MÁY KHÂU MAY THÙNG CARTON (MAY CHỈ THÙNG CARTON)

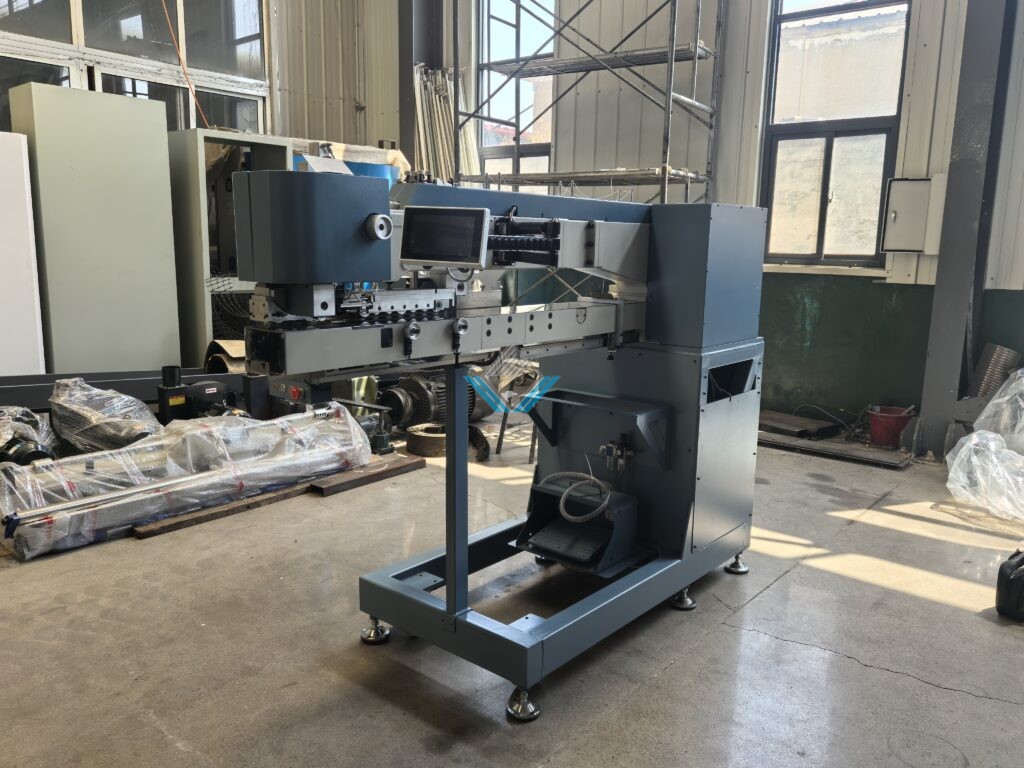

Hình ảnh máy khâu may thùng carton:

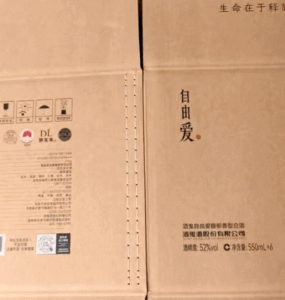

Hình ảnh đường may khâu chỉ trên thùng carton:
Thông số kỹ thuật khâu may thùng carton:
|
Phương thức khâu |
Khâu vòng đơn ASX01 |
|
|
Chiều rộng kim |
12mm , 2 kim | |
| Hành trình thanh kim |
50mm |
|
|
Cấu trúc cuộn chỉ |
Cuộn chỉ rung dọc | |
| Cấu trúc nạp giấy |
Cấu trúc cấp liệu kéo gián đoạn điều khiển bằng động cơ servo, thiết bịđiều chỉnh áp suất bằng khí nén |
|
|
Cấu trúc chỉ ngắn |
Hệ thống dao kép, chỉ thừa ở đầu đường may khoảng 5mm | |
| Chiều dài mũi khâu |
15mm (mỗi mũi khâu ở đầu và cuối đường may 5mm) |
|
|
Loại kim khâu sử dụng |
Organ DV-P20 #24 (Model: ES-391F) | |
| Loại chỉ sử dụng |
Polyester 204 |
|
|
Vật tư tiêu hao |
1 xu/m², 7 xu cho kim và chỉ | |
| Nguồn điện |
AC200V 50/60Hz, 3 pha |
|
|
Công suất tiêu hao |
800VA | |
| Công suất động cơ servo đầu ra |
0.4kw, 2 chiếc |
|
|
Áp suất khí và lượng khí tiêu hao |
0.5MPa 110L/min
(số lượng sản xuất : 10 chiếc/ phút) |
|
| Áp suất khí kéo liệu và nạp liệu |
0.2～0.5MPa |
|
|
Công suất máy nén khí |
>1.5Kw (2PS) (số lượng sản xuất : 10 chiếc/ phút) |
|
|
Tốc độ khâu |
600 ghim/ phút | |
| Độ dày giấy mảnh |
1.2cm |
|
|
Điều chỉnh độ dày giấy mảnh |
Chiều cao chân ép 5-18mm | |
| Trọng lượng máy |
Khoảng 400/600/800kg |
|
|
Chiều dài đầu máy ( khoảng cách từ kim khâu đến mục tiêu) |
1300/1500/2000mm ( có thể Optional) |
|

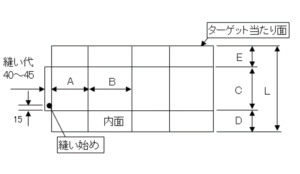

Kích thước giấy mảnh máy khâu may thùng carton có thể làm việc:
|
Tối thiểu mm |
Tối đa mm |
|
|
| Ａ | 160 |
885 |
|
|
Ｂ |
165 | 1220 | |
| Ｃ | 100 |
|
|
|
Ｄ |
70 | ||
| Ｅ | 70 |
|
|
|
Ｔ(C+E-15) |
1300/1500/2000 (có thể Optional) |
