Máy dán thùng carton tự động JD-2400/2800

5/5
Thông tin sản phẩm

Giới thiệu máy dán thùng carton tự động JD-2400/2800:

Hình ảnh máy:

May dan thung carton tu dong JD-2400
May dan thung carton tu dong JD-2400

Sơ đồ đặt máy:

Máy dán thùng carton tự động sử dụng bộ điều khiển máy tính hoàn toàn, hoạt động kỹ thuật số và dữ liệu đầu vào màn hình cảm ứng, có thể nhận ra sự thay đổi không ngừng của dữ liệu, tốc độ sản xuất, v.v.,

Với chế độ điều khiển đơn giản, nhanh chóng, đáng tin cậy và chính xác, chức năng bộ nhớ đặt hàng, thực hiện đơn đặt hàng nhanh chuyển đổi trong vòng 3-5 phút,

Hỗ trợ chức năng trở về 0 và chức năng tinh chỉnh, thiết kế nhiều nhóm cấu trúc độc đáo khắc phục hoàn hảo các vấn đề kỹ thuật phổ biến như sự khác biệt giữa kéo và dòng cao-thấp, làm cho việc sản xuất thùng carton ổn định, nhanh chóng và chính xác.

Thông số kỹ thuật Máy dán thùng carton tự động JD-2400/2800:

Mã máy

JD-2600

JD-2800

Tốc độ máy

180m/phút 180m/phút
Kích thước dán tấm carton lớn nhất 2400 x 1200mm

2600 x 1200mm

Kích thước dán tấm carton nhỏ nhất

170 X 420mm

170 X 420mm

Tối thiểu A

A 130mm
Tối đa A

A 850mm

Tối thiểu B

B 40mm
Tối đa B

B 450mm

C+D+C tối thiểu

170mm
C+D+C tối đa

1200mm

Tối thiểu (A+B)*2+E

440mm
Tối đa (A+B)*2+E

2600mm

Công suất máy

11kw 380v 50hz 13kw380v 50hz
Trọng lượng máy 7.5 tấn

8 tấn

Kích thước máy

14000 x 3500 x 1900mm

14000 x 3700 x 1900mm

Hiệu suất và thông số thiết bị Máy dán thùng carton tự động JD-2400:

Máy dán hộp tự động bao gồm 04 phần: Phần cung cấp giấy – phần dán gấp – phần đếm đầu ra – phần bó. Kiểm soát tần số, hoạt động dễ dàng và đáng tin cậy.

Tự động gấp, đếm tự động, đầu ra xếp chồng tự động. Tốc độ trung bình là 180m/phút. Công nghệ nước ngoài, sản xuất tại Trung Quốc.

Bộ phận nạp giấy:

  1. Đai hấp phụ chân không nạp giấy, việc nâng hạ carton phía trước cũng như các vách ngăn phía trước và phía sau đều được điều chỉnh bằng điện, giúp việc điều chỉnh nhanh chóng và thuận tiện.
  2. Thêm một thiết bị chụp bên, sử dụng trục quang tuyến tính kép và vít bi điều chỉnh điện để đảm bảo nạp giấy ổn định và gọn gàng.
  3. Lực hút của quạt hỗ trợ nạp giấy và lượng không khí có thể được điều chỉnh theo các carton khác nhau để đảm bảo nạp giấy trơn tru.
  4. Đai cấp giấy được làm bằng cao su nhập khẩu, có khả năng chống mài mòn và ma sát cao.
  5. Đồng hồ đo điểm dừng bên trái và bên phải có thể được điều chỉnh bằng điện bằng chuyển động ngang, bàn nạp giấy có thể được điều chỉnh bằng điện bằng chuyển động dọc, bàn nạp giấy có thể được nâng lên và hạ xuống bằng cách điều chỉnh điện.
  6. Việc sử dụng ly hợp điện từ cao cấp và hệ thống phanh điện từ cho phép bộ phận nạp giấy hoạt động theo từng tờ hoặc liên tục, kiểm soát hiệu quả việc tiêu hao trong quá trình điều chỉnh thông số kỹ thuật và độ chính xác của hộp xuất ra.
  7. Sử dụng điều khiển màn hình cảm ứng siêu rõ 7 inch để dễ dàng điều chỉnh và thay đổi đơn hàng nhanh chóng.

Bộ phận bôi keo:

  1. Bộ phận phủ keo tự động luân chuyển nguồn cung cấp keo, thùng keo được làm bằng thép không gỉ chất lượng cao, có khả năng chống ăn mòn bởi các loại keo khác nhau và dễ lau chùi.
  2. Máy bơm keo hai chiều tự động bôi keo và tự động quay vòng khi dừng.

Bộ phận gấp dán:

  1. Phần di chuyển bộ phận chỉnh kích thước gấp dán của máy này được điều chỉnh kết hợp với đường gân, giúp việc điều chỉnh máy nhanh hơn và kích thước chính xác hơn.
  2. Phần phía trước được trang bị thiết bị ép trước tạo hình và đường gấp tạo hình, đồng thời thêm một con dao định hình tường vào phần giữa để điều chỉnh chính xác và hiệu quả độ lệch của đường rãnh bổ chạp thùng carton, sao cho toàn bộ thùng carton có thể được gấp lại một cách chính xác.
  3. Khoảng cách tương đối giữa bánh xe dẫn hướng và dao gấp có thể được điều chỉnh theo độ dày carton khác nhau để làm cho các cạnh và góc carton đẹp hơn.
  4. Sử dụng động cơ phanh từ, tốc độ điều chỉnh máy nhanh hơn và chính xác hơn.
  5. Băng tải hình khuyên liền mạch được làm bằng vật liệu đặc biệt có độ ma sát cao, siêu chịu mài mòn nhập khẩu, không dễ bị lệch và trầy xước trên bề mặt thùng carton.

Bộ phận đếm xếp:

  1. Hệ thống đếm cắm phía dưới đơn giản và bền bỉ, có kẹp điện, chu trình tịnh tiến, tự động hiệu chỉnh, đếm tự động và cấp liệu tự động.Nó sử dụng đai chống trượt di động, các dải trên và dưới được ép gọn gàng, đầu ra đẹp mắt và mượt mà.
  2. Cài đặt phần đếm, số lượng đóng gói có thể được đặt theo nhu cầu của khách hàng;
  3. Nó có chức năng hiệu chỉnh chênh lệch và độ lệch có thể điều chỉnh được.
  4. Đếm và đẩy ra sử dụng phương pháp khí nén, hoạt động đáng tin cậy, chính xác và nhanh chóng.

Thiết bị điện:

Màn hình cảm ứng

MCGS
Biến tần, PLC

Delta

Bộ nguồn chuyển mạch

Omron
Nút ấn

Schneider

Công tắc tơ

AC Schneider
Rơle trung gian

Schneider

Điều khiển từ xa

Yuding- Đài Loan
Công tắc hành trình

Chint

Cầu dao

CHINT

Phần máy bó (option lựa chọn phải trả tiền khi mua thêm) của Máy dán thùng carton tự động JD-2400/2800:

Máy bó thùng carton tự động

Hình ảnh máy bó thùng carton tự động

             Phần (bó) đóng gói hai đầu tự động là một chức năng mới mà công ty chúng tôi đã giới thiệu công nghệ Đài Loan, tích hợp lại thiết kế, nghiên cứu và phát triển. Với một số công nghệ tiên tiến, chúng tôi đang phát triển với sự tự động hóa cao, độ chính xác cao, tốc độ cao, độ tin cậy và an toàn cao, làm cho người dùng thực sự tiết kiệm năng lượng và hiệu quả. Toàn bộ máy được điều khiển bởi PLC, hoạt động đáng tin cậy, việc điều chỉnh thứ tự đơn giản, nhanh chóng và chính xác. Đầu máy sử dụng toàn bộ linh kiện nhập khẩu, cấu trúc chắc chắn và ổn định, giúp kéo dài tuổi thọ của toàn bộ máy.

Thông số kỹ thuật phần máy bó tự động:

Kích thước

2600 x (2600-3300) x 2000 (mm)

Kích thước khay nạp giấy

2000 x 1000 x 870(mm)
Kích thước giấy đầu ra

1800 x 620 x 860(mm)

Tổng công suất

3.15(kw)
Điện áp

380(v)     220(v)

Tần số

50Hz        60Hz
Kích thước đóng gói

L(450-1500)mm

W(300-1000)mm

H(80-280)(mm)

Tổng khối lượng

1800(kg)
Áp suất hoạt động

0.6-0.8(Map)

Ưu điểm khi sử dụng máy bó tự động:

  1. Dễ vận hành, dễ bảo trì, an toàn và không cần kinh nghiệm, bật nguồn để khởi động.
  2. Tiết kiệm chi phí. (Chi phí sử dụng băng PE bằng 1/4 chi phí của đai PP)
  3. Máy này có thể được tùy chỉnh cho máy dán hộp tự động, máy dùng dao nhiệt cắt tự động.

Máy đóng gói tự động bao gồm phần nạp giấy chân không, phần gấp được dán keo, phần đầu ra đếm và xếp chồng, phần nạp giấy được gói, phần bó/buộc và phần đầu ra được đóng gói.

Tốc độ cao,tiết kiệm năng lượng, tiết kiệm chi phí nhân công, toàn bộ dây chuyền gồm cả máy dán cần 3-5 người.

Các động cơ đều được sản xuất bởi Đài Loan Shan State Motor.

Toàn bộ máy được trang bị điều khiển màn hình cảm ứng PLC. Dễ dàng vận hành, tốc độ tối đa có thể đạt tới 180 mét / phút và tốc độ trung bình là 150 chiếc / phút, khoảng 18 bó / phút.

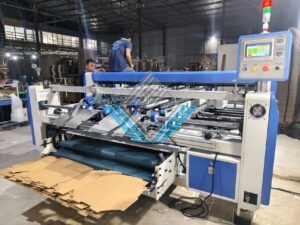

Hình ảnh Vũ Gia lắp Máy dán thùng carton tự động JD-2400 có option bó tự động cho khách hàng:

Máy dán thùng carton 1

Hình ảnh 1

Máy dán thùng Carton 1

Hình ảnh 2

Hình ảnh 3

Hình ảnh 4

Video Vũ Gia bàn giao Máy dán thùng carton tự động JD-2400 cho khách hàng:
