MÁY DÁN VÀ ĐÓNG GHIM THÙNG CARTON

Ký hiệu: TJHD-2600

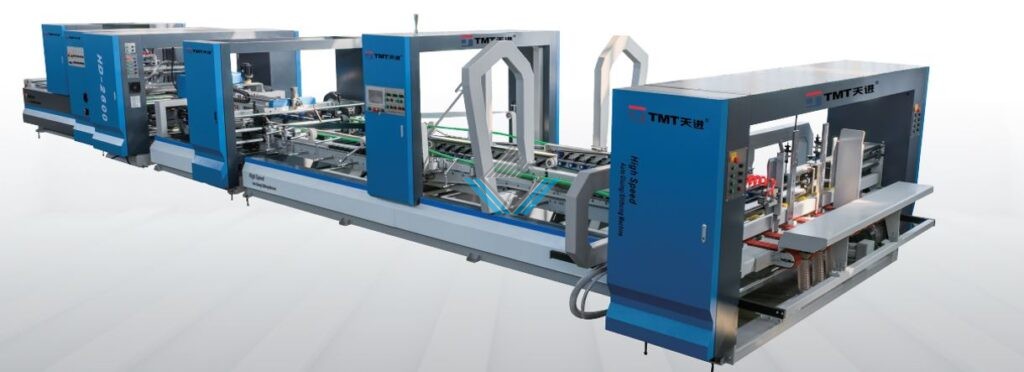

Hình ảnh máy dán và đóng ghim thùng carton tự động:

May dan va dong ghim thung carton tu dong

Đặc điểm máy dán và đóng ghim thùng carton tự động:

Số TT	Đặc điểm
1	Tốc độ tạo hình thùng carton nhanh, hiệu quả cao.
2	Phía trước có 6 cổng hút gió có thể điều chỉnh, giúp cấp giấy chính xác.
3	Cấn lằn 2 lần, giúp gấp thùng chính xác hơn.
4	Trang bị chức năng tay gạt sắp xếp nhỏ, giúp thay đơn hàng nhanh.
5	Máy cấp ghim sử dụng hệ thống cấp ghim thông minh, chính xác và ổn định.
6	Hệ thống điều khiển sử dụng PLC, màn hình HMI, máy chủ truyền động bằng động cơ servo, giúp thiết bị vận hành đơn giản, ổn định và nhanh chóng.

Thông số kỹ thuật máy dán và đóng ghim thùng carton tự động:

Model	TJHD-2600
Tổng công suất	≤ 23 kW (điều chỉnh tốc độ bằng biến tần)
Loại giấy áp dụng	Giấy sóng A, B, C, AB, carton 3 lớp và 5 lớp
Trọng lượng máy	≈ 10 tấn
Kích thước lắp đặt máy	14000 × 4200 mm
Khoảng cách ghim	40 – 500 mm
Độ góc đóng ghim	45°
Nguồn khí yêu cầu	0.6 – 0.8 MPa (khách hàng tự cung cấp)
Nguồn điện	380V ±10% , 50Hz, 3 pha 5 dây (3P + 5W) (khách hàng tự cung cấp)

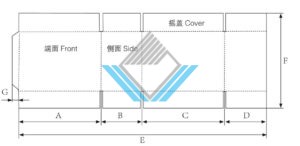

Bản vẽ thùng đối chiếu với thông số bên dưới:

Thông số dán thùng carton máy dán và đóng ghim thùng carton tự động:

Model	Hạng mục	E	A=C	B=D	F	G
2600	Tối đa	2500 mm	650 mm	600 mm	900 mm	40 mm
2600	Tối thiểu	850 mm	225 mm	200mm	350mm	35mm
2800	Tối đa	2800mm	750mm	650mm	900mm	40mm
2800	Tối thiểu	850mm	225mm	200mm	350mm	35mm
3200	Tối đa	3200mm	1000mm	600mm	1600mm	40mm
3200	Tối thiểu	1160mm	340mm	240mm	400mm	35mm

Thông số ghim thùng của máy dán và đóng ghim thùng carton tự động:

Model	2600	2800	3200
Công suất máy	22kw	22kw	22kw
Chiều rộng máy	3.5m	4.2m	4.2m
Tốc độ đóng ghim	1050/ phút	1050/ phút	1050/ phút
Chiều rộng thùng tối đa	600mm	600mm	700mm
Chiều rộng thùng tối thiểu	200mm	200mm	200mm
Chiều dài máy	14m	14m	18.5m
Khoảng cách đóng ghim	40-500mm	40-500mm	40-500mm

Cấu hình máy dán và đóng ghim thùng carton tự động:

Số TT

Cấu hình máy

Hình ảnh

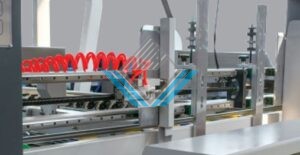

Bộ phận nạp giấy:

Sử dụng cấu trúc vỗ chỉnh giấy bằng khí nén và băng tải hút gió Segrin có độ chịu mài mòn cao, lưu lượng gió có thể điều chỉnh độc lập, đảm bảo giấy được hút bám hoàn toàn, giúp giấy truyền tải ổn định và định vị chính xác.

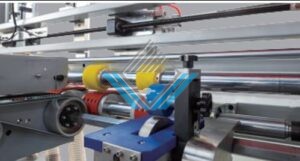

Cấu trúc ép cạnh bên trái :

Được trang bị truyền động chính, đảm bảo hiệu quả tạo hình tốt sau khi ghim thùng. (Trang bị tiêu chuẩn cho toàn bộ dòng máy).

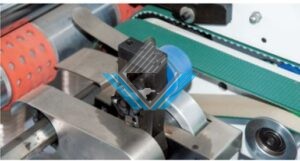

Cấu trúc ép cạnh bên phải:

Đảm bảo giấy mỏng và giấy dày đều ổn định khi ghim thùng, không bị nổ ghim (bục ghim). (Trang bị tiêu chuẩn cho toàn bộ dòng máy).

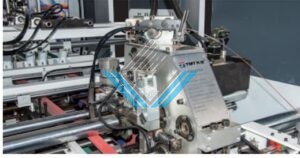

Thiết bị đóng ghim loại di động:

Sử dụng đầu đóng ghim di động, tiêu hao năng lượng thấp, tốc độ nhanh hơn và vận hành ổn định hơn, giúp nâng cao hiệu quả đóng ghim.

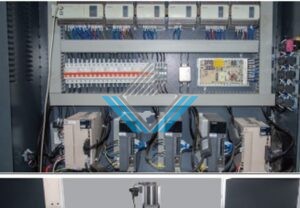

Bộ phận điện chính:

Sử dụng thiết bị điện của Yaskawa (Nhật Bản), nhiều servo truyền động, chương trình vận hành ổn định và trơn tru.

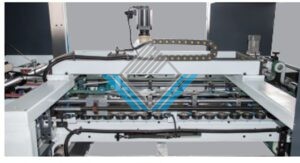

Cấu trúc vỗ giấy:

Thực hiện bù và chỉnh sửa lần hai đối với tình trạng tấm thùng chưa vào đúng vị trí, loại bỏ hoàn toàn hiện tượng kéo lệch mép giấy, giúp đóng ghim thùng hoàn thiện hơn.
