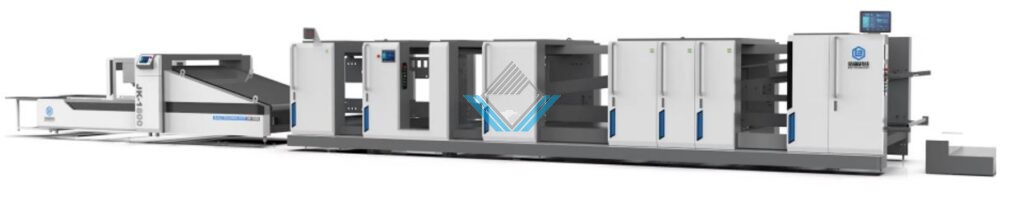

Máy dán ghim thùng carton 2 mảnh (Tốc độ cao)

Model

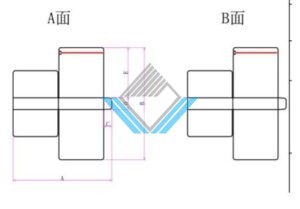

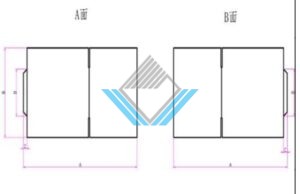

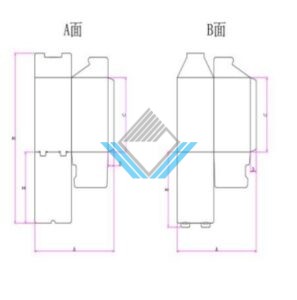

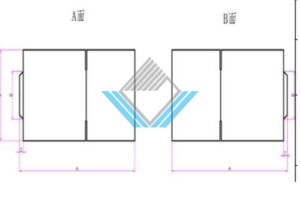

Hình ảnh hộp dán

Model

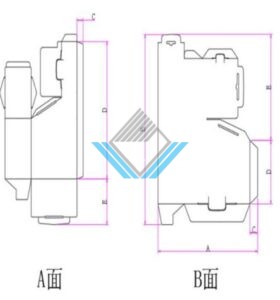

Hình ảnh hộp dán

Hình ảnh hộp dán

Model

Hình ảnh hộp dán

Model

Hình ảnh hộp dán

Model

JK-1416

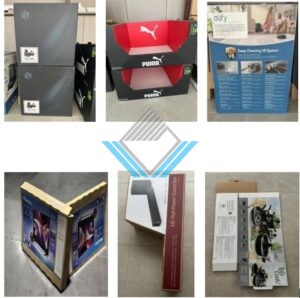

Phạm vi loại thùng carton

Thùng carton không quy cách, thùng cài trên – khóa dưới, thùng hình dạng đặc biệt, thùng miệng phẳng  (thùng thường).

Nguyên liệu

Thùng carton 3 lớp và 5 lớp: A, B, C, E, AB, BC, EB, EE

Kích thước thùng dán tối đa (RxD)

560x400mm

Kích thước thùng ghim tối đa (RxD)

600x400mm

Tốc độ máy tối đa

20m/phút

Phương thức nạp giấy

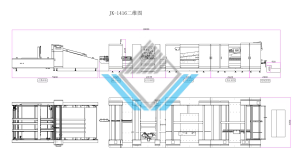

17600x3000x2000mm

Tổng công suất

Súng phun điện tử

Loại keo sử dụng

Keo gốc nước (súng phun lạnh)

1200 ghim/ phút

(đầu đóng ghim servo)

Loại đầu đóng ghim

17#, 18#

Áp suất khí

6m³/giờ

Thời gian chỉnh máy

± 1-1.5mm

Dung lượng lưu đơn

≤ 17T

Số TT

Hình ảnh

1

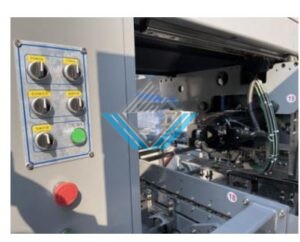

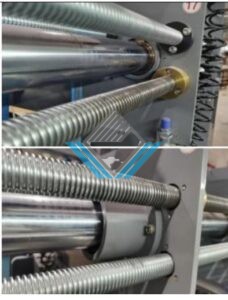

-Máy dán thùng hai mảnh hoàn toàn tự động của chúng tôi có chức năng điều chỉnh máy bằng một nút bấm. Máy sử dụng vít me chính xác cao kết hợp với encoder, đồng thời trong chương trình điện áp dụng nhiều thuật toán, giúp máy có khả năng tự động điều chỉnh chỉ bằng một lần thiết lập.

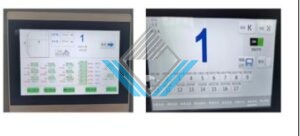

-Trước tiên đặt thùng carton ở vị trí giữa của máy, căn theo thước chia vạch. Sau đó dùng thước đo chiều dài, chiều rộng của thùng và độ rộng mép dán. Nhập các kích thước đã đo vào màn hình cảm ứng, máy sẽ tự động điều chỉnh các tấm dẫn hướng về đúng vị trí, giúp giảm đáng kể thao tác chỉnh máy phức tạp.

-Sau khi hoàn thành thiết lập cho mẫu thùng này, có thể lưu lại bằng chức năng một nút trên máy và đặt tên cho mẫu thùng. Lần sau khi sản xuất lại mẫu thùng này, chỉ cần chọn lại tên mẫu trên màn hình cảm ứng, máy sẽ tự động khôi phục các vị trí cài đặt tương ứng với mẫu thùng đó

2

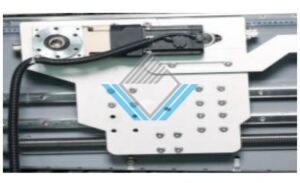

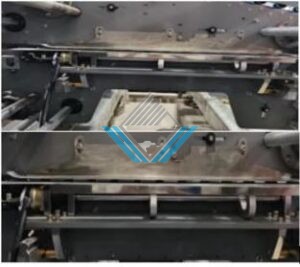

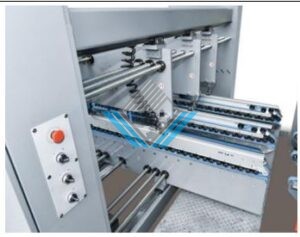

-Máy dán thùng hai mảnh hoàn toàn tự động của chúng tôi sử dụng cơ cấu gấp mép dán bằng động cơ servo. Động cơ servo thông qua trục truyền động dẫn động tay đòn cam để gấp mép dán của thùng carton.

Thiết bị gấp được cố định bằng ray dẫn hướng tuyến tính, và vít me điều chỉnh ray dẫn hướng di chuyển, nhờ đó có thể thích ứng với các kích thước mép dán khác nhau.

-Tiếng ồn thấp: Cấu trúc servo vận hành rất êm, đặc biệt khi sản xuất ở tốc độ cao càng thể hiện rõ ưu điểm này. Trong khi đó, các thương hiệu khác sử dụng cơ cấu gấp mép bằng xi lanh khí, có độ ồn lớn, khi tốc độ tăng thì tiếng ồn càng lớn.

-Phản hồi nhanh, tốc độ cao: Nhờ đặc tính của động cơ servo, cơ cấu phản hồi rất nhanh. Các thương hiệu khác dùng xi lanh khí bị hạn chế bởi thời gian phản hồi của hệ thống khí và cấu trúc xi lanh, nên khó theo kịp năng suất ở tốc độ cao.

-Ưu điểm của cơ cấu gấp mép bằng động cơ servo : Tuổi thọ cao, ít bảo dưỡng, động cơ servo có độ bền cao và hầu như không cần bảo dưỡng. Ngược lại, cơ cấu xi lanh khí do chuyển động lên xuống liên tục nên dễ hư hỏng, cần bảo trì và thay thế định kỳ.

-Điều chỉnh linh hoạt, dễ thao tác: Có thể điều chỉnh góc gấp trực tiếp trên màn hình cảm ứng, phù hợp với các loại thùng carton có độ dày khác nhau. Cơ cấu xi lanh khí bị giới hạn bởi hành trình cố định, nên không thể điều chỉnh góc gấp.

– Ưu điểm của cơ cấu gấp mép bằng động cơ servo: Phạm vi gấp rộng, cấu trúc servo có thể gấp mép dán của thùng carton từ 25 mm trở lên, trong khi cơ cấu xi lanh khí của các thương hiệu khác chỉ gấp được mép dán từ 30 mm trở lên.

Số TT

Hình ảnh

Vị trí gấp mép

Đồng bộ với tốc độ máy chính

Cài đặt tốc độ theo từng phân đoạn

Số TT

Hình ảnh

Số TT

Ưu điểm

Hình ảnh

-Số lượng ghim : 1 – 99 ghim

-Đầu đóng ghim bước nhảy: 1200  ghim /phút

-Công suất đầu đóng ghim : 4.4 kW × 2

-Loại ghim : #17, #18

Động cơ servo:

2

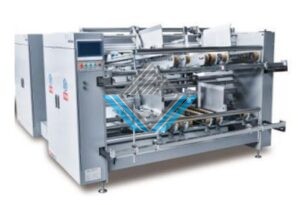

-Chia thành bộ cấp giấy trên và dưới, mỗi bộ được điều khiển bằng độc cơ servo độc lập.

– Có thể điều khiển độc lập thời gian ra giấy và khoảng cách của hai khay giấy trên và dưới, rất phù hợp cho dán hộp có hình dạng đặc biệt  hoặc hộp lồng hộp.

– Chiều rộng băng tải cấp giấy 80 mm, giúp tăng lực ma sát.

– Thanh vuông cố định tấm chặn giấy được đúc liền khối với tay cầm, vừa giữ tấm chặn giấy ổn định, vừa thuận tiện điều chỉnh.

– Tấm chặn giấy phía còn lại được điều khiển bằng  động cơ vít me,  khi nhập kích thước hộp, tấm chặn này có thể tự động điều chỉnh đến vị trí đã cài đặt.

– Dao tách giấy được cố định bằng ray trượt tuyến tính, có thể điều chỉnh lên xuống, độ chính xác cao, không có khe hở, và có thể điều chỉnh chính xác khe hở ra giấy bằng vít chỉnh.

– Tấm dẫn hướng dây đai của mỗi cụm có thể điều chỉnh ngang độc lập.

– Bộ cấp giấy trên sử dụng động cơ servo độc lập, có thể lập trình điều khiển.

-Bộ cấp giấy dưới sử dụng động cơ servo độc lập, có thể lập trình điều khiển.

-Bộ cấp trên và dưới phối hợp chính xác và hiệu quả cao.

– Di chuyển tấm dẫn hướng sử dụng cơ cấu con trượt ray tuyến tính để điều chỉnh.

– Tấm chặn trái và phải có thể điều chỉnh bằng chức năng nhập kích thước – một nút điều chỉnh máy.

Động cơ servo:

3

-Sau khi hộp ra giấy, hộp carton sẽ được chỉnh theo hướng trái – phải, có thể chọn chỉnh bên trái hoặc bên phải tùy theo loại hộp.

-Bộ phận chính là cụm con lăn cao su ép có thể điều chỉnh áp lực.

-Dây đai truyền động có thể điều chỉnh góc, kết hợp với tay kê chặn chỉnh góc bên hông.

-Dây đai kéo có thể điều chỉnh góc phù hợp tùy theo kích thước và độ dày của hộp carton.

-Con lăn cao su ép có thể điều chỉnh lực ép phù hợp theo độ dày và kích thước của hộp.

-Điều chỉnh góc dây đai và áp lực con lăn cao su đều sử dụng cơ cấu ren vít, giúp điều chỉnh thuận tiện và chính xác.

-Bộ phận hiệu chỉnh trên gồm hai tấm dẫn hướng trái và phải, được điều khiển bằng servo.

-Bộ phận hiệu chỉnh dưới gồm hai tấm dẫn hướng trái và phải, được điều khiển bằng servo.

-Mỗi tấm dẫn hướng có thể điều chỉnh độc lập, đảm bảo độ chính xác cao.

-Tấm dẫn hướng định vị được điều chỉnh trước – sau bằng vít me bi.

-Di chuyển tấm dẫn hướng sử dụng cơ cấu ray trượt và con trượt tuyến tính.

-Tấm chặn trái và phải có thể điều chỉnh bằng chức năng nhập kích thước – một nút điều chỉnh máy.

Động cơ servo:

4

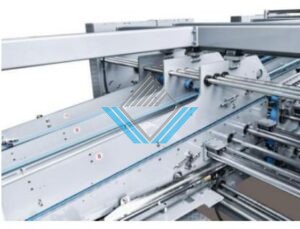

-Bộ phận đồng tốc trên và dưới sử dụng cơ cấu dây đai truyền động độc lập, mỗi bộ phận truyền động và vận chuyển hộp carton độc lập. Động cơ servo điều khiển tốc độ dây đai một cách chính xác, giúp hai mảnh hộp trên và dưới dán khớp hoàn hảo.

-Định vị phía trên sử dụng servo lập trình điều khiển, có thể theo dõi và định vị theo cấu trúc của từng loại hộp.

-Tấm dẫn hướng trên và dưới gồm 2 cụm truyền động.

-Định vị phía dưới cũng sử dụng servo lập trình điều khiển, có thể theo dõi và định vị theo cấu trúc của hộp.

-Tấm chặn trái và phải có thể điều chỉnh bằng chức năng nhập kích thước – một nút điều chỉnh máy.

Động cơ servo:

5

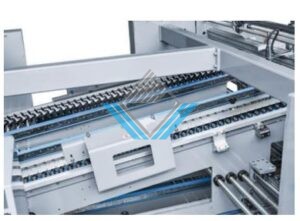

-Truyền động tấm dẫn hướng phía trên sử dụng động cơ servo.

-Tấm dẫn hướng phía trên gồm 3 cụm truyền động.

-Cơ cấu gấp mép phía trên được  điều khiển bằng servo, cho phép lập trình gấp mép tổng thể với tốc độ cao.

-1 bộ súng phun keo nước điện tử, hệ thống 8 điều khiển – 2 súng phun.

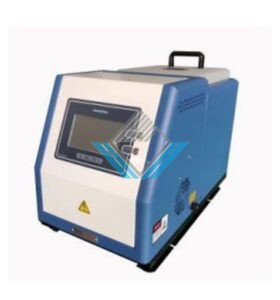

-1 bộ súng phun keo nhiệt điện tử, 2 ống – 2 súng phun.

-Tấm dẫn hướng phía dưới sử dụng động cơ servo truyền động.

-Tấm dẫn hướng phía dưới gồm 3 cụm truyền động.

-Cơ cấu gấp mép phía dưới được servo điều khiển, toàn bộ quá trình gấp mép có thể lập trình, giúp đồng bộ chính xác với tốc độ máy.

-Di chuyển tấm dẫn hướng sử dụng cơ cấu ray trượt và con trượt tuyến tính để điều chỉnh.

-Tấm chặn trái và phải có thể điều chỉnh bằng chức năng nhập kích thước – một nút điều chỉnh máy.

Động cơ servo:

6

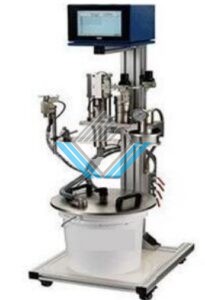

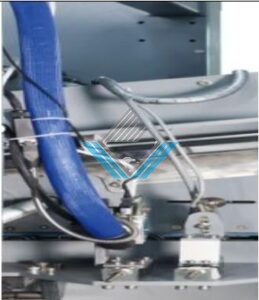

-Phun keo bằng súng phun điện tử cho keo lạnh và keo nhiệt .

-Keo lạnh: Hệ thống 8 kênh điều khiển – 2 súng phun.

-Keo nhiệt : Hệ thống 2 ống – 2 súng phun.

7

Bộ phận này là khu vực tạo hình của hộp carton, gồm 4 phần chính:

Bộ phận truyền hộp phía trên, bộ phận truyền hộp phía dưới, bBộ phận gấp mép dán (kèm phun keo), cơ cấu chặn trước (định vị trước)

-Bộ phận truyền hộp trên và dưới sử dụng thiết kế kết cấu đặc biệt, cho phép điều chỉnh áp lực dây đai linh hoạt và thuận tiện.

-Thiết bị gấp mép dán có thể gấp mép chính xác để tạo hình, sau khi tạo hình sẽ tiến hành phun keo.

-Cơ cấu chặn trước có thể điều khiển hai hộp trên và dưới căn chỉnh thẳng hàng trước – sau (hoặc cài đặt khoảng cách trước – sau giữa hai hộp), sau đó định vị chính xác.

-Cơ cấu chặn trước thực hiện tăng – giảm tốc bằng dây đai chặn trước, và dùng khối chặn trước để căn chỉnh hộp carton.

-Sau khi hộp trên và dưới hoàn thành gấp mép và phun keo, chúng sẽ được căn chỉnh bởi cơ cấu chặn trước, rồi ghép nối và dán lại với nhau.

– Di chuyển tấm dẫn hướng sử dụng cơ cấu ray trượt và con trượt tuyến tính để điều chỉnh.

-Tấm chặn trái và phải có thể điều chỉnh bằng chức năng nhập kích thước – một nút điều chỉnh máy.

Động cơ servo:

8

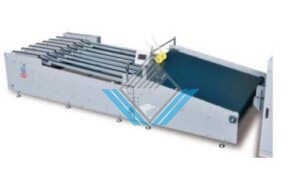

-Đếm và xếp chồng tự động bằng servo, có thể kết nối với máy bó thùng.

-Băng tải có thể điều chỉnh tốc độ, và có thể liên động theo tỷ lệ với máy chủ.

-Băng tải của bộ phận đếm được động cơ biến tần điều khiển, giúp dễ dàng điều chỉnh tốc độ vận chuyển thùng carton.

Động cơ servo:
