Máy dán hộp sóng carton tốc độ cao hoàn toàn tự động
Ký hiệu: YDS-1200/1450BT
Hình ảnh máy dán hộp sóng carton:
Giới thiệu về máy dán hộp sóng carton:
Đây là mã máy có khổ dán lớn lên tới 1200/1450mm, là sản phẩm thiết kế đặc biệt để dán hộp giấy ivory khổ lớn, túi giấy, hộp sóng 3/5 lớp tốc độ cao và độ chính xác cao, máy được sản xuất theo tiêu chuẩn Châu Âu, toàn bộ linh kiện được nhập khẩu, khung thành máy làm dày để giải quyết việc rung động khi chạy sản phẩm.
Xem thêm:
Máy dán hộp 2 line bán tự động.
Máy dán hộp dán cạnh khổ 800mm.
Click vào đây để tham khảo giá máy dán hộp .
Click vào đây để xem máy dán hộp sóng carton có chức năng móc đáy tốc độ cao.
Video đập thùng máy dán hộp ship code tự động khổ 1200mm:
Các bộ phận chi tiết của máy dán hộp sóng carton :
| 1, Đầu cấp giấy | |
|
|
1, Một bộ động cơ rung chuyên dụng cường độ cao (chức năng: giúp cho việc nạp giấy mượt hơn và ổn định hơn thông qua bộ rung )
2, Băng nạp giấy NITTA nhập khẩu Nhật Bản: 7 dây có kích thước 8 * 25 * 1207mm 3, Được trang bị 2 bộ dao nạp giấy và 2 bộ chặn giấy bên trái và bên phải. 4, Được trang bị cấu hình hút dưới. 5, Sử dụng động cơ truyền động độc lập. 6, Động cơ rung Xinjiahong. 7, Dây băng tải được điều chỉnh độc lập. 8, Điều chỉnh thanh trượt tuyến tính của băng tải đầu ra giấy, độ chính xác cao và linh hoạt. |
| 2, Bộ chỉnh lệch | |
|
|
1. Chỉnh sửa hiện tượng lỗi nghiêng của sản phẩm đầu ra để cải thiện độ chính xác của sản phẩm
2. Được trang bị một bộ thiết bị chỉnh sửa ở bên trái và bên phải 3. Được trang bị đai gấp phẳng Sieglin nhập khẩu của Đức hoặc của Ý. |
| 3, Bộ phận bể keo cạnh | |
|
|
1. Thiết kế đặc biệt của bể keo dưới giúp kiểm soát chính xác lượng keo, đảm bảo keo không bị văng ra khi máy chạy tốc độ cao. Thuận tiện cho việc tháo, lắp, vệ sinh và bảo trì.
2. Có 2 bộ dán keo trái phải của bể keo dưới giúp cho việc thao tác dễ dàng và tiết kiệm thời gian làm việc. |
| 4, Bộ phận gấp | |
|
|
1. Nó tuân thủ các hoạt động điều chỉnh đa kiểu, nhanh chóng và thuận tiện, để các mẫu hộp có thể được dán lại chính xác.
2. Trang bị 2 bộ dao gấp trái và phải. 3. Được trang bị đai gấp phẳng Sieglin nhập khẩu của Đức hoặc của Ý. 4. Bộ truyền động dây đai đồng bộ Libbi của Mỹ
|
| 5, Bộ phận ép | |
|
|
1. Sử dụng bộ đếm, quang điện thương hiệu Yangming Đài Loan, có thể đếm tổng số lượng hoặc số lượng cài đặt.
2. Được trang bị một thiết bị đá bằng khí khí nén để nhận biết khi bó sản phẩm. 3. Điều khiển máy tính PLC, giao diện người-máy 3. Được trang bị đai gấp phẳng Sieglin nhập khẩu của Đức hoặc của Ý. 5, Bộ truyền động dây đai đồng bộ Libbi của Mỹ |
| 6, Bộ phận băng tải ép | |
|
|
1. Điều chỉnh tốc độ bằng biến tần và liên kết với máy chủ.
2, Áp suất khí nén phía sau máy có thể điều chỉnh áp suất độc lập, thùng carton có thể được điều áp phù hợp giúp sản phẩm trở nên hoàn hảo hơn. 3, Thiết kế kéo dài của phần băng tải ép đảm bảo rằng sản phẩm không dễ bị bong keo. 4, Các đai trên và dưới của băng tải sử dụng các thiết bị hoạt động để làm cho hoạt động của băng tải được đồng bộ hơn khi được điều áp. |
| 7, Hệ thống điện khí | 1, Điều khiển PLC, điều chỉnh màn hình cảm ứng giao diện người-máy, liên kết tỷ lệ trước và sau. PLC sử dụng thương hiệu FATEK (Yong Hong) của Đài Loan FATEK, màn hình giao diện người máy sử dụng thương hiệu FATEK (Yong Hong) của Đài Loan.
2, Động cơ: Động cơ chính Mindong |
Danh sách linh kiện máy dán hộp sóng carton:
|
Số TT |
Tên linh kiện |
Số lượng |
Đơn vị |
Thương hiệu |
|
1 |
Dây đai nạp giấy |
7 |
dây |
NITTA – Nhật Bản |
|
2 |
Dây đai gấp hộp |
15 |
dây |
Đức hoặc Italy |
|
3 |
Đai đồng bộ |
5 |
dây |
Libi – Mỹ |
|
4 |
Động cơ chính |
1 |
Chiếc |
Mindong |
|
5 |
Biến tần |
3 |
Chiếc |
Schneider – Pháp |
|
6 |
PLC |
1 |
Chiếc |
Yonghong – Đài Loan |
|
7 |
Màn hỉnh hiển thị |
1 |
Chiếc |
Yonghong – Đài Loan |
|
8 |
Bộ điều khiển từ xa không dây |
1 |
Bộ |
Máy chủ hoạt động từ xa không dây |
|
9 |
Băng tải |
Sản xuất tại Trung Quốc |
||
|
10 |
Bi bạc |
NSK – Nhật Bản, NTN – Nhật Bản, Renben, jingshengda |
||
|
11 |
Trục truyền động |
Thép cứng 45 # |
||
|
12 |
Thanh mạ crom |
Thanh chính được làm bằng thép chịu lực được tôi luyện |
||
|
13 |
Tấm ép, khung ngang |
Nhôm đúc đặc biệt và phun cát oxy hóa |
||
|
14 |
Lô |
Mạ kẽm |
||
|
15 |
Bể keo |
Đồng kết hợp đĩa inox có độ chính xác cao |
||
|
16 |
Tấm thành máy chủ |
Dày 16 mm 45 # |
||
| 17 |
Tấm thành máy bên trong |
Dày 14mm 45 # |
||
Thông số kỹ thuật Máy dán hộp sóng carton:
|
Mã máy |
YDS-1200BT |
YDS-1450BT |
| Định lượng giấy | 200-800g/m² |
200-800g/m² |
|
Loại giấy |
Carton, giấy sóng B,C,E,F,N | Carton, giấy sóng B,C,E,F,N |
| Kích thước hộp | Độ mở tối đa của hộp giấy dán cạnh
( D x R): 1200 × 800mm Tối thiểu: 210 × 100mm |
Độ mở tối đa của hộp giấy dán cạnh ( D x R): 1450 × 1000mm Tối thiểu: 210 × 100mm |
|
Tốc độ làm việc tối đa |
250m/ phút | 250m/ phút |
| Phương thức nạp giấy | Tự động nạp giấy tự động và liên tục |
Tự động nạp giấy tự động và liên tục |
|
Kích thước máy ( D x R x C) |
11600 x 1700 x 1500mm |
12500×1950×1500mm |
|
Trọng lượng máy |
6 tấn | 6.5 tấn |
| Tổng công suất | 12kw |
13 kw |
Option tùy chọn mua thêm của máy dán hộp sóng carton:
Máy bắn Plasma 2 đầu xử lý màng
Đặc điểm:
Với các loại máy dán hộp giấy phổ thông vẫn sử dụng phương pháp cũ là lưỡi cà màng dùng để cào đi lớp màng trên giấy, với cách này hiệu quả không cao dẫn đến tỉ lệ hỏng, bong tróc sau khi dán nhiều.
Máy plsama này giải quyết triệt để vấn đề keo phá màng không dính hoặc khi giao sản phẩm đến tay khách hàng bị bong.
Thông số kỹ thuật loại 2 đầu:
|
Mã máy |
PL5020 |
|
Công suất |
1500VA |
|
Điện áp |
220V |
|
Tần số cung cấp điện plasma |
20-30khz |
|
Kích thước máy |
600 x 600 x 850mm |
|
Góc đầu ra |
Nhỏ hơn 20mm |
|
Trọng lượng |
60kg |

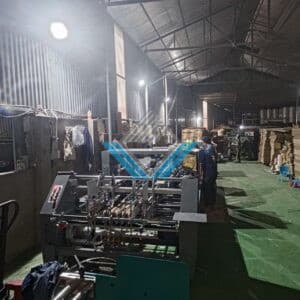

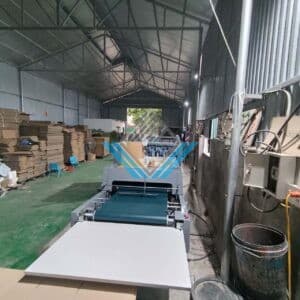

Hình ảnh Vũ Gia lắp đặt máy dán hộp sóng carton cho khách hàng Bình Dương:
Hình ảnh 1
Hình ảnh 2
Hình ảnh 3
Hình ảnh Vũ Gia lắp đặt máy dán hộp sóng carton cho khách hàng Hải Phòng:
Hình ảnh 1
Hình ảnh 2
Hình ảnh Vũ Gia lắp đặt máy dán hộp sóng carton cho khách hàng Hải Phòng mã 1200BT:
Hình ảnh 1
Hình ảnh 2
Hình ảnh 3
Hình ảnh Vũ Gia lắp đặt máy dán hộp sóng carton cho khách hàng Bắc Ninh mã 1450BT:
Hình ảnh 1
Hình ảnh 2
Hình ảnh 3
Hình ảnh 4 – Máy dán hộp sóng carton
Hình ảnh 5
Video Vũ Gia lắp máy dán hộp sóng carton cho khách hàng:
Video Vũ Gia bàn giao Máy dán hộp sóng carton cho khách hàng chạy hộp giấy duplex:
Video Vũ Gia bàn giao máy dán hộp sóng carton cho khách hàng:
Video máy dán hộp sóng carton vận hành:
