MÁY SẢN XUẤT THANH NẸP HÌNH CHỮ U

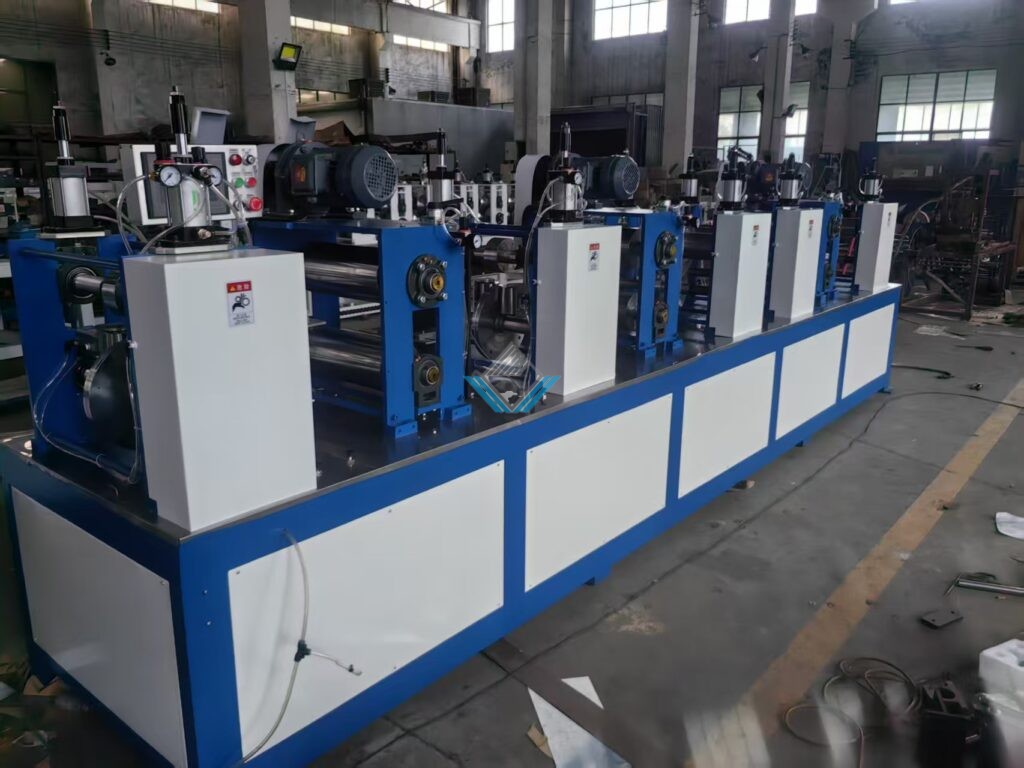

Hình ảnh máy sản xuất thanh nẹp hình chữ U:

Video máy vận hành:

Thông số kỹ thuật máy sản xuất thanh nẹp hình chữ U:

Mã máy	USF-M4
Thông số hình chữ U	10-80 mm (cạnh đáy) , 60mm (chiều cao) (khách hàng tự chọn hai thông số)
Độ dày tối đa	5mm (cổng cắt tự động hai chiều)
Tốc độ sản xuất thiết kế	0-25m/phút (tốc độ thực tế tùy thuộc sản phẩm, các yếu tố giấy và yếu tố vận hành…)
Sai số	1000±1mm
Công suất máy	15kw

Danh sách cấu hình máy sản xuất thanh nẹp hình chữ U:

Số TT	Tên cấu hình	Xuất xứ	Số lượng	Ghi chú
1	Thiết bị nâng lõi giấy: Chân nâng cuộn giấy quay 90°	China	10 cụm
2	Thiết bị nâng giấy mặt 1: Chân nâng giấy loại có thể đẩy	China	1 bộ
3	Thiết bị nâng giấy mặt 2: Giấy mặt dự phòng	China	1 lớp
4	Giá đỡ keo đa năng: Dán hai mặt kiểu lớp, tự động tuần hoàn keo. Tiết kiệm keo, thao tác đơn giản, khối lượng công việc nhỏ, sử dụng dao gạt keo để điều chỉnh lượng keo	China	1 bộ
5	Thiết vén mép: Điều chỉnh bằng vít, khung hợp kim nhôm gia cố 60×60, dễ thao tác	China	1 bộ
6	Hệ thống tạo hình 5 cụm: Con lăn tạo hình đươc làm bằng thép 45#, mạ crôm ở trên và dưới và được xử lý nhiệt tần số cao.	China	5 bộ	Ổn định, bền, giấy mặt và giấy đáy không dễ bị hư hại. Hệ thống áp suất tự động sẽ theo dõi độ dày của góc giấy và tạo áp lực. Không bao gồm máy nén khí. Bàn máy sử dụng thép không gỉ.
	Ben hơi Φ63 x 50-50	Wuyi	5 bộ
	Van điều chỉnh áp suất	Wuyi	5 bộ
	Van đảo chiều thủ công	Wuyi	5 bộ
	Bộ giảm tốc	Changzhou	5 bộ
7	Hệ thống điều khiển: Động cớ 7.5kw	Changzhou	1 bộ	Tốc độ sản xuất nhanh, khả năng tương thích tốt, hiệu suất ổn định, vận hành đơn giản và nhanh chóng. Bảo trì thiết bị đơn giản, tuổi thọ cao, ít hỏng hóc. Màn hình cảm ứng toàn màn hình, theo dõi tốc độ sản xuất và tình trạng sản xuất hiện tại. Giao diện vận hành tiếng Anh
	Bộ giảm tốc kim xoay	Changzhou	1 bộ
	Màn hình	Delta- Taiwan	1 bộ
	Biến tần	Delta- Taiwan	1 bộ
	Encoder 2000PBR	Omron – Japan	1 bộ
	Hệ thống cắt: Servo chuyên dụng	Servo- Delta
8	Hệ thống cắt : 4.5kw, hệ thống servo chuyên dụng	Delta- Taiwan		Định vị chính xác, độ ồn thấp, phản hồi nhanh, tỷ lệ hỏng hóc thấp và cấu trúc đơn giản, được thiết kế khoa học. Cải thiện đáng kể hiệu suất làm việc và giảm khối lượng công việc, mang lại đường cắt đẹp, gọn gàng và hiệu suất ổn định. Thiết bị dễ bảo trì, việc thay thế lưỡi dao đơn giản, nhanh chóng và an toàn, giảm thiểu lãng phí.
	Bàn cắt	China
	Ray dẫn tuyến tính	Shangxian- Taiwan
10	Bàn hạ liệu	China	1 bộ	Có thể tháo rời
11	Cấu trúc cơ học : Ống vuông tiêu chuẩn quốc gia dày 16mm, tất cả các mặt được đánh bóng và mạ crôm			Thiết kế cấu trúc khung gia cố giúp giảm rung động cơ học, giảm tiếng ồn và tăng tuổi thọ cơ học
12	Dụng cụ: Dao		5 bộ
	Ống gạt keo		10m
	Đệm dao		3 bộ
	Dụng cụ thường dùng		1 bộ
	Vòng bi		5 chiếc
	Ben hơi		1 chiếc
	Đồng hồ đo áp lực		2 chiếc
	Van quay tay		2 chiếc
