MÁY BỒI SÓNG TỐC ĐỘ CAO THÔNG MINH
Ký hiệu: HBF145/170/220

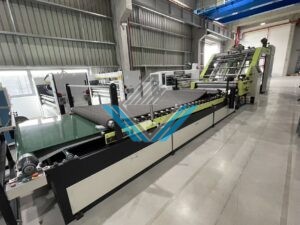

Hình ảnh máy bồi sóng tốc độ cao thông minh:
Video máy bồi sóng tốc độ cao thông minh vận hành gồm thu lật tự động:
Video máy bồi sóng tốc độ cao thông minh vận hành không gồm option thu lật tự động:
Giới thiệu máy bồi sóng tốc độ cao thông minh:
Máy bồi tích hợp tốc độ cao hoàn toàn tự động HBF là dòng máy bán chạy nhất của Shanhe Machinery, với tốc độ máy tối đa là 16.000 sản phẩm /h. Thích hợp để bồi giấy mặt in màu và giấy sóng (giấy sóng đơn B/E/F/G/C, giấy sóng 3 lớp, giấy sóng đôi BE/BB/EE 4 lớp, giấy sóng 5 lớp). Đặc biệt được khuyến khích cho khách hàng làm sản phẩm bồi giấy với giấy, giấy mặt và carton. Không chỉ bồi chính xác mà còn có thể tự động thu giấy.
Đặc điểm máy bồi sóng tốc độ cao thông minh:
|
Số TT |
Đặc điểm |
| 1 |
Tốc độ máy có thể đạt tới 16.000 sản phẩm/h. |
|
2 |
Trục có đường kính nhỏ, đặc biệt thích hợp để bồi bìa cứng, tiết kiệm keo hơn và đồng đều hơn. |
|
3 |
Thích hợp để bồi giấy mặt in màu, giấy sóng (sóng A, B, C, E, F, G và carton sóng (ba lớp, năm lớp, bảy lớp), bìa cứng và carton. Thích hợp cho các sản phẩm bồi ba lớp và hai lớp. |
Thông số kỹ thuật máy bồi sóng tốc độ cao thông minh:
|
Mã máy |
HBF-145 |
HBF-170 |
HBF-220 |
|
Khổ giấy sử dụng tối đa |
1450x1300mm
(tiêu chuẩn) |
1700x1650mm
(tiêu chuẩn) |
2100x1650mm (tiêu chuẩn) |
|
1450x1450mm (Optional tùy chọn) |
1700x1450mm (Optional tùy chọn) |
||
|
Khổ giấy sử dụng tối thiểu |
360x380mm | 360x380mm |
600x600mm hoặc 800x600mm |
|
Định lượng giấy mặt in màu |
128-450g/m² | 128-450g/m² | 200-450g/m² |
| Định lượng giấy đáy | 0.5-10mm
(Sản phẩm bồi định lượng giấy đáy phải trên 250g) |
0.5-10mm
(Sản phẩm bồi định lượng giấy đáy phải trên 250g) |
Giấy sóng |
|
Tốc độ làm việc tối đa |
160m/phút | 160m/phút | 30-130m/phút |
| Tốc độ cơ học tối đa | 16.000 sản phẩm/h (máy chủ) | 14.800 sản phẩm/h (máy chủ) |
12.000 sản phẩm/h (máy chủ) |
|
12.000 sản phẩm/h ( đầu thu giấy) |
12.000 sản phẩm/h (đầu thu giấy) | 10.000 sản phẩm/h (đầu thu giấy) | |
| Độ chính xác bồi | ±0.5-1.0mm | ±0.5-1.0mm |
<±1.5 |
|
Công suất toàn máy |
16.6kw + 8.4kw | 23.57kw+9kw | 27kw+10kw |
| Công suất sử dụng thực tế | 17.5kw | 21.5kw |
27kw |
|
Kích thước máy (DxRxH) |
21.500 x3.000 x 3.000 mm | 23.600×3.320×3.000mm | 24.800×3.320×3.000mm |
| Trọng lượng máy | 7.500 + 4.800kg | 8.500kg + 5.800kg |
10.800kg + 6.000kg |
Danh sách linh kiện bộ phận chính máy bồi sóng tốc độ cao thông minh:
|
Số TT |
Tên linh kiện |
Thương hiệu |
|
1 |
Hệ thống điều khiển tổng | Hệ thống điều khiển tổng tốc độ cao |
| 2 | Servo motor và servo drive định vị chính xác |
Xinyongda , China
|
|
Servo motor và servo drive giấy đáy |
||
|
PLC & HMI |
||
|
Servo motor đầu nạp |
||
|
3 |
Biến tần | VEICHI, China
|
| 4 | Encoder |
P+F , Germany
|
|
5 |
Quang điện | P+F, Germany/Omron, Japan
|
| 6 | Nút ấn, công tắc |
Schneider, France
|
|
7 |
Rơ le trung gian, bộ ngắt mạch, công tắc AC | ABB, Switzerland
|
| 8 | Van ba chạc (Băng tải nạp nạp giấy đáy mới có) |
MAC, USA
|
|
9 |
Động cơ máy chủ, động cơ nâng hạ | Siemens/BEIDE Germany
|
| 10 | Bộ ly hợp |
Chain Tail, Tawan
|
|
11 |
Động cơ giảm tốc | CPG, Taiwan
|
| 12 | Đầu nạp |
Patented owned
|
|
13 |
Bơm chân không |
BEIKE, China
|
Ưu điểm của máy bồi sóng tốc độ cao thông minh:
|
Số TT |
Ưu điểm |
Hình ảnh |
| 1 | Nâng cấp đầu nạp giấy không có trục servo, lắp động cơ điều khiển điện tử, nhập kích thước giấy và nó sẽ tự động di chuyển đến đúng vị trí.
Bộ nạp giấy được gia cố, lực hút mạnh, nạp giấy trơn tru, tốc độ nạp giấy tối đa: 16000 tờ/giờ. |
|
| 2 | Màn hình : Chỉ cần nhập kích thước giấy trên màn hình cảm ứng và điều chỉnh chỉ bằng một phím bấm. Có phiên bản tiếng Trung và tiếng Anh.
Màn hình cảm ứng: Lời nhắc cảnh báo bằng hình ảnh cho phép người vận hành tìm và xử lý sự cố ngay lập tức |
|
| 3 | Bộ phận phủ keo: Lô keo có đường kính 120 kết hợp lô keo đường kính 100, có thể phủ keo đều, tiết kiệm keo, giảm độ ẩm của thành phẩm. Đặc biệt thích hợp cho các sản phẩm bồi bìa cứng. Được sử dụng để sản xuất hộp đựng rượu, hộp đựng mỹ phẩm, bảng chuột, câu đố và các sản phẩm khác. |
|
| 4 | Hệ thống nạp giấy bằng băng tải hút dẫn động bằng động cơ servo được sử dụng rộng rãi để bồi carton sóng A/B/C/E/F/G/N, pallet, carton, bìa hai mặt, bìa KT, v.v. Băng tải giấy đáy có độ bền và độ dẻo dai cao, có thể dễ dàng vận chuyển các loại giấy hoặc bìa cứng khác nhau |
|
| 5 | Hệ thống truyền động sử dụng dây băng tải nhập khẩu, về cơ bản giải quyết vấn đề bồi giấy mặt và giấy đáy không chính xác do xích kim loại ban đầu bị kéo dài hoặc do bánh răng bị mòn. Việc theo đuổi độ mòn “0” kéo dài tuổi thọ của máy vô thời hạn, đảm bảo rằng lỗi cán trước và sau được kiểm soát trong phạm vi ±1.0mm để đạt được sự lắp ghép hoàn hảo. |
|
| 6 | Đối với bộ phận ép , có thể yêu cầu thảm dán miễn phí để bảo vệ những sóng mỏng và bẹp sóng. Có tác dụng tạo áp suất lên bìa cứng dày để ngăn ngừa bị vỡ sóng. |
|
| 7 | Toàn bộ chương trình máy và hệ thống điều khiển do Shanhe Machinery tự phát triển được đánh giá cao. Máy có tốc độ cao, hiệu quả, ổn định và bền bỉ. |
ĐẦU THU GIẤY KIỂU QUAY LẬT CỦA MÁY BỒI SÓNG TỰ ĐỘNG TỐC ĐỘ CAO THÔNG MINH (Option tùy chọn)
Ký hiệu: LFS-145/170/220
Hình ảnh máy:
Giới thiệu đầu thu lật thông minh:
Đầu thu giấy được thiết kế để phù hợp với nhiều loại máy bồi giấy khác nhau. Có thể quay lật và ép phẳng. Nó xếp chồng các thành phẩm theo chiều cao đã cài đặt, sau đó quay lật xen kẽ, xếp chồng trước sau, xếp chồng gọn gàng, tự động xả giấy và tự động bổ sung giấy vào bìa. Nó giải quyết tình trạng hiện tại là thiết bị bồi giấy sử dụng bộ phận thu giấy thủ công, tối đa hóa việc tiết kiệm thời gian, tiết kiệm nhân công và tăng tốc độ, giảm hiệu quả cường độ lao động và cải thiện hiệu quả sản xuất. Làm cho xưởng sản xuất hoạt động thường xuyên hơn.
Đầu thu giấy quay lật kiểu đứng LFS-145/170/220 được phát triển và thiết kế với chức năng khởi động bằng một phím bấm, kết nối tích hợp và điều khiển thông minh. Để đảm bảo quá trình nạp giấy trơn tru từ lắp giấy sang thu giấy, được trang bị bàn vận chuyển giấy, một bộ căn chỉnh vỗ giấy sang trái và phải, trước và sau, sau đó đưa giấy vào lồng quay lật, lồng quay lật có thể được cài đặt trên máy tính để quay lật hoặc không lật. Được thiết kế hai chế độ mới là “tốc độ nhanh” và “tốc độ bình thường” để bảo vệ máy thu giấy. Sau khi thu xong, máy sẽ tự động mở ván đẩy giấy ra, chờ công nhân kéo đi và tiếp tục tự động đóng lại ván vì vậy thu giấy không cần dừng máy.
Đặc điểm đầu thu lật của máy bồi sóng tốc độ cao thông minh:
| Số TT | Đặc điểm | Hình ảnh |
| 1 | Liên kết tích hợp: Máy chủ điều khiển máy thu giấy, khởi động bằng một phím bấm.
Kích thước giấy có thể được nhập vào màn hình cảm ứng của máy chủ và máy thu giấy sẽ được liên kết ngay lập tức, đồng thời các tấm vỗ giấy và khối định vị của bộ phận thu giấy sẽ di chuyển đến vị trí của chúng. Máy thu giấy cũng có màn hình cảm ứng độc lập, giao diện người-máy, đơn giản và dễ học. Shanhe nỗ lực bổ sung hoạt động kỹ thuật số và cải thiện khả năng điều khiển thông minh cho các máy móc tiên tiến, qua đó giảm yêu cầu về nhận thức cho người vận hành. |
|
| 2 | Băng tải thu giấy (Optional) : Có loại kiểu ben hơi và có loại di động để lựa chọn. Bàn vận chuyển được lắp đặt giữa máy ép và đầu thu giấy để tách giấy hiệu quả. Nó cũng cho phép người vận hành lấy mẫu trong phần này để cải thiện việc giám sát chất lượng. Phần này có thể được nâng lên hoặc tháo ra để chuyển sang chế độ thu giấy thủ công. |
|
| 3 | Điều khiển servo tốc độ biến thiên ba cấp độ: Sau khi rời khỏi máy ép, giấy phải được tách ra do giấy ra chồng lên nhau. Toàn bộ quá trình chuyển đổi thu giấy được thiết kế theo kiểu tăng tốc 3 cấp độ. |
|
| 4 | Chiều cao lật giấy của mỗi sản phẩm có thể tùy ý điều chỉnh (tối đa 150mm) để xác định số lượng của một lô. Sau khi nhận được giá trị cài đặt, giấy sẽ tự động được đưa vào lồng lật giấy.
Máy sử dụng cơ chế độ vỗ giấy phía trước và vỗ giấy bên, điều khiển servo, vỗ giấy gọn gàng và truyền động trơn tru. Thiết kế hoàn hảo của sản phẩm này đảm bảo các chồng giấy được thu trên toàn bộ tấm thu giấy đều rất gọn gàng. |
|
| 5 | Áp dụng công nghệ chuyển đổi tần số, định vị chính xác và không bị cản trở khi đẩy giấy. | |
| 6 | Servo quay lật: Sử dụng động cơ biến tần để đẩy giấy vào và lồng lật được điều khiển bằng servo. |  |
| 7 | Bàn thu giấy:
– Sử dụng định vị phía sau, giấy được vỗ từ phía trước và hai bên để đảm bảo giấy được thu gọn gàng. – Thiết bị thu giấy trước, thu giấy mà không cần dừng máy. Chiều cao của chồng giấy thu có thể điều chỉnh, từ 1,4 – 1,75m. |
|
| 8 | Bộ phận xuất giấy (optional)
– Chức năng tấm lót chân tự động bù. Khi toàn bộ chồng giấy tự động đẩy ra, tấm lót chân sẽ tự động nạp giấy vào và tự động nâng lên để tiếp tục thu giấy mà không dừng máy. – Hệ thống ray dẫn tự động bù, lăn ra khỏi tấm đầy và khởi động lại xe đẩy thủy lực. Tránh tình trạng giấy xuất ra không thuận lợi và chồng giấy bị trượt. – Bảo vệ an toàn: Khi máy đang chạy, nếu có người vào máy sẽ có chuông báo bằng giọng nói tiếng Anh, nếu có người vào sâu hơn thì máy sẽ tự động tắt, chú trọng đến vấn đề an toàn. |
|
DANH SÁCH PHÂN TÍCH HIỆU QUẢ LÀM VIỆC CỦA MÁY THU GIẤY KIỂU QUAY LẬT
(Tham khảo)
|
Kích thước giấy bồi |
1450×1450 | 1700×1650 | 2200×1650 |
| Giấy sóng đơn E/F | 9.000 – 14.800
sản phẩm/h |
7.000 – 12.000
sản phẩm/h |
8.000 – 11.000 sản phẩm/h |
|
Giấy sóng đơn B |
8.500-10.000
sản phẩm/h |
7.000-9.000
sản phẩm/h |
7.000-8.000
sản phẩm/h |
| Giấy sóng đôi E | 8.500-10.000
sản phẩm/h |
7.000-9.000
sản phẩm/h |
7.000-8.000 sản phẩm/h |
|
Giấy sóng BE 5 lớp |
7.000-8.000
sản phẩm/h |
6.000-7.500
sản phẩm/h |
5.500-6.500
sản phẩm/h |
| Giấy sóng BC 5 lớp | 5.500- 6.000
sản phẩm/h |
4.000-5.500
sản phẩm/h |
4.000-4.500 sản phẩm/h |
Lưu ý: Tốc độ của máy thu giấy được tính toán dựa trên độ dày của bìa cứng bồi. Độ dày của giấy thu trong một lồng là 0-150mm. Dữ liệu trong bảng này là tính toán lý thuyết. Nếu bìa cứng bị biến dạng nhiều thì số tờ thu được sẽ ít hơn tương ứng.
SƠ ĐỒ MÁY BỒI HBF-145
SƠ ĐỒ MÁY BỒI HBF-170
