MÁY BỒI GIẤY TỐC ĐỘ CAO

Ký hiệu: GW–1450L/1700L/2200L

Hình ảnh máy bồi giấy tốc độ cao:

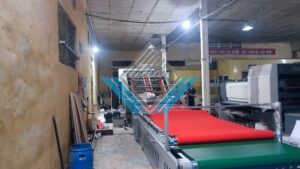

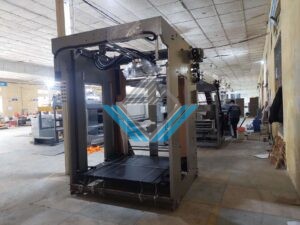

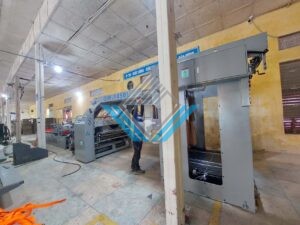

Hình ảnh Vũ Gia lắp cho khách hàng:

Hình ảnh 1

Hình ảnh 2

Hình ảnh 3

Hình ảnh 4

Video máy bồi giấy tốc độ cao vận hành:

Đặc điểm máy bồi giấy tốc độ cao:

Số TT	Chức năng
1	Hệ thống điều chỉnh kỹ thuật số: Khi nhập trực tiếp kích thước giấy vào màn hình cảm ứng và hệ thống sẽ thực hiện cùng 1 lúc các khâu : Nạp giấy mặt và giấy đáy đến đầu nạp và vận chuyển đến băng tải. Hệ thống xếp chồng giấy trước và thay đổi đơn hàng liên tục có thể được cài đặt trước trước cho đơn hàng tiếp theo mà không cần dừng máy.
2	Hệ thống điều chỉnh keo tự động và điều chỉnh độ cao giấy đáy: Chỉ cần chọn loại giấy cần sử dụng (như giấy sóng F, E, B, BE, BC, 3 lớp, 5 lớp) trên màn hình cảm ứng, hệ thống sẽ tự động điều chỉnh theo kích thước keo và độ cao nạp giấy cần thiết. Giảm đáng kể sự phụ thuộc vào người vận hành và tránh hiện tượng bong keo và bẹp sóng do yếu tố con người gây ra.
3	Cấu trúc nạp giấy mặt : Toàn bộ giấy được đẩy trực tiếp vào đầu nạp giấy để giảm nhân công. Toàn bộ giấy có thể di chuyển sang trái và phải. Đầu nạp giấy có độ chính xác cao đảm bảo nạp giấy trơn tru và ổn định ở tốc độ cao.
4	Cấu trúc nạp giấy đáy: Sử dụng hệ thống nạp giấy cạnh trước servo, hệ thống hút chân không lớn để đảm bảo vận chuyển ổn định carton dày và giấy bị biến dạng do ẩm. Đồng thời, giảm chi phí sử dụng và khắc phục nhược điểm phải dùng loại băng tải đục lỗ.
5	Hệ thống định vị dán: Hệ thống theo dõi servo được cấp bằng sáng chế được sử dụng để đảm bảo độ chính dán tốc độ cao.
6	Hệ thống thao tác: Sử dụng hệ thao tác kỹ thuật số, thao tác đơn giản và thuận tiện. Giảm thiểu sự ỷ lại vào nhân viên vận hành.

Thông số kỹ thuật máy bồi giấy tốc độ cao:

Mã máy	GW–1450L	GW-1700L	GW-2200L
Khổ giấy tối đa (W x L)	1450 x 1450mm	1700 x 1650mm	2200 x 2100mm
Khổ giấy tối thiểu (W x L)	360 x 360mm	420 x 380mm	450 x 480mm
Độ dày giấy đáy	≥ 400gsm–10mm	≥ 400gsm–10mm	≥ 400gsm–10mm
Độ dày giấy mặt	150 g–700g	150g–700g	150g–700g
Tốc độ thiết kế tối đa	20000 tờ/h (175 m/ phút)	20000 tờ/h (175 m/ phút)	20000 tờ/h (175 m/ phút)
Độ chính xác bồi	±1.5mm (Giấy phẳng theo tiêu chuẩn)
Loại keo thích hợp	Keo resin, keo tinh bột v.v. (độ pH trong khoảng PH6-8 phù hợp cho keo dán)
Trọng lượng máy	8000kg	8500kg	9000kg
Kích thước máy ( D x R x C)	16300 x 2400 x 2550mm	17300 x 2650 x 2550mm	18500 x 3050 x2880mm
Điện áp	380VAC/4P
Công suất	26kw	30kw	32kw
Loại giấy sóng thích hợp	Giấy sóng A,B,E,F, 3 lớp, 5 lớp và các loại giấy sóng hình đặc biệt

Cấu hình máy bồi giấy tốc độ cao:

Số TT

Tên cấu hình

Hình ảnh

Hệ thống nạp giấy:

Sử dụng cấu trúc chồng giấy xếp trước mới nhất, nó không chỉ hỗ trợ giấy xếp trước thủ công mà còn có thể đẩy trực tiếp cả tờ giấy mà không cần dừng máy và chỉ mất 2 phút để thay đơn.

Hệ thống tra dầu tự động vòng bi kép:

Đường kính của lô được tăng lên 150mm và độ ổn định của vòng bi kép tốt hơn. Hệ thống tra dầu tự động được thiết kế cho thiết bị không cần bảo trì.

Hệ thống nạp giấy phía trước:

Bộ nạp chân không servo độc đáo đặc biệt phù hợp với giấy sóng có hình dạng đặc biệt hoặc cong vênh. So với máy sử dụng băng tải truyền động, máy này có thể giải quyết hoàn toàn vấn đề kẹt giấy và thời gian bảo trì, đồng thời tiết kiệm chi phí.

Hệ thống điều chỉnh kỹ thuật số chiều cao miếng lót đáy:

Tự động điều chỉnh lượng keo và chiều cao của miếng lót đáy, đồng thời hiển thị trên màn hình ở dạng kỹ thuật số, đảm bảo tính nhất quán của các lô khác nhau, giúp việc kiểm soát chất lượng trở nên đơn giản và dễ dàng hơn, đồng thời giảm đáng kể người vận hành.

Hệ thống căn chỉnh giấy:

Sử dụng hệ thống theo dõi servo đầy đủ để đảm bảo độ ổn định và độ chính xác cao của giấy sóng và bìa cứng

Hệ thống điều khiển:

-Hệ thống điều khiển tích hợp đầy đủ servo, không có bộ điều khiển chuyển động, dừng bằng một nút bấm, hiển thị màn hình kỹ thuật số, giảm giới hạn về chiều dài của thân máy, giúp công việc trở nên dễ dàng.

-Sử dụng phụ kiện điện tử thương hiệu nổi tiếng và tiêu chuẩn CE Châu Âu.

Danh sách linh kiện máy bồi giấy tốc độ cao:

Số TT	Tên linh kiện	Thương hiệu
1	Bộ điều khiển tổng EtherCAT	MORSINT
2	Động cơ servo	VEICHI
3	Động cơ máy chủ	TIANYI/ZHENGMING
4	Động cơ băng tải	TIANYI/ZHENGMING
5	Bơm hút keo	A-RYUNG Korea
6	Bơm chân không đầu nạp	BECKER Germany
7	Biến tần	VEICHI
8	Rơ le nhiệt, công tắc tơ	Germany Schneider
9	Quang điện	Switzerland Baumer
10	Màn hình	MORSINT
11	Bộ ngắt mạch, công tắc khí tủ điện	FUJI JAPAN & Germany Schneider
12	Công tắc nguồn	Taiwan Mean Well
13	Công tắc tiệm cận quang điện bộ đếm, bàn nâng hạ giấy mặt	Taiwan FOTEK
14	Encoder trục chính	Hengstler Germany
15	Rơ le	IDEC Japan
16	Vòng bi	SKF IKO

Chi tiết cấu hình máy thu lật giấy tự động lắp sau máy bồi (Option tùy chọn mua thêm):

Hình ảnh máy thu lật tự động:

Giới thiệu chức năng:

1	Điều khiển chuyển động servo hoàn toàn, tốc độ cao, mượt mà và không gặp sự cố.
2	Đường ray im lặng tốc độ cao, hoạt động êm ái và tuổi thọ cao.
3	Hệ thống vận hành cực kỳ đơn giản, an toàn, đáng tin cậy, không cần đào tạo, dễ vận hành.

Hệ thống điện:

Công nghệ điều khiển chuyển động hàng đầu thế giới được áp dụng để thực hiện mọi hành động (tách giấy, nâng, lật, đẩy giấy, nâng bàn giấy) theo đường cong điều khiển linh hoạt và vận hành kỹ thuật số. Làm cho toàn bộ máy chạy mượt mà hơn, nhanh hơn, ổn định hơn và dễ vận hành hơn.

Ray trượt:

Sử dụng hệ thống ray trượt im lặng tốc độ cao, hoạt động trơn tru, không gây tiếng ồn, không mài mòn và có tuổi thọ cao. Servo lật và servo nâng được khóa điện tử bằng cam, tốc độ lật và nâng có thể được điều chỉnh tùy ý.

Giao diện người và máy:

Giao diện người-máy đơn giản, chỉ cần nhập kích thước giấy và điều chỉnh máy bằng một nút bấm. Không cần công cụ và có thể khởi động bằng một nút bấm. Thiết bị áp dụng công nghệ điều khiển hoạt động, do đó khi xảy ra báo động bất thường, sau khi loại bỏ bất thường có thể khởi động trực tiếp bằng một nút, không cần phải thiết lập lại và trở về số không như các thiết bị khác. Các thủ tục rườm rà khiến máy chính của máy gắn giấy dừng lại và chờ.

Bộ phận tách giấy:

Cơ cấu điều chỉnh tốc độ chuyển đổi tần số độc lập ba giai đoạn có thể điều chỉnh tốc độ của từng phần giấy theo độ dày của giấy đầu ra từ máy ép chính, và có đủ không gian thời gian để làm loãng hoàn toàn giấy để tạo điều kiện cho việc xếp giấy. Cho dù động cơ chính có nhanh đến đâu cũng không gây ra tình trạng tích tụ giấy trên máy ép.

Thông số kỹ thuật máy thu lật giấy tự động:

Mã máy	FZ-1450	FZ-1700
Kích cỡ giấy lớn nhất (W*L)	1450mm * 1450mm	1700mm *1650mm
Kích cỡ giấy nhỏ nhất (W*L)	500mm * 380mm	500mm * 380mm
Tốc độ thiết kế	15000 tờ/giờ	15000 tờ/giờ
Trọng lượng	3800kg	4000kg
Kích thước máy (LWH)	6955mm* 2432mm*2892mm	7555mm * 2682mm *2892mm
Nguồn điện	380VAC / 3P
Công suất Power	12kW
