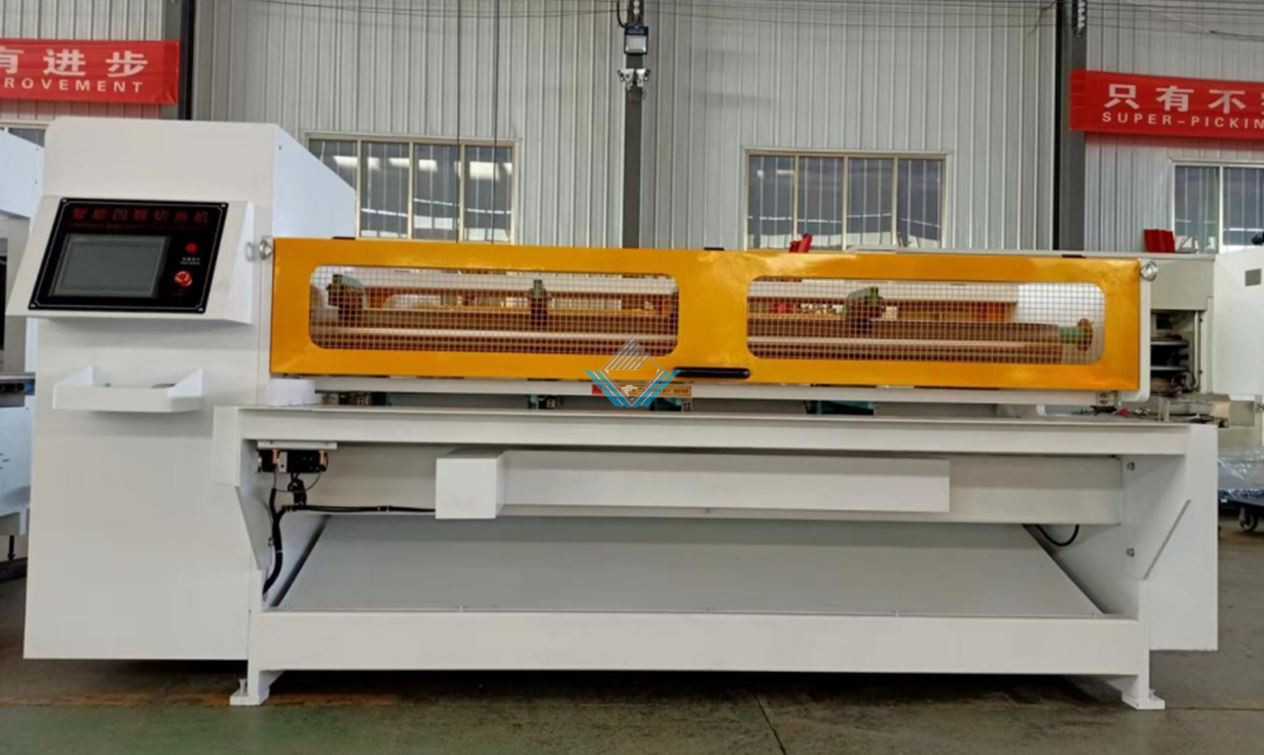

Máy bổ chạp hộp ship cod (tốc độ cao)

Mã máy

3400x1200x1650 mm

Khổ rộng máy

1700×700 mm

Khổ giấy tối thiểu

240 tờ/phút

Tốc độ kinh tế

3.0 kw

Độ chính xác bổ chạp

30 mm

Nạp giấy cách trang

1700×850 mm

Số TT

Hình ảnh

1

– Động cơ chính sử dụng động cơ biến tần, biến tần điều khiển, tiết kiệm năng lượng, vận hành ổn định. Được trang bị thiết bị bảo vệ khởi động động cơ.

2. Hệ thống nạp giấy cạnh trước

– Hút khí hỗ trợ nạp giấy. Có thể điều chỉnh lượng khí theo các điều kiện uốn cong khác nhau của bìa cứng để đảm bảo nạp giấy trơn tru.

-Sử dụng ben hơi đẩy nâng và thả giấy , nhanh chóng và tiết kiệm sức lao động.

– Sử dụng hệ thống nạp giấy cạnh trước.

-Tấm chặn bên và tấm chặn sau được điều chỉnh bằng điện động và được trang bị thiết bị vỗ giấy, điều chỉnh đồng bộ thủ công khoảng cách tấm chặn trước.

-Thiết bị nạp cách trang (khách hàng có thể tùy chọn loại nạp giấy cách trang hoặc nạp giấy liên tục.)

– Bộ đếm cung cấp giấy, cài đặt và hiển thị số lượng sản xuất.

3, Lô nạp giấy

– Đường kính ngoài của lô trên φ100mm.

– Được làm bằng thép liền mạch chất lượng cao, được bọc bằng cao su chống mài mòn và hiệu chỉnh cân bằng.

-Đường kính lô dưới φ124mm, được mạ crom cứng và  hiệu chỉnh cân bằng.

– Điều chỉnh thủ công núm xoay khe hở lô nạp giấy, phạm vi điều chỉnh 0-12mm.

đặt thông số, bật máy chủ lên và máy chủ sẽ chạy ở tốc độ đã cài đặt. Có hai chế độ nạp giấy: [nạp liên tục] và [nạp các trang]. Nhấp vào chế độ nạp giấy để chuyển đổi.

Kiểm soát bộ đếm máy sẽ báo lỗi khi số đếm thực tế = số cài đặt

2

Điều chỉnh 6 trục đồng bộ hướng ngang bằng thủ công

1,Thiết bị cấn lằn:

– Đường kính trục  φ71mm, bề mặt được mài mạ crom cứng, chuyển động trơn tru.

– Thực hiện hiệu chỉnh cân bằng để đảm bảo hoạt động trơn tru.

– Điều chỉn khoảng cách khe hở giữa các con lăn cấn lằn  bằng thủ công, phạm vi điều chỉnh từ 0-12 mm.

2, Cấu trúc điều chỉnh gá dao chạp theo hướng ngang.

– Đường kính trục  φ124mm, bề mặt được mài, mạ crom cứng và chuyển động trơn tru.

– Chiều rộng của dao chạp 5-7mm.

-Dao chạp được làm bằng thép hợp kim được xử lý nhiệt và mài hình răng cưa, có độ cứng và bền.

– Dao cắt cạnh được làm bằng thép hợp kim xử lý nhiệt, lưỡi dao sắc bén và độ chính xác cao.

– Sử dụng các thanh dẫn hướng tuyến tính chính xác để điều chỉnh thủ công vị trí chuyển động hướng ngang của con lăn ép trước, con lăn cấn lằn, gá dao chạp, tiết kiệm thời gian và nhân công,  đồng thời cho phép thay đổi đơn hàng nhanh chóng.

3, Cấu trúc điều chỉnh pha chạp

– Cấu trúc bánh răng hành tinh.

– Điều chỉnh pha chạp 360 độ bằng kỹ thuật số điện động. (điều chỉn cả khi máy chạy và dừng).

4. Cấu trúc điều chỉnh chiều cao hộp

– Cấu trúc bánh răng hành tinh.

– Điều chỉnh đầu vào dao đơn bằng 1 phím kỹ thuật số trên máy tính.

5. Kích thước chạp thùng carton

– Dao 2 thuận 2 ngược, 125  x 50 x 50mm

– Dao lắp thuận, 60x60x50mm

3

1. Bánh răng truyền động chính

– Vật liệu: Thép đúc nghiền bi, phay trước rồi mài, phun bôi trơn tự động

– Độ chính xác sáu cấp, hoạt động trơn tru, độ cứng HRC58-62, tuổi thọ cao, về cơ bản không bị mài mòn trong vòng 10 năm, có thể đạt được hiệu suất in chồng màu chu kỳ dài.

4

– Toàn bộ thiết bị điện trong máy đều là của các thương hiệu nổi tiếng: sử dụng màn hình cảm ứng màu (giao diện người máy).

Số TT

Động cơ biến tần 3kw

2

Động cơ giảm tốc 0.37KW 1/15

4

Toàn bộ

6

Toàn bộ
