MÁY ĐÓNG GHIM CARTON SERVO KÉP
Ký hiệu: DG1200

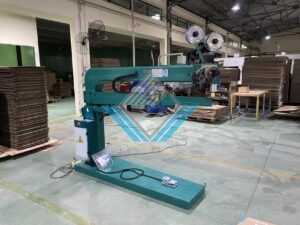

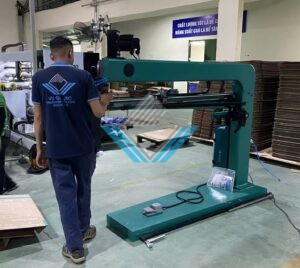

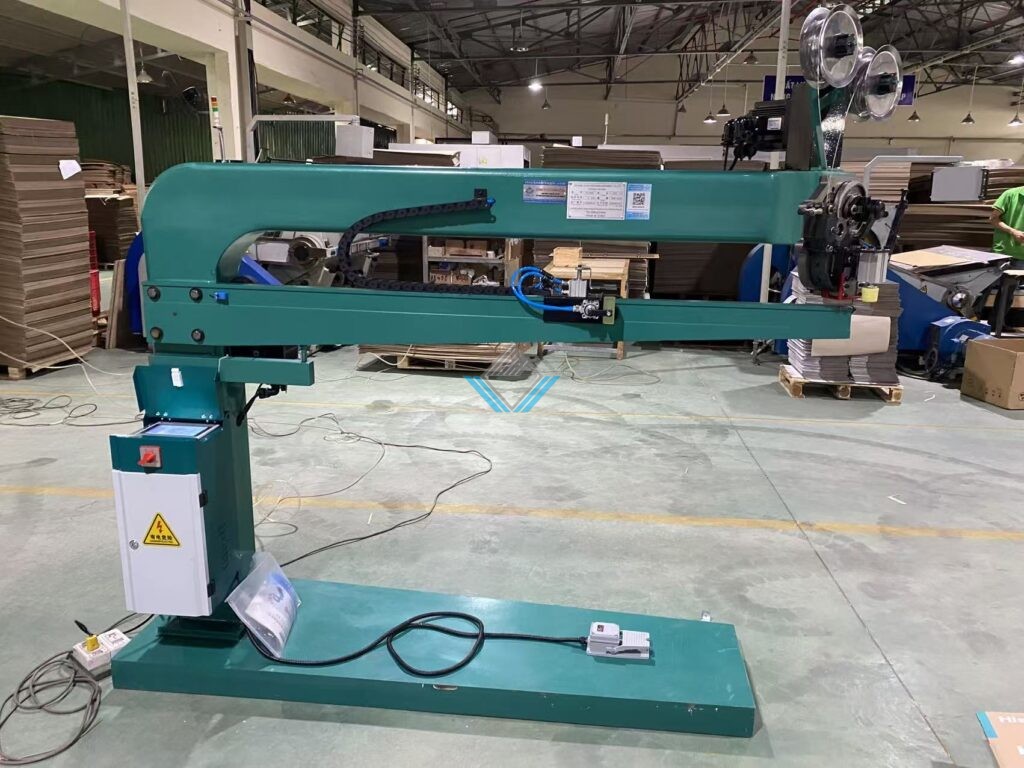

Hình ảnh máy đóng ghim carton servo kép:
Video máy:
Xem thêm:
MÁY ĐÓNG GHIM CHIỀU DÀI VÔ TẬN, KHÔNG HẠN CHẾ CHIÊU DÀI
Giới thiệu máy đóng ghim carton servo kép:
Đầu máy sử dụng trục cam quay, cấu trúc đơn giản, dễ bảo trì, lưỡi dao cắt tích hợp, làm bằng vật liệu đặc biệt, đặc biệt đầu dao làm bằng vật liệu hợp kim bền chắc, thanh dẫn được kết nối bằng vòng bi giúp giảm mài mòn, tăng tuổi thọ.
Bộ phận nạp giấy sử dụng điều khiển servo, có khoảng cách bấm ghim chính xác và không yêu cầu kỹ thuật đối với nhân viên.
Thông số kỹ thuật máy đóng ghim carton servo kép:
Mã máy | DG1200 |
| Chiều dài đòn cánh tay | 1.4m ( thao tác thực tế 1.2m) |
Khoảng cách thao tác từ đòn cánh tay đến đáy | 1.06m |
| Tốc độ đóng ghim | 150-450 lần/phút |
Công suất động cơ | 3.0 kw |
| Nguồn điện | 220V /1 pha |
Phương thức đóng ghim | Ghim đôi chéo 45° |
| Độ dày đóng ghim | 3-5-7 lớp |
Danh sách linh kiện máy đóng ghim servo kép:
Số TT | Tên linh kiện | Thông số kỹ thuật | Số lượng | Ghi chú |
1 | Tủ điện – vỏ hộp | Xanh trắng | 1 chiếc | |
| 2 | Màn hình Kunlun (loại mới nhất) | TPC7022ES （loại 1 inch） | 1 chiếc | |
3 | Servo kép đòn cánh tay truyền động đơn giản-G | JDDC 7A6 7A6 HAPB1 | 1 chiếc | |
| 4 | Dây truyền thông màn hình 0.5m | TKL005 | 1 | |
5 | Tấm đáy đục lỗ mạ kẽm truyền động đơn giản | 20*35 | 1 tấm |
Bảng điện |
| 6 | Bộ ngắt mạch loại nhỏ CHINT | NXB-63 2P 16A | 1 chiếc | |
7 | Công tắc nguồn -Mingwei- taiwan | LRS-35-24V | 1 chiếc | |
8 | Rơ le Shenle | RFT2C0024L 24VDC（model 52P） | 1 | |
| 9 | Gá rơ le shenle | SRT08-E＋SR20 gá 52P | 1 | |
10 | Đầu nối Jingou | TB-2512 | 1 | |
| 11 | Đòn cánh tay thẳng 0.5m | KZBJ005 | 1 | |
12 | Công tắc shanghai | Công tắc kết hợp | 1 | |
| 13 | Đầu cắm – vàng | GHT-10L4 10A 250V | 1 | |
14 | Dây có vỏ bọc 2 ·1.5 trắng | 1.8 m | 1 dây | |
| 15 | Tủ điện màu xanh trắng servo kéo Tongda | ZD-PDX-TD | 1 bộ | |
16 | Động cơ Servo Jianqu Hàng Châu | 130ST-106025 | 2 chiếc |
4 m |
| 17 | Cáp nguồn động cơ 3m Hangzhou Jianqu | 110/ 130 D5H03015/BDH030 | 1 bộ | |
18 | Dây điện động cơ Jianqu 1,5m Hàng Châu | 110/ 130 D5H01515/BDH015 | 1 bộ | |
| 19 | Công tắc tiệm cận Peifuning | GAI8-18GI-H1 3.5 m | 1 | |
20 | Công tắc tiệm cận Peifuning | SH04-N | 1 | |
| 21 | Van điện từ Jukai | 4V210-08-220V | 1 | |
22 | Đầu nối | PC8-02 | 3 | |
| 23 | Bộ tiêu âm | 1 chiều dài | 2 |
