MÁY ĐÓNG GHIM THÙNG CARTON 2 MẢNH

(Sử dụng 4 servo)

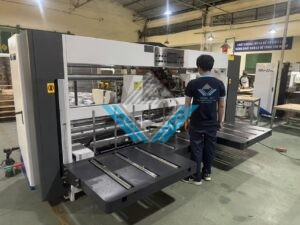

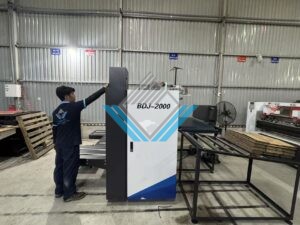

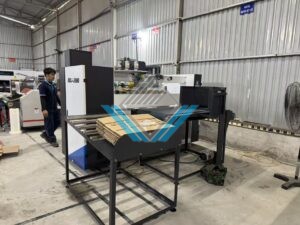

Hình ảnh Vũ Gia lắp máy đóng ghim thùng carton 2 mảnh cho khách hàng Hà Nội:

Hình ảnh 1

Hình ảnh 2

Hình ảnh 3

Hình ảnh 4

Hình ảnh Vũ Gia lắp máy đóng ghim thùng carton 2 mảnh cho khách hàng Tiền Giang:

Hình ảnh Vũ Gia lắp máy đóng ghim thùng carton 2 mảnh cho khách hàng Bình Dương:

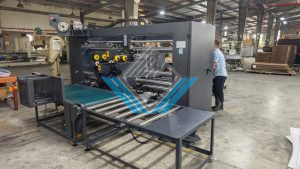

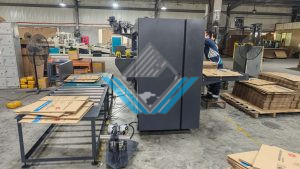

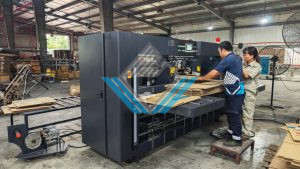

Hình ảnh Vũ Gia lắp máy đóng ghim thùng carton 2 mảnh cho khách hàng Tp.HCM:

Hình ảnh 1

Hình ảnh 2

Hình ảnh 3

Hình ảnh Vũ Gia lắp máy đóng ghim thùng carton 2 mảnh dán chống xước phần ghim (Đây là option tùy chọn mua thêm) khách hàng Hải Phòng:

Hình ảnh 1

Hình ảnh 2

Hình ảnh 3

Video Vũ Gia máy Vũ Gia đặt cho khách hàng có chức năng dán băng keo chân ghim:

Video máy đóng ghim thùng carton 2 mảnh vận hành:

Giới thiệu máy đóng ghim thùng carton 2 mảnh:

– Máy ghim thùng carton hai mảnh bán tự động là dòng máy mới được trang bị bàn làm việc nâng hạ tự động, được thiết kế chuyên dùng để ghim và tạo hình các loại thùng carton hai mảnh khổ nhỏ. Đây là dòng máy vận hành tốc độ cao, hiệu suất sản xuất lớn, cho khả năng ghim tạo hình nhanh và ổn định.

– Máy được cải tiến từ dòng máy ghim thùng carton hai mảnh truyền thống, trở thành một phiên bản tiên tiến và thực tế hơn. Đặc điểm nổi bật nhất của máy là không chỉ tách riêng đầu ghim trên và đầu ghim dưới, mỗi đầu được điều khiển độc lập bằng động cơ servo, mà còn tách riêng hệ thống dây đai đồng bộ bên trái và bên phải.

– Trong quá trình vận hành, máy có thể hoạt động ở chế độ tự động. Hai công tắc quang điện trên các tấm chặn trái và phải sẽ điều khiển độc lập từng dây đai, giúp tận dụng tối đa năng suất của thiết bị, nâng cao hiệu quả sản xuất và cải thiện chất lượng thành phẩm.

– Ngoài ra , máy còn có khả năng mở rộng công suất sản xuất, giúp nhà quản lý linh hoạt hơn trong việc bố trí và điều phối quy trình sản xuất. Việc ứng dụng hệ thống điều khiển tự động cũng giúp tiết kiệm thời gian thao tác, giảm chi phí nhân công trên mỗi đơn vị sản phẩm.

Đặc điểm máy đóng ghim thùng carton 2 mảnh:

STT	Đặc điểm
1	Toàn bộ máy sử dụng 4 động cơ servo. Servo đầu ghim và servo cấp giấy đều sử dụng thương hiệu Mitsubishi – Japan, cho độ chính xác cao, giảm thiểu các cơ cấu truyền động cơ khí, từ đó giảm đáng kể tỷ lệ hư hỏng và nâng cao độ ổn định của máy.
2	Toàn bộ hệ thống điều khiển sử dụng PLC Omron.
3	Tất cả các khởi động bên trong tủ điện đều sử dụng thương hiệu Schneider.
4	Rơ le và aptomat sử dụng thương hiệu Schneider, cảm biến quang điện và cảm biến tiệm cận sử dụng thương hiệu Omron – Japan.
5	Khuôn đáy và dao cắt được chế tạo từ hợp kim vonfram- Japan, khả năng chống mài mòn tốt.
6	Toàn bộ cụm đầu ghim được chế tạo bằng thép hợp kim đặc biệt, gia công chính xác bằng máy tính.
7	Việc thay đổi kích thước thùng carton và điều chỉnh khoảng cách ghim chỉ mất 2 – 3 phút, giúp tiết kiệm đáng kể thời gian cài đặt, thao tác đơn giản và nâng cao hiệu quả sản xuất.
8	Trang bị hệ thống tấm chặn hai chiều phía trước và phía sau, có thể ghim thùng carton không nắp, thùng carton khổ nhỏ và hộp cứng.
9	Phần cuối máy có chức năng đếm tự động. Thành phẩm sau khi hoàn thành có thể được phân chồng theo số lượng cài đặt trước (1 – 99 ) và tự động chuyển đến cuối băng tải, thuận tiện cho việc đóng gói và buộc kiện.
10	Bộ phận cấp giấy phía trước có chức năng đếm tự động. Bàn cấp giấy được trang bị cảm biến quang điện, tự động nâng lên trong quá trình cấp giấy.
11	Chiều cao cấp giấy: 590 mm.
12	Tốc độ cơ khí: 800 ghim/phút.
13	Một máy đa chức năng, có thể ghim thùng carton một mảnh, thùng carton hai mảnh và các loại thùng carton có hình dạng đặc biệt.
14	Kích thước được điều chỉnh hoàn toàn bằng hệ thống điều khiển điện. Thời gian thay đổi quy cách chỉ mất 2 – 3 phút.
15	Có thể thực hiện đóng ghim đơn hoặc ghim đôi (hai hàng ghim) chỉ trong một lần thao tác.
16	Bộ phận cấp giấy có chức năng đếm tự động, thành phẩm được chuyển ra để đóng bó và buộc kiện.
17	Phù hợp với các loại thùng carton khổ vừa và nhỏ, tốc độ đóng ghim nhanh, tiết kiệm sức lao động.
18	Khoảng cách ghim được cài đặt và điều chỉnh tự động bằng máy tính, phạm vi điều chỉnh từ 10 – 120 mm.
19	Máy được trang bị màn hình hiển thị, có chức năng hiển thị và chẩn đoán lỗi giúp thuận tiện cho việc vận hành và bảo trì.
20	Hệ thống cấp dây ghim tự động, có chức năng cảnh báo hết ghim. Sử dụng cuộn ghim dẹt lớn 20 kg, giúp giảm thời gian thay dây và nâng cao hiệu quả sản xuất.
21	Thích hợp cho các loại giấy carton sóng 3 lớp, 5 lớp
22	Toàn bộ hệ thống điện được trang bị chức năng bảo vệ bằng biến áp cách ly, nâng cao độ an toàn khi vận hành.
23	Hình thức đóng ghim: ghim thẳng đôi, ghim thẳng đơn hoặc ghim gia cố.

Thông số kỹ thuật máy đóng ghim thùng carton 2 mảnh:

Hình ảnh các chiều để đối chiếu với thông số kỹ thuật

Model	SDJ-2200	SDJ-2500	SDJ-3000	SDJ-3500
Kích thước giấy tối đa (A+B) × 2 (mm)	3400	4000	5000	6000
Kích thước giấy tối thiểu (A+B) × 2 (mm)	980	980	980	980
Chiều dài thùng carton tối đa A (mm)	1560	1860	2320	2820
Chiều dài thùng carton tối thiểu A (mm)	350	350	350	350
Chiều rộng thùng carton tối đa B (mm)	900	1050	1300	1550
Chiều rộng thùng carton tối thiểu B (mm)	140	140	180	180
Chiều cao giấy tối đa (C+D+C) (mm)	2500	2500	2500	2500
Chiều cao giấy tối thiểu (C+D+C) (mm)	400	400	400	400
Kích thước nắp thùng tối đa C (tăng chiều dài) (mm)	450	600	600	600
Kích thước nắp thùng tối thiểu C (mm)	50	50	50	50
Chiều cao tối đa D (mm)	2000	2000	2000	2000
Chiều cao tối thiểu D (mm)	150	150	180	180
Chiều rộng lưỡi ghim tối đa (mm)	40	40	40	40
Khoảng cách ghim (mm)	10 – 120	10 – 120	10 – 120	10 – 120
Số lượng ghim	1 – 99 ghim	1 – 99 ghim	1 – 99 ghim	1 – 99 ghim
Tốc độ đóng ghim (ghim/phút)	800	800	800	800
Trọng lượng máy (Tấn)	2.8	3.0	3.5	4.0

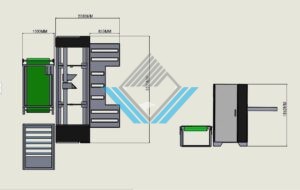

Sơ đồ kích thước đặt máy đóng ghim 2 mảnh SDJ-2200:

Cách tính khổ làm việc lớn nhất của mã máy SDJ-2200:

Kích thước lớn nhất: A lớn nhất 1560 – B lớn nhất 900m

Kích thước nhỏ nhất: A nhỏ nhất 350mm – B nhỏ nhất 140mm

Hình ảnh ghim đôi máy có thể đóng

Hình ảnh ghim đơn máy có thể đóng

Danh sách linh kiện

STT	Tên linh kiện	Thương hiệu – Nơi sản xuất
1	Động cơ servo đầu máy	Mitsubishi – Japan
2	Động cơ servo cấp giấy	Mitsubishi – Japan
3	PLC, cảm biến quang điện và cảm biến tiệm cận	Omron – Japan
4	Khởi động từ, aptomat (cầu dao tự động)	Schneider – France
5	Hộp giảm tốc đầu máy	LIMing / Shimpo – Taiwan / Japan
6	Rơ le trung gian	Schneider – France
7	Cụm đầu ghim	Thép khuôn Nhật Bản – Japan
8	Xi lanh khí nén, van điện từ	Airtac – Taiwan
9	Màn hình cảm ứng	Fanyi – China
10	Dao cắt	Hợp kim vonfram – Japan
11	Khuôn đáy	Hợp kim vonfram – Japan
12	Hộp giảm tốc bánh răng	OTT / ZD – Shanghai
13	Hộp giảm tốc trục vít bánh vít	ZHENYU – Hangzhou
14	Vòng bi	C&U – Jiangsu
15	Puly đồng bộ và dây đai đồng bộ	OUYITE – Germany

Khách hàng cần chuẩn bị khi lắp đặt máy đóng ghim 2 mảnh thùng carton:

1	Khách chuẩn bị nguồn điện bên ngoài (điện áp nguồn là AC 380v / 440v / 220v) và cáp có độ dày ít nhất 4x6mm có thể kết nối nguồn điện của nhà máy với đầu vào nguồn điện chính của máy đóng ghim .
2	Nếu sử dụng hệ thống cung cấp khí trung tâm, người mua phải kéo ống dẫn khí (￠ 8mm) đến máy.
3	Máy này không thể dùng chung nguồn điện với các máy khác có trang bị biến tần để tránh nhiễu và ảnh hưởng đến chức năng bình thường của máy.
4	Phải lắp đặt dây nối đất, đặc biệt là dây nối đất của nhà máy để tránh hư hỏng máy do sét đánh.

Chú ý khi lắp đặt máy đóng ghim thùng carton 2 mảnh:

1	Tránh để động cơ chính gần lối đi.
2	Giữ đủ không gian để giúp công việc bảo trì dễ dàng.
3	Tránh các hộp điện gần cửa sổ và dưới mái nhà bị dột.

Những vấn đề cần chú ý trước khi vận hành máy đóng ghim thùng carton 2 mảnh:

Không đặt các dụng cụ lên máy.

Kiểm tra máy nén khí:

A – Kiểm tra xem dầu máy nén khí có đủ hay không (nên bổ sung dầu cơ 20 ﹟ cho lần sử dụng đầu tiên và nên thay dầu máy nén khí mỗi tháng một lần).

B -Phải xả hết nước trong bình chứa khí của máy nén khí.

C- Kiểm tra xem âm thanh của máy nén khí có bình thường không.

D – Kiểm tra áp suất của máy nén khí 5-7kg / cm2.

Lắp đặt máy:

1	Cố định máy trước, điều chỉnh bốn chân vít , chỉnh độ cao của máy và cố định các vít
2	Kết nối dây nguồn bên ngoài của máy, nguồn điện ba pha bốn dây 220v / 380v / 440v.
3	Ở phía dưới bên phải của mặt sau máy, đầu nối nguồn nhanh, theo số được đánh dấu, tương ứng kết nối băng tải thành phẩm, nguồn điện và siết chặt các vít và lắp ống khí.
4	Đảm bảo hoàn tất việc kết nối tất cả các đầu nối nguồn và đầu nối khí quản trước khi bật công tắc nguồn bên ngoài.
5	Sau khi kết nối nguồn điện, khi đèn trên đồng hồ báo lỗi pha sáng có nghĩa là đấu dây chính xác. Như hình bên dưới:
6	Ba đèn sáng từ trái sang phải: máy quay đúng chiều, quay ngược chiều, mất pha nguồn ba pha.
7	Tra dầu cho bộ giảm tốc trước khi làm việc lâu dài: tra vào giữa cửa sổ dầu. Và dầu bôi trơn nên được thay đổi ba tháng một lần.

Thử máy trước khi vận hành:

-Xoay công tắc nguồn của bảng điều khiển sang vị trí ON ở bên phải và đèn báo nguồn sẽ sáng tại thời điểm này, cho biết nguồn điện đang vào máy. Chấp nhận nguồn điện, khởi động máy nén khí, nó sẽ tự động dừng khi áp suất là 7kg / cm2, và nó sẽ tự động khởi động ở mức 4,5kg / cm2.

Màn hình điều khiển:

1	Công tắc nguồn: công tắc nguồn bên ngoài máy.
2	Dừng toàn bộ máy : Khi máy gặp trường hợp khẩn cấp, nhấn ngay công tắc này, tất cả các động cơ của máy sẽ ngừng chạy, để giảm tình trạng khẩn cấp, xoay nút theo hướng mũi tên, và công tắc sẽ bật lên.
3	Nút ấn một mảnh / hai mảnh: Được sử dụng để chuyển đổi giữa hộp ghim một mảnh và hộp ghim hai mảnh, ở trạng thái một mảnh, chỉ có đầu máy phía trên chạy, ở trạng thái hai mảnh, máy trên và máy dưới đầu chạy đồng thời.
4	Tự động khởi động: nhấn nút này ở chế độ tự động, nó được sử dụng cho công việc ghim hộp thông thường, nếu không thì đó là chế độ thủ công.
5	Thử ghim : Nút này chỉ ở chế độ thủ công, nhấn nút này để chạy đầu máy (lưu ý khi máy đang chạy servo, nhấn nút này để cấp động cơ servo chạy )
6	Nút di chuyển của đầu ghim trên và dưới: Nhấn nút theo hướng tương ứng để di chuyển đầu trên / dưới cho phù hợp, để đầu trên và dưới có thể di chuyển sang trái và phải.
7	Vị trí tấm chặn : Tùy theo kích thước của thùng carton cần đóng ghim, di chuyển vị trí của vách ngăn cấp liệu cho phù hợp, cẩn thận để không va chạm vào đầu máy và các bộ phận khác khi di chuyển.
8	Chuyển đổi quang điện: Đặt nút ở vị trí quang điện, điều khiển quang điện được sử dụng để tự động điều khiển ghim hộp, đặt trên vị trí bàn đạp chân, hộp ghim được kích hoạt sau khi đặt bìa cứng và nhấn công tắc chân.
