MÁY DÁN THÙNG CARTON BẾ LẠI ĐƯỜNG LẰN
Ký hiệu: GS-ZYJIX-009
(Cấu hình cao cấp có chức năng hút và cấp giấy đồng bộ trong toàn bộ quá trình, chức năng ép lại lần thứ hai chỉnh chính xác đường gấp của carton)

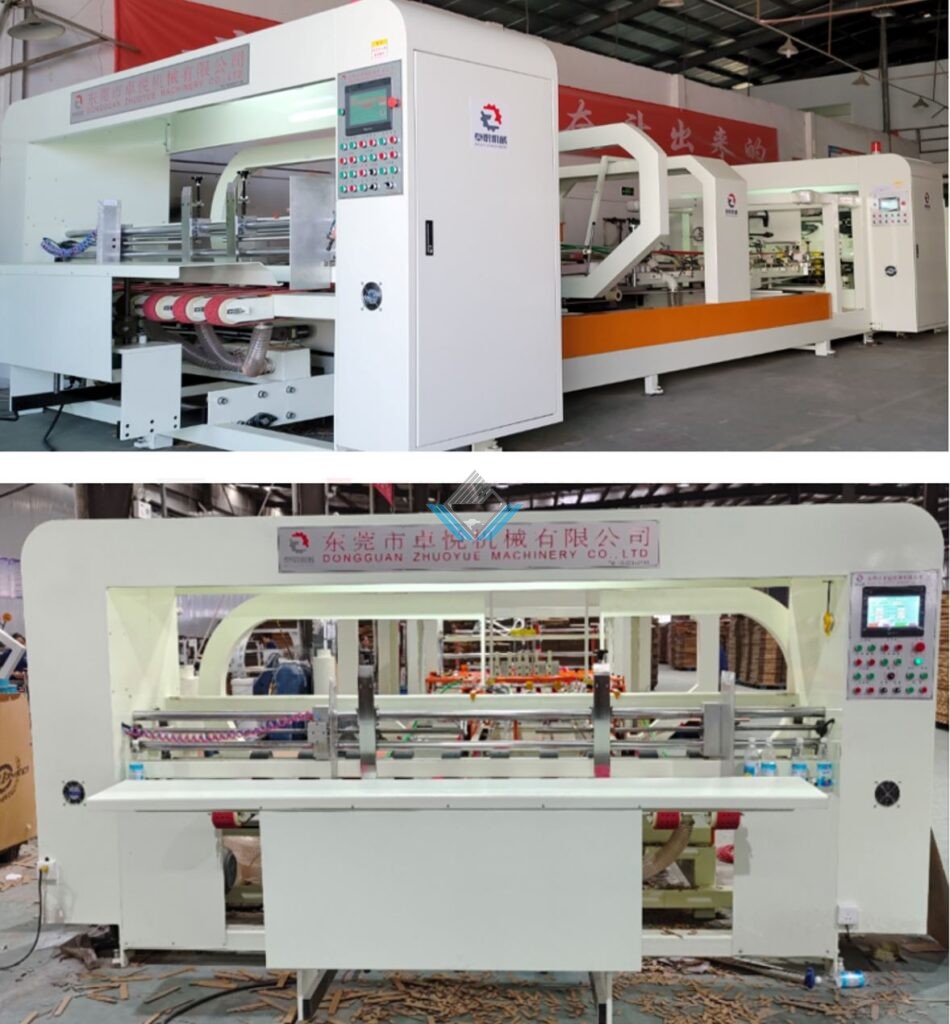

Hình ảnh máy dán thùng carton bế lại đường lằn:
Ghi chú: Hình ảnh chỉ mang tính tham khảo, vui lòng lấy máy thực tế làm chuẩn
Giới thiệu chức năng máy dán thùng carton bế lại đường lằn:

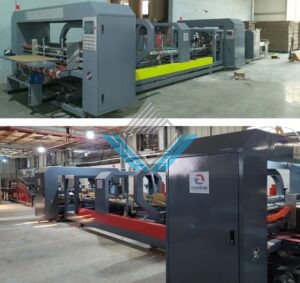

Đây là chiếc máy sản xuất tại Quảng Đông – Trung Quốc, dựa trên nhiều năm kinh nghiệm chế tạo máy dán hộp và máy đóng ghim, đã tổng hợp ưu điểm của các dòng máy dán – ghim tự động của châu Âu, Nhật Bản và Hàn Quốc, tạo ra thiết bị dễ bảo trì và có độ chính xác điều chỉnh cao.
Model này có các ưu điểm: Vận hành ổn định hơn, tốc độ cao hơn, sai số tạo hình nhỏ hơn, có thể đáp ứng tốt nhu cầu sản xuất của các doanh nghiệp bao bì giấy quy mô vừa và lớn.
Máy sử dụng bộ điều khiển servo chuyển động Yaskawa (Nhật Bản), hỗ trợ: Thay đổi đơn hàng bằng một phím bấm, tự động căn chỉnh đường gấp, bộ phận tạo hình lần 2 được trang bị cấu trúc ép trước. Cấu trúc truyền động trục vít me bi, toàn bộ hệ thống sử dụng biến tần, kết hợp hút gió toàn tuyến và băng tải đồng bộ để cấp giấy. Máy hỗ trợ chỉnh từ xa, dữ liệu truyền thông với hệ thống quản lý sản xuất ERP hỗ trợ kết nối video từ xa qua cloud .Toàn bộ đường truyền tín hiệu sử dụng dây truyền dữ liệu có chống nhiễu.
Máy dán hộp hoàn toàn tự động, có thể nhập dữ liệu trên màn hình cảm ứng và tạo đơn hàng chỉ bằng một nút bấm. Đồng thời được trang bị chức năng giám sát sản xuất và hiển thị tốc độ, hỗ trợ điều khiển từ xa để khởi động/dừng máy, và một số thao tác có thể dùng remote để điều chỉnh điện và tinh chỉnh vi mô.
Máy sử dụng biến tần điều tốc, tự động cấp giấy, gấp, đếm và xếp chồng đầu ra. Vận hành đơn giản, đáng tin cậy, có hệ thống quản lý đơn hàng và giao diện người–máy (HMI).
Thiết kế thân thiện với người dùng, có thể chuyển đơn nhanh trong 3–5 phút, thuận tiện, nhanh chóng và dễ hiểu.
Thông số kỹ thuật máy dán thùng carton bế lại đường lằn:
|
Model |
GS-ZYJIX-009 |
| Kích thước giấy carton dán hộp tối đa (A) |
2600 mm |
|
Kích thước giấy carton dán hộp tối thiểu (A) |
680 mm |
| Kích thước thùng carton dán hộp tối đa (B) |
1200 mm |
|
Kích thước giấy carton dán hộp tối thiểu (B) |
300 mm |
| Kích thước giấy carton dán hộp tối thiểu (C) |
120 mm |
|
Tốc độ sản xuất tối đa |
110 m/phút |
| Loại giấy carton sử dụng |
Carton 3 lớp, 5 lớp, 7 lớp |
|
Kích thước máy (D × R× C) |
Khoảng 13 × 5 × 1.9 m |
| Trọng lượng máy |
Khoảng 11 tấn |
|
Tổng công suất máy |
Khoảng 50 kW |
Cấu hình máy dán thùng carton bế lại đường lằn:
1, Bộ cấp giấy: Bộ phận dùng để tạo hoặc ép lại các đường gấp trên tấm carton
– Sử dụng băng tải hút gió rộng 70mm để cấp giấy, tốc độ nhanh và độ chính xác cao. Hai tấm chặn trái/phải có thể tự động điều chỉnh theo loại sản phẩm, giúp hoàn thành việc cấp giấy tự động nhanh chóng. Được trang bị động cơ điều khiển bằng biến tần để điều chỉnh khoảng cách cấp giấy.
– Cấu trúc cấp giấy sử dụng nhiều cụm băng tải nhập khẩu kết hợp với hệ thống hút gió áp lực cao để cấp giấy. Lưu lượng gió có thể điều chỉnh. Hai tấm chặn bên trái/phải và khay giấy phía sau có thể tự động điều chỉnh vị trí bằng điện. Sử dụng phương pháp cấp giấy cạnh trước bằng servo Yaskawa, giúp cấp giấy theo khoảng cách ổn định, có trình tự, đồng thời hỗ trợ vận chuyển tốt hơn đối với các tấm carton bị cong hoặc không phẳng.
– Tấm chặn bên trái được trang bị chức năng vỗ chỉnh bằng xy-lanh khí nén, có thể dùng để chỉnh lại khi chồng giấy bị xếp không phẳng.
– Hai cụm dao cấp giấy phía trước có thể điều chỉnh cao thấp tùy theo độ dày mỏng của tấm carton.
– Sau khi giấy được đưa ra, máy được lắp thêm 2 bộ con lăn ép trước, giúp tùy theo chất liệu và độ cứng của giấy carton mà thực hiện ép trước, làm giảm độ dày của lớp sóng. Điều này tạo điều kiện thuận lợi cho bộ phận gấp hoạt động, giúp hạn chế các lỗi như: lệch tạo hình, khe hở lớn/nhỏ và hiện tượng kéo lệch, từ đó tăng độ chính xác.
– Thùng keo được lắp ở phía trái theo hướng cấp giấy. Con lăn keo làm bằng thép không gỉ, có khả năng chống ăn mòn rất tốt. Hệ thống lăn keo dạng con lăn giúp bôi keo chính xác và đồng đều. Chiều rộng tiêu chuẩn của con lăn keo là 25mm.
2, Bộ xếp chồng giấy:
– Sử dụng kết cấu tạo hình hộp tiên tiến và phổ biến trên thế giới, giúp các góc cạnh sau khi tạo hình đẹp và thẩm mỹ. Phần giữa của băng tải sử dụng hút gió toàn bộ hành trình phía dưới, với áp suất gió cao giúp hút và giữ tấm carton ổn định hơn, đảm bảo giấy đi thẳng, gọn gàng và theo khoảng cách có trình tự.
– Thay đơn bằng một phím bấm, điều chỉnh dao
– Tốc độ băng tải đồng bộ với máy chủ. Băng tải trên và dưới đều sử dụng biến tần, có thể điều chỉnh thủ công tùy theo nhu cầu, giúp kiểm soát độ song song trái–phải khi gấp giấy và tăng độ chính xác khi tạo hình.Băng tải được thiết kế dạng có răng cưa để chống trượt, giúp khắc phục tình trạng trượt lệch khi chạy các loại thùng carton có bề mặt phủ bóng, tránh hiện tượng chạy lệch đường.
-Ở giữa bộ phận gấp được trang bị cấu trúc hiệu chỉnh hình hộp, gồm 3 bộ con lăn hỗ trợ ép trong và ép ngoài. Hai bên trái và phải có thể hoạt động đồng bộ ngẫu nhiên, hoặc cũng có thể điều chỉnh độc lập từng bên bằng biến tần tăng/giảm tốc tùy theo tình trạng thực tế của tấm carton, nhằm khắc phục hiện tượng lệch theo đường rãnh gấp.
Cấu trúc này giúp cải thiện độ chính xác khi tạo hình thùng carton, đồng thời giảm đáng kể các lỗi như khe hở lớn/nhỏ và hiện tượng kéo lệch. Thiết bị được thiết kế đặc biệt cho các loại carton có định lượng giấy cao (thường là thùng đựng trái cây), đảm bảo hiệu quả tạo hình đẹp và chắc chắn.
– Cơ cấu chỉnh hình có thể điều chỉnh tinh theo kích thước thùng carton, chiều cao và độ dày lớp sóng, giúp thùng sau khi tạo hình có bề mặt đẹp hơn và đường mép dán đạt độ đồng đều cao nhất có thể.
3, Bộ phận vỗ tạo hình: Ép trước và ép ngược đường gấp:
Bộ phận cấn lằn: Hai tấm dẫn hướng bên trái và bên phải có thể tự động điều chỉnh độ rộng, đồng thời có cơ cấu điều chỉnh áp lực tự động, phù hợp với độ dày của carton. Thực hiện ép lại lần thứ hai đối với các đường gấp thẳng số 2 và số 4, đảm bảo quá trình gấp chính xác hơn và nâng cao chất lượng tạo hình thùng carton. Chức năng ép đường gấp và ép lại lần 2, giúp việc gấp hộp chính xác hơn. Băng tải có chiều rộng khoảng 80mm.
– Bộ chỉnh lệch có chức năng chỉnh lệch sai tốc lần hai, mục đích là để chỉnh lệch các thùng carton bị lệch hoặc không phẳng.
– Cấu trúc chỉnh lệch sử dụng động cơ servo Yaskawa (Nhật Bản). Khi nhận tín hiệu, hệ thống có thể khởi động tức thời với tốc độ cao, thực hiện chuyển động reset,reset một vòng rồi tự về vị trí ban đầu và lặp lại theo chu kỳ liên tục.
– Tấm chặn phía trước của bộ vỗ giấy sử dụng động cơ servo kết hợp nguyên lý đòn bẩy, giúp định vị nhanh chóng, chính xác và ổn định.
– Băng tải dưới hai bên của bộ vỗ giấy hoạt động đồng bộ với máy chủ. Con lăn ép phía trên tạo lực ép nhẹ nhằm tăng độ đàn hồi của tấm ép, vừa tăng ma sát giúp ổn định sản phẩm, vừa tránh va chạm trực tiếp gây ảnh hưởng đến thùng carton.
- Bộ hiệu chỉnh
Có thể điều chỉnh tốc độ băng tải trên và dưới theo yêu cầu của thùng carton, giúp giảm tối thiểu sai lệch giữa các đường cao thấp của thùng. Hai tấm dẫn hướng bên trái và bên phải được trang bị con lăn hiệu chỉnh, dùng để điều chỉnh độ lớn/nhỏ của mép dán thùng carton. Hệ thống servo hiệu chỉnh, sau khi thùng carton đi qua con lăn chỉnh, sẽ tiếp tục thực hiện hiệu chỉnh lần nữa, giúp sản phẩm đạt độ hoàn thiện cao hơn và chất lượng tốt hơn.
5.Bộ đếm và xếp chồng (tùy chọn, phù hợp máy đóng ghim – dán hộp tích hợp )
– Sử dụng phương thức xếp chồng trên – chạy dưới để vận chuyển và thu gom sản phẩm. Có chức năng vỗ căn chỉnh, chỉnh lệch và định hình sản phẩm. Đồng thời trong quá trình xếp chồng cũng đóng vai trò như một cấu trúc giảm tốc và tăng tốc, giúp hỗ trợ quá trình dán hộp tốt hơn, tăng khả năng ép dán và tạo hình, dán chắc chắn hơn.
– Băng tải đồng bộ tốc độ với máy chủ , đồng thời cũng có thể lựa chọn chế độ điều chỉnh độc lập tăng/giảm tốc tùy theo tình hình sản xuất thực tế để phù hợp vận hành.
– Chiều cao thùng được điều chỉnh tự động, điều chỉnh chế độ nhấp chạy bằng điện. Cấu trúc hiệu chỉnh sử dụng chuyển động qua lại hoạt động theo chu kỳ và có thể sử dụng lặp lại liên tục.
– Hệ thống đẩy thu và xếp chồng giấy, được trang bị cấu trúc lật thùng (tùy chọn theo loại máy). Thiết kế chủ yếu dành cho các loại carton có định lượng cao và độ phẳng cao, giúp khắc phục hiện tượng thùng bị bật ngược khi dùng cấu trúc chèn từ dưới lên, đồng thời tránh sai số đếm do đếm liên tục gây ra lệch số liệu. Nhờ đó nâng cao đáng kể chất lượng đếm, đồng thời đảm bảo xếp chồng chính xác, gọn gàng. Việc xả và vận chuyển ổn định, có trình tự , tạo điều kiện thuận lợi cho công đoạn bó và đóng thùng tự động.
– Băng tải đếm và cấu trúc đẩy đều sử dụng ly hợp điện từ, cho phép truyền động tiếp xúc tức thời. Quá trình khởi động và phanh được thay đổi luân phiên, hoạt động thường xuyên nhưng phản hồi linh hoạt, độ ồn thấp và khả năng chống mài mòn cao.
Danh sách linh kiện máy dán thùng carton bế lại đường lằn:
|
STT |
Tên linh kiện | Thương hiệu |
| 1 | Màn hình cảm ứng |
Inovance |
|
2 |
PLC | Inovance |
| 3 | Thiết bị điện áp thấp |
Biến áp tự ngẫu cách ly bán dẫn ba pha |
|
4 |
Động cơ chính và động cơ điều chỉnh | Taiwan Wanxin Taibang |
| 5 | Vòng bi truyền động chính |
NSK / KOYO / NTN / China |
|
6 |
Động cơ chính bộ phận cấp giấy và máy đóng ghim | Yaskawa / Inovance |
| 7 | Linh kiện khí nén |
AIRTAC |
|
8 |
Dây đai đồng bộ và băng tải |
GATES / POLYMAX |
