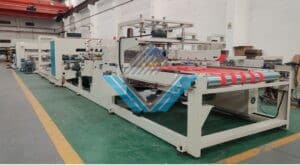

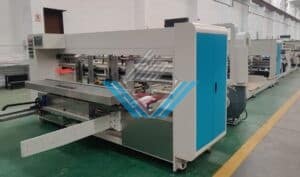

Máy dán thùng carton Guangfang

Đặc điểm

Toàn bộ máy sử dụng điều khiển PLC và màn hình cảm ứng, đồng thời có thể thao tác bằng nút bấm. Các chức năng vận hành chính như: Tấm chặn bên, con lăn bôi keo, gấp hộp, vỗ trước, vỗ sau… sử dụng điều chỉnh tự động theo quản lý đơn hàng hoặc điều chỉnh tự động bằng nhập dữ liệu, các chức năng điều chỉnh khác đều sử dụng điều chỉnh điện hoặc điện hiển thị số, thao tác điều chỉnh đơn giản, thay đổi đơn hàng nhanh chóng.

2

Sử dụng phương thức cấp giấy bằng băng tải loại hút gió, kết cấu đơn giản, tốc độ nhanh, cấp giấy chính xác.

4

Có chức năng chỉnh lệch hai lần,  loại bỏ hiện tượng kích thước miệng  thùng không đều, giảm tỷ lệ phế phẩm.

6

Bộ phận thu giấy tự động đếm, xếp chồng thành kiện và xuất kiện hoàn chỉnh, tốc độ nhanh, độ chính xác cao.

8

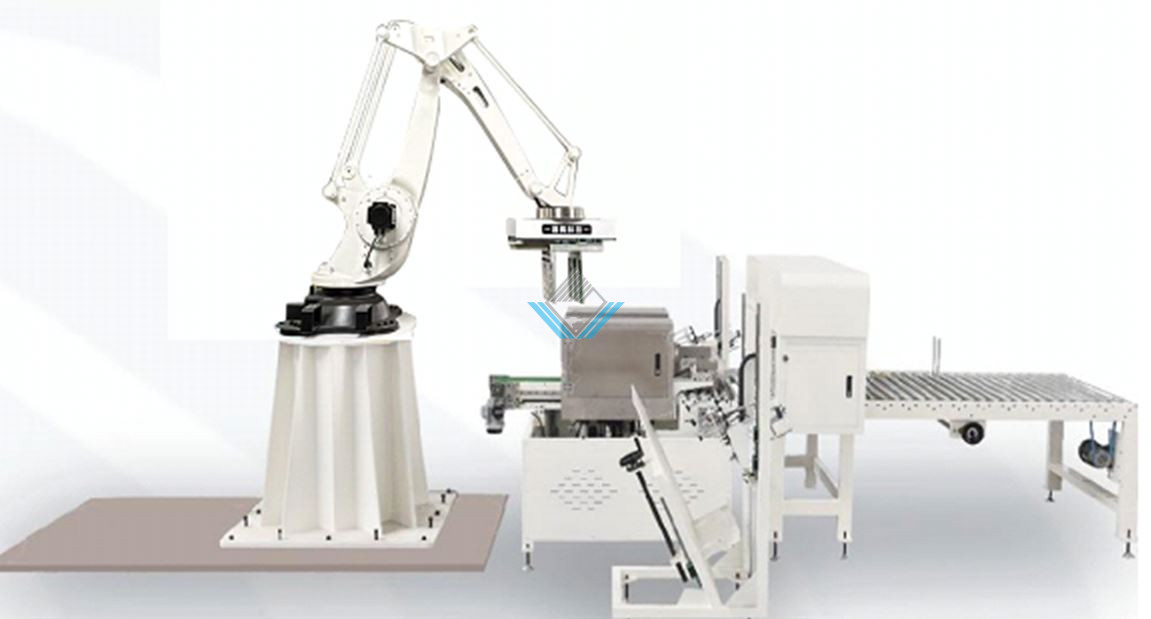

Có thể kết nối với máy đóng gói, máy bó dây tự động, tốc độ liên kết toàn dây chuyền nhanh, tiết kiệm nhân công.

Model

130 m/phút

Khổ giấy cấp giấy tối đa  (F×A)

250 × 560

Khổ cấp giấy  tối đa  (C+B)

140 + 140

Khổ cấp giấy tối đa  (C +B) ( C=80)

80 + 900

Khổ cấp giấy tối thiểu  (C +B) ( C=80)

14400 × 3400 × 2200

Trọng lượng máy

18kw

Tổng công suất

23 kw

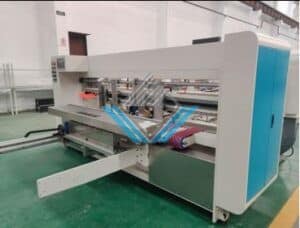

1,Sử dụng phương thức cấp giấy bằng băng tải loại hút gió, ly hợp điện từ điều khiển bật và tắt cấp giấy, đồng thời vận hành đồng bộ liên tục hoặc đồng bộ gián đoạn theo máy chủ.

2.Tấm chặn bên điều chỉnh điện hoặc điều chỉnh tự động theo quản lý đơn hàng, khe hở tấm chặn trước vi chỉnh bằng tay quay, nâng giấy điều chỉnh điện.

3.Bộ phận cấp giấy được trang bị con lăn trước, khe hở  con lăn ép trước điều chỉnh điện hoặc điều chỉnh tự động theo đơn hàng, dịch chuyển ngang trái phải đồng bộ theo tay đỡ trái phải của bộ phận gấp, thuận tiện cho việc chỉnh máy, tiết kiệm thời gian chỉnh máy.

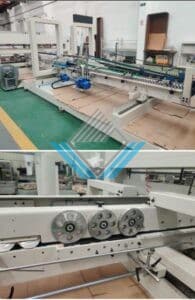

4.Thùng keo dịch chuyển ngang trái phải bằng điều chỉnh điện hoặc điều chỉnh tự động theo đơn hàng, con lăn bôi keo sử dụng động cơ biến tần độc lập truyền động, vận hành đồng bộ theo máy chủ.

1,Dây đai truyền giấy chính bên trái và bên phải đều sử dụng phương thức truyền động bằng dây đai đồng bộ, đảm bảo truyền giấy chính xác, lực căng chính của dây đai đồng bộ được bố trí ở giữa bộ phận gấp hộp, đảm bảo bề mặt truyền giấy của dây đai đồng bộ luôn ở trạng thái căng tự nhiên.

2,Dầm chính tay đỡ trái phải của bộ phận gấp hộp đều sử dụng kết cấu đỡ cố định ba đoạn và trượt bằng ray dẫn hướng thẳng, đảm bảo tính ổn định của dầm chính khi vận hành, điều chỉnh trái phải của dầm chính sử dụng trục bánh răng ba đoạn để di chuyển đồng bộ, có thể điều chỉnh điện đồng bộ hoặc điều chỉnh tự động theo quản lý đơn hàng.

3,Bộ phận gấp hộp được trang bị cơ cấu cấn lằn và tấm dẫn hướng cấn lằn , đảm bảo việc tạo hình cấn lằn chính xác hơn.

4，Dây băng tải  trên của bộ phận gấp được trang bị nhiều con lăn , đảm bảo định hình thùng carton gấp chính xác, các con lăn định hình bên trái và bên phải đều có thể vi chỉnh thủ công để đảm bảo hiệu chỉnh chính xác hiện tượng kích thước miệng của thùng carton sau khi gấp.

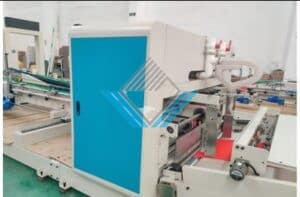

1,Bộ phận định hình được trang bị cơ cấu vi sai, sử dụng bộ vi sai để điều khiển truyền động vi sai của băng tải trên chỉnh lệch, dùng để hiệu chỉnh hiện tượng miệng kéo xéo của thùng carton dán keo.

2,Dịch chuyển ngang trái phải của dây đai đồng bộ trên dưới sử dụng điều chỉnh điện, dây đai trên dưới sử dụng vật liệu nhập khẩu hoàn toàn, bền  và tuổi thọ cao.

3,Trang bị hai quạt trung áp lưu lượng gió lớn, có thể điều chỉnh hiệu quả lưu lượng gió, ngăn hiện tượng thùng carton bị bật ngược do kích thước thùng khác nhau.

4,Động cơ kết hợp ray dẫn hướng thẳng điều khiển cơ cấu chỉnh hàng chuyển động trước sau, hiệu chỉnh hiện tượng miệng kéo xéo của thùng carton, đảm bảo dán hộp chính xác.

5,Vị trí rãnh chỉnh hàng được trang bị tấm chặn giấy trái phải, cảm biến quang điện vị trí thấp, trung và cao, dùng để đảm bảo số lượng thùng carton lưu tạm, đảm bảo đủ keo dán và thời gian ép dán.

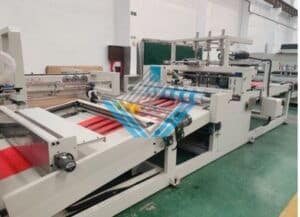

1,Khoảng cách vị trí tấm chặn sử dụng điều chỉnh điện hoặc điều chỉnh tự động theo quản lý đơn hàng, trên tấm chặn được trang bị lá ép lò xo để ép giấy, đảm bảo thùng carton dán keo không bị bật ngược lại.

2, Phía dưới dây đai nhận giấy được trang bị cơ cấu hút gió hỗ trợ định vị, đảm bảo thùng carton sau khi gấp không bị xê dịch hoặc lệch nghiêng.

3, Rãnh lưu giấy và khoảng cách vị trí chỉnh lệch sử dụng điều chỉnh điện hoặc điều chỉnh theo quản lý đơn hàng, điều khiển chương trình bằng xi lanh tốc độ cao thực hiện các thao tác lưu giấy, đếm và xả liệu.

4,Phía trên vị trí chỉnh hàng của thùng carton được trang bị cơ cấu con lăn ép không tỳ, đảm bảo thùng carton sau chỉnh hàng được xếp chồng và xả ra ngay ngắn.

5, Phía trên bộ phận xả liệu được trang bị truyền động độc lập cùng dây đai ép kiểu kéo dài, ngăn hiện tượng bật ngược khi truyền tải các thùng carton đã dán keo và xếp chồng.

6, Dây đai phía dưới bộ phận xả liệu sử dụng truyền tải độc lập hai đoạn, dây đai truyền tải sẽ khởi động xả liệu theo quãng đường vận hành của các thùng carton đã ép dán và xếp chồng.

STT

NTN

2

Harbin

4

Dongguan Chuanming

6

XINBEX

8

Hantang

10

Siemens

12

Schneider

14

Omron

STT

Siemens

2

Dongguan Chuanming

4

Siemens

6

Omron

8

Vòng bi

XINBEX / LIPUDA

10

Ray dẫn hướng / Con trượt

EPHIPPIDAE

Large Open Precision

12

AirTAC

Bộ ba nguồn khí

Nikki Shindo

Cảm biến

17

IDEC

STNC
