MÁY CẮT DAO QUAY ĐỊNH VỊ HÌNH IN ĐỘ CHÍNH XÁC CAO

Ký hiệu: D920

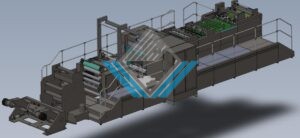

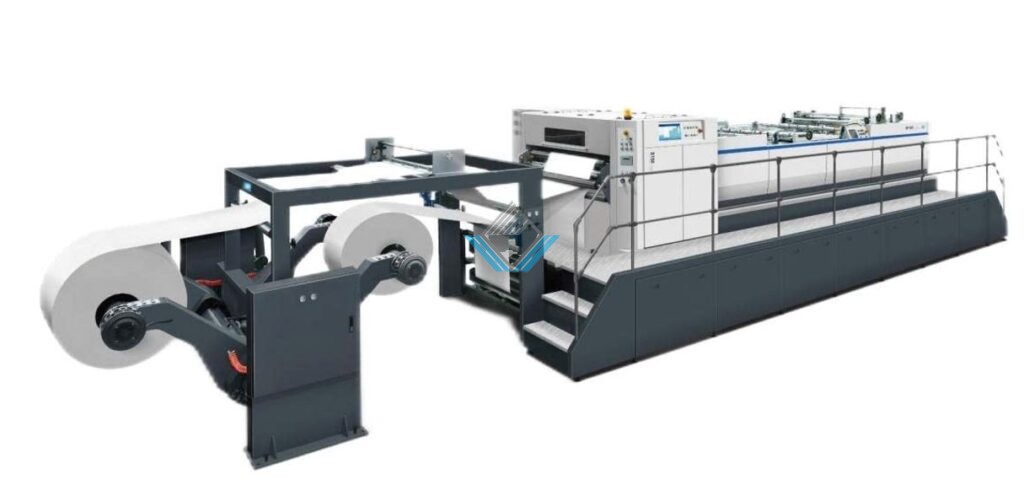

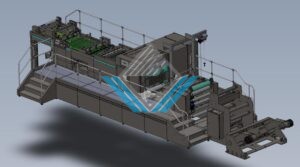

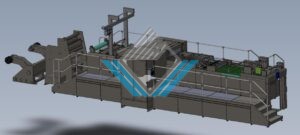

Hình ảnh máy cắt dao quay định vị hình in:

Video máy cắt dao quay định vị hình in:

Giới thiệu máy cắt dao quay định vị hình in:

Đây là chiếc máy thiết kế đặc biệt cắt từ cuộn ra tờ với 2 dao quay cắt chính xác theo hình in, ốc in, bong in.
Ứng dụng cho các đơn vị in cuộn như in bao thuốc lá, hộp rượu, hộp mỹ phẩm yêu cầu độ chính xác cao 0.06mm.

Thông số kỹ thuật máy cắt dao quay định vị hình in:

Model	D920
Độ chính xác cắt ngang	±0.06mm ( tốc độ đều)
Độ chính xác cắt dọc	±0.06mm
Tốc độ cắt tối đa	220m/phút
Thời gian tăng giảm tốc độ 0-220m	≦40 giây
Định lượng giấy	150-350g
Chiều rộng cắt tối đa	920mm
Chiều rộng cắt biên tối thiểu	2mm
Chiều cao thu giấy	1300mm
Khoảng cách từ quang điện theo dõi màu đến mũi dao cắt	490mm
Đường kính thu màng (Đối với các đơn vị in bao bì thuốc lá in trên màng sau đó bóc lớp màng ra và thu lại màng thừa)	600mm
Tản nhiệt tủ điện	Lắp thêm điều hòa để làm mát và tản nhiệt
Sản lượng	Sản lượng thực tế phụ thuộc vào chất liệu giấy, định lượng giấy (gsm), chiều dài cắt, số lượng cuộn giấy, tay nghề của người vận hành và tình trạng vận hành máy, v.v.

Danh sách cấu hình máy cắt dao quay định vị hình in:

Số TT	Tên linh kiện	Thương hiệu	Ghi chú
1	Module nguồn S120	Siemens	6SL3130-6TE23-6AA3
2	Cuộn kháng S120	Siemens	6SL3000-0CE23-6AA0
3	Module động cơ dao cắt	Siemens	53.0 KW
4	Module động cơ kéo dẫn máy chủ	Siemens	6SL3120-1TE22-4AC0 (9.0KW)
5	Module động cơ hai trục	Siemens	6SL3120-2TE21-8AC0
6	Biến tần băng tải tốc độ thấp	Siemens	6SL3210-1KE18-8UF1 (1.5KW)
7	Động cơ dao cắt hai dao	Siemens	53.0KW
8	Động cơ kéo dẫn máy chủ	Siemens	1PH8107-1DF02-2BA1 (9.0KW)
9	Động cơ kéo trước	Siemens	1PH8105-1DF02-2BA1 (7.0KW)
10	Động cơ băng tải tốc độ cao	Siemens	1PH8101-1DF02-2BA1 (3.7KW)
11	Màn hình cảm ứng chính	Siemens	6AV2128-3QB06-0AX1 (15 inch)
12	Màn hình cảm ứng phụ	Siemens	6AV2128-3KB06-0AX1 (10 inch)
13	Màn hình vận hành	Siemens	6AV6648-2AC11-3AX0 (7 inch)
14	Bộ điều khiển	Siemens	6ES7615-4DF10-0AB0 (S7-1500)
15	Hệ thống chỉnh lệch E+L	Germany	DRB39NB1050
16	Bộ khuếch đại lực căng E+L	Germany	PA6210
17	Cảm biến lực căng E+L	Germany	PD5020
18	Bộ giảm tốc hành tinh dẫn kéo máy chủ	Liming- Taiwan	PB180-4-P0
19	Giá dao trên cắt biên trái	Maxcess	HUK2-L/A-LF-D6
20	Giá dao trên cắt biên phải	Maxcess	HUK2-R/A-LF-D6
21	Dao dưới cắt biên	Maxcess	203.2×152.4×40 – 5°
22	Động cơ trục dao cắt biên	Hechuan	SV-X2MM150S-N2LA
23	Servo trục dao cắt biên	Hechuan	SV-X2EA150A-A
24	Màn hình bàn thu giấy	Fanyi	FE7043WE

Cấu hình máy cắt dao quay định vị hình in:

Số TT	Cấu hình máy
1	Chân nâng cuộn giấy + hệ thống phụ trợ: – Đường kính xả cuộn tối đa: 1600 mm. Sử dụng xung encoder kết hợp cảm biến số vòng, thông qua thuật toán lập trình để tính toán đường kính cuộn giấy. – Bàn nối giấy được trang bị hệ thống chỉnh lệch. – Động cơ servo / con lăn đồng bộ dùng cho hệ thống dẫn kéo trước, kết hợp cảm biến áp lực tạo hệ thống kiểm soát lực căng vòng kín.
2	Hệ thông thu màng: – Thiết kế bộ tách màng dạng nhỏ gọn, giúp thu màng ổn định và phẳng.
3	Hệ thống cắt biên: – Trang bị thiết bị chỉnh lệch độ chính xác cao E+L (chỉnh lệch 2 lần), lắp đặt dưới sàn thao tác tại cửa vào giấy, đảm bảo giấy vào ổn định. – Dao trên đường kính 150 mm / dao dưới đường kính 203 mm (tích hợp trục dao dưới truyền động). Vị trí lắp dao cắt biên tại cổng nạp giấy của máy chủ.
4	Hệ thống dẫn kéo giấy: – Động cơ servo/ bộ giảm tốc truyền động. – Giá cố định cảm biến theo dõi màu chắc chắn, không rung lắc. – Thiết kế dẫn giấy góc ôm lớn (đường kính lô dẫn giấy lớn hơn), giúp nâng cao hiệu quả và năng suất sản xuất. – Lô cao su ép giấy trước dao + lô cao su dạng phẳng có độ cao ở giữa.
5	Hệ thống truyền động: – Động cơ servo truyền động trực tiếp. – Thiết kế thay dao kiểu mở, xung quanh giá dao có đủ không gian thao tác, đảm bảo dụng cụ có thể tháo lắp dao dễ dàng, không bị cản trở.
6	Hệ thống thu giấy: – Con lăn giảm tốc ép giấy kiểu xếp chồng vảy cá + hút đuôi giấy – Ra giấy bên hông (mặt thao tác) – Điều khiển tự động tấm rung di động / tấm chặn giấy – Chiều dài bàn thu giấy tự động phù hợp.
7	Hệ thống hút gió và khử bụi: -Trên băng tải tốc độ cao thiết kế 2 hệ thống hút gió khử bụi.
8	Hệ thống thông minh: – Thu giấy thông minh không cần dừng máy, không giảm tốc độ.
