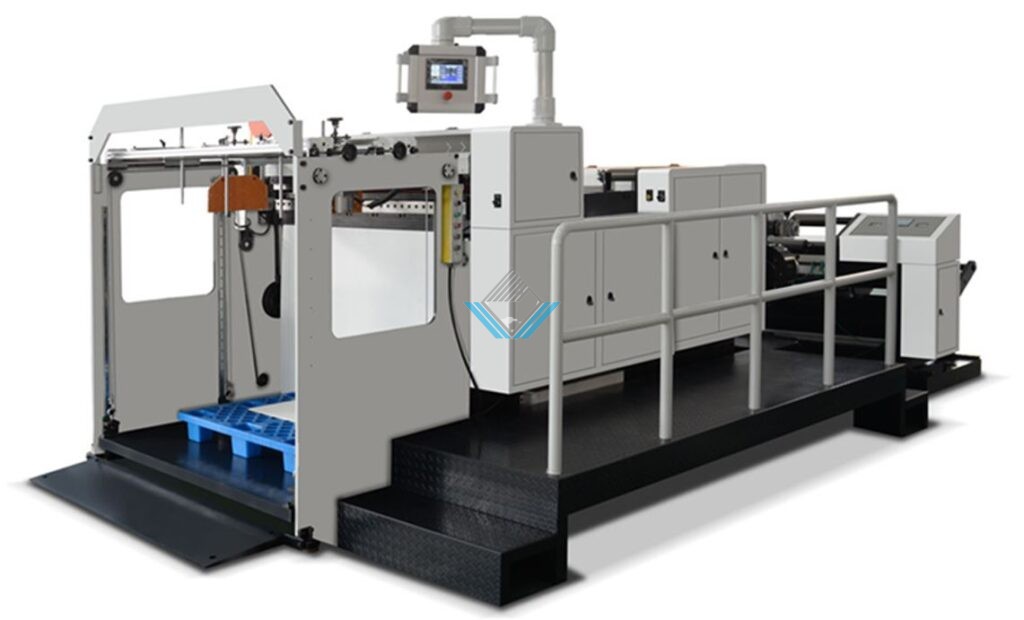

Máy cắt cuộn ra tờ dao ngang (Cắt theo ốc in, bong in)

Số TT

Điều chỉnh tốc độ máy chủ bằng biến tần,  hệ thống điều khiển PLC kết hợp với màn hình cảm ứng, tự động đếm sản phẩm, tự động cắt theo chiều dài cài đặt, báo lỗi và dừng máy khi máy xảy ra sự cố  và điều khiển lực căng tự động.

2

Khung máy được chế tạo từ thép tấm chất lượng cao dày 16 mm, giá đỡ dao cắt ngang sử dụng kết cấu đúc chịu lực nặng, các quả lô dẫn hướng bằng hợp kim nhôm được xử lý cân bằng tĩnh.

4

Bàn thu liệu là bàn xếp chồng tự động nâng hạ.

Model

φ1500mm

Chiều rộng cắt tối đa

300-1200mm (tiêu chuẩn)

Tốc độ cắt

±0.2mm

Tổng công suất

4200kg

Kích thước máy ( DxRxC)

5600×2200×1800mm

Số TT

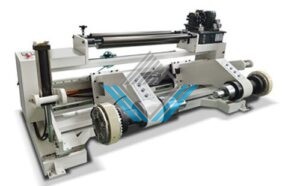

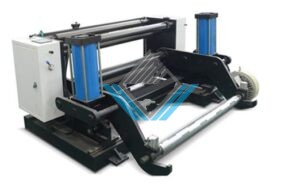

 Bộ phận xả cuộn: Sử dụng kết cấu xả cuộn bằng trục khí nở (tùy chọn loại xả cuộn thủy lực không trục).

-Khung máy được chế tạo theo kết cấu liên kết giữa thép tấm và chi tiết đúc.

-Hệ thống điều khiển lực căng sử dụng bộ điều khiển lực căng bằng bột từ, bộ ly hợp bột từ China, lực căng 20kg: 01 bộ.

-Phương thức điều khiển: Thông qua PLC (Panasonic – Japan), điều khiển theo chế độ côn.

-Trục xả cuộn sử dụng 01 trục khí nở 3 inch, hệ thống cơ cấu cấp liệu tự động bằng khí nén.

-Bộ phận xả cuộn được trang bị hệ thống chỉnh biên tự động bằng siêu âm, bộ chỉnh lệch thương hiệu Zhongqing:  01 bộ.

2

Bộ phận máy chủ : Khung máy được chế tạo bằng thép tấm chất lượng cao dày 16 mm.

1,Cụm kéo liệu :

-Kết cấu: Kéo chủ động – ép bị động.

-Lô dẫn truyền động có thể điều chỉnh lực căng lên xuống.

-Phương thức điều chỉnh: Điều chỉnh thủ công

-Động cơ sử dụng biến tần điều chỉnh tốc độ, công suất 1.5 kW.

-Hệ thống lực căng trên dưới sử dụng phương thức dẫn kéo bằng khí nén.

2, Cơ cấu cấp liệu:

-Bộ phận truyền động chủ động sử dụng phương thức định vị điều khiển bằng servo.

-Động cơ servo Inovance 3kW : 01 bộ.

-Hệ thống điều khiển công nghiệp của toàn máy sử dụng phương thức điều khiển kỹ thuật số, động cơ chính truyền động bằng con lăn chủ động để định vị.

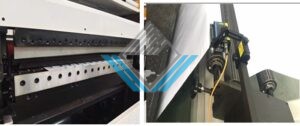

Bộ phận cắt:

-Phương thức cắt: Dao dưới cố định, dao trên chủ động thực hiện thao tác cắt.

-Gá lắp dao sử dụng kết cấu đúc chịu lực nặng.

-Phương thức vận hành: Điều chỉnh vị trí dao bằng thủ công.

-Động cơ chính sử dụng động cơ điều chỉnh tốc độ bằng biến tần (1.5 kW), thương hiệu Shanghai: 1 bộ.

-Biến tần sử dụng thương hiệu SINEE, công suất 1.5 kW (01 bộ).

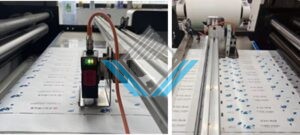

-Trang bị hệ thống kiểm soát dấu màu cho giấy in, cảm biến định vị dấu màu sử dụng thương hiệu Leuze – Châu Âu:  01 bộ.

Bộ phận cắt dọc:(Đây là bộ phận optional tuỳ chọn mua thêm nếu có nhu cầu)

-Phương thức cắt : Dao dưới chủ động, kéo dao trên để thực hiện cắt dạng lăn.

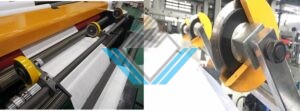

-Sử dụng kết cấu dao tròn (kèm theo máy 03 bộ).

-Độ chính xác cắt : ±0.2 mm.

-Phương thức vận hành: Điều chỉnh vị trí dao bằng thủ công.

-Mép phế liệu được thổi và thu gom bằng hệ thống quạt hút – thổi, quạt công suất 0.75 kW.

Bộ phận thu giấy tự động:

-Nâng hạ bàn xếp chồng giấy bằng khí nén, khi giấy được xếp đạt đến độ cao nhất định, bàn sẽ tự động hạ xuống.

-Chiều cao xếp chồng giấy hiệu dụng tối đa: 1200 mm (51″).

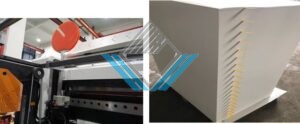

-Thiết bị vỗ giấy:

+ Tấm chặn phía trước cố định để vỗ giấy.

+ Hai bên sử dụng cơ cấu vỗ rung bằng điện động để vỗ giấy.

+ Tấm chặn phía sau có thể điều chỉnh được.

3

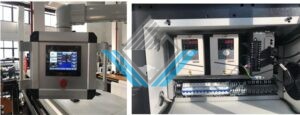

Bộ phận điều khiển điện: Toàn bộ máy sử dụng hệ thống điều khiển công nghiệp PLC.

-PLC sử dụng thương hiệu Panasonic- Japan, màn hình cảm ứng sử dụng thương hiệu Weinview-Taiwan.

-Các công tắc, nút nhấn, nguồn điện… của toàn máy sử dụng thương hiệu Schneider và Mean Well – Taiwan.

-Thiết bị khử tĩnh điện: 1 bộ

Thiết bị phụ trợ:Khách hàng tự chuẩn bị, máy nén khí không nằm trong phạm vi cấu hình tiêu chuẩn:

-Nguồn điện: Nguồn 3 pha 4 dây, điện áp 380V / 50Hz, có aptomat bảo vệ.

-Nguồn khí nén: Áp suất tối đa 0.8 MPa.
