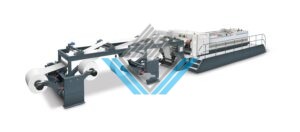

MÁY CẮT CUỘN 2 DAO QUAY THÔNG MINH

Ký hiệu : D150

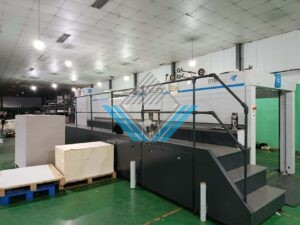

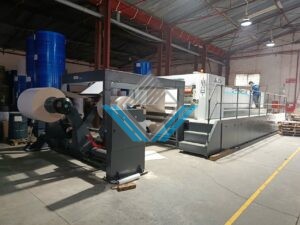

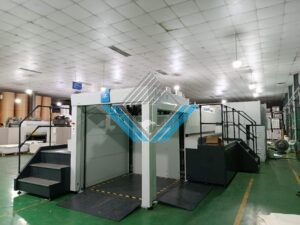

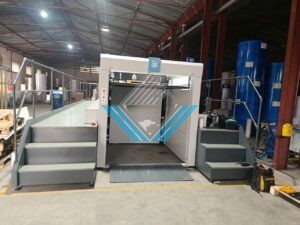

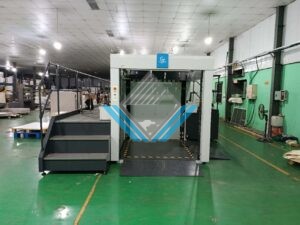

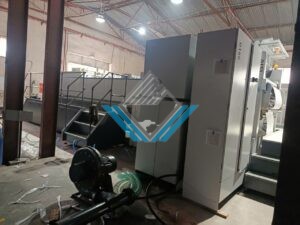

Hình ảnh máy cắt cuộn 2 dao quay thông minh:

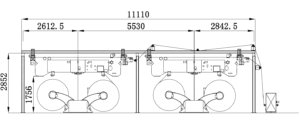

SƠ ĐỒ LẮP ĐẶT MÁY MÁY CẮT CUỘN

Video máy vận hành:

Chiều cao chồng giấy thu ( gồm palet)	1600mm
Áp suất khí nén	5-8bar
Lượng khí dùng	20L/phút
Tổng công suất	90kw
Điện áp	380±5%, 50Hz
Tổng trọng lượng máy	2150kg
Tổng chiều dài máy A	1600mm
Tổng chiều rộng máy B	4700mm
Chiều cao máy C	2450mm
Chiều dài cắt D	8860mm
Khoảng cách cuộn giấy nạp E	600mm
Khoảng cách cuộn giấy thu F	3000mm
Khoảng cách mặt truyền động G	600mm

Chiều dài cắt và tốc độ cắt tham khảo:

Chiều dài cắt (mm)	Tốc độ mét /phút	Tốc độ dao/ phút
³1700	210	<131
³1400<1700	260	³162<185
³1200<1400	280	³200<233
³1000<1200	300	³250<300
³800<1000	300	³300<375
³700<800	300	³375<400
³650<700	230	³328<353
³600<650	180	³246<300
³550<600	160	³266<290
³500<550	120	³218<240
³450<500	90	³180<200
³400<450	70	³155<175

Đặc điểm máy cắt cuộn 2 dao quay thông minh:

Số TT	Đặc điểm
1	Máy cắt giấy điều khiển bằng động cơ servo, toàn bộ máy được điều khiển và vận hành tập trung bởi bộ điều khiển lập trình CT. Giao diện vận hành màn hình máy tính điều khiển công nghiệp, hiển thị tất cả dữ liệu chức năng, thao tác đơn giản.
2	Chân nâng cuộn giấy thô sử dụng hệ thống thủy lực không trục hình nón, sử dụng ben thủy lực để điều khiển đóng mở ,dịch chuyển trước sau và nâng hạ tay kẹp giấy.
3	Toàn bộ bộ linh kiện điện sử dụng linh kiện nhập khẩu, nâng cao độ ổn định của hệ thống điện và giảm tần suất bảo trì, sửa chữa.
4	Khung máy và các bộ phận của máy được “trung tâm gia công” CNC xử lý chính xác để đảm bảo độ chính xác của các bộ phận chính và đảm bảo máy hoạt động ổn định lâu dài ở tốc độ cao.
5	Sử dụng bộ chèn tem nhãn tự động, chỉ số giá trị của thiết bị được nhập trên màn hình, máy có thể tự động chèn tem nhãn sau khi tính toán chính xác.
6	Trục dao quay điều khiển bằng động cơ servo CT công suất cao của Anh tiết kiệm năng lượng, nâng cao hiệu quả sản xuất và giảm thiểu chi phí.

Thông số kỹ thuật máy cắt cuộn 2 dao quay thông minh:

Mã máy	D150	D170	D190
Định lượng giấy	150-1000g	150-1000g	150-1000g
Khổ rộng giấy tối đa	1500mm	1700mm	1900mm
Đường kính cuộn giấy tối đa	1500mmmm	1500mm	1500mm
Chiều dài cắt	400-1700mm	400-1700mm	400-1700mm
Độ chính xác cắt	±0.15mm	±0.15mm	±0.15mm
Tốc độ cắt tối đa	300m/ phút	300m/ phút	300m/ phút
Tốc độ cắt tối đa	450 chiếc/ phút	450 chiếc/ phút	450 chiếc/ phút
Chiều cao chồng giấy thu	1700mm gồm cả palet	1700mm gồm cả palet	1700mm gồm cả palet
Công suất động cơ máy chủ	64kw	64kw	64kw
Công suất máy	98kw	98kw	98kw
Trọng lượng	24 tấn	26 tấn	28 tấn

Lưu ý: Sản lượng thực tế dựa trên chất liệu giấy, định lượng giấy, chiều dài cắt, số cuộn, kỹ năng vận hành, điều kiện vận hành, v.v.

Cấu hình máy cắt cuộn 2 dao quay thông minh:

Số TT	Cấu hình máy	Hình ảnh

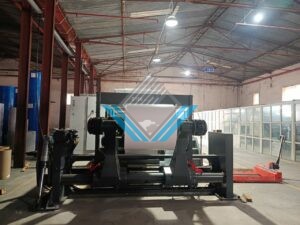

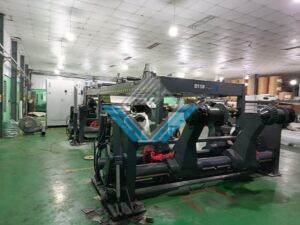

1	Hệ thống chân nâng cuộn giấy thô 2 cuộn: – Sử dụng chân nâng cuộn giấy thô loại không trục thủy lực đòn cánh tay kép, trọng tải ≤2T, được trang bị đầu kẹp hình côn 3 & 6 & 12 inch. Ray dẫn: Sử dụng ray dẫn chôn dưới đất để dịch chuyển cuộn giấy, kích thước ray dẫn đẩy: D150: 450 * 600mm. -Đặt cuộn giấy thô lên ray dẫn đẩy có thể di chuyển được và đẩy nó đến vị trí có thể kẹp. Kéo van xả nhanh ra và xả khí nén khỏi phanh hơi của chân nâng cuộn giấy thô, nhấn nút giá đỡ giấy thô, nâng cuộn giấy lên vị trí thích hợp và xoay cuộn giấy để quan sát xem cuộn giấy có quay trơn tru hay không.
2	Bộ phận chống cong: 1. Hai cụm chống cong hoàn toàn tự động, kèm thêm một bộ chống cong thao tác bằng thủ công cấu hình tiêu chuẩn). Tiêu chuẩn bộ phận chống cong được trang bị trục to và nhỏ có thể chuyển đổi tốc độ nhanh., đường kính trục lớn là 25 mm và đường kính của trục nhỏ là 20 mm. 2. Để có hiệu quả chống cong cao đối với các loại giấy dày, khách hàng có thể lắp thêm trục cao su khí nén. (Đây là linh kiện Optional chi phí tính ngoài)
3	Bộ phận chỉnh lệch: – Thích hợp cho việc hiệu chỉnh để cải thiện độ chính xác khi cắt theo chiều dọc – Nâng cao chất lượng cắt – Độ chính xác hiệu chỉnh ± 0,2mm – Phạm vi hiệu chỉnh ±50mm – Được trang bị 1 cụm giá đỡ hiệu chỉnh
4	Máy chủ: -Toàn bộ máy sử dụng điều khiển máy tính kép ở phía trước và phía sau. Bảng điều khiển chính sử dụng máy tính điều khiển công nghiệp 19 inch, bộ phận nạp giấy sử dụng máy tính điều khiển công nghiệp 10,4 inch, dễ thao tác, nâng cao hiệu quả sản xuất. -Thân máy chính sử dụng cấu trúc đúc tổng thể HT300, được đúc từ loại sắt dẻo tốt nhất. Nó có độ chính xác cao, đảm bảo sự ổn định của thân máy và giúp toàn bộ máy hoạt động ổn định và đáng tin cậy hơn.
5	Bộ phận cắt hai dao quay: -Sử dụng động cơ servo CT công suất cao của Anh để điều khiển dao cắt quay kép, hệ thống bôi trơn bánh răng sử dụng kiểu phun và được trang bị hệ thống làm mát nhiệt độ dầu, có thể loại bỏ gờ giấy một cách hiệu quả và cải thiện tuổi thọ của bánh răng. -Lưỡi cắt chéo, độ dày lưỡi 3,2-3,7mm, chiều rộng lưỡi 8 mm-10 mm, vật liệu hợp kim thép vonfram kích thước hạt 0,6-1,0
	3 bộ dao chỉnh sửa mép giấy bằng khí nén, dao chia dưới sử dụng trục khí nở , có độ chính xác cao
6	Băng tải : -Sử dụng băng tải tốc độ cao và thấp, có thể tự động điều chỉnh lực căng của từng băng tải để đảm bảo vận chuyển giấy trơn tru. -Sử dụng băng tải giảm tốc để ngăn giấy bị xếp chồng lên nhau một cách mạnh mẽ trong quá trình xếp chồng chênh lệch tốc độ cao và thấp giúp giấy dễ xước không để lại dấu vết, vết đốm trên bề mặt giấy.
7	Đầu thu giấy: – Bàn thu giấy cao, chiều cao thu giấy 1700mm, chức năng xuất giấy bên, nâng cao hiệu quả sản xuất.
8	Linh kiện Optional chi phí tính ngoài: – Bộ chia khí nén. – Bề mặt truyền động bàn chạy độc lập. -Trục cao su chống cong.

Danh sách cấu hình máy cắt 2 dao quay thông minh:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Động cơ servo	CT – Anh	Động cơ servo dao cắt
2	Động cơ servo	CT – Anh	Động cơ servo kéo dẫn
3	Động cơ servo	CT – Anh	Động cơ servo băng tải tốc độ cao
4	Động cơ giảm tốc	Taibang	Động cơ băng tải tốc độ thấp
5	Động cơ giảm tốc	Ziguang	Động cơ nâng hạ bàn thu giấy
6	Động cơ giảm tốc	Taibang	Động cơ vỗ giấy
7	Động cơ giảm tốc	Ziguang	Động cơ chống cong
8	Động cơ rung	Xinchuang	Tấm rung bàn thu giấy
9	Động cơ bơm dầu	Asidun	Động cơ bơm dầu giá đỡ giấy
10	Động cơ bơm dầu	Asidun	Động cơ bơm tuần hoàn đầu dao
11	Bộ điều khiển servo	CT- Anh	Đầu dao
12	Bộ điều khiển servo	CT- Anh	Bộ dẫn kéo con lăn thép to
13	Bộ điều khiển servo	CT- Anh	Bộ dẫn kéo con lăn thép nhỏ
14	Bộ điều khiển servo	CT- Anh	Băng tải tốc độ cao
15	Card điều khiển vận hành servo	CT- Anh
16	Card điều khiển vận hành servo	CT- Anh
17	Card chương trình có chức năng đánh dấu màu	CT- Anh
18	Bảng điều khiển	CT- Anh
19	Bộ lưu	China
20	Card cổng nối encoder	CT- Anh
21	Quang điện	Panasonic -Japan	Bàn thu giấy
22	Quang điện	Panasonic -Japan	Kẹt giấy ở phía trước dao
23	Công tắc tiệm cận	Omron- Japan	Vị trí giới hạn dao chỉnh sửa cạnh+ vị trí giới hạn bộ chống cong
24	Công tắc tiệm cận	Omron- Japan	Điểm gốc
25	Công tắc tiệm cận	Omron- Japan	Bộ đếm chống cong
26	Encoder	Duomochuan – Japan	Bộ đếm đường kính cuộn
27	Quang điện	Omron- Japan	Tự động hạ
28	Quang điện	Leuze – German	Bộ đếm

Danh sách linh kiện điện khí máy cắt 2 dao quay thông minh:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Quang điện	Leuze – German	Bộ đếm (Carton nhũ bạc)
2	Công tác tiệm cận	Omron- Japan	Công tắc bộ đếm đường kính cuộn
3	Công tắc nguồn	MW – Taiwan	Van điện từ
4	Công tắc nguồn	MW – Taiwan	Điều khiển nguồn, nút ấn v.v.
5	Công tắc nguồn	MW – Taiwan	Màn hình
6	Bộ ngắt mạch	Schneider- Farance	Nguồn tổng
7	Bộ ngắt mạch	Eaton – American	Quạt gió động cơ 3 cái
8	Bộ ngắt mạch	Eaton – American	Biến áp 24V, động cơ rung
9	Bộ ngắt mạch	Eaton – American	Quạt gió tủ điện
10	Bộ ngắt mạch	Eaton – American	1 nguồn điện DC, ổ cắm
11	Bộ ngắt mạch	Eaton – American	Servo dao chỉnh sửa cạnh 3 cái
12	Bộ ngắt mạch	Eaton – American	Biến tần
13	Bộ ngắt mạch	Eaton – American	Băng tải tốc độ cao
14	Bộ ngắt mạch	Eaton – American	Bộ dẫn kéo
15	Bộ ngắt mạch	Eaton – American	Đầu dao
16	Công tắc tơ AC	Eaton – American	Quạt gió 1, bơm bôi trơn 1, vỗ giấy 1
17	Công tắc tơ AC	Eaton – American	Bộ phận chống cong
18	Công tắc tơ AC	Eaton – American	Bơm thủy lực chân nâng cuộn giấy thô
19	Công tắc tơ AC	Eaton – American	Hút cạnh giấy
20	Bộ bảo vệ động cơ	Eaton – American	Vỗ giấy
21	Bộ bảo vệ động cơ	Eaton – American	Quạt hút
22	Bộ bảo vệ động cơ	Eaton – American	Hút mép giấy
23	Bộ bảo vệ động cơ	Eaton – American	Bơm thủy lực chân nâng cuộn giấy thô
24	Bộ bảo vệ động cơ	Eaton – American	Bộ chống cong
25	Bộ bảo vệ động cơ	Eaton – American	Bơm boii trơn đầu dao
26	Tiếp điểm phụ bảo vệ động cơ	Eaton – American	Vỗ giấy
27	Mô-đun điều khiển 8 đường	Panasonic -Japan	Van từ động cơ máy chủ
28	Mô-đun điều khiển 8 đường	Panasonic -Japan	Chân nâng cuộn giấy thô

Danh sách linh kiện điện khí máy chia cắt 2 dao quay thông minh:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Giá đỡ rơle	IDEC -Japan
2	Rơ le	IDEC –Japan
3	Modun rơ le 12 đường	Panasonic -Japan	PLC
4	Biến áp	China	8 contactor, đèn báo nguồn
5	Chiết áp	China	Động cơ rung
6	Bộ chuyển đổi RS232-RS485	China	Truyền thông servo – PLC
7	Nút ấn dừng khẩn cấp	Eaton – American	Máy chủ
8	Công tắc	Eaton – American	Băng tải tốc độ cao
9	Công tắc	Eaton – American	Máy chủ
10	Mô-đun tiếp điểm đóng	Eaton – American	Máy chủ
11	Mô-đun tiếp điểm bật	Eaton – American	Máy chủ
12	Nút ấn mở đầu bằng màu trắng	Eaton – American	Chân nâng cuộn giấy thô
13	Nút ấn đầu bằng màu đen	Eaton – American	Chân nâng cuộn giấy thô
14	Công tắc	Eaton – American	Chân nâng cuộn giấy thô
15	Công tắc	Eaton – American	Chỉnh lệch
16	Modun tiếp điểm bật	Eaton – American	Chân nâng cuộn giấy thô
17	Modun tiếp điểm bật	Eaton – American	Chỉnh lệch
18	Đèn báo	Eaton – American	Máy chủ
19	Modun LED	Eaton – American	Máy chủ
20	Modun LED	Eaton – American	Máy chủ
21	Nút ấn công tắc phím	Eaton – American	Máy chủ
22	Bộ điều khiển chỉnh lệch	Wuyi jingkong	Bộ điều khiển chỉnh lệch
23	Quang điện	Wuyi jingkong	Quang điện

Khách hàng chuẩn bị trước khi lắp đặt máy cắt 2 dao quay thông minh:

Nhà xưởng lắp đặt máy.
Hệ thống dây điện chính và đường ống dẫn điện hoạt động bên ngoài hộp điều khiển điện của máy này.
Nguồn khí và đường ống khí được trang bị cho máy này có mức tiêu thụ khí là 0,12m³/phút.
Thiết bị nâng hạ máy tại xưởng.
