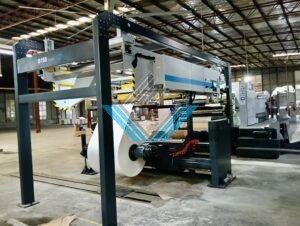

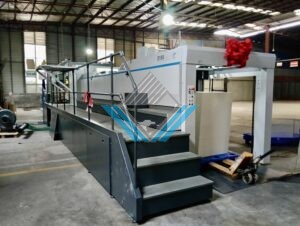

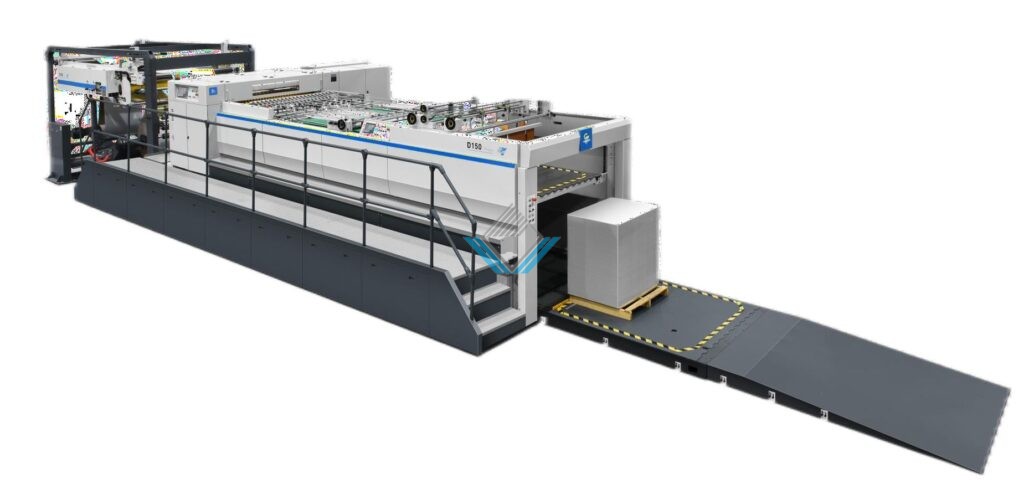

Máy xả giấy cuộn Guowang D190 (2 dao quay, nối giấy tự động)

1

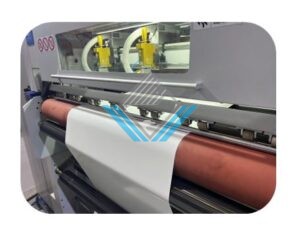

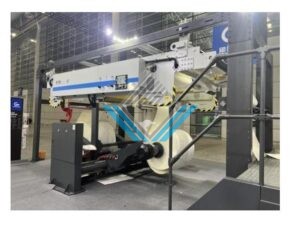

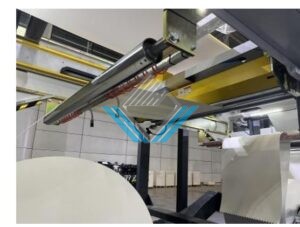

Máy nối giấy tự động

2

Dao phân cuộn chỉnh tự động

4

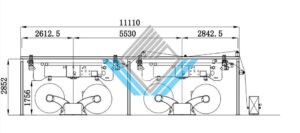

Chân nâng 2 cuộn, chân nâng 4 cuộn hoặc chân nâng 6 cuộn

Mã máy

150g-1000g

Khổ giấy ngang cuộn giấy tối đa

1800mm

Phạm vi chiều dài cắt

±0.15mm

Tốc độ cắt tối đa

500 lần cắt/ phút

Chiều cao thu giấy tối đa

64kw

Tổng công suất

28 tấn

Máy cắt giấy được điều khiển bằng động cơ servo; toàn bộ máy được điều khiển tập trung bởi bộ điều khiển lập trình CT, với màn hình máy tính công nghiệp hiển thị tất cả dữ liệu chức năng giúp vận hành đơn giản và mượt mà hơn.

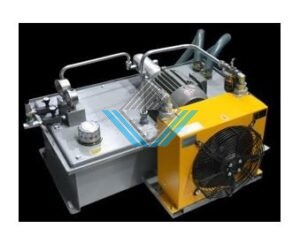

Bộ nạp giấy sử dụng hệ thống thủy lực không trục hình nón trên, với các xi lanh thủy lực điều khiển các cánh tay kẹp giấy để mở, đóng, tiến, lùi và nâng.

3

Khung và các linh kiện được gia công chính xác bằng trung tâm gia công CNC, đảm bảo độ chính xác của các linh kiện chính và đảm bảo hoạt động ổn định, tốc độ cao trong thời gian dài.

5

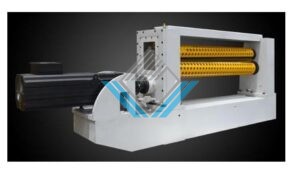

Động cơ servo CT của Anh, hiệu suất cao, tiết kiệm năng lượng, công suất cao, dẫn động trục cắt xoắn ốc, cải thiện hiệu suất và giảm chi phí sản xuất.

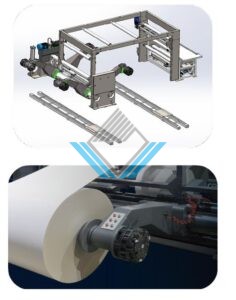

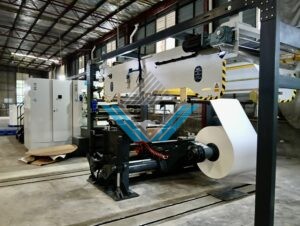

Sử dụng hệ thống nạp giấy thủy lực hai tay, không cần trục. Giấy cuộn có tải trọng ≤4T và được trang bị mâm cặp côn 3, 6 và 12 inch.

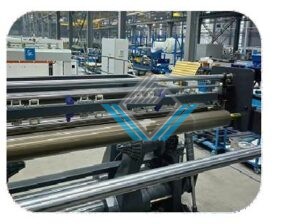

Đường ray: Cơ cấu di chuyển giấy cuộn âm đất. Kích thước xe đẩy: 450*600mm. Đặt giấy cuộn lên xe đẩy âm đất di động và đẩy đến vị trí có thể kẹp chặt giấy cuộn. Kéo van xả nhanh để xả khí nén từ phanh khí của giấy cuộn. Nhấn nút cuộn giấy để nâng giấy cuộn lên vị trí thích hợp và xoay để quan sát xem giấy cuộn có quay trơn tru không.

2. Đối với giấy có định lượng cao, có thể lắp thêm trục cao su khí nén. (Tùy chọn)

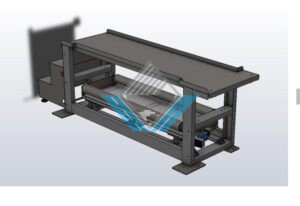

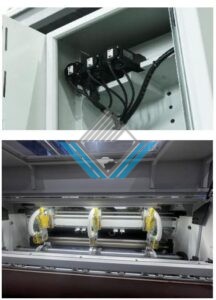

1. Thích hợp cho việc cắt tâm và hiệu chỉnh, cải thiện độ chính xác cắt dọc

2. Cải thiện chất lượng cắt

3. Độ chính xác hiệu chỉnh ±0,2mm

4. Phạm vi hiệu chỉnh ±50mm

5. Một bộ khung hiệu chỉnh.

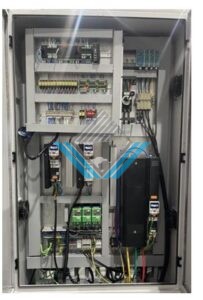

Toàn bộ máy sử dụng hệ thống điều khiển máy tính kép, trước và sau. Bảng điều khiển chính sử dụng máy tính điều khiển công nghiệp 19 inch, và bộ phận nạp giấy sử dụng máy tính điều khiển công nghiệp 10,4 inch, giúp vận hành dễ dàng và nâng cao hiệu quả sản xuất.

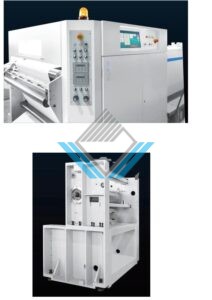

Thân máy chính sử dụng kết cấu đúc liền HT300, được làm bằng gang dẻo chất lượng cao, với độ chính xác cao, đảm bảo độ ổn định của máy và giúp toàn bộ hoạt động của máy ổn định và đáng tin cậy hơn.

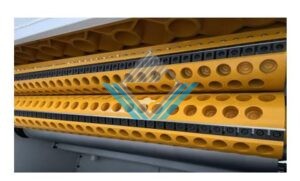

Lưỡi dao cắt ngang có độ dày lưỡi dao từ 3,2-3,7mm, chiều rộng lưỡi dao từ 8mm-10mm và được làm bằng hợp kim cacbua vonfram với kích thước hạt từ 0,6-1,0.

1. Lưỡi cắt rãnh trên: Thép gió nhập khẩu sơn tĩnh điện M42;

2. Lưỡi cắt rãnh dưới: Thép gió M2.

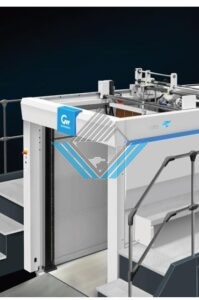

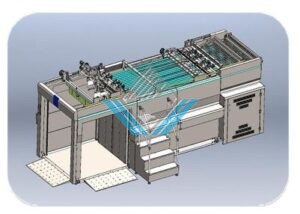

(Tùy chọn xuất giấy ngang)
