MÁY CẮT GIẤY CUỘN RA TỜ (1 dao quay)

Ký hiệu: S140/S170

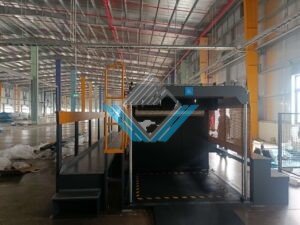

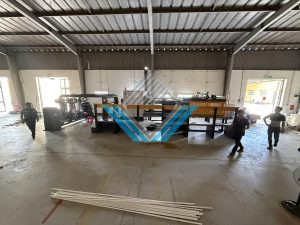

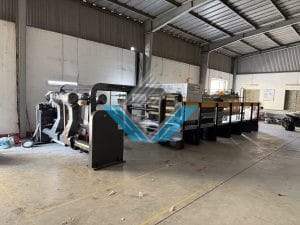

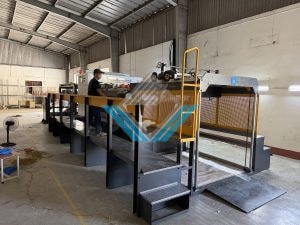

Hình ảnh máy cắt giấy cuộn ra tờ:

Chức năng của máy cắt giấy cuộn ra tờ:

Số TT	Chức năng
1	Hệ thống điều khiển máy tính sử dụng hệ thống servo
2	Chân nâng cuộ giấy không trục và hệ thống điều khiển lực căng PLC
3	Bộ phận điện sử dụng hệ thống servo Siemens PLC và hệ thống servo INVT.
4	Hệ thống nâng hạ tự động và bộ phận thu giấy điều chỉnh ba mặt.

Thông số kỹ thuật máy cắt giấy cuộn ra tờ:

Mã máy	S140	S170
Định lượng giấy	50-550g	60-550g
Khổ giấy tối đa	1400mm	1700mm (67”)
Đường kính cuộn giấy tối đa	1800mm	1800mm (71”)
Phạm vi chiều dài cắt	400-1650mm	450-1650mm
Độ chính xác cắt	±0.35mm	±0.5mm (chiều dài cắt dưới 1000
Độ chính xác cắt	±0.35mm	±0.1% (chiều dài cắt dưới 1000
Tốc độ cắt tối đa	300dao/phút	300 dao/phút
Tốc độ cắt tối đa	350m / phút	300 mét / phút
Chiều cao chồng giấy thu	1500mm gồm plate	0.8mpa
Điện áp	AC380V/220Vx50Hz	AC380V/220Vx50Hz
Công suất toàn bộ máy	38kw	42kw
Trọng lượng	12 tấn	15 tấn
Sản lượng	Sản lượng thực tế dựa trên chất liệu giấy, định lượng giấy, chiều dài cắt, số lượng cuộn giấy cắt , kỹ năng vận hành, điều kiện vận hành, v.v.	Sản lượng thực tế dựa trên chất liệu giấy, định lượng giấy, chiều dài cắt, số lượng cuộn giấy cắt , kỹ năng vận hành, điều kiện vận hành, v.v.

Danh sách linh kiện máy cắt giấy cuộn ra tờ:

Số TT	Tên linh kiện	Thương hiệu	Ghi chú	Số TT	Tên linh kiện	Thương hiệu	Ghi chú
1	Động cơ servo	INVT	Động cơ servo dao cắt	15	Đai đồng bộ	EHRE	Switzerland
2	Động cơ servo	DC	Động cơ servo dẫn kéo	16	Cảm biến chỉnh lệch	Wuyi Jingkong	China
3	Bộ điều khiển servo	INVT	Dao cắt	17	Cảm biến quang điện	Wuyi Jingkong	China
4	Bộ điều khiển dẫn kéo	INVT	Con lăn thép	18	Vòng bi dao cắt	FAG	Germany
5	Màn hình	Fanyi	Điều khiển toàn bộ máy	19	Vòng bi tốc độ cao	NSK	Japan
6	Nút ấn	Eaton	Điều khiển toàn bộ máy	20	Dao cắt（ TNT）	Gang thép	Liên doanh
7	Nút xoay	Eaton	Điều khiển toàn bộ máy	21	Cảm biến quang điện	Panasonic Japan	Bàn thu giấy
8	Động cơ rung	Xinchuang	Tấm rung bàn thu giấy	22	Đầu nối		China
9	Động cơ bơm dầu	Xintuo	Động cơ bơm dầu chân nâng cuộn giấy	23	Công tắc quang điện	Mingwei	Taiwan- China
10	Động cơ bơm dầu	Xintuo	Động cơ bơm tuần hoàn đầu cắt	24	Công tắc tiệm cận	Omron Japan	Điểm gốc
11	PLC	Siemens	Germany	25	Bảng điều khiển công nghiệp		Có thể lập trình 16 in và 16 out
12	Van tỷ lệ	SMC	Phanh tự động	26	Cảm biến quang điện	Omron Japan	Hạ tự động
13	Băng tải	Ruibaolong	Băng tải nạp giấy	27	Cảm biến quang điện	Panasonic	Bộ đếm
14	Đai đồng bộ	EHRE	Switzerland

SƠ ĐỒ LẮP ĐẶT MÁY S140

Đặc điểm của máy cắt cuộn ra tờ hãng Guowang:

Số TT	Đặc điểm
1	Máy cắt giấy được điều khiển bằng động cơ servor. Toàn bộ máy được điều khiển và vận hành tập trung bởi bộ điều khiển lập trình INVT. Giao diện vận hành màn hình máy tính điều khiển công nghiệp hiển thị tất cả các dữ liệu chức năng, giúp thao tác đơn giản và thuận tiện.
2	Chân nâng cuộn giấy sử dụng hệ thống thủy lực chân nâng cuộn giấy không trục loại hình nón, sử dụng ben thủy lực để điều chỉnh đóng mở dịch chuyển trước sau và nâng hạ đòn cánh tay kẹp giấy.
3	Các linh kiện điện khí sử dụng linh kiện nhập khẩu, giúp nâng cao tính ổn định của hệ thống điện, giảm tần suất bảo trì và bảo dưỡng.
4	Khung máy và các bộ phận khác được “trung tâm gia công” CNC xử lý chính xác để đảm bảo độ chính xác của các bộ phận chính, đảm bảo máy hoạt động ổn định lâu dài ở tốc độ cao.
5	Được trang bị bộ bắn ram tự động, chỉ cần nhập thông số trên màn hình, máy sẽ tự động tính toán bắn ram chính xác.
6	Sử dụng động cơ servo INVT hiệu suất cao và tiết kiệm năng lượng, trục dao xoay phía trên, nâng cao hiệu quả sản xuất, giảm chi phí sản xuất.

Cấu hình máy cắt cuộn ra tờ hãng Guowang:

Số TT

Cấu hình máy

Hình ảnh

Hệ thống chân nâng cuộn giấy thô 2 cuộn:

– Sử dụng chân nâng cuộn giấy thô loại không trục thủy lực đòn cánh tay kép, trọng tải ≤2,5T, được trang bị đầu kẹp hình côn 3 -12 inch.

Ray dẫn: Sử dụng ray dẫn chôn dưới đất để dịch chuyển cuộn giấy, kích thước ray dẫn đẩy: 450 * 600mm.

-Đặt cuộn giấy thô lên ray dẫn đẩy có thể di chuyển được và đẩy nó đến vị trí có thể kẹp. Kéo van xả nhanh ra và xả khí nén khỏi phanh hơi của chân nâng cuộn giấy thô, nhấn nút giá đỡ giấy thô, nâng cuộn giấy lên vị trí thích hợp và xoay cuộn giấy để quan sát xem cuộn giấy có quay trơn tru hay không.

Bộ phận chống cong:

-Hai bộ chống cong điện động tương thích với phương pháp luồn giấy tốt nhất, giúp giấy ít bị nhăn hơn.

-Bộ phận chống cong tiêu chuẩn được trang bị các trục lớn và nhỏ, có thể chuyển đổi nhanh chóng và có tác dụng làm chống cong tốt hơn.

Bộ phận kéo dẫn:

Đường kính con lăn thép 265mm. Được làm bằng ống thép liền mạch số 45 và được phun cát bề mặt với lưới 300. Đường kính của lô cao su 185mm. Độ cứng của lô cao su là 80-85 độ, giảm tỷ lệ phế liệu một cách hiệu quả và cải thiện độ chính xác khi cắt.

Máy chủ:

– Toàn bộ máy được điều khiển bởi máy tính 10,4 inch, chức năng lưu trữ đơn hàng trong một năm, thao tác đơn giản, nâng cao hiệu quả sản xuất.

– Thân máy chính được làm bằng các tấm tường tổng thể dày 45mm sử dụng thép 45 #. Sau khi gia công và xử lý thành 45mm, đảm bảo độ ổn định của thân máy, không dễ biến dạng, hoạt động ổn định ,đáng tin cậy.

– Hệ thống điều chỉnh góc chéo tự động, sử dụng động cơ servo và vít bi, có độ chính xác cao.

Bộ phận chỉnh lệch (optional tùy chọn mua thêm):

– Thích hợp khi cắt nhiều cuộn, nâng cao độ chính xác thu giấy.

– Nâng cao chất lượng cắt

– Độ chính xác hiệu chỉnh ± 0,35mm

– Phạm vi hiệu chỉnh ±50mm

Bộ phận cắt một dao quay:

-Máy cắt được điều khiển bằng động cơ servo INVT, loại bỏ các gờ giấy một cách hiệu quả, kéo dài tuổi thọ của thiết bị.

-Dao cắt ngang được làm bằng hợp kim thép có kích thước hạt 0,6-1,0, có thể mài sắc khoảng 15 lần.

3 bộ dao chỉnh cạnh (optional):

– Dao chia dưới sử dụng khóa cơ, có độ chính xác cao

+ Dao trên: Thép tốc độ cao nhập khẩu bột M42, được đánh bóng mỗi tuần một lần.

+ Dao dưới: Thép tốc độ cao M2, được đánh bóng mỗi tháng một lần, số lần mài ≤6.

Băng tải :

– Máy sử dụng băng tải PU tốc độ cao, kéo dài tuổi thọ. Lực căng của mỗi dây băng tải được điều chỉnh,đảm bảo vận chuyển giấy trơn tru.

– Được trang bị bộ khử tĩnh điện lắp trên bìa cứng để loại bỏ tĩnh điện trên giấy một cách hiệu quả, giúp việc vận chuyển giấy trơn tru hơn và tăng tốc độ cắt.

-Sử dụng băng tải giảm tốc để truyền tải tốc độ thấp, sử dụng con lăn áp lực khi tốc độ chênh lệch cao-thấp sẽ không có tác động mạnh trong quá trình xếp chồng giấy.

– Được trang bị thiết bị dừng khi kẹt giấy nhằm giảm nguy cơ sai sót do vận hành, tránh lãng phí.

Bộ phận điện khí:

– Sử dụng PLC Siemens với công nghệ hàng đầu thế giới để đảm bảo chương trình và điều khiển mạch ổn định cho toàn bộ thiết bị.

-Sử dụng drive, 4 biến tần điều khiển, phù hợp các tiêu chuẩn quốc tế , giảm mức tiêu thụ năng lượng của thiết bị.

Đầu thu giấy:

– Chiều cao thu giấy bao gồm cả palet 1500mm. Tấm vỗ bên trái và bên phải được làm bằng thép không gỉ, được đục lỗ để xả khí hiệu quả hơn, được trang bị tấm thu giấy phụ để cải thiện độ chính xác khi xếp chồng giấy, chức năng phát hiện xuất giấy thuận tiện hơn.

– Phương pháp định vị pallet tối ưu giúp nâng cao hiệu quả sản xuất.

– Mã bộ bắn ram điện động : Giấy bắn ram PL-130D, thông số kỹ thuật: lỗ trong 76mm, chiều rộng 11mm, đường kính 200mm.
