MÁY CẮT XÉN GIẤY GW176G

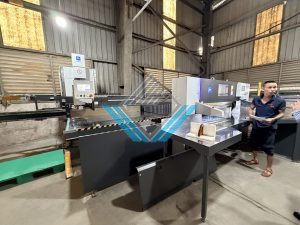

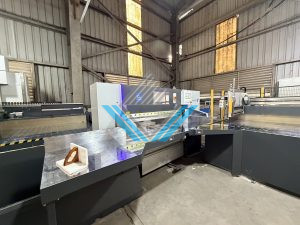

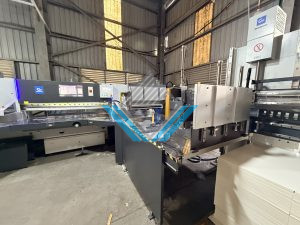

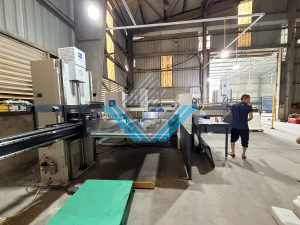

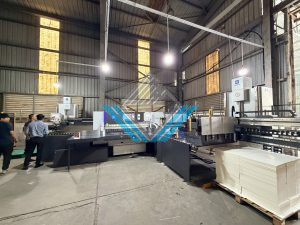

Hình ảnh máy cắt xén giấy GW176G khổ 1760mm:

Sơ đồ kích thước các khổ máy cắt xén giấy hãng Guowang:

Hãng GUOWANG là hãng máy sản xuất máy cắt xén giấy thành lập từ năm 1993 tại Trung Quốc, hiện nay hãng đang sản xuất OEM cho thương hiệu máy xén giấy Komori của Nhật và hãng Prism của Mỹ (tuổi đời 100 năm), hãng áp dụng công nghệ tiên tiến của Châu Âu như Polar, Wholengbeg vào sản xuất máy cắt xén giấy, hàng năm hãng Guowang sản xuất cung cấp ra thị thị trường và xuất khẩu trên 2000 chiếc máy xén giấy với hơn 100 quốc gia và vùng lãnh thổ.

Thông số kỹ thuật máy cắt xén giấy GW176G khổ 1760mm:

Mã máy	GW176G
Chiều rộng cắt	176 cm /69.29 inch
Chiều cao cắt	16.5cm/6.5 inch ( Không bao gồm tấm ép )
Chiều dài cắt	200 cm /78.74 inch
Công suất máy chủ	7.5 kw
Trọng lượng	6200 kg/13640 1bs
Chiều rộng máy	376 cm/148 inch (Gồm mép bàn)
Chiều rộng máy	330 cm/129.92 inch (Không gồm mép bàn)
Chiều dài máy	387 cm/152.36 inch
Chiều cao máy	173 cm/68.11 inch
Chiều dài phía trước bàn	100cm/39.37 inch
Chiều cao mặt bàn	90 cm/35.43 inch
Áp lực tấm ép tối thiểu	300 dan/660 1bs
Áp lực tấm ép tối đa	7000 dan/15430 1bs
Kích thước lưỡi dao (dày x rộng x dài)	13.75×160 x2000 mm /0.54×6.3 x78.74 inch
Dao có thể mài tối đa	6 cm/2.36 inch
Kích thước cắt tối thiểu	12 cm/4.72 inch ( Bao gồm tấm ép )
Kích thước cắt tối thiểu	3.5 cm/1.38 inch ( Không bao gồm tấm ép )
Tốc độ cắt	45 lần/ phút
Kích thước đóng gói ( DxRxC)	370 x160x230 cm/145.67 x 63 x90.55 inch
Điện áp	361-399 V
Thông số dây điện	4mm²

Đặc điểm máy cắt xén giấy GW176G khổ 1760mm::

Số TT	Tính năng
1	Cấu trúc nạp giấy loại khung có độ chính xác cao, độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở có độ chính xác cao, đảm bảo độ chính xác khi nạp giấy.
2	Màn hình hiển thị sử dụng sản phẩm của AU, đảm bảo tuổi thọ sử dụng.
3	Bộ phận máy tính là máy tính công nghiệp của Đài Loan, có hiệu suất và độ ổn định đáng tin cậy, có thể thực hiện liên kết nhiều máy và quản lý máy tính từ xa.
4	Màn hình vận hành của máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.
5	Động cơ nạp giấy sử dụng động cơ servo Yaskawa của Nhật Bản, đạt độ chính xác cao và định vị nhanh chóng.
6	Bộ phận điều khiển máy tính được cấp nguồn bằng nguồn điện chuyển mạch MW, đảm bảo tính ổn định của nguồn điện và bảo vệ hiệu quả bộ phận điều khiển máy tính để tránh hư hỏng do nguồn điện quá mức.
7	Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy đều sử dụng các thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON của Mỹ, v.v.
8	Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh, áp suất tuân thủ chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.
9	Toàn bộ máy sử dụng cấu trúc cổng trục, thuận tiện cho người sử dụng lắp đặt và điều chỉnh.
10	Khung máy sử dụng cấu trúc tách rời phổ biến trên thế giới, giúp cải thiện hiệu quả độ chính xác khi cắt của máy và giúp người dùng bảo trì dễ dàng hơn.
11	Bàn làm việc mạ crom giúp người dùng tiết kiệm thời gian bảo trì và kéo dài tuổi thọ.
12	Bàn làm việc cũng được trang bị cấu trúc thổi khí để hỗ trợ việc đẩy và nạp giấy.
13	Cấu trúc an toàn tích hợp ở mặt sau dao và hệ thống bảo vệ bằng lưới quang 10 cụm đáng tin cậy đảm bảo an toàn cho người vận hành.
14	Cấu trúc an toàn ở mặt sau dao được thiết kế độc đáo giúp tránh hư hỏng máy do thao tác sai.
15	Tất cả các bộ phận lớn của máy đều được xử lý bằng công nghệ rung và sẽ không bị biến dạng sau thời gian sử dụng lâu dài.
16	Cấu trúc truyền động bánh răng trục vít kép hiệu quả cải thiện đáng kể hiệu suất làm việc, giúp tần suất cắt lên tới 45 lần/phút.
17	Cấu trúc lắp dao kiểu móc treo giúp việc thay dao trở nên đơn giản và dễ dàng.
18	Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn để tăng hiệu quả làm việc và kéo dài tuổi thọ của thiết bị.
19	Chức năng chương trình CIP4 hiệu suất cao tiêu chuẩn cải thiện đáng kể mức độ thông minh của máy và nâng cao hiệu quả công việc. Tương thích với các định dạng file PDF, JDF+JPG
20	Tốc độ chạy của bộ nạp giấy nhanh, lên tới 48m/phút.
21	Màn hình LCD cực lớn hướng dẫn quá trình vận hành máy một cách linh hoạt.
22	Áp lực được tự động điều chỉnh theo kích thước của giấy.
23	Bộ ép giấy sử dụng cấu trúc lò xo kép, giúp tăng cường an toàn cho người vận hành.

Danh sách linh kiện máy cắt xén giấy GW176G khổ 1760mm:

Số TT	Tên linh kiện	Thương hiệu	Ghi chú
1	Màn hình	Taiwan	Màn hình cảm ứng TFT LCD 22 inch của AU
2	Máy tính	Taiwan	Máy tính công nghiệp
3	Linh kiện đúc	Shanghai	Nhựa cát HT250(Haiguang)
4	Động cơ định vị	Japan	Hệ thống servo Yaswaka
5	Trục vít đầu nạp	Taiwan	XUDUO
6	Màn hình	Taiwan	AMT
7	Ray dẫn bàn nạp giấy	China	Kaite
8	Bàn làm việc	China	Bàn làm việc mạ crom không có rãnh
9	Vòng bi	Japan	NSK
10	Băng tải 3 góc	Britain	Optivbelt
11	Cảm biến	Japan	Omron
12	Công tắc quang điện	Taiwan	Công tắc nguồn Mingwei
13	Công tắc giới hạn	China	JUDENG
14	Dao	Japan	Kanefusa
15	Bơm khí	China	GREENCO
16	Thiết bị điện hạ thế	America	EATON
17	Thiết bị điện hạ thế	Japan	IDEC
18	Đầu nối dây	Germany	Weidmuller
19	Van tỷ lệ	USA	Hyda Force
20	Roăng đệm	Switzerland	Switzerland
21	Đầu nối thủy lực	Japan	HONDA
22	Bơm thủy lực	Italy	Marzochhi
23	Hệ thống điều khiển mạch dầu	China	Bảng mạch dầu hợp kim nhôm
24	Cầu chì sống dao	Germany	Wachenhausen

Chức năng máy cắt xén giấy GW176G khổ 1760mm:

Số TT	Chức năng
1	Thao tác tự động hoàn toàn
2	Thao tác bán tự động
3	Thao tác thủ công
4	Chức năng chỉ dẫn (bộ nhớ tự động)
5	Định vị chính xác tự động hoàn toàn
6	Định vị trực tiếp thủ công
7	Bộ đẩy giấy dịch chuyển về phía trước và phía sau
8	Điều chỉnh di chuyển nhanh
9	Điều chỉnh tăng tốc và giảm tốc tự động
10	Chức năng đảo hướng cưỡng bức
11	Chức năng reset cưỡng bức
12	Dừng nạp giấy cưỡng bức
13	Dừng hạ dao cưỡng bức
14	Bơm khí thổi cưỡng bức
15	Kiểm soát thổi khí thủ công
16	Tìm kiếm điểm gốc tự động
17	Tự động loại bỏ lỗi đểm gốc
18	Chế độ lập trình nhân bản
19	Chức năng chia đều
20	Chức năng khoảng cách đều
21	Tính toán bù trừ ±
22	Cắt chèn thủ công
23	Chức năng cắt nhảy
24	Duyệt chương trình
25	Chức năng bộ đếm
26	Lựa chọn đa ngôn ngữ thao tác
27	Chuyển đổi sang hệ inch ( đơn vị chuyển đổi)
28	Chức năng đồng hồ
29	Hướng dẫn thao tác thay dao
30	Chức năng ép giấy
31	Chức năng tính toán dao cắt
32	Chức năng nhấp hạ dao
33	Chức năng tự chẩn đoán lỗi
34	Hiển thị vị trí hiện tại
35	Bảng kích thước giấy thường dùng
36	Tốc độ nạp giấy có thể điều chỉnh (6-48M/S)
37	Có thể lập trình 10.000 chương trình cắt
38	Có thể lập trình 10.000 cụm chương trình cắt
39	Thời gian lưu trữ dữ liệu có thể đạt tới hơn 30 vạn giờ
40	Màn hình thao tác hiển thị có thể theo dõi
41	Có thể cài đặt thời gian ép giấy
42	Có thể cài đặt thời gian cắt trễ
43	Cảnh báo an toàn
44	Nhập chương trình bằng USB
45	CIP4 CIP4
46	Tối ưu hóa chương trình mô phỏng trạng thái động
47	Hệ thống bôi trơn tự động cho các bộ phận cắt
