MÁY CẮT XÉN GIẤY GW176P

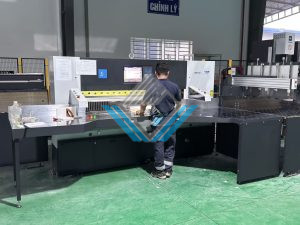

Hình ảnh máy cắt xén giấy GW176P:
Sơ đồ kích thước các khổ máy cắt xén giấy hãng Guowang:
Hãng GUOWANG là hãng máy sản xuất máy cắt xén giấy thành lập từ năm 1993 tại Trung Quốc, hiện nay hãng đang sản xuất OEM cho thương hiệu máy xén giấy Komori của Nhật và hãng Prism của Mỹ (tuổi đời 100 năm), hãng áp dụng công nghệ tiên tiến của Châu Âu như Polar, Wholengbeg vào sản xuất máy cắt xén giấy, hàng năm hãng Guowang sản xuất cung cấp ra thị thị trường và xuất khẩu trên 2000 chiếc máy xén giấy với hơn 100 quốc gia và vùng lãnh thổ.
Video máy cắt xén giấy GW176P hãng Guowang:
Thông số kỹ thuật máy cắt xén giấy GW176P:
|
Mã máy |
GW176P |
|
Chiều rộng cắt |
176 cm /69.29 inch |
| Chiều cao cắt |
16.5 cm/6.5 inch ( Không bao gồm tấm ép ) |
| Chiều dài cắt |
200 cm /78.74 inch |
|
Công suất máy chủ |
7.5 kw |
| Trọng lượng |
6200 kg/13640 1bs |
|
Chiều rộng máy |
376 cm/148 inch
(Gồm mép bàn) |
|
330 cm/129.92 inch (Không gồm mép bàn) |
|
|
Chiều dài máy |
387 cm/152.36 inch |
| Chiều cao máy |
173 cm/68.11 inch |
|
Chiều dài phía trước bàn |
100cm/39.37 inch |
| Chiều cao mặt bàn |
90 cm/35.43 inch |
|
Áp lực tấm ép tối thiểu |
300 dan/660 1bs |
| Áp lực tấm ép tối đa |
7000 dan/15430 1bs |
|
Kích thước lưỡi dao (dày x rộng x dài) |
13.75×160 x2000 mm /0.54×6.3 x78.74 inch |
| Dao có thể mài tối đa |
6 cm/2.36 inch |
|
Kích thước cắt tối thiểu |
12 cm/4.72 inch ( Bao gồm tấm ép ) |
|
3.5 cm/1.38 inch ( Không bao gồm tấm ép ) |
|
| Tốc độ cắt |
45 lần/ phút |
|
Kích thước đóng gói ( DxRxC) |
370 x160x230 cm/145.67 x 63 x90.55 inch |
| Điện áp |
361-399 V |
|
Thông số dây điện |
4mm² |
Đặc điểm máy cắt xén giấy GW176P:
|
Số TT |
Tính năng |
| 1 |
Cấu trúc nạp giấy loại khung có độ chính xác cao, độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở có độ chính xác cao, đảm bảo độ chính xác khi nạp giấy. |
|
2 |
Màn hình hiển thị sử dụng sản phẩm của AU, đảm bảo tuổi thọ sử dụng. |
| 3 |
Bộ phận máy tính là máy tính công nghiệp của Đài Loan, có hiệu suất và độ ổn định đáng tin cậy, có thể thực hiện liên kết nhiều máy và quản lý máy tính từ xa. |
|
4 |
Màn hình vận hành của máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác. |
| 5 |
Động cơ nạp giấy sử dụng động cơ servo China, đạt độ chính xác cao và định vị nhanh chóng. |
|
6 |
Bộ phận điều khiển máy tính được cấp nguồn bằng nguồn điện chuyển mạch MW, đảm bảo tính ổn định của nguồn điện và bảo vệ hiệu quả bộ phận điều khiển máy tính để tránh hư hỏng do nguồn điện quá mức. |
| 7 |
Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy đều sử dụng các thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON của Mỹ, v.v. |
|
8 |
Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh. |
| 9 |
Toàn bộ máy sử dụng cấu trúc cổng trục, thuận tiện cho người sử dụng lắp đặt và điều chỉnh. |
|
10 |
Khung máy sử dụng cấu trúc tách rời phổ biến trên thế giới, giúp cải thiện hiệu quả độ chính xác khi cắt của máy và giúp người dùng bảo trì dễ dàng hơn. |
| 11 |
Bàn làm việc mạ crom giúp người dùng tiết kiệm thời gian bảo trì và kéo dài tuổi thọ. |
|
12 |
Bàn làm việc cũng được trang bị cấu trúc thổi khí để hỗ trợ việc đẩy và nạp giấy. |
| 13 |
Cấu trúc an toàn tích hợp ở mặt sau dao và hệ thống bảo vệ bằng lưới quang 10 cụm đáng tin cậy đảm bảo an toàn cho người vận hành. |
|
14 |
Cấu trúc an toàn ở mặt sau dao được thiết kế độc đáo giúp tránh hư hỏng máy do thao tác sai. |
| 15 |
Tất cả các bộ phận lớn của máy đều được xử lý bằng công nghệ rung và sẽ không bị biến dạng sau thời gian sử dụng lâu dài. |
|
16 |
Cấu trúc truyền động bánh răng trục vít kép hiệu quả cải thiện đáng kể hiệu suất làm việc, giúp tần suất cắt lên tới 45 lần/phút. |
| 17 |
Cấu trúc lắp dao kiểu móc treo giúp việc thay dao trở nên đơn giản và dễ dàng. |
|
18 |
Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn để tăng hiệu quả làm việc và kéo dài tuổi thọ của thiết bị. |
| 19 |
Bộ ép giấy sử dụng cấu trúc lò xo kép, giúp tăng cường an toàn cho người vận hành. |
Danh sách linh kiện máy cắt xén giấy GW176P:
|
Số TT |
Tên linh kiện | Thương hiệu | Ghi chú |
| 1 | Màn hình | Taiwan |
Màn hình cảm ứng TFT LCD 22 inch của AU |
|
2 |
Máy tính | Taiwan | Máy tính công nghiệp |
| 3 | Linh kiện đúc | Shanghai |
Nhựa cát HT250(Haiguang) |
|
4 |
Động cơ định vị | China | |
| 5 | Trục vít đầu nạp | Taiwan |
XUDUO |
|
6 |
Màn hình | Taiwan | AMT |
| 7 | Ray dẫn bàn nạp giấy | China |
Kaite |
|
8 |
Bàn làm việc | China | Bàn làm việc mạ crom không có rãnh |
| 9 | Vòng bi | Japan |
NSK |
|
10 |
Băng tải 3 góc | China | Gates |
| 11 | Cảm biến | Japan |
Omron |
|
12 |
Công tắc | America | EATON |
| 13 | Công tắc nguồn | Taiwan |
Mingwei |
|
14 |
Công tắc giới hạn | China | JUDENG |
| 15 | Lưới quang an toàn | China |
Sensor |
|
16 |
Bơm khí | China | GREENCO |
| 17 | Thiết bị điện hạ thế | America |
EATON |
|
18 |
Thiết bị điện hạ thế | Japan | IDEC |
| 19 | Đầu nối dây | Germany |
Weidmuller |
|
20 |
Roăng đệm | Switzerland | Switzerland |
| 21 | Đầu nối thủy lực | Japan |
HONDA |
|
22 |
Bơm thủy lực | Italy | Marzochhi |
| 23 | Hệ thống điều khiển mạch dầu | China |
Bảng mạch dầu hợp kim nhôm |
|
24 |
Cầu chì sống dao | China | |
| 25 | Dao | China |
KAIBIAO |
Chức năng máy cắt xén giấy GW176P:
|
Số TT |
Chức năng
|
| 1 |
Thao tác tự động hoàn toàn |
|
2 |
Thao tác bán tự động |
| 3 |
Thao tác thủ công |
|
4 |
Chức năng chỉ dẫn (bộ nhớ tự động) |
| 5 |
Định vị chính xác tự động hoàn toàn |
|
6 |
Định vị trực tiếp thủ công |
| 7 |
Bộ đẩy giấy dịch chuyển về phía trước và phía sau |
|
8 |
Điều chỉnh di chuyển nhanh |
| 9 |
Điều chỉnh tăng tốc và giảm tốc tự động |
|
10 |
Chức năng đảo hướng cưỡng bức |
| 11 |
Chức năng reset cưỡng bức |
|
12 |
Dừng nạp giấy cưỡng bức |
| 13 |
Dừng hạ dao cưỡng bức |
|
14 |
Bơm khí thổi cưỡng bức |
| 15 |
Kiểm soát thổi khí thủ công |
|
16 |
Tìm kiếm điểm gốc tự động |
| 17 |
Tự động loại bỏ lỗi đểm gốc |
|
18 |
Chế độ lập trình nhân bản |
| 19 |
Chức năng chia đều |
|
20 |
Chức năng khoảng cách đều |
| 21 |
Tính toán bù trừ ± |
|
22 |
Cắt chèn thủ công |
| 23 |
Chức năng cắt nhảy |
|
24 |
Duyệt chương trình |
| 25 |
Chức năng bộ đếm |
|
26 |
Lựa chọn đa ngôn ngữ thao tác |
| 27 |
Chuyển đổi sang hệ inch ( đơn vị chuyển đổi) |
|
28 |
Chức năng đồng hồ |
| 29 |
Hướng dẫn thao tác thay dao |
|
30 |
Chức năng ép giấy |
| 31 |
Chức năng tính toán dao cắt |
|
32 |
Chức năng nhấp hạ dao |
| 33 |
Chức năng tự chẩn đoán lỗi |
|
34 |
Hiển thị vị trí hiện tại |
| 35 |
Bảng kích thước giấy thường dùng |
|
36 |
Tốc độ nạp giấy có thể điều chỉnh (6-24M/S) |
| 37 |
Có thể lập trình 10.000 chương trình cắt |
|
38 |
Có thể lập trình 10.000 cụm chương trình cắt |
| 39 |
Thời gian lưu trữ dữ liệu có thể đạt tới hơn 30 vạn giờ |
|
40 |
Màn hình thao tác hiển thị có thể theo dõi |
| 41 |
Có thể cài đặt thời gian ép giấy |
|
42 |
Có thể cài đặt thời gian cắt trễ |
| 43 |
Cảnh báo an toàn |
|
44 |
Nhập chương trình bằng USB |
| 45 |
Tối ưu hóa chương trình mô phỏng trạng thái động |
|
47 |
Hệ thống bôi trơn tự động cho các bộ phận cắt |
