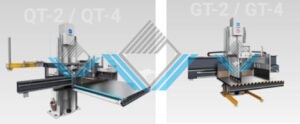

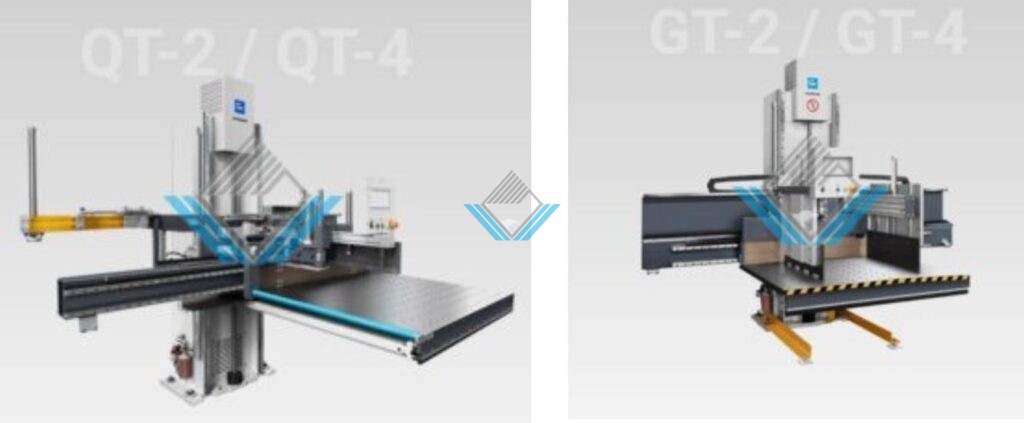

MÁY NÂNG HẠ GIẤY TỰ ĐỘNG LẮP MÁY CẮT GIẤY
MÁY NÂNG GIẤY TỰ ĐỘNG

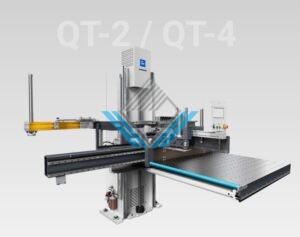

Hình ảnh máy nâng giấy tự động:

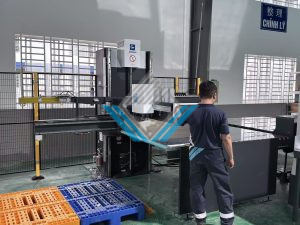

Hình ảnh máy nâng giấy tự động khổ 176cm lắp cho khách hàng:
Thông số kỹ thuật máy nâng giấy (máy lấy giấy) QT-2:
| Số TT | Hạng mục | QT-2 |
| 1 | Khổ giấy tối thiểu (Y) | 400 mm |
| 2 | Khổ giấy tối thiểu (X) | 600 mm |
| 3 | Khổ giấy tối đa (Y) | 960 mm – đẩy dọc / 920 mm – đẩy ngang |
| 4 | Khổ giấy tối đa (X) | 1300 mm |
| 5 | Chiều cao tối thiểu mỗi ram giấy | 55 mm |
| 6 | Chiều cao tối đa mỗi ram giấy | 165 mm |
| 7 | Chiều cao chồng giấy tối đa | 1600 mm |
| 8 | Tải trọng tối đa | 300 kg |
| 9 | Thời gian lấy giấy nhanh nhất | 40 giây |
| 10 | Thời gian lấy giấy chậm nhất | 55 giây |
| 11 | Độ ồn | < 75 dB |
Thông số lắp đặt
| Số TT | Model | QT-2 |
| 1 | Chiều dài (B) | 3300 mm |
| 2 | Chiều sâu (A) | 1910 mm |
| 3 | Chiều cao | 2412 mm |
| 4 | Trọng lượng tịnh | 1600 kg |
| 5 | Áp suất khí nén | 5–8 bar |
| 6 | Lượng khí tiêu thụ | 4 L/phút |
| 7 | Công suất tiêu thụ (tối đa) | 3,7 kW |
| 8 | Dòng điện cầu chì tối đa | 10 A |
| 9 | Điện áp nguồn | 360–420 V, 50/60 Hz |
| 10 | Kích thước đóng gói | 2020 × 2750 × 2570 mm |
Danh sách linh kiện
| Số TT | Tên linh kiện | Thương hiệu |
| 1 | Hệ thống servo | HCFA |
| 2 | Công tắc quang điện | Omron / Leuze |
| 3 | Công tắc nút nhấn | Eaton |
| 4 | Xi lanh | Airtac |
| 5 | Contactor | Eaton |
| 6 | Cảm biến an toàn dạng thanh | Beijing Yulong Xinyuan |
| 7 | Rơ-le | Izumi |
| 8 | Hộp giảm tốc servo | Motoli / Moli |
| 9 | Aptomat | Eaton |
| 10 | Bộ bảo vệ động cơ | Eaton |
| 11 | Bộ nguồn chuyển mạch | Mean Well |
| 12 | Cầu đấu dây | Weidmüller |
| 13 | Công tắc tiệm cận | Schneider / Chaorong |
| 14 | Công tắc tiệm cận | Omron |
| 15 | Van điện từ | Airtac |
| 16 | Cảm biến xi lanh khí nén | Airtac |
| 17 | Trung tâm điều khiển | Shanghai Jijin |
| 18 | Ray dẫn hướng | Dinghan |
| 19 | Bơm khí | Geling |
Lưu ý: Các thay đổi cải tiến tốt hơn về thông số kỹ thuật và cấu trúc sẽ không được báo trước.
MÁY HẠ GIẤY TỰ ĐỘNG

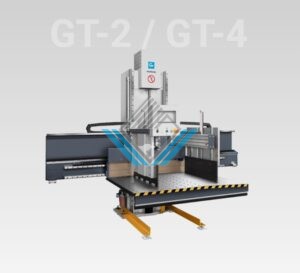

Hình ảnh máy hạ giấy tự động

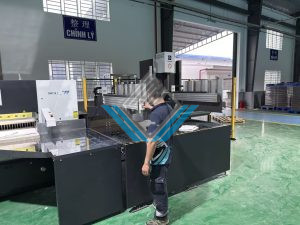

Hình ảnh máy hạ giấy tự động khổ 176cm lắp cho khách hàng:
Thông số kỹ thuật máy hạ giấy tự động (máy dỡ giấy):
| Số TT | Model | GT-2 |
| 1 | Khổ giấy tối thiểu (Y) | 400 mm |
| 2 | Khổ giấy tối thiểu (X) | 450 mm |
| 3 | Khổ giấy tối đa (Y) | 950 mm |
| 4 | Khổ giấy tối đa (X) | 1260 mm |
| 5 | Chiều cao tối thiểu mỗi ram giấy | 55 mm |
| 6 | Chiều cao tối đa mỗi ram giấy | 165 mm |
| 7 | Chiều cao chồng giấy tối đa | 1600 mm |
| 8 | Tải trọng tối đa | 300 kg |
| 9 | Thời gian dỡ giấy | 30–40 giây |
| 10 | Độ ồn | < 75 dB |
Thông số lắp đặt máy hạ giấy (máy dỡ giấy GT-2):
| Số TT | Model | GT-2 |
| 1 | Chiều rộng (B) | 2850 mm |
| 2 | Chiều sâu (A) | 1810 mm |
| 3 | Chiều cao | 2427 mm |
| 4 | Trọng lượng tịnh | 1440 kg |
| 5 | Áp suất khí nén | 5–8 bar |
| 6 | Lưu lượng khí tiêu thụ | 5 L/phút |
| 7 | Công suất tiêu thụ (tối đa) | 3,7 kW |
| 8 | Dòng điện cầu chì tối đa | 10 A |
| 9 | Điện áp nguồn | 360–420 V, 50/60 Hz |
| 10 | Kích thước đóng gói | 3050 × 1950 × 2250 mm |
Danh sách linh kiện máy hạ giấy tự động:
| Số TT | Tên linh kiện | Thương hiệu |
| 1 | Hệ thống servo | Hechuan |
| 2 | Công tắc quang điện | OMRON / Leuze |
| 3 | Công tắc nút nhấn | Eaton |
| 4 | Xi lanh | Airtac |
| 5 | Công tắc tơ | Eaton |
| 6 | Cảm biến an toàn | Beijing Yulong Xinyuan |
| 7 | Rơ-le | IDEC |
| 8 | Hộp giảm tốc servo | Motovario / Moli |
| 9 | Aptomat | Eaton |
| 10 | Bộ bảo vệ động cơ | Eaton |
| 11 | Bộ nguồn chuyển mạch | Mean Well |
| 12 | Cầu đấu dây | Weidmüller |
| 13 | Công tắc tiệm cận | Schneider / Chaorong |
| 14 | Công tắc tiệm cận | OMRON |
| 15 | Van điện từ | Airtac |
| 16 | Cảm biến xi lanh khí nén | Airtac |
| 17 | Bộ điều khiển trung tâm | Shanghai Jijin |
| 18 | Ray dẫn hướng | Dinghan |
| 19 | Bơm khí | Geling |
