MÁY CẮT XÉN GIẤY GUOWANG GW137G (CIF4)

Ký hiệu: GW 137G

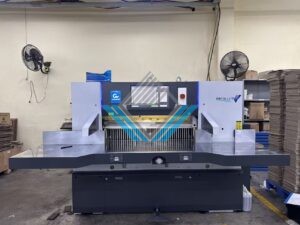

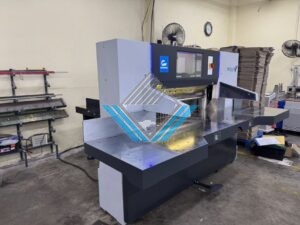

Hình ảnh máy cắt xén giấy Guowang GW137G:

Hãng GUOWANG là hãng máy sản xuất máy cắt xén giấy thành lập từ năm 1993 tại Trung Quốc, hiện nay hãng đang sản xuất OEM cho thương hiệu máy xén giấy Komori của Nhật và hãng Prism của Mỹ (tuổi đời 100 năm), hãng áp dụng công nghệ tiên tiến của Châu Âu như Polar, Wholengbeg vào sản xuất máy cắt xén giấy, hàng năm hãng Guowang sản xuất cung cấp ra thị thị trường và xuất khẩu trên 2000 chiếc máy xén giấy với hơn 100 quốc gia và vùng lãnh thổ.

Hình ảnh nhà máy Guowang với 150,000m2 nhà máy sản xuất và :

Hợp tác sản xuất máy cắt xén giấy cho Komori và hãng Peterson của Mỹ:

Hệ thống máy gia công với hơn 100 thiết bị, toàn bộ máy được gia công và kiểm soát trên thiết bị gia công tiên tiến của thế giới như: Okuma, Yamazaki, Toshiba, Mori Seiki, Mitsubishi của Nhật Bản…

Video nhà máy sản xuất máy cắt xén giấy Guowang:

Hình ảnh máy cắt xén giấy Komori sản xuất OEM tại nhà máy Guowang:

Xem thêm:

HỆ THỐNG NÂNG HẠ GIẤY TỰ ĐỘNG LẮP CHO MÁY XÉN GIẤY

Giới thiệu những đặc điểm nổi bật của máy cắt xén giấy Guowang GW137G:

Thân đúc gang xám HT30 được hoàn thiện bởi trung tâm gia công đứng của DOOSAN – Hàn Quốc. Giảm thiểu biến dạng của thân máy so với gia công truyền thống, Kẹp thủy lực nhập khẩu được sử dụng để tạo ra ứng áp suất đều cho các chi tiết gia công và giảm biến dạng, kết hợp với sử dụng công cụ nghiêm ngặt dung sai tích lũy có thể đạt 0.01mm
Truyền động tua bin được trang bị hệ thống phát hiện vị trí dao cam điện từ giúp giới hạn trên và dưới của dao chính xác và an toàn so với cam cơ giúp kéo dài tuổi thọ của máy lên tới 60%
Bôi trơn tập trung: Toàn bộ máy được trang bị bôi trơn tự động có thể phun dầu bôi trơn đều đặn và định lượng, đạt hiệu quả bôi trơn 90% các bộ phận cốt lõi của toàn bộ máy, kéo dài tuổi thọ của máy một các hiệu quả.
Hệ thống điện và an toàn: Thiết kế tổng thể điện tuân thủ an toàn quốc tế, tất cả các mạch đều có chức năng phát hiện kép kênh đôi để đảm bảo tính ổn định của hiệu suất thiết bị và an toàn cho người vận hành.
Hệ thống thủy lực: sử dụng bơm thủy lực nhập khẩu làm bằng nhôm của Ý, thiết kế mạch kéo kênh đôi tạo áp lực cắt lớn và giảm tổn thất máy so với bộ ly hợp điện từ truyền thống, Tiêu chuẩn CE tăng áp thứ cấp nhanh để đạt được độ an toàn tối đa.
Vít và ray dẫn hướng: Trục vít bi cấp giấy sử dụng công nghệ cán nguội và có độ chính xác cao 6 cấp, đảm bảo trục vít chạy ổn định và độ chính xác cao, bộ phận dẫn giây sử dụng công nghệ cố định khảm khe gia công chính xác để đảm bảo độ bền, độ chính xác và không gây tiếng ồn khi đưa giấy

Thông số kỹ thuật máy cắt xén giấy Guowang GW137G:

Mã máy	GW 137G
Chiều rộng cắt	137/53.94 cm/inch
Chiều cao cắt (không bao gồm tấm ép)	16.5/6.5 cm/inch
Chiều dài cắt	145/57.09 cm/inch
Công suất	4kw
Trọng lượng tịnh	4500/9900 kg/lbs
Chiều rộng máy	287/112.99 cm/inch (gồm mép bàn)
Chiều rộng máy	259.5/101.77 cm/inch (không gồm mép bàn)
Chiều dài máy	280/109.65 cm/inch
Chiều cao máy	165/65 cm/inch
Chiều dài bàn trước	73.5/28.94 cm/inch
Chiều cao mặt bàn	90/35.43 cm/inch
Áp suất tấm ép tối thiểu	150/330 dan/1bs
Áp suất tấm ép tối đa	4500/9900 dan/1bs
Kích thước dao (Dày x Rộng x Dài)	13.75 x 160 x 1605/0.54 x 6.3 x 63.19 mm/ inch
Diện tích mài tối đa	6/2.36 cm/inch
Khổ cắt tối thiểu	2.5/1 cm/inch (không bao gồm tấm ép)
Khổ cắt tối thiểu	9.5/3.74 cm/inch (bao gồm tấm ép)
Tốc độ cắt	45 lần /phút
Kích thước đóng gói (DxRxC)	295 x155 x 200/116.14 x 55.12 x78.74 cm/inch
Nguồn điện	361-399 V
Thông số dây điện	2.5mm²

Đặc điểm máy cắt xén giấy Guowang GW137G:

Số TT	Tính năng
1	Cấu trúc nạp giấy loại khung có độ chính xác cao, độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở có độ chính xác cao, đảm bảo độ chính xác khi nạp giấy.
2	Màn hình hiển thị sử dụng sản phẩm của AU, một nhà sản xuất LCD của Đài Loan, đảm bảo tuổi thọ sử dụng.
3	Bộ phận máy tính là máy tính công nghiệp của Đài Loan, có hiệu suất và độ ổn định đáng tin cậy, có thể thực hiện liên kết nhiều máy và quản lý máy tính từ xa.
4	Màn hình vận hành của máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.
5	Động cơ nạp giấy sử dụng động cơ servo Yaskawa của Nhật Bản, đạt độ chính xác cao và định vị nhanh chóng.
6	Bộ phận điều khiển máy tính được cấp nguồn bằng nguồn điện chuyển mạch MW, đảm bảo tính ổn định của nguồn điện và bảo vệ hiệu quả bộ phận điều khiển máy tính để tránh hư hỏng do nguồn điện quá mức.
7	Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy đều sử dụng các thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON của Mỹ, v.v.
8	Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh, áp suất tuân thủ chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.
9	Toàn bộ máy sử dụng cấu trúc cổng trục, thuận tiện cho người sử dụng lắp đặt và điều chỉnh.
10	Khung máy sử dụng cấu trúc tách rời phổ biến trên thế giới, giúp cải thiện hiệu quả độ chính xác khi cắt của máy và giúp người dùng bảo trì dễ dàng hơn.
11	Bàn làm việc mạ crom giúp người dùng tiết kiệm thời gian bảo trì và kéo dài tuổi thọ.
12	Bàn làm việc cũng được trang bị cấu trúc thổi khí để hỗ trợ việc đẩy và nạp giấy.
13	Cấu trúc an toàn tích hợp ở mặt sau của dao và lưới an toàn Swiss AB cực kỳ đáng tin cậy để cắt bằng cả hai tay đảm bảo an toàn cho người vận hành.
14	Cấu trúc an toàn ở mặt sau dao được thiết kế độc đáo giúp tránh hư hỏng máy do thao tác sai.
15	Tất cả các bộ phận lớn của máy đều được xử lý bằng công nghệ rung và sẽ không bị biến dạng sau thời gian sử dụng lâu dài.
16	Cấu trúc truyền động bánh răng trục vít kép hiệu quả cải thiện đáng kể hiệu suất làm việc, giúp tần suất cắt lên tới 45 lần/phút.
17	Cấu trúc lắp dao kiểu móc treo giúp việc thay dao trở nên đơn giản và dễ dàng.
18	Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn để tăng hiệu quả làm việc và kéo dài tuổi thọ của thiết bị.
19	Chức năng chương trình CIP4 hiệu suất cao tiêu chuẩn cải thiện đáng kể mức độ thông minh của máy và nâng cao hiệu quả công việc. Tương thích với các định dạng file PDF, JDF+JPG
20	Tốc độ chạy của bộ nạp giấy nhanh, lên tới 48m/phút.
21	Màn hình LCD cực lớn hướng dẫn quá trình vận hành máy một cách linh hoạt.
22	Áp lực được tự động điều chỉnh theo kích thước của giấy.

Danh sách linh kiện máy cắt xén giấy Guowang GW137G:

Số TT	Tên linh kiện	Thương hiệu	Ghi chú
1	Màn hình	Taiwan	Màn hình cảm ứng TFT LCD 22 inch của AU
2	Máy tính	Taiwan	Máy tính công nghiệp
3	Linh kiện đúc	Shanghai	Nhựa cát HT250(Haiguang)
4	Động cơ định vị	Japan	Hệ thống servo Yaswaka
5	Trục vít đầu nạp	Taiwan	ABBA
6	Màn hình	Taiwan	AMT
7	Ray dẫn bàn nạp giấy	China	Kaite
8	Bàn làm việc	China	Bàn làm việc mạ crom không có rãnh
9	Vòng bi	Japan	NSK
10	Băng tải 3 góc	Britain	Optivbelt
11	Cảm biến	Japan	Omron
12	Công tắc quang điện	Taiwan	Công tắc nguồn Mingwei
13	Công tắc giới hạn	China	JUDENG
14	Dao	Japan	Kanefusa
15	Bơm khí	China	GREENCO
16	Thiết bị điện hạ thế	America	EATON
17	Thiết bị điện hạ thế	Japan	IDEC
18	Đầu nối dây	Germany	Weidmuller
19	Van tỷ lệ	USA	Hyda Force
20	Roăng đệm	Switzerland	Switzerland
21	Đầu nối thủy lực	Japan	HONDA
22	Bơm thủy lực	Italy	Marzochhi
23	Hệ thống điều khiển mạch dầu	China	Bảng mạch dầu hợp kim nhôm
24	Cầu chì sống dao	Germany

Chức năng máy cắt xén giấy Guowang GW137G:

Số TT	Chức năng
1	Thao tác tự động hoàn toàn
2	Thao tác bán tự động
3	Thao tác thủ công
4	Chức năng chỉ dẫn (bộ nhớ tự động)
5	Định vị chính xác tự động hoàn toàn
6	Định vị trực tiếp thủ công
7	Bộ đẩy giấy dịch chuyển về phía trước và phía sau
8	Điều chỉnh di chuyển nhanh
9	Điều chỉnh tăng tốc và giảm tốc tự động
10	Chức năng đảo ngược cưỡng bức
11	Chức năng reset cưỡng bức
12	Dừng nạp giấy cưỡng bức
13	Dừng hạ dao cưỡng bức
14	Bơm khí thổi cưỡng bức
15	Kiểm soát thổi khí thủ công
16	Tìm kiếm điểm gốc tự động
17	Tự động loại bỏ lỗi đểm gốc
18	Chế độ lập trình nhân bản
19	Chức năng chia đều
20	Chức năng khoảng cách đều
21	Tính toán bù trừ ±
22	Cắt chèn thủ công
23	Chức năng cắt nhảy
24	Duyệt chương trình
25	Chức năng máy tính
26	Lựa chọn đa ngôn ngữ thao tác
27	Chuyển đổi sang hệ inch ( đơn vị chuyển đổi)
28	Chức năng bộ đếm
29	Hướng dẫn thao tác thay dao
30	Chức năng ép giấy
31	Chức năng tính toán dao cắt
32	Chức năng nhấp hạ dao
33	Chức năng tự chẩn đoán lỗi
34	Hiển thị vị trí hiện tại
35	Bảng kích thước giấy thường dùng
36	Tốc độ nạp giấy có thể điều chỉnh (6-48M/S)
37	Có thể lập trình 10.000 chương trình cắt
38	Thời gian lưu trữ dữ liệu có thể đạt tới hơn 30 vạn giờ
39	Màn hình thao tác hiển thị có thể theo dõi
40	Có thể cài đặt thời gian ép giấy
41	Có thể cài đăth thời gian cắt trễ
42	Cảnh báo an toàn
43	Nhập chương trình bằng USB
44	CIP4 CIP4
45	Tối ưu hóa chương trình mô phỏng trạng thái động
46	Hệ thống bôi trơn tự động cho các bộ phận cắt
