MÁY LẤY GIẤY DỠ GIẤY TỰ ĐỘNG
LẮP CHO MÁY CẮT XÉN GIẤY CÓ SẴN
Thử nghiệm với hệ thống nâng hạ cắt giấy cắt giấy trắng định lượng 128g, cắt 4 mặt, cắt trong 1 giờ:
- Máy xén giấy có sử dụng hệ thống nâng hạ tự động cắt trong 1 giờ được 7,5 balet sử dụng 1 máy xén giấy và 1 công nhân.
- Máy xén giấy không sử dụng hệ thống nâng hạ tự động cắt ra 7,5 balet phải sử dụng 2 máy xén giấy và 4 công nhân.
Kết luận:
Khi lắp đặt hệ thống nâng hạ tự động mỗi tháng giảm được 3 công nhân, mức lương tính trung bình 15 triệu 1 công nhân thì mỗi tháng giảm được 45 triệu, 1 năm giảm được 540 triệu và giảm đầu tư 1 máy xén khoảng 800 triệu – 1 tỉ (Tùy mã máy tùy option).
Vậy tiền nhân công 540 triệu + tiền mua thêm 1 chiếc máy xén giấy 1 tỉ, tương đương 1 năm giảm được 1,54 tỉ.
Ngoài ra:
Giảm chi phí mặt bằng khi phải mua thêm 1 máy xén giấy, giảm chi phí bảo dưỡng, chi phí điện…
Giảm sức công nhân không phải bốc giấy không bị đau lưng thoát vị đĩa đệm.
Giảm tỉ lệ sai hỏng.
Giấy sau khi cắt được xếp gọn gàng.
1. MÁY LẤY GIẤY TỰ ĐỘNG
Ký hiệu: SH-2A

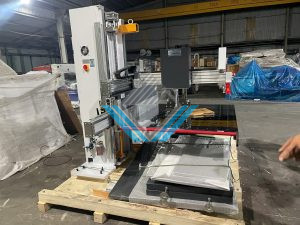

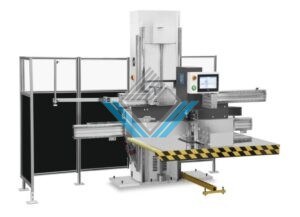

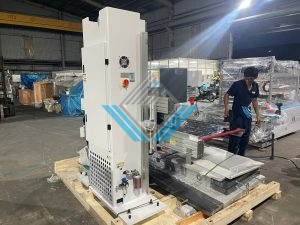

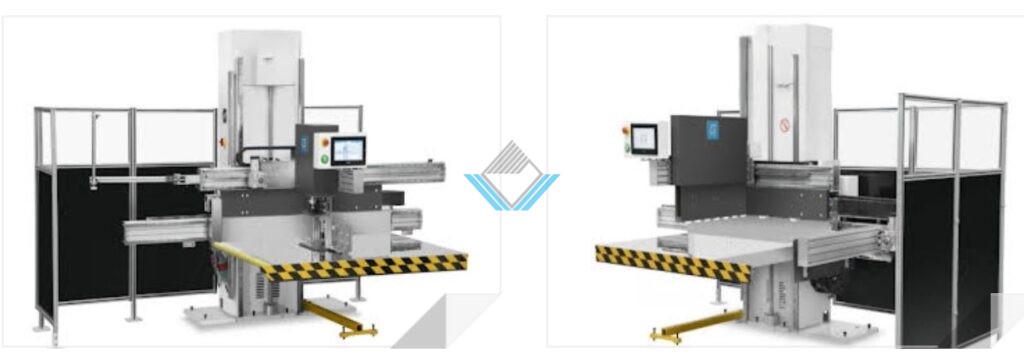

Hình ảnh máy lấy giấy tự động lắp cho máy xén giấy:
Giới thiệu máy lấy giấy tự động lắp cho máy xén giấy:
Máy lấy giấy thông minh có chức năng tự động gắp giấy. Con lăn vận chuyển có thể nhanh chóng tách các tờ giấy trong chồng theo độ cao đã cài đặt và gắp đưa lên bàn làm việc, giúp toàn bộ quá trình cấp giấy chính xác và hiệu quả cao. Sử dụng điều khiển khí nén Airtac, kẹp giữ giấy an toàn, bảo vệ các góc cạnh của giấy không bị hư hại do lực bên ngoài. Cánh tay kẹp giấy được cấp bằng sáng chế số: ZL 2018 2 1957297.0.
Chức năng máy lấy giấy / dỡ giấy:
|
Số TT |
Chức năng |
| 1 |
Tự động cấp giấy, dỡ giấy, xếp giấy, nhanh chóng đưa giấy từ pallet lên bàn làm việc, dỡ và xếp gọn đúng vị trí, giảm đáng kể sức lao động. |
|
2 |
Thiết bị phát hiện vị trí bằng hồng ngoại, giúp xác định chính xác vị trí giấy, đảm bảo xếp chồng ngay ngắn. |
| 3 |
Thiết bị chống va chạm, giúp ngăn ngừa va đập ngoài ý muốn trong quá trình vận hành. |
|
4 |
Kẹp giấy điều khiển bằng khí nén, kẹp chắc chắn và bảo vệ góc cạnh giấy không bị hư hại. |
| 5 |
Động cơ hiệu suất cao, động cơ nhập khẩu từ Đài Loan. |
|
6 |
Trang bị màn hình cảm ứng 10.4 inch, thao tác đơn giản, dễ sử dụng. |
| 7 |
Thiết kế phù hợp kỹ sư học việc, giảm thiểu nguy cơ chấn thương khi vận hành. |
|
8 |
Tối ưu chức năng bảo vệ dừng máy khi quá tải. |
| 9 |
Bàn làm việc được trang bị cấu trúc thổi khí, hỗ trợ đẩy và dỡ giấy dễ dàng. |
|
10 |
Bàn làm việc mạ chrome, giúp giảm thời gian bảo trì cho người dùng. |
Thông số kỹ thuật máy lấy giấy:
|
Model |
SH-2A (Máy lấy giấy) |
| Tổng chiều dài |
3100 mm |
|
Chiều dài bao gồm khung bảo vệ) |
3400mm |
| Tổng chiều rộng |
2100 mm |
|
Tổng chiều cao |
2200 mm |
| Chiều dài bàn |
1550 mm |
|
Chiều rộng bàn |
1250 mm |
| Khổ giấy tối đa lấy/dỡ giấy |
1180 × 1300mm |
|
Khổ giấy tối thiểu (lấy/dỡ giấy) |
500 × 500mm |
| Chiều cao lấy/dỡ mỗi lần tối đa |
165mm |
|
Chiều cao lấy/dỡ mỗi lần tối thiểu |
70mm |
| Chiều cao chồng giấy tối đa |
1450mm |
|
Tải trọng tối đa |
200kg |
| Thời gian lấy/dỡ giấy |
16–40s |
|
Công suất |
3kw |
| Điện áp |
380V |
|
Tần số |
50Hz |
| Trọng lượng |
1.5T |
2. MÁY DỠ GIẤY LẮP CHO MÁY CẮT XÉN GIẤY
Ký hiệu SH-2B

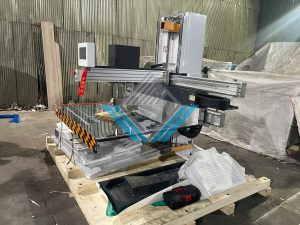

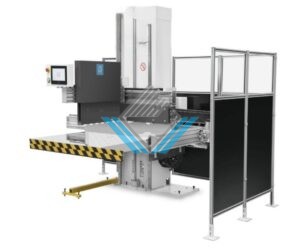

Hình ảnh máy dỡ giấy:
Giới thiệu máy dỡ giấy:
Máy dỡ giấy tự động hoàn toàn có thể tự động xếp giấy gọn gàng. Người vận hành chỉ cần đặt giấy đã cắt lên bàn làm việc của máy, máy sẽ tự động xếp giấy ngay ngắn lên pallet. Máy giúp nâng cao năng suất cắt và chức năng xếp giấy gọn gàng mang lại sự thuận tiện lớn cho các công đoạn tiếp theo.
Được tối ưu hóa chức năng bảo vệ dừng máy khi quá tải trọng lượng lớn. Máy được cấp bằng sáng chế số: ZL 2018 2 1958540.
Ưu điểm máy dỡ giấy:
| STT |
Ưu điểm |
| 1 |
Máy lấy giấy có độ chính xác cao, không cần hỗ trợ lấy giấy thủ công. |
|
2 |
Thời gian lấy giấy nhanh 18–30 giây, mỗi giờ có thể lấy nhiều hơn các thương hiệu khác khoảng 3m chiều cao chồng giấy. |
| 3 |
Kết cấu: Giá đỡ + 2 dầm ngang + 4 ray dẫn hướng + vít me bi nâng hạ (độ chính xác cao, bảo trì đơn giản). |
|
4 |
Độ ồn khi lấy giấy thấp (dưới 60Hz). |
| 5 |
Công suất tiêu thụ thấp khi lấy giấy (2kW). |
|
6 |
Tay gắp giấy được cấp bằng sáng chế, chống làm hỏng giấy. |
| 7 |
Linh kiện điện chính sử dụng các thương hiệu nổi tiếng từ Nhật Bản, Đài Loan. |
|
8 |
Thời gian xếp chồng giấy nhanh 15–25 giây |
| 9 |
Độ chính xác xếp chồng giấy cao (sai số < 1mm, có thể ghi trong hợp đồng) |
|
10 |
Kích thước xếp giấy nhỏ nhất: 490 × 400 mm |
| 11 |
Vị trí đặt pallet có cảm biến quang căn chỉnh, giúp xác định chính xác vị trí giấy trên pallet. |
|
12 |
Máy xếp giấy có chức năng căn giữa khay giấy. |
| 13 |
Bàn máy sử dụng kết cấu nhôm hoàn toàn, nhẹ và khó biến dạng. |
|
14 |
So với máy cắt giấy một dao truyền thống, khi lắp thêm máy lấy giấy và dỡ giấy có thể tăng hiệu suất 100%–200%. |
| 15 |
Máy lấy giấy và dỡ giấy đều dùng cấu trúc 3 servo, có hiển thị chẩn đoán lỗi, dễ bảo trì sau bán hàng. |
|
16 |
Vận hành đơn giản, tỷ lệ lỗi thấp, toàn bộ máy hầu như không có linh kiện hao mòn. |
Chức năng máy dỡ giấy:
| Số TT | Chức năng |
|
1 |
Tự động cấp giấy, dỡ giấy, xếp giấy, nhanh chóng đưa giấy từ pallet lên bàn làm việc, dỡ và xếp gọn đúng vị trí, giảm đáng kể sức lao động. |
| 2 |
Thiết bị phát hiện vị trí bằng hồng ngoại, giúp xác định chính xác vị trí giấy, đảm bảo xếp chồng ngay ngắn. |
|
3 |
Thiết bị chống va chạm, giúp ngăn ngừa va đập ngoài ý muốn trong quá trình vận hành. |
| 4 |
Kẹp giấy điều khiển bằng khí nén, kẹp chắc chắn và bảo vệ góc cạnh giấy không bị hư hại. |
|
5 |
Động cơ hiệu suất cao, động cơ nhập khẩu từ Đài Loan. |
| 6 |
Trang bị màn hình cảm ứng 10.4 inch, thao tác đơn giản, dễ sử dụng. |
|
7 |
Thiết kế phù hợp kỹ sư học việc, giảm thiểu nguy cơ chấn thương khi vận hành. |
| 8 |
Tối ưu chức năng bảo vệ dừng máy khi quá tải. |
|
9 |
Bàn làm việc được trang bị cấu trúc thổi khí, hỗ trợ đẩy và dỡ giấy dễ dàng. |
| 10 |
Bàn làm việc mạ chrome, giúp giảm thời gian bảo trì cho người dùng. |
Thông số kỹ thuật máy lấy giấy:
|
Model |
SH-2B ( Máy dỡ giấy) |
| Tổng chiều dài |
3400 mm |
|
Chiều dài bao gồm khung bảo vệ) |
3500mm |
| Tổng chiều rộng |
1800 mm |
|
Tổng chiều cao |
2200 mm |
| Chiều dài bàn |
1550 mm |
|
Chiều rộng bàn |
960 mm |
| Khổ giấy tối đa lấy/dỡ giấy |
950 × 1260mm |
|
Khổ giấy tối thiểu (lấy/dỡ giấy) |
490 × 400mm |
| Chiều cao lấy/dỡ mỗi lần tối đa |
165 mm |
|
Chiều cao lấy/dỡ mỗi lần tối thiểu |
70mm |
|
Chiều cao chồng giấy tối đa |
1500mm |
| Tải trọng tối đa |
200kg |
|
Thời gian lấy/dỡ giấy |
15–25s |
| Công suất |
3kw |
|
Điện áp |
380V |
| Tần số |
50Hz |
|
Trọng lượng |
1.5T |
Danh sách cấu hình linh kiện máy lấy giấy / dỡ giấy:
| STT | Tên linh kiện | Chức năng | Thương hiệu | Ghi chú |
| 1 | Động cơ chính | Điều khiển nâng hạ bàn | Zhongyan – China | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 2 | Động cơ vỗ giấy | Đảm bảo độ chính xác khi dỡ giấy | Xinjie – China | |
| 3 | Động cơ đẩy giấy | Đảm bảo độ chính xác khi dỡ giấy | Xinjie – China | |
| 4 | Công tắc tiệm cận | Giới hạn hành trình, định vị | Mingzhi – Taiwan | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 5 | Xi lanh nâng hạ | Nâng hạ tấm đẩy giấy | Airtac- Taiwan | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 6 | Xi lanh ép giấy | Cố định vị trí chồng giấy | Airtac- Taiwan | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 7 | PLC | Bộ điều khiển trung tâm | Xinjie – China | |
| 8 | Nguồn chuyển mạch | Cấp nguồn cho công tắc, PLC (điện áp thấp) | Mean Well- Taiwan | |
| 9 | Thanh cảm biến an toàn | Bảo vệ khi va chạm ngoài ý muốn | Omron | Liên doanh Trung – Nhật |
| 10 | Biến tần | Định vị chính xác bàn | Inovance – China | |
| 11 | Cảm biến laser | Định vị chính xác bàn | Mingzhi – Taiwan | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 12 | Thanh trượt ray dẫn hướng | Vận hành và nâng hạ bàn | HIWIN – China | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 13 | Xích dẫn cáp | Dẫn dây điện và ống khí | Kesa / SanNaisi- China/Taiwan | Optional tuỳ chọn mua thêm nếu có nhu cầu |
| 14 | Vòng bi | Toàn bộ máy | NSK – Japan |
