ToggleMÁY BẾ HỘP CARTON BÁN TỰ ĐỘNG CENTURY
Ký hiệu : MWB 1620Q (có chức năng chọc phôi)

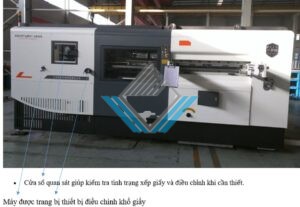

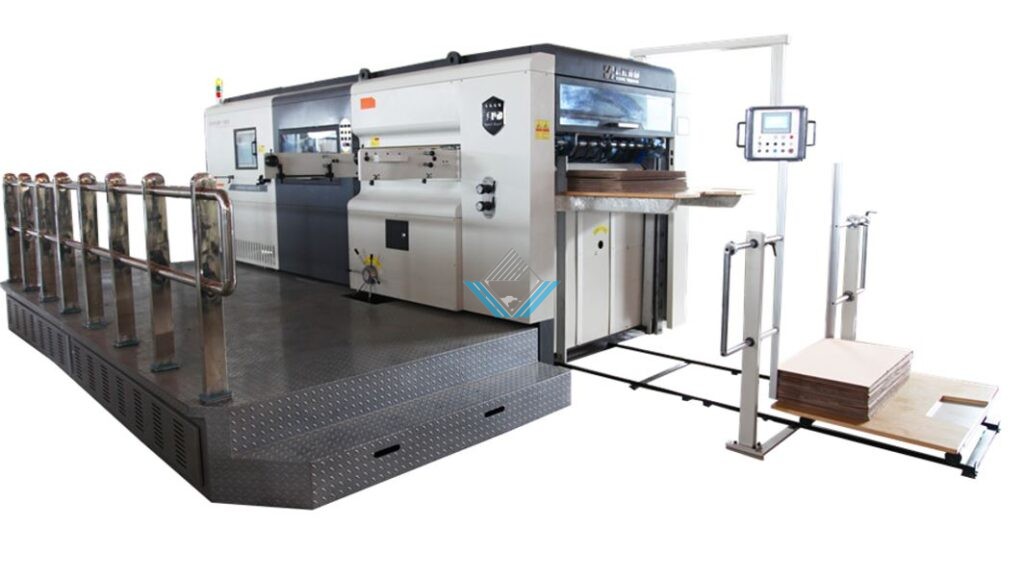

Hình ảnh máy bế hộp carton bán tự động:

Video máy bế hộp carton bán tự động vận hành:
Thông số kỹ thuật máy bế hộp carton bán tự động:
Mã máy | MWB 1620Q |
| Khổ giấy tối đa | 1.650×1.210mm |
Khổ giấy tối thiểu | 650x550mm |
| Khổ cắt tối đa | 1.620×1.190mm |
Áp lực cắt tối đa | 300T |
| Loại giấy sử dụng | Bìa cứng, carton sóng E, B, C, A và giấy hai lớp dày đến 9mm |
Độ chính xác cắt | ± 0.5mm |
| Tốc độ tối đa | 3.600 s/h (Tốc độ thực tế tùy thuộc vào thao tác của công nhân) |
Phạm vi điều chỉnh áp lực | ±1mm |
| Lượng phôi tối thiểu ở phía trước | 10mm |
Kích thước bên trong khung | 1.646×1.220mm |
| Kích thước máy ( DxRxC) | 8.200×5.300×2.600mm |
Công suất | 21kw |
| Điện áp | 380V/3 pha, 50/60Hz |
Trọng lượng máy | 24T |
Cấu hình máy bế hộp carton bán tự động:
Số TT | Các bộ phận của máy | Hình ảnh |

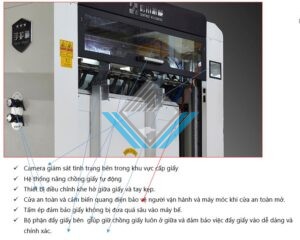

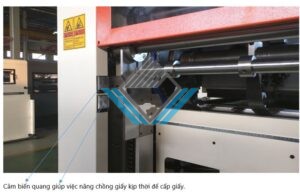

| 1 | Đầu cấp giấy | ![]()
|

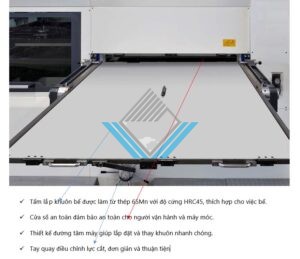

2 | Bộ phận bế |
|

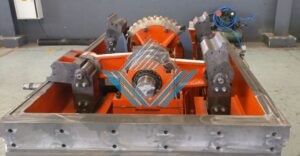

| Bánh răng trục vít được mài thủ công để đảm bảo độ nhẵn bề mặt, giúp cắt bế chính xác.
| ![]()
| |

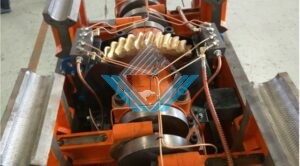

Hệ thống tự bôi trơn tự động. Cấu trúc đúc nguyên khối giúp giảm rung động khi máy hoạt động |
| |

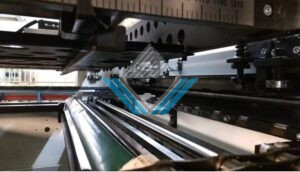

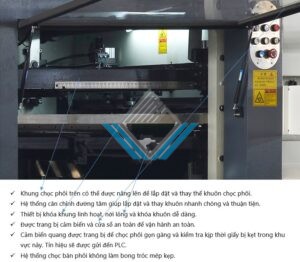

3 | Bộ phận chọc phôi |
|
| Tấm đỡ có thể điều chỉnh kích thước để phù hợp với kích thước bế |
| |

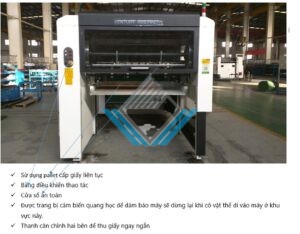

4 | Bộ phận thu giấy |
|
![]() | ||

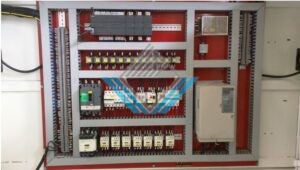

5 | Bộ phận điện |
|

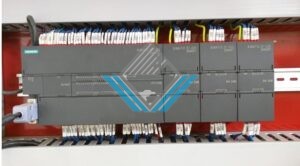

| 6 | Mô-đun CPU//Siemens Simatic S7-200 |
|

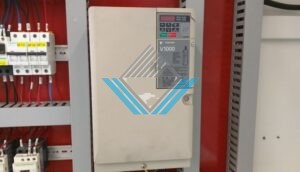

7 | Biến tần Yaskawa |
|

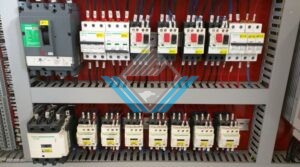

| 8 | Rơle, công tắc tơ của Schneider, v.v. |
|

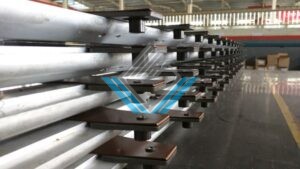

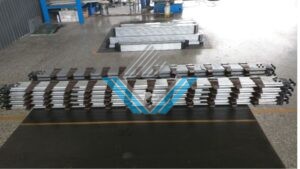

Nhíp kẹp được làm bằng vật liệu nhôm máy bay. | ![]() | |
| 9 |
|
Phụ kiện tiêu chuẩn của máy bế hộp carton bán tự động:
Số TT | Tên phụ kiện | Số lượng |
| 1 | Nhíp kẹp | 2 bộ |
2 | Bàn làm việc | 1 bộ |
| 3 | Tấm cắt (thép 75Cr1, 5mm) | 2 tấm |
4 | Dụng cụ lắp đặt và vận hành máy | 1 bộ |
| 5 | Thùng chứa phế liệu | 2 chiếc |
6 | Khay xếp giấy trước | 1 chiếc |
Danh sách phụ tùng máy bế hộp carton bán tự động:
Số TT | Tên linh kiện | Số lượng | Đơn vị |
| 1 | Tay quay hãm phanh | 1 | Chiếc |
2 | Tấm lắp khuôn bế | 1 | Chiếc |
| 3 | Tay kéo tấm lắp khuôn bế | 1 | Chiếc |
4 | Bàn cấp giấy | 2 | Chiếc |
| 5 | Bàn thu giấy | 2 | Chiếc |
6 | Khay xếp chồng giấy trước | 1 | Chiếc |
| 7 | Móc treo phế liệu | 1 | Chiếc |
8 | Súng hơi | 1 | Chiếc |
| 9 | Ống PU | 1 | Chiếc |
10 | Khóa máy | 2 | Chiếc |
| 11 | Dụng cụ khóa khuôn bế | 1 | Chiếc |
12 | Đai ốc chữ T có ngạnh | 100 | Chiếc |
| 13 | Đinh tán đầu chìm M5×20 | 50 | Chiếc |
14 | Đinh tán đầu chìm M5×16 | 50 | Chiếc |
| 15 | Mũi khoan Ф5.2 | 1 | Chiếc |
16 | Bình dầu | 1 | Chiếc |
| 17 | Tua vít đầu dẹt | 1 | Chiếc |
18 | Tua vít Phillips | 1 | Chiếc |
| 19 | Lục (14MM-1) | 1 | Chiếc |
20 | Cờ lê Clyburn | 1 | Chiếc |
| 21 | Hộp dụng cụ (nhựa) | 1 | Chiếc |
22 | Máy khoan cầm tay | 1 | Chiếc |
| 23 | Lưỡi dao | 2 | Chiếc |
24 | Móc | 1 | Chiếc |
| 25 | Nhíp kẹp | 2 | Chiếc |
Kiến nghị khi mua máy bế thùng carton bán tự động:
- Xích: Nên mua 14 chiếc
- Nhíp: Nên mua 50 chiếc (mua kẹp loại tốt)
- Tấm cắt: Nên mua 2 chiếc
