MÁY CẮT DÂY ĐIỀU KHIỂN SỐ
Ký hiệu: XT1210-4

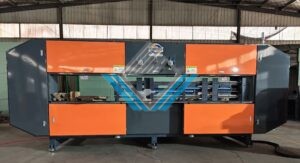

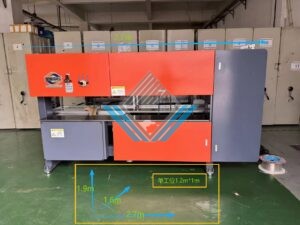

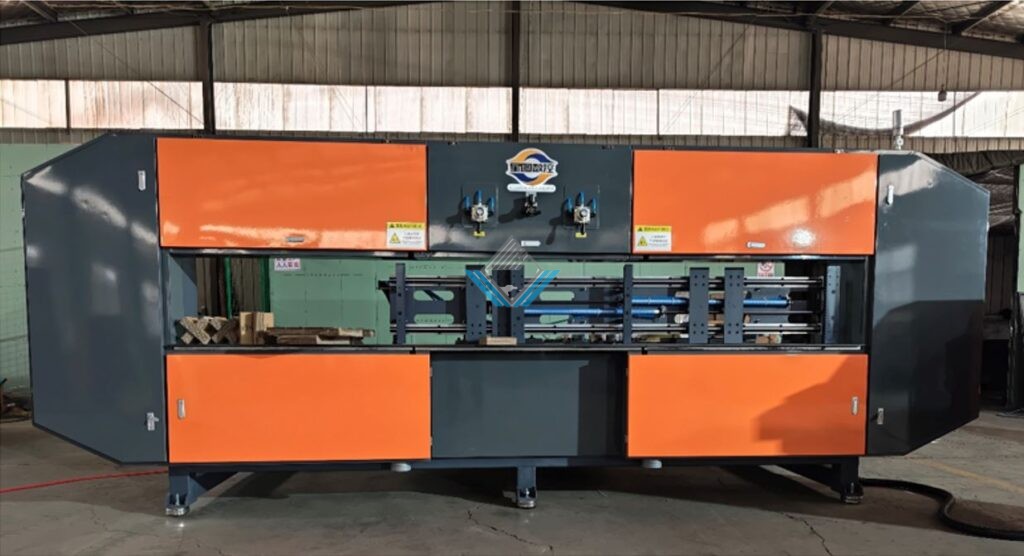

Hình ảnh máy cắt dây điều khiển số (Tùy chọn 1 hoặc 2 đầu):
Giới thiệu máy cắt dây điều khiển số:
Máy cắt dây điều khiển số là một loại máy cắt sử dụng dây kim cương (dây phủ hạt kim cương). Máy sử dụng dây kim loại chuyển động tịnh tiến tốc độ cao, dưới sự điều khiển số của máy tính, thực hiện cắt chính xác các vật liệu theo quỹ đạo đã được lập trình sẵn.
Hiện nay, máy chủ yếu được ứng dụng trong việc cắt các vật liệu như: kính thạch anh, (than chì), giấy carton sóng, carton tổ ong, tấm bìa cứng…Có thể cắt vật liệu với độ dày lớn, cắt được nhiều hình dạng phức tạp khác nhau, không gây ô nhiễm hay làm hư hại các đặc tính khác của vật liệu.
Kết cấu và nguyên lý máy cắt dây điều khiển số:
Tổng quan thiết bị:
-Thiết bị này bao gồm: Bàn cấp liệu, đầu cắt và hệ thống điều khiển điện. Kết cấu tổng thể trạm kép, trong đó hai đầu cắt dùng chung một bàn cấp liệu và một hệ thống điều khiển điện, có thể đồng thời dẫn động hai tấm giấy để thực hiện cắt.
Kết cấu thiết bị:
Bàn cấp liệu: Gồm hai phần: Bàn di chuyển trục X và tấm đẩy vật liệu trục Y. Trên tấm đẩy có lắp cơ cấu kẹp trái/phải, thông qua xi lanh khí nén điều khiển kẹp siết chặt để cố định giấy carton sóng. Nhờ sự chuyển động của tấm đẩy trục Y và bàn trục X, khối giấy carton có thể di chuyển theo các hướng trước–sau, trái–phải. Chuyển động được dẫn động bởi động cơ servo, thông qua thanh răng và ray dẫn hướng.
Đầu cắt : Đầu cắt gồm ba bánh cưa, trong đó bánh cưa trên và dưới là bánh cắt, bên trái hoặc bên phải là bánh dẫn động. Bánh dẫn động được quay bởi động cơ ba pha, từ đó kéo dây cưa chuyển động. Hai bánh cắt trên và dưới là bánh bị động, chủ yếu có chức năng đỡ và dẫn hướng dây cưa.
Hệ thống điều khiển: Sử dụng hệ thống điều khiển Shanlong, có thể nhận dạng các chương trình NC, ISO… Chỉ cần nhập chương trình là có thể thực hiện cắt hoàn toàn tự động. Quy trình vận hành đơn giản, công nhân chỉ cần đặt vật liệu, xác định điểm gốc gia công và nhấn bắt đầu. Hệ thống có thể tự động điều chỉnh tốc độ cắt theo độ lớn cung tròn để đảm bảo độ chính xác gia công. Ngoài ra, hệ thống có thể lưu trữ các chương trình cắt trước đó và gọi lại nhanh chóng chỉ bằng một thao tác.
-Nguyên lý hoạt động của máy cắt dây kim cương là cốt lõi dựa trên việc hệ thống điều khiển số điều khiển dây cắt kim cương chuyển động tịnh tiến qua lại với tốc độ cao, kết hợp với việc cấp liệu và định vị chính xác của phôi. Thông qua tác dụng mài cắt của các hạt kim cương, vật liệu được gia công cắt.
Thiết bị phù hợp để gia công các vật liệu giòn hoặc mềm như: giấy carton sóng, xốp, đá, gốm… Đối với máy trạm kép, hiệu suất có thể tăng gấp đôi.
Quy trình vận hành máy cắt dây điều khiển số:
(1) Truyền động và chuyển động của dây kim cương:
-Bộ phận chính gồm bánh dẫn động và bánh dẫn hướng. Hệ thống điều khiển động cơ dẫn động quay bánh chủ động, làm cho dây kim cương chuyển động tuần hoàn qua lại theo tốc độ cài đặt.
-Các hạt mài trên dây kim cương (thường là kim cương hoặc cacbua silic) được gắn cố định trên bề mặt dây thép bằng phương pháp mạ điện hoặc liên kết nhựa. Độ cứng của các hạt mài cao hơn nhiều so với vật liệu gia công, đóng vai trò chính trong quá trình cắt.
(2) Điều khiển bằng hệ thống kỹ thuật số:
Người vận hành nhập các thông số cắt trên bảng điều khiển kỹ thuật số (đường cắt, tốc độ cấp liệu, tốc độ dây, độ sâu cắt…).
Hệ thống sẽ chuyển đổi các thông số này thành tín hiệu điện để điều khiển động cơ servo hoặc động cơ bước thực hiện chuyển động tương ứng.
(3) Cấp liệu và định vị chính xác của phôi:
-Phôi được cố định trên bàn làm việc bằng cơ cấu kẹp. Hệ thống điều khiển động cơ cấp liệu dẫn động bàn máy di chuyển chính xác theo trục X/Y, giúp phôi tiếp xúc với dây kim cương đang chuyển động tốc độ cao.
-Tốc độ cấp liệu được điều chỉnh theo độ dày và độ cứng của vật liệu. Với vật liệu mềm như giấy carton sóng, tốc độ cấp có thể đặt khoảng 500 ~ 2000 mm/phút để tránh biến dạng hoặc kẹt dây.
(4) Quá trình thực hiện cắt:
-Khi dây kim cương chuyển động tốc độ cao tiếp xúc với phôi, các hạt mài sẽ tạo ra tác động va đập, cào xước và mài mòn lên bề mặt vật liệu, từ đó bóc tách dần vật liệu và hình thành đường cắt.
-Đối với vật liệu xốp hoặc nhiều lỗ như carton, quá trình cắt thường không cần dung dịch làm mát (cắt khô). Đối với vật liệu cứng, cần trang bị hệ thống làm mát để giảm nhiệt độ và loại bỏ mạt cắt.
Thông số kỹ thuật máy cắt dây điều khiển số:
|
Model |
XT1210-4 |
|
Độ dày carton cắt tối đa |
410mm |
| Kích thước cắt tối đa |
1000 × 1200mm |
|
Kích thước cắt tối thiểu |
200 × 30mm |
| Tốc độ cắt |
1000 – 3000mm/phút (Tùy thuộc vào độ dày và hình dạng giấy carton) |
| Nguồn điện |
380V |
|
Công suất |
6KW (Công suất đầy tải) |
| Nguồn khí |
0.6 – 0.8 MPa |
|
Áp suất khí kẹp |
0.2 – 0.8 MPa |
| Áp suất khí căng dây cưa |
0.2 – 0.6 MPa |
|
Kích thước tổng thể máy |
4700 × 1930 × 1850mm |
| Trọng lượng máy |
Khoảng 1700KG |
|
Chiều dài dây cưa |
4990mm |
| Đường kính dây |
1.0mm |
Lưu ý: Khách hàng chuẩn bị máy hơi và đường hơi vào máy
Cấu hình các bộ phận máy cắt dây điều khiển số:
| Số TT |
Hạng mục |
Thương hiệu |
| 1 | Hệ thống điều khiển số |
Shanlong |
| 2 | Động cơ servo |
Tianchuan |
| 3 | Máy tính |
Máy tính công nghiệp |
|
4 |
Biến tần |
Orino |
| 5 | Động cơ |
Động cơ 3 pha , 4 cực |
|
6 |
Hộp giảm tốc |
Hộp giảm tốc hành tinh SHIMPO Nhật Bản, tỷ số truyền 10 |
| 7 | Thanh trượt dẫn hướng |
Thanh trượt ray vuông 25 Dinghan |
|
8 |
Thanh răng | Thanh răng phay tinh |
| 9 | Bánh cưa |
Bọc polyurethane đường kính 500mm |
|
10 |
Thiết bị điện | CHINT |
| 11 | Bơm dầu |
Bơm dầu tự động 2 lít, bộ chia dầu kiểu thể tích |
|
12 |
Chức năng hệ thống |
Tự động thay đổi tốc độ, tạm dừng, đảm bảo độ chính xác và tốc độ cắt |
