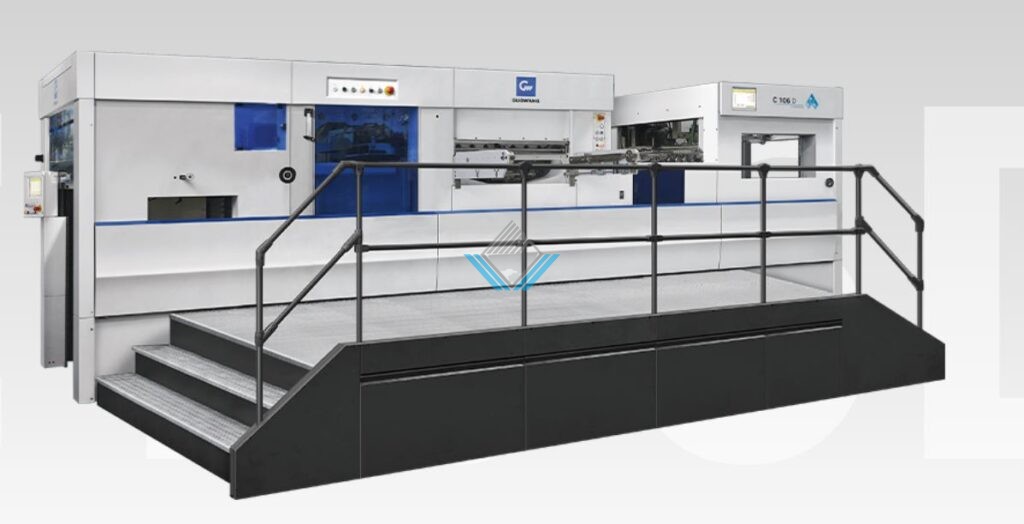

Máy bế chiết quang thúc nổi tự động (áp lực 550 tấn)

Mã máy

1060 x760mm

Khổ giấy tối thiểu

1045 x745mm

Phạm vi nhíp kẹp

550 tấn

Định lượng giấy

≤4mm carton sóng

Tốc độ bế tối đa

1600mm

Chiều cao chồng giấy thu

15kw

Công suất toàn máy

20tấn

Kích thước máy

6-8bar,200L/phút

Số TT

Các bộ phận chính của máy

1

1. Bộ cấp giấy chất lượng cao, được trang bị 4 đầu hút hút giấy, 4 hút cấp giấy, đảm bảo cấp giấy ổn định và tốc độ nhanh, tránh tình trạng giấy bị xước do sử dụng hệ thống cấp giấy bằng con lăn truyền thống.

2. Chức năng thay giấy liên tục, bộ cấp giấy hoạt động liên tục,  chiều cao xếp giấy tối đa 1600mm.

3. Thiết bị xếp chồng giấy trước được trang bị ray dẫn hướng, giúp người vận hành cấp giấy vào bộ cấp giấy một cách chính xác và thuận tiện.

4. Tay kê dẫn hướng bên có thể điều chỉnh giữa chế độ đẩy và kéo để phù hợp với các loại giấy khác nhau.

5. Điều chỉnh tay kê phía trước sử dụng động cơ servo Fuji (Nhật Bản), vị trí tay kê phía trước được hiển thị chính xác trên màn hình cảm ứng,  điều chỉnh nhanh,  độ chính xác điều chỉnh đạt 0,01 mm.

6. Khi giấy chạy đến tay kê phía trước, hệ thống sẽ giảm tốc để đảm bảo giấy được định vị chính xác.

2

1.Sử dụng hệ thống servo, điều khiển áp suất chính xác thông qua màn hình cảm ứng giao diện người-máy,  độ chính xác điều chỉnh đến 0,01mm.

2. Khung bế  và tấm đệm bế phía dưới được khóa bằng xi lanh SMC của Nhật Bản, tránh tình trạng khung bản trên và dưới không được khóa/lắp đúng vị trí, hạn chế tối đa tổn thất do thao tác con người gây ra.

3. Khung bản bế áp dụng phương thức lắp bản định vị nhanh theo đường tâm, giúp người vận hành khi lắp khuôn bế không cần phải căn chỉnh vị trí trái – phải.

4. Có thể lắp đặt các tấm khuôn bế có kích thước phi  tiêu chuẩn bằng các dụng cụ phụ trợ, tạo điều kiện thuận lợi cho khả năng tương thích giữa các tấm khuôn bế từ các máy khác nhau.

5. Nhíp kẹp sử dụng cấu trúc điều chỉnh được, cho phép người vận hành duy trì độ chính xác sản xuất của máy trong quá trình vận hành.

3

1. Chổi phanh điều chỉnh được, điều khiển bằng động cơ AC, giúp tách giấy khỏi nhíp kẹp và xếp chồng giấy.

2. Bộ phận thu giấy được điều khiển thông qua màn hình cảm ứng 10,4 inch.

3. Giá đỡ giấy phụ trợ,  thu giấy liên tục,  máy tự động giảm tốc độ khi thay đổi giá đỡ để đảm bảo giấy được thu gom gọn gàng.

4. Tay kê phía sau của bộ phận thu giấy được điều chỉnh bằng động cơ servo, có thể thích ứng với nhiều kích thước giấy khác nhau.

4

1. Để đáp ứng các yêu cầu chức năng của máy, hệ thống điều khiển PLC loại nhỏ truyền thống đã được loại bỏ. Một hệ thống điều khiển đáng tin cậy được thiết kế riêng cho nhu cầu của máy đã được phát triển độc lập và có độ tin cậy cao.

2. Toàn bộ hệ thống điều khiển động cơ sử dụng biến tần và bộ điều khiển servo Schneider, đảm bảo các chuyển động của từng bộ phận máy chính xác và đồng bộ.

3. Tất cả nguồn cấp điện đều sử dụng nguồn xung Mean Well (Đài Loan), đảm bảo nguồn điện ổn định và tránh các rủi ro vận hành do điện áp không ổn định gây ra.

4. Bộ phận bế và bộ phận thu giấy lần lượt được trang bị màn hình cảm ứng 15 inch và 10,4 inch.

5. Toàn bộ máy sử dụng rơ-le, công tắc tơ AC và aptomat (CB) của Moeller (Đức), đảm bảo phần điện hoạt động ổn định và đáng tin cậy.

Số TT

Bộ phận cấp giấy

1

Tiêu chuẩn

3

Optional tuỳ chọn mua thêm nếu có nhu cầu

5

Tiêu chuẩn

7

Optional tuỳ chọn mua thêm nếu có nhu cầu

9

Bộ phận bế

1

Tiêu chuẩn

3

Tiêu chuẩn (Germany)

5

Tiêu chuẩn

7

Tiêu chuẩn

9

Tiêu chuẩn

11

Bộ phận thu giấy

1

Tiêu chuẩn (Japan Yaskawa)

3

Bộ phận điện khí

1

Tiêu chuẩn (Germany PILZ module)

3

Tiêu chuẩn (Máy tính 15 inch/ 10,4 inch- SHAPR-Japan/AUO– Taiwan)

Số TT

RUN- China

2

Yaskawa-Japan/ Inovance – China

4

SM-Germany

6

JSCC- China

8

Fuji- Japan

10

Becker – Germany

12

NITTA -Japan hoặc Gates- USA

14

Misumi- Japan

16

Renold- Germany

18

VERSA – Japan

20

SMC-Japan

22

Sheng- Taiwan

24

Omron-Japan

26

Pilz- Germany

28

Weidmuller –Germany

30

Omron- Japan

32

Eaton- USA

34

Omron- Japan

36

Miki -Japan

38

Carlo – Switzerland
