MÁY BẾ TỰ ĐỘNG GUOWANG

Ký hiệu: R106Q

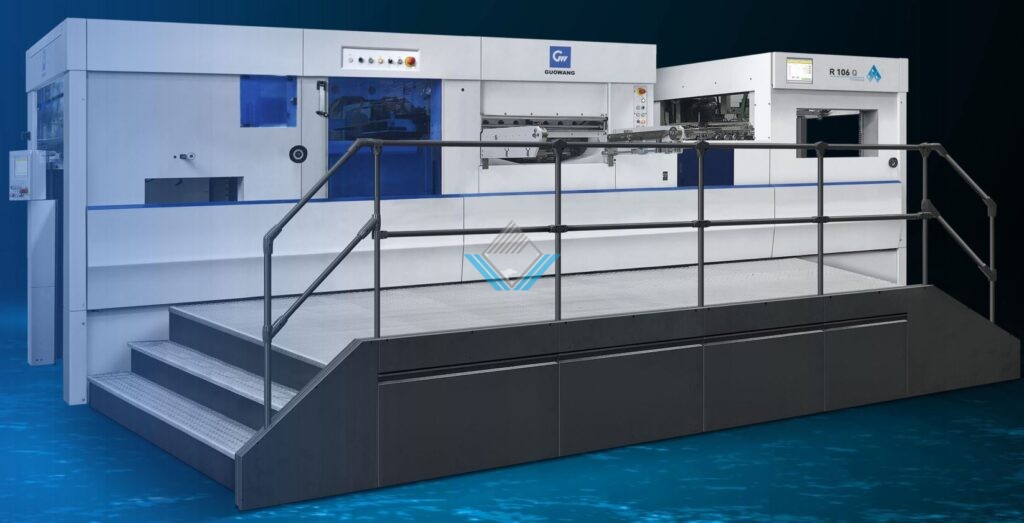

Hình ảnh máy bế tự động Guowang:

THAM KHẢO THÊM MÁY BẾ PHẲNG TỰ ĐỘNG CAO CẤP TOKYO WENHONG

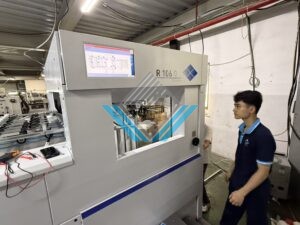

Hình ảnh Vũ Gia lắp máy cho khách hàng Tp.HCM:

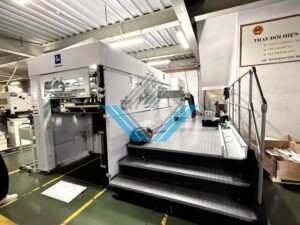

Hình ảnh Vũ Gia lắp máy cho khách hàng Hải Phòng:

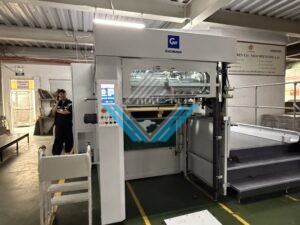

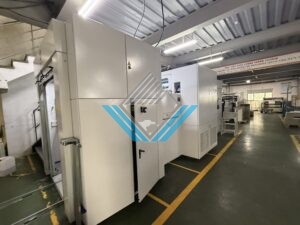

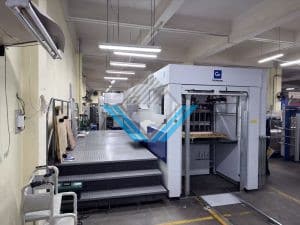

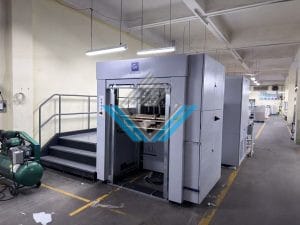

Hình ảnh thực tế máy bế tự động R106Q lắp cho khách Hà Nội:

Hình ảnh 1

Hình ảnh 2

Hình ảnh 3

Hình ảnh 4

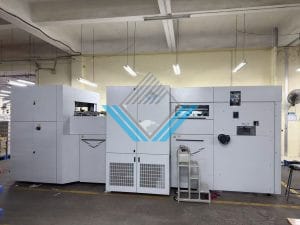

Hình ảnh thực tế máy bế tự động R106Q lắp cho khách Tp.HCM:

VIDEO VŨ GIA LẮP MÁY BẾ TỰ ĐỘNG CHO KHÁCH HÀNG BẾ GIẤY VÀ SÓNG BỒI:

VIDEO VŨ GIA LẮP MÁY BẾ TỰ ĐỘNG CHO KHÁCH HÀNG QUẬN BÌNH TÂN:

Giới thiệu máy bế tự động:

Máy này chủ yếu được sử dụng để cắt bế, tạo nếp gấp và dập nổi nguội của hộp carton hoặc nhãn trong ngành bao bì. Từ cấp giấy đến thu giấy, toàn bộ quá trình làm việc đều hoàn toàn tự động.

Tình trạng làm việc và xử lý sự cố có thể được chỉ ra bằng giao diện được trang bị trên máy. Để giữ cho máy hoạt động ổn định, tất cả các phím linh kiện và hệ thống điều khiển được nhập khẩu thương hiệu.

Để đảm bảo hoạt động an toàn, các cảm biến và thiết bị an toàn được trang bị trên mạng.

Xem thêm:

Máy bế giấy đặt tay của Trung Quốc.

Máy bế thùng carton tự động và bán tự động.

Thông số kỹ thuật máy bế tự động R106Q:

Mã máy	R106Q
Khổ giấy tối đa	1060x760mm
Khổ giấy tối thiểu	450x360mm
Khổ bế tối đa	1045x745mm
Phạm vi kẹp lề	9-17mm
Áp lực bế tối đa	300 tấn
Định lượng giấy	90-2000g/m² (bìa cứng)
	≤4mm (carton sóng)
	0.1-3mm (carton)
Tốc độ bế tối đa	7500 tờ/giờ
Chiều cao chồng giấy nạp tối đa (gồm pallet)	1600mm
Chiều cao chồng giấy thu tối đa (gồm pallet)	1350mm
Chiều cao chồng giấy thu tối đa (gồm pallet)	1300mm (thu liên tục không dừng máy)
Công suất động cơ máy chủ	11kw
Công suất toàn bộ máy	17kw
Tổng trọng lượng	18.5 T
Áp suất khí	6-8 bar, 200L/ phút

Các thành phần chính được nhập khẩu và danh sách cấu hình xuất xứ của máy bế tự động GUOWANG:

Số TT

Tên các bộ phận

Ghi chú

Hình ảnh

Đầu nạp giấy

-Đầu nạp giấy chất lượng cao, sử dụng 4 cốc hút và 4 cốc nạp, đảm bảo nạp giấy ổn định và nhanh chóng.

Thiết bị xếp chồng trước, đầu nạp giấy liên tục, chiều cao xếp chồng tối đa 1600mm .

Bộ phận băng tải

Băng tải sử dụng 6 trục chuyển động nhập khẩu để truyền lực và kết hợp với các tấm thép hình chữ thập của Đức để đảm bảo vận chuyển trơn tru.

Thiết bị khóa trên và dưới bằng khí nén

Khung khuôn bế và tấm lót đáy cắt bế được khóa bằng xi lanh SMC, tránh tình trạng khung trên và dưới khi lắp đặt không đúng vị trí, tránh tổn thất do lỗi vận hành của con người.

Bộ phận thân máy

Năm bộ phận cốt lõi của máy được sản xuất bằng cách sử dụng bộ chuyển đổi thông minh hai trạm MVR-33/39D hình ngũ giác của Mitsubishi Heavy Industries để đạt được độ chính xác cao hơn cho sản phẩm

2. Kẹp thủy lực nhập khẩu được sử dụng để tạo ra ứng suất đều cho phôi và giảm biến dạng. Kết hợp với việc sử dụng dụng cụ dao nghiêm ngặt, dung sai tích lũy là ±0,01mm.

Bộ phận máy chủ

-Công nghệ sản xuất chính xác và được làm bằng vật liệu chất lượng cao

-Hệ thống truyền động bánh răng trục vít duy trì hiệu suất truyền động ổn định trong quá trình vận hành, hiệu suất tự khóa ưu việt.

Bộ phận thu giấy

– Bộ phận nạp giấy và bộ phận thu giấy sử dụng cài đặt máy tính kép, có thể điều khiển huán đổi cho nhau bất cứ lúc nào

– Sử dụng cài đặt hệ thống máy tính kép 15 inch và 10,4 inch.

Thiết bị điều chỉnh tốc độ nhanh chậm bộ phận nạp giấy, đảm bảo nạp giấy ổn định

-Thông qua cách chuyển đổi giữa tốc độ nhanh và chậm, máy có thể thích ứng với các tình huống sản xuất với giấy mỏng yêu cầu tốc độ cao hoặc giấy dày yêu cầu tốc độ thấp. Tránh các vấn đề như giấy bị nhăn, không thẳng hàng hoặc nạp giấy kém do tốc độ không phù hợp.

– Nâng cao hiệu quả vận hành thiết bị, tối ưu hóa nhịp độ sản xuất, cải thiện khả năng tương thích của các loại giấy khác nhau,đảm bảo quá trình nạp giấy diễn ra suôn sẻ và giảm tỷ lệ phế liệu.

Bộ phận điều chỉnh tay kê phân đoạn, thích ứng linh hoạt

– Định vị chính xác: Tối ưu hóa việc căn chỉnh giấy thông qua điều chỉnh theo từng phân đoạn để tránh định vị không chính xác do độ lệch hoặc lực căng không đều.

– Vận hành thuận tiện: Quá trình điều chỉnh đơn giản, dễ kiểm soát, giảm thời gian thay đổi và điều chỉnh đơn hàng, nâng cao hiệu quả sản xuất.

Tỷ số động của hàng bánh răng, tối ưu hóa sự phối hợp động và tĩnh

– Giảm tác động và tổn thất: Tối ưu hóa phân bổ lực khi chuyển đổi giữa các hàng bánh răng động và tĩnh, giảm tác động cơ học và kéo dài tuổi thọ của thiết bị.

– Bằng cách cải thiện quỹ đạo chuyển động của thanh răng, ma sát và điểm tiếp xúc không cần thiết sẽ được giảm bớt, hiệu suất truyền động được cải thiện đồng thời giảm nguy cơ hư hỏng giấy.

Thiết bị nâng khí nén khung chọc phôi

Thiết bị nâng khí nén khung chọc phôi, truyền động bằng khí nén, tiết kiệm nhân công và hiệu quả.

Hệ thống khí nén được sử dụng để tự động nâng và đặt lại khung trên, thay thế việc điều chỉnh thủ công truyền thống và giảm cường độ lao động của người vận hành. Rút ngắn đáng kể thời gian điều chỉnh khung chọc phôi và cải thiện hiệu quả sản xuất

Thiết bị mở hàng răng 2 lần

Chức năng mở hàng răng 2 lần có thể thực hiện hiệu quả việc lấy phôi thừa ở vùng răng kẹp bằng cách kiểm soát chính xác hoạt động của hàng răng, giải quyết hoàn toàn vấn đề chọc phôi ở vùng răng kẹp , cải thiện hơn nữa hiệu quả chọc phôi và chất lượng sản phẩm, đồng thời là nâng cấp kỹ thuật quan trọng trong quy trình chọc phôi bằng phương pháp cắt bế.

Bộ truyền động khung chọc phôi

-Thông qua thiết kế “loại kéo”, tỷ lệ lực cánh tay được tăng lên, làm cho lực truyền lớn hơn và đồng đều hơn, nhẹ dễ dàng xử lý các quy trình phức tạp và yêu cầu chọc phôi cường độ cao.

-So với đầu cam truyền thống, truyền động kiểu kéo làm giảm lực phản ứng và tác động, giảm độ rung và tiêu hao năng lượng, đảm bảo thiết bị vẫn ổn định trong quá trình vận hành tốc độ cao.

Cấu trúc chọc phôi

– Áp suất lò xo được nâng cấp thành cơ cấu khung xả trên áp suất chủ động, phù hợp với các sản phẩm phức tạp và sản xuất nhiều sản phẩm

Nhu cầu chọc phôi của sản phẩm được tối ưu hóa theo thiết kế áp suất hướng xuống chủ động, giúp cải thiện đáng kể độ ổn định và hiệu quả.

– Thiết kế thanh ray dẫn hướng cố định và di động ở khung giữa giúp tối ưu hóa hoạt động chọc phôi ở khung trên và khung dưới.Sự kết hợp của thanh ray dẫn hướng di động có tác dụng ngăn chặn hiệu quả phôi thải, do đó đảm bảo quá trình chọc phôi hiệu quả hơn. Ổn định và đáng tin cậy hơn.

Cấu hình máy bế tự động R106Q Guowang:

Số TT	Tên các bộ phận	Ghi chú
1	Đầu nạp giấy	Đầu nạp giấy chất lượng cao, sử dụng 4 cốc hút và 4 cốc nạp, đảm bảo nạp giấy ổn định và nhanh chóng.
		Thiết bị xếp chồng trước, đầu nạp giấy liên tục, chiều cao xếp chồng tối đa 1600mm (bao gồm khay).
		Thiết bị xếp chồng trước được trang bị thanh ray để người vận hành có thể đưa chồng giấy vào bộ nạp một cách chính xác và thuận tiện
		Các tay kê bên có thể chuyển đổi giữa tay kê đẩy và kéo để đáp ứng các nhu cầu giấy khác nhau.
		Tấm băng tải được làm bằng thép không gỉ đúc theo công nghệ của Đức, giúp giấy được vận chuyển trơn tru và nhanh chóng.
		Thiết bị phát hiện tờ đôi cơ học chính xác cung cấp lớp bảo vệ bổ sung cho sản phẩm và thiết bị.
		Cảm biến phát hiện tay kê phía trước bằng sợi quang Omron đảm bảo hiệu quả độ chính xác của quá trình sản xuất sản phẩm.
		Được trang bị máy bơm chân không Beck của Đức.
2	Bộ phận cắt bế	Sự kết hợp hoàn hảo giữa màn hình cảm ứng 19″ và động cơ servo cho phép kiểm soát chính xác và ổn định áp suất bế, độ chính xác điều chỉnh đến 0,01mm.
		Khung tấm khuôn bế và tấm lót dưới được khóa bằng ben khí để tránh tình trạng khung tấm khuôn bế trên và dưới không được khóa và lắp đặt đúng cách, tránh hư hỏng do yếu tố con người gây ra.
		Khung tấm khuôn bế sử dụng phương pháp định vị nhanh đường giữa, giúp người vận hành không cần phải quan tâm đến vị trí trái và phải của tấm bế.
		Tấm khuôn bế cũng có thể được lắp đặt bằng các công cụ hỗ trợ để giúp khách hàng dễ dàng sử dụng tấm khuôn bế của nhiều mẫu mã khác nhau.
		Thân thanh răng được làm bằng nhôm siêu cứng, bề mặt được oxy hóa và có thể hoạt động ổn định ở tốc độ cao, do đó cải thiện độ chính xác và độ ổn định của máy và kéo dài tuổi thọ của máy.
		Sử dụng răng KOMORI của Nhật Bản giúp giấy cắn chặt hơn và cải thiện hiệu quả tốc độ chạy cũng như độ ổn định của máy.
		Sử dụng bánh răng trục vít có độ chính xác cao để đảm bảo cân bằng áp suất cắt khuôn hiệu quả và cải thiện tuổi thọ của máy.
3	Bộ phận chọc phôi	Khung chọc phôi trên và giữa đều sử dụng hệ thống định vị giữa.
		Khung chọc phôi trên có thể thực hiện chuyển đổi thuận tiện giữa khung chọc phôi và tấm gỗ chọc phôi, thuận tiện cho việc vận hành.
		Thiết bị nâng khí nén của khung chọc phôi phía trên làm tăng không gian vận hành bên trong máy.
		Cấu trúc truyền động chọc phôi được đơn giản hóa và đường cong chuyển động cam được tối ưu hóa giúp cải thiện tính ổn định của quá trình chọc phôi.
		Tấm khuôn âm chọc phôi sử dụng cấu trúc khóa nhanh, dễ vận hành và có thể vận hành ở cửa sổ bên vận hành khi lắp đặt lặp lại.
4	Đầu thu giấy	Bộ phận thu giấy sử dụng thiết bị thu giấy phụ tự động, có thể thực hiện thu giấy liên tục mà không cần dừng máy.
		Cấu trúc con lăn chổi thu giấy có thể điều chỉnh để đáp ứng nhu cầu thu các loại giấy khác nhau của người dùng.
		Chức năng ép giấy phụ cơ học được thiết kế mới giúp việc thu giấy ổn định và gọn gàng hơn.
5	Bộ phận điện	Do yêu cầu chức năng của máy, hệ thống điều khiển PLC nhỏ truyền thống đã bị loại bỏ. Chúng tôi đã tự mình phát triển một hệ thống điều khiển phù hợp với mục đích sử dụng máy móc và có hiệu suất đáng tin cậy.
		Động cơ chính được điều khiển bằng biến tần thương hiệu nổi tiếng. Việc điều chỉnh áp suất được kiểm soát bởi bộ truyền động servo, đảm bảo độ chính xác của chuyển động của mọi bộ phận máy.
		Nguồn điện sử dụng nguồn điện chuyển mạch Mean Well của Đài Loan để đảm bảo nguồn điện ổn định và tránh các nguy cơ vận hành do nguồn điện không ổn định.
		Máy sử dụng rơ le, contactor AC và công tắc khí nhập khẩu để đảm bảo tính ổn định và độ tin cậy của các bộ phận điện.

Danh sách cấu hình linh kiện tiêu chuẩn máy bế tự động R106Q Guowang:

Số TT	Tên linh kiện	Thương hiệu	Ghi chú
Bộ phận nạp giấy
1	Đầu nạp	China	Tiêu chuẩn
2	Thiết bị chồng giấy trước, nạp giấy liên tục		Tiêu chuẩn
3	Cảm biến tay kê bên, trước	KEYENCE, Japan	Tiêu chuẩn
4	Thiết bị bảo vệ quang điện	OMRON, Japan	Tiêu chuẩn
5	Bơm chân không	Beck, Germany	Tiêu chuẩn
6	Tay kê bên chuyển đổi đẩy/kéo		Tiêu chuẩn
7	Thiết bị kiểm tra tờ đôi loại cơ		Tiêu chuẩn
8	Bộ ly hợp điện từ điểm đơn		Tiêu chuẩn
	Bộ phận bế
9	Khung khuôn bế và tấm bù dưới khóa băng khí nén	AIRTAC	Tiêu chuẩn
10	Hệ thống căn chỉnh giữa		Tiêu chuẩn
11	Nhông xích chất lượng cao	Germany	Tiêu chuẩn
12	Bộ giới hạn mô-men xoắn	China	Tiêu chuẩn
13	Hộp số truyền động	China-Taiwan	Tiêu chuẩn
14	Tự động bôi trơn và làm mát		Tiêu chuẩn
15	Hệ thống bôi trơn nhông xích tự động		Tiêu chuẩn
16	Động cơ máy chủ	Siemens/GE	Tiêu chuẩn
17	Phát hiện giấy rơi	LEUZE, Germany	Tiêu chuẩn
18	Chức năng khóa tấm tốc độ nhanh hai chiều		Tiêu chuẩn
19	Cửa an toàn vị trí khung bế, Cửa thủ công bằng kính trong suốt		Tiêu chuẩn
20	Hệ thống kiểm soát áp suất khí servo	China	Tiêu chuẩn
	Bộ phận chọc phôi
21	Hệ thống căn chỉnh giữa		Tiêu chuẩn
22	Thiết bị lắp tấm tốc độ nhanh		Tiêu chuẩn
23	Cửa an toàn bộ phận chọc phôi, sử dụng cửa kính		Tiêu chuẩn
	Đầu thu giấy
24	Đầu thu giấy liên tục		Tiêu chuẩn
25	Đầu thu giấy phụ tự động		Tiêu chuẩn
26	Chức năng thổi khí hai chiều thu giấy		Tiêu chuẩn
27	Chức năng quang điện bảo vệ thu giấy	OMRON, Japan	Tiêu chuẩn
28	Chức năng hỗ trợ ép giấy loại cơ		Tiêu chuẩn
29	Con lăn chổi hỗ trợ thu giấy loại có thể điều chỉnh (thủ công)		Tiêu chuẩn
	Bộ phận điện khí
30	Linh kiện điện khí	EATON/OMRON/SCHNEIDER	Tiêu chuẩn
31	Bộ điều khiển an toàn	PILZ, Germany	Tiêu chuẩn
32	Màn hình thao tác chính	Qunchuang 19″	Tiêu chuẩn
33	Màn hình thao tác phụ	Jingdongfang 10.1″	Tiêu chuẩn
34	Biến tần	OMRON/SCHNEIDER	Tiêu chuẩn
35	Cảm biến	Germany LEUZE/Japan Omron/ France Schneider	Tiêu chuẩn
36	Nút ấn công tắc	EATON – USA	Tiêu chuẩn
37	Phân phối điện áp thấp	EATON – USA	Tiêu chuẩn

Danh sách linh kiện máy bế tự động R106Q Guowang:

Số TT	Tên linh kiện	Thương hiệu	Nơi sản xuất
1	Đầu nạp	China	China
2	Màn hình	AMT	Taiwan- China
3	Băng tải	NYCO	China
4	Tấm thép nền hoa văn	SM	Germany
5	Bộ lọc khí	AIRTAC	Taiwan- China
6	Động cơ bàn nâng hạ	CPG/Taibang	China
7	Động cơ máy chủ	Siemens/BG	Germany /USA
8	Biến tần	Delta/ Schneider	Taiwan – China/ France
9	Intermittent box	SSPM	Taiwan- China
10	Bơm chân không	Becker	Germany
11	Bộ giới hạn mô-men xoắn	China	China
12	Đai đồng bộ	NITTA/ Gates	Japan/USA
13	Ben hơi	AIRTAC	Taiwan-China
14	Hệ thống servo điều chỉnh áp lực	AVT	China
15	Nhông xích truyền động chính	Renold	Germany
16	Nhông xích	Tsubaki	Japan
17	Hệ thống bôi trơn, làm mát tự động	Zhao Run/Jin Tong Shun	China
18	Nhíp kẹp	KOMORI	China
19	Bộ điều chỉnh lượng khí	AIRTAC	Taiwan-China
20	Động cơ nâng hạ bàn thu giấy	CPG/Taibang	Taiwan-China
21	Công tắc tơ AC	Eaton	USA
22	Modun rơ le an toàn	Hongfa	China
23	Rơ le trung gian	Schneider/Hejuan	France/Japan
24	Modun an toàn	Hongfa	China
25	Bộ ngắt mạch	Eaton	USA
26	Đầu nối	Weidmuller	Germany
27	Công tắc quang điện	Omron	Japan
28	Công tắc tiệm cận	Omron	Japan
29	Công tắc nguồn	MW	Taiwan
30	Nút ấn	Eaton	China
31	Bộ bảo vệ động cơ	Eaton	USA
32	Giá rơ le	Omron	Japan
33	Công tắc an toàn	Changde	China
34	Bộ ly hợp điện từ điểm đơn	China	China
35	Ben hơi	AIRTAC	Taiwan -China
36	Hệ thống bôi trơn nhông xích tự động	Zhao Run/Jin Tong Shun	China

Xem thêm:

MÁY XÉN GIẤY

Sơ đồ cấu trúc lắp đặt máy bế tự động:

Thông số lắp đặt máy đối chiếu theo sơ đồ trên:

Mã máy	R106Q
Tổng chiều dài ngoại hình máy A	6045mm
Tổng chiều rộng ngoại hình máy B	4250mm
Tổng chiều cao ngoại hình máy C	2430mm
Chiều dài đầu nạp giấy D	2475mm
Chiều dài bộ phận bế E	1330mm
Chiều dài bộ phận chọc phôi F	990mm
Chiều dài đầu thu giấy G	1250mm
Chiều rộng máy H	2250mm
Chiều rộng sàn thao tác I	2000mm
Không gian lối đi nạp giấy J	3000mm
Không gian lối đi phía sau máy K	1500mm
Không gian lối đi thu giấy L	2500mm
Trọng lượng máy	18.5t
Chiều dài đóng gói	6500mm
Chiều rộng đóng gói	2300mm
Chiều cao đóng gói	2530mm
