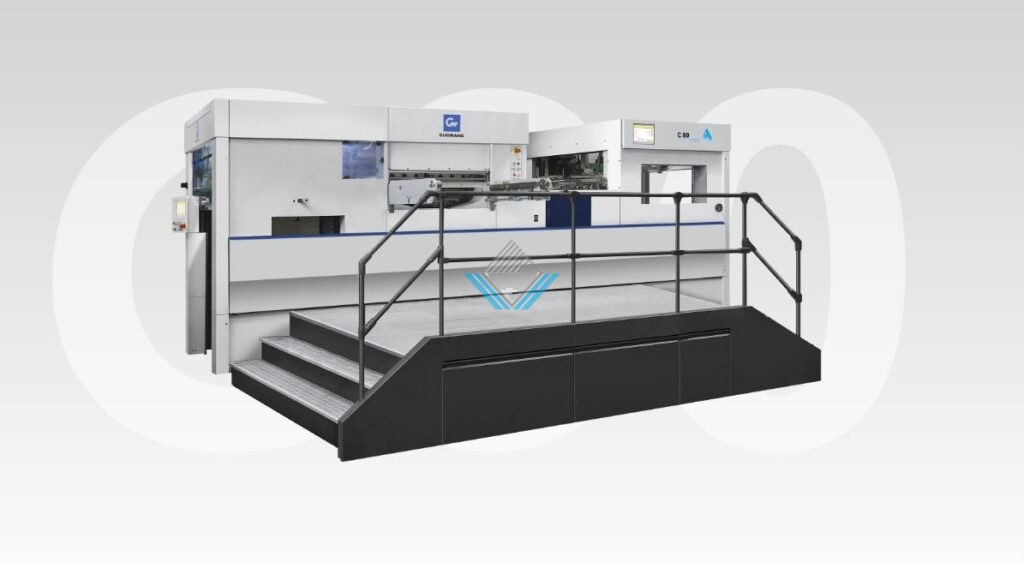

Máy bế tự động khổ nhỏ 800mm

Mã máy

C80

Khổ giấy tối đa

300 x 260mm

Khổ bế tối đa

760 x 580mm

Phạm vi nhíp kẹp

150 tấn

Định lượng giấy

≤4mm carton sóng

Tốc độ bế tối đa

≤ ±0.075mm

Chiều cao chồng giấy nạp

1050mm

Công suất động cơ máy chủ

13kw

Tổng trọng lượng

4595 x 3620 x2150mm

Áp suất khí

6-8bar,180L/phút

Số TT

Bộ phận cấp giấy:

1. Bộ cấp giấy chất lượng cao, được trang bị 2 đầu hút hút giấy, 2 hút cấp giấy, đảm bảo cấp giấy ổn định và tốc độ nhanh, tránh tình trạng giấy bị xước do sử dụng hệ thống cấp giấy bằng con lăn truyền thống.

2. Chức năng thay giấy liên tục, bộ cấp giấy hoạt động liên tục,  chiều cao xếp giấy tối đa 1300mm.

3. Thiết bị xếp chồng giấy trước được trang bị ray dẫn hướng, giúp người vận hành cấp giấy vào bộ cấp giấy một cách chính xác và thuận tiện.

4. Tay kê dẫn hướng bên có thể điều chỉnh giữa chế độ đẩy và kéo để phù hợp với các loại giấy khác nhau.

2

1. Sử dụng hệ thống servo, điều khiển áp suất chính xác thông qua màn hình cảm ứng giao diện người-máy,  độ chính xác điều chỉnh đến 0,01mm.

2. Khung bế  và tấm đệm bế phía dưới được khóa bằng xi lanh SMC của Nhật Bản, ngăn ngừa việc lắp đặt sai khung trên và khung dưới, từ đó tránh được các tổn thất do lỗi của người sử dụng.

3. Khung bế sử dụng phương pháp lắp đặt định vị nhanh theo đường tâm máy,  người vận hành không phải tìm vị trí trái và phải của khung  bế  trong quá trình lắp đặt.

4. Có thể lắp đặt các tấm khuôn bế có kích thước phi  tiêu chuẩn bằng các dụng cụ phụ trợ, tạo điều kiện thuận lợi cho khả năng tương thích giữa các tấm khuôn bế từ các máy khác nhau.

5. Nhíp kẹp sử dụng cấu trúc điều chỉnh được, cho phép người vận hành duy trì độ chính xác sản xuất của máy trong quá trình vận hành.

3

1. Chổi phanh điều chỉnh được, hỗ trợ việc dỡ và xếp chồng giấy từ các tấm nhíp kẹp.

2. Bộ phận thu giấy được điều khiển thông qua màn hình cảm ứng 10,4 inch.

3. Giá đỡ giấy phụ trợ,  thu giấy liên tục,  máy tự động giảm tốc độ khi thay đổi giá đỡ để đảm bảo giấy được thu gom gọn gàng.

4

1. Để đáp ứng các yêu cầu chức năng của máy, hệ thống điều khiển PLC loại nhỏ truyền thống đã được loại bỏ. Một hệ thống điều khiển đáng tin cậy được thiết kế riêng cho nhu cầu của máy đã được phát triển độc lập.

2. Hệ thống điều khiển động cơ sử dụng biến tần Schneider, đảm bảo hoạt động chính xác của tất cả các bộ phận máy.

3. Tất cả nguồn điện được cung cấp bởi bộ nguồn chuyển mạch Mean Well của Đài Loan, đảm bảo sự ổn định điện năng và ngăn ngừa các sự cố vận hành do mất ổn định điện áp gây ra.

4. Màn hình cảm ứng 15 inch và 10,4 inch được lắp đặt lần lượt ở bộ phận bế  và bộ phận thu giấy.

5. Máy sử dụng rơle Izumi của Nhật Bản và công tắc tơ AC và công tắc khí  EATON của Mỹ, đảm bảo sự ổn định và độ tin cậy của các linh kiện điện.

Số TT

Bộ phận cấp giấy

1

Tiêu chuẩn

3

Tiêu chuẩn (BECKER Germany)

5

Tiêu chuẩn

7

Tiêu chuẩn

Bộ phận bế

1

Tiêu chuẩn (Ben hơi SMC- Japan)

Tiêu chuẩn

3

Tiêu chuẩn (Germany)

5

Tiêu chuẩn

7

Tiêu chuẩn

9

Tiêu chuẩn

11

Tiêu chuẩn (Siemens – German/GE- Mỹ)

Bộ phận thu giấy

1

Tiêu chuẩn

Bộ phận điện khí

Tiêu chuẩn (Muller/Omron/Schneider)

2

Màn hình thao tác bộ phận bế

Số TT

GW- China

2

Yaskawa- China

4

SM-Germany

6

Siemens – Germany

8

DEX – Taiwan

10

Guowang- China

12

SMC-Japan

14

Yaskawa- China

16

Tsubaki- Japan

18

Aoi- Japan

20

JSCC-China

22

Eaton – USA

22

IDEC- Japan

24

Eaton- USA

26

Omron- Japan

28

MW-Taiwan

30

Eaton- USA

32

Schneider /Chander  -France/China

34

China
