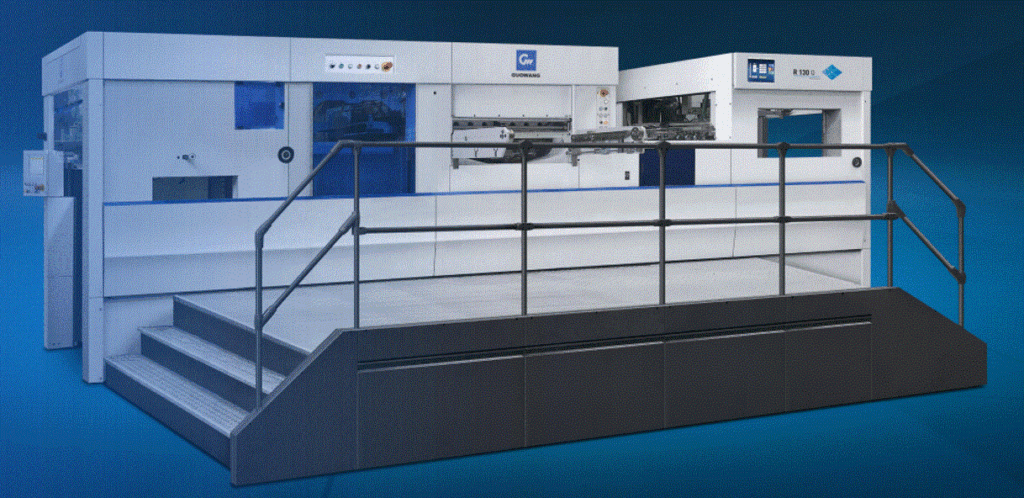

Máy bế tự động khổ 1300 có chức năng chọc phôi Guowang

Mã máy

R130Q

Cấu hình máy tiêu chuẩn

Bế chọc phôi, bàn thu giấy điện động, xếp chồng trước bên ngoài

Cấu hình tùy chọn mua thêm nếu có nhu cầu

 Giá đã bao gồm VAT

Kiểm soát tờ đôi sóng siêu âm

70,000,000VNĐ

Bộ khử tĩnh điện bộ phận băng tải  (China)

Bộ khử tĩnh điện đầu thu giấy

Tiêu chuẩn

Thiết bị tấm chọc phôi tốc độ cao

Tiêu chuẩn

Mã máy

R130Q

Kích thước giấy tối đa

550x450mm

Khổ bế tối đa

9-17mm

Áp lực bế tối đa

90-2000g/m² (bìa cứng)

≤4mm(carton sóng)

0.1-3mm (carton)

Tốc độ bế tối đa

1600mm

Chiều cao chồng giấy thu

15kw

Công suất toàn máy

30 T

Kích thước máy

6-8 bar, 220L/min

Số TT

Hình ảnh

1

1. Bộ nạp giấy chất lượng cao, cấu trúc 4 nạp 4 hút đảm bảo nạp giấy ổn định và nhanh chóng, phù hợp với nhiều loại giấy khác nhau.

2. Trang bị thiết bị xếp chồng trước, nạp giấy liên tục,  chiều cao xếp chồng tối đa là 1600mm.

2

Được trang bị 6  dây băng tải nhập khẩu, kết hợp với các tấm thép hình chữ ‘M’ của Đức đảm bảo vận chuyển trơn tru.

3

Khung cắt bế và tấm đáy sử dụng ben hơi  SMC khóa cố định tránh tình trạng khung trên và khung dưới không được khóa và lắp đặt đúng cách, tránh hỏng hóc do lỗi vận hành của con người gây ra.

4

1. Năm bộ phận chính được sản xuất bằng khuôn ngũ giác MVR-33/39D của Mitsubishi  thông minh trạm kép, độ chính xác cao.

2. Kẹp thủy lực nhập khẩu đảm bảo lực gia công đồng đều và giảm thiểu biến dạng. Kết hợp với ứng dụng dao chính xác, dung sai tích lũy đạt được là ±0,01mm.

5

1. Sử dụng công nghệ sản xuất chính xác và vật liệu chất lượng cao.

2. Hệ thống truyền động bánh răng trục vít duy trì hiệu suất truyền động tuyệt vời trong quá trình vận hành, tự động khóa tuyệt vời và có tỷ số truyền lớn.

6

1. Bộ phận nạp và phân phối sử dụng hai máy tính, cho phép điều khiển độc lập.

2. Hệ thống máy tính kép được sử dụng cho cả màn hình 15 inch và 10,4 inch.

7

1. Hệ thống bôi trơn tất cả các bộ phận quan trọng của máy, chẳng hạn như trục truyền động, bánh răng, vòng bi và ray trượt, đảm bảo bôi trơn đồng đều tất cả các bộ phận và giảm thiểu mài mòn.

2. Bôi trơn tự động loại bỏ nhu cầu can thiệp thủ công, đảm bảo bôi trơn chính xác và đồng đều hơn, đồng thời cải thiện hiệu suất thiết bị. Các thông số bôi trơn có thể được điều chỉnh linh hoạt dựa trên tải sản xuất và điều kiện vận hành của thiết bị để thích ứng với các điều kiện vận hành khác nhau.

8

1. Hỗ trợ chuyển đổi giữa hệ thống thu giấy chính và phụ. Khi hệ thống thu giấy chính đầy, hệ thống thu giấy phụ sẽ tự động kích hoạt, đảm bảo sản xuất không bị gián đoạn.

2. Hệ thống truyền động điện điều khiển thông minh quy trình thu giấy phụ, đảm bảo việc phân loại và thu giấy ổn định, ngăn ngừa tình trạng lệch và xếp chồng không đều.

9

1. Thiết kế “loại kéo” ,  tăng tỷ số truyền động đòn cánh tay, tạo ra lực truyền động lớn hơn và đồng đều hơn, dễ dàng xử lý các quy trình phức tạp và yêu cầu loại bỏ phế liệu cường độ cao.

2. So với kích cam truyền thống, hộp số kiểu kéo làm giảm lực phản ứng và va đập, giảm độ rung và tổn thất năng lượng, đảm bảo vận hành ổn định trong quá trình vận hành tốc độ cao.

10

1. Vận hành ổn định: Đường cong cam được tối ưu hóa để đảm bảo chuyển động ổn định, không va đập và độ rung tối thiểu, nâng cao độ ổn định tổng thể của thiết bị.

2. Định vị chính xác cao: Tấm lắc và cam hoạt động chặt chẽ với nhau, đạt được độ chính xác định vị cao và đảm bảo quá trình xử lý sản phẩm nhất quán.

3. Tuổi thọ cao: Phân bổ lực đồng đều trong quá trình truyền động giúp giảm hao mòn linh kiện và cải thiện đáng kể độ bền cũng như độ tin cậy của cơ cấu.

4. Bảo trì dễ dàng: Thiết kế cấu trúc hợp lý giúp việc kiểm tra và thay thế linh kiện dễ dàng hơn, giảm chi phí bảo trì.

11

1. Contactor Eaton, Terminal Weidmüller, Module PILZ, biến tần Schneider. Sự kết hợp của các linh kiện điện chất lượng cao, mang thương hiệu uy tín đảm bảo độ tin cậy và độ bền của hệ thống điều khiển điện tử. Độ ổn định và an toàn cao

2. Thiết kế lò xo tăng cường khả năng chống rung và độ ổn định kết nối. Tiêu chuẩn đấu dây tổng thể giúp bảo trì dễ dàng và giảm thiểu rủi ro bảo trì.

3. Ưu điểm vận hành: Tỷ lệ hỏng hóc thấp, giảm thời gian ngừng hoạt động. Phản hồi điều khiển nhanh đảm bảo thiết bị vận hành chính xác.

Tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo vận hành an toàn.

13

2. Thiết kế khung giữa cố định và ray dẫn hướng di động tối ưu hóa hoạt động chọc phôi khung trên và khung dưới. Sự kết hợp giữa khung giữa cố định và ray dẫn hướng di động giúp ngăn ngừa hiệu quả việc vụn giấy thải rơi ra ngoài, đảm bảo quy trình làm sạch ổn định và đáng tin cậy hơn.

14

1. Thay khuôn nhanh chóng

Cấu trúc khóa khí nén thay thế cho kiểu lắp bu lông truyền thống, giảm đáng kể thời gian cần thiết để thay thế và điều chỉnh khung trên.

2. Vận hành thuận tiện

Khóa/mở một chạm giúp giảm thiểu lao động thủ công và cải thiện an toàn lao động.

3. Định vị chính xác

Thiết kế tấm khóa đảm bảo lắp đặt khung tách phế liệu ổn định, ngăn ngừa lỗi do lỏng lẻo trong quá trình vận hành.

4. Sản xuất hiệu quả

Giảm đáng kể thời gian chết, cải thiện hiệu suất dây chuyền sản xuất và đáp ứng nhu cầu của các đơn hàng số lượng lớn.

15

1. Bằng cách chuyển đổi giữa tốc độ nhanh và chậm, hệ thống thích ứng với các tình huống sản xuất yêu cầu tốc độ cao cho giấy mỏng hoặc tốc độ chậm cho giấy dày. Điều này ngăn ngừa các vấn đề như giấy nhăn, giấy lệch hoặc nạp giấy kém do tốc độ không đồng đều.

2. Hệ thống cải thiện hiệu suất vận hành thiết bị, tối ưu hóa thời gian chu kỳ sản xuất, tăng cường khả năng tương thích với các loại giấy khác nhau và đảm bảo nạp giấy trơn tru, giảm tỷ lệ giấy phế liệu.

Số TT

Sharp – Japan/AUO -Taiwan

3

SM-Germany

5

Siemens- Germany

7

Xiang Sheng -Taiwan

9

China

11

SMC-Japan

13

Yiweitu- China

15

Bangben -Japan

17

Aoi- Japan

19

China

21

Eaton- US

23

Schneider – France / Izumi – Japan

25

Eaton- US

27

Omron – Japan

29

Mingwei- Taiwan

31

Eaton- US

33

Schneider – France/Changde- China

35

Jia le – Swiss

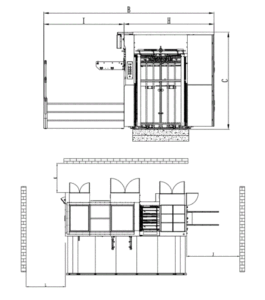

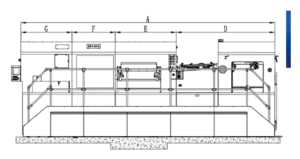

Mã máy

7135mm

B

2430mm

Chiều dài bộ phận nạp giấy

1720mm

Chiều dài máy chọc phôi

1430mm

Chiều rộng máy

3000mm

Khoảng trống khu vực nạp giấy

2000mm

Khoảng trống khu vực thu giấy

30T

Kích thước chiều dài đóng gói

2800mm

Kích thước chiều cao đóng gói

2630mm
