MÁY CẮT XÉN GIẤY GUOWANG 80CM

Ký hiệu: GW80P

Hình ảnh máy cắt xén giấy Guowang 80Cm:

Video máy cắt xén giấy Guowang:

Sơ đồ máy cắt:

Giới thiệu máy cắt xén giấy Guowang 80Cm:

Máy cắt giấy dòng GW-P là dòng máy tiết kiệm được Tập đoàn Guowang phát triển dựa trên hơn 30 năm kinh nghiệm trong lĩnh vực nghiên cứu và phát triển máy cắt giấy, cũng như kinh nghiệm nghiên cứu và phân tích chuyên sâu về các công ty in ấn và bao bì vừa và nhỏ.

Ngoài việc đảm bảo chất lượng sản xuất và an toàn vận hành, chúng tôi còn thực hiện một loạt các điều chỉnh chức năng cho thiết bị, giúp giảm chi phí vận hành hiệu quả và nâng cao khả năng cạnh tranh sản xuất của quý khách.

Tính năng máy cắt xén giấy Guowang 80Cm:

Số TT	Tính năng máy
1	Cấu trúc nạp giấy dạng khung có độ chính xác cao, độ cứng cao, được trang bị thanh dẫn hướng tuyến tính và vít me bi không có khe hở chính xác cao, đảm bảo nạp giấy chính xác.
2	Màn hình hiển thị sử dụng sản phẩm của AU, màn hình LCD Đài Loan, đảm bảo tuổi thọ lâu dài.
3	Bộ phận máy tính sử dụng máy tính công nghiệp Đài Loan, đảm bảo hiệu suất và độ ổn định đáng tin cậy, cho phép giao tiếp nhiều máy và quản lý máy tính từ xa.
4	Giao diện người dùng của máy tính được thiết kế thân thiện, giúp người vận hành dễ dàng sử dụng.
5	Động cơ nạp giấy sử dụng động cơ servo sản xuất trong nước, đạt được độ chính xác cao và định vị nhanh chóng.
6	Bộ điều khiển máy tính được cấp nguồn bởi bộ nguồn chuyển mạch Mean Well (MW), đảm bảo nguồn điện ổn định và bảo vệ hiệu quả bộ điều khiển máy tính khỏi hư hỏng do nguồn điện quá tải.
7	Các linh kiện điều khiển áp suất thấp chính của máy sử dụng thiết bị điện tử nhập khẩu từ các thương hiệu như OMRON, IDEC, Schneider và EATON.
8	Hệ thống thủy lực sử dụng hệ thống tăng áp suất nhanh, đạt chứng nhận an toàn TUV của Đức. Van tỷ lệ của Đức (optional) cho phép điều chỉnh áp suất vô hạn thông qua màn hình cảm ứng 15 inch.
9	Toàn bộ máy có cấu trúc kiểu cửa long môn giúp lắp đặt và điều chỉnh dễ dàng.
10	Khung máy sử dụng kết cấu thân máy tách rời phổ thông trên thế giới, cải thiện hiệu quả độ chính xác cắt và hỗ trợ bảo trì.
11	Bàn làm việc mạ crôm giúp giảm thời gian bảo trì và kéo dài tuổi thọ.
12	Bàn làm việc được trang bị cơ chế thổi khí để đẩy và nạp giấy thuận tiện.
13	Cấu trúc an toàn dao tích hợp và 10 lưới chắn sáng và tối có độ tin cậy cao đảm bảo an toàn cho người vận hành.
14	Cấu trúc an toàn dao kép được thiết kế độc đáo giúp ngăn ngừa hư hỏng thứ cấp cho máy do vận hành sai.
15	Tất cả các bộ phận chính của máy đều được xử lý rung lão hóa, đảm bảo không bị biến dạng ngay cả sau thời gian dài sử dụng.
16	. Cấu trúc truyền động bánh vít hiệu quả giúp cải thiện đáng kể hiệu suất làm việc, tốc độ cắt lên đến 45 lần/ phút.
17	Cấu trúc lắp dao dạng móc giúp việc thay dao trở nên đơn giản hơn.
18	Bộ phận cắt được trang bị hệ thống bôi trơn tự động tiêu chuẩn, giúp tăng hiệu suất làm việc và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật máy cắt xén giấy Guowang 80Cm:

Mã máy	GW80P
Chiều rộng cắt tối đa	800mm/31.49 inch
Chiều cao cắt tối đa	130mm/5.12 inch (không bao gồm tấm ép)
Chiều dài cắt	800mm/31.49 inch
Khổ cắt tối thiểu	20mm (1.8cm/0.71inch ) ( không bao gồm tấm ép)
Khổ cắt tối thiểu	55mm (8.5cm/3.34 inch ) ( bao gồm tấm ép)
Chiều dài bàn phía trước đến điểm cắt	690mm/27.17 inch
Chiều dài bàn phía sau đến điểm cắt	1240mm
Chiều cao từ mặt đất đến bàn làm việc	900mm/35.43inch
Chiều dài bàn phụ	485(650)mm
Chiều rộng bàn phụ	600(750)mm
Áp lực tấm ép tối thiểu	1.5KN (150dan/330 Ibs)
Áp lực tấm ép tối đa	30KN (3000 dan/7700Ibs)
Thông số dao (Dày x rộng x dài)	12.7 x127x980 mm
Có thể xử lý mài dao tối đa	30mm/1.18inch
Tốc độ cắt	45 lần/ phút
Công suất máy chủ	3kw
Điện áp	361-399V
Thông số dây điện	2.5mm²
Trọng lượng máy	2200kg/4850 Ibs
Kích thước đóng gói ( DxRxC)	225x140x18.5 cm

Cấu hình máy cắt xén giấy Guowang 80Cm:

Số TT

Tên cấu hình

Hình ảnh

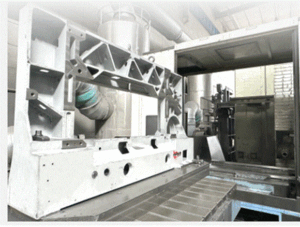

Thân máy:

– Thân máy đúc gang xám HT250 được gia công bằng trung tâm gia công CNC đứng Doosan tại Hàn Quốc, giúp giảm thiểu biến dạng phôi hiệu quả so với gia công ngang truyền thống.

– Kẹp thủy lực nhập khẩu đảm bảo phân bổ lực đồng đều cho phôi và giảm thiểu biến dạng. Kết hợp với việc sử dụng dao chính xác, dung sai tích lũy đạt được là ±0,01mm.

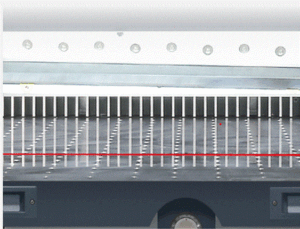

Bàn làm việc:

– Lớp mạ crôm độc đáo và đệm khí đảm bảo vận hành dễ dàng, đồng thời đảm bảo tuổi thọ lâu dài.

– Bộ đẩy giấy được làm bằng vật liệu nylon đặc biệt, đảm bảo bề mặt nạp giấy chống mài mòn với độ phẳng cao, cho phép cắt giấy mỏng một cách trơn tru.

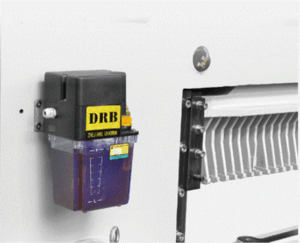

Tự động bôi trơn:

Toàn bộ máy được trang bị thiết bị bôi trơn tự động, có thể phun dầu theo các khoảng thời gian đều đặn và với số lượng cố định, do đó bôi trơn 90% các bộ phận cốt lõi của toàn bộ máy và kéo dài hiệu quả tuổi thọ của máy.

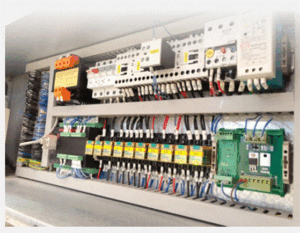

Thiết bị điện an toàn:

– Thiết kế tổng thể của vỏ điện tuân thủ các tiêu chuẩn quốc tế.

– Công nghệ được phát triển độc lập của chúng tôi đảm bảo hoạt động hiệu quả.

– Tất cả các mạch đều được trang bị chức năng phát hiện kép hai kênh để đảm bảo hiệu suất thiết bị ổn định và an toàn cho người vận hành.

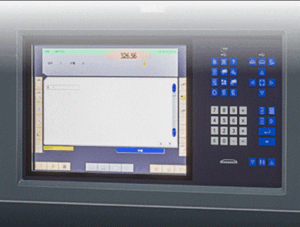

Màn hình:

– Màn hình hiển thị sử dụng màn hình cảm ứng công nghiệp 15 inch màu thực của AUO tại Đài Loan, đảm bảo tuổi thọ và mang đến trải nghiệm người dùng hoàn toàn tuân thủ tiêu chuẩn quốc tế.

– Linh kiện máy tính là máy tính công nghiệp của Đài Loan, đảm bảo hiệu suất đáng tin cậy và ổn định.

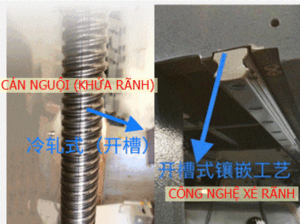

Trục vít me và thanh ray dẫn:

– Trục vít me nạp giấy sử dụng quy trình cán nguội và đạt độ chính xác cấp 6, đảm bảo hoạt động ổn định và độ chính xác cao hơn.

-Thanh dẫn hướng nạp giấy sử dụng công nghệ rãnh chính xác cho khả năng nạp giấy bền bỉ, chính xác và không gây tiếng ồn.

Danh sách cấu hình linh kiện máy cắt xén giấy Guowang 80cm:

Số TT	Tên linh kiện	Thương hiệu
1	Màn hình hiển thị 15inch	AU – Taiwan China
2	Máy tính công nghiệp	Taiwan China
3	Đúc cát nhựa HT250	Shanghai- China
4	Bàn làm việc mạ crom không có rãnh	China
5	Động cơ đầu nạp	Riding -China
6	Trục vít me	Xufeng- China
7	Ray dẫn	Kate- China
8	Vòng bi	NSK- Japan
9	Cảm biến	Omron- Japan
10	Công tắc	Eaton – USA
11	Công tắc nguồn	Mingwei –Taiwan China
12	Công tắc giới hạn	Omron -Japan / Schneider -France
13	Bơm khí	Geling -China
14	Thiết bị điện hạ thế	Eaton –USA/ Hequan- Japan
15	Cầu nối	Weidmuller – Germany
16	Tia hồng ngoại	Xinsu – China
17	Dao	Kaibiao – China
18	Hệ thống điều khiển mạch dầu	China
19	Bơm thủy lực	Marzochhi – Itali

SƠ ĐỒ LẮP ĐẶT MÁY

Mã máy	GW80P
A- Chiều dài máy	1995(2115)mm/78.54inch
B- Chiều rộng máy	2105(2305)mm (230.5cm/90.71 inch (gồm cạnh bàn )
B- Chiều rộng máy	210.5cm/82.87 inch ( không bao gồm cạnh bàn )
C- Chiều cao máy	1622mm/63.85 inch
D- Chiều dài chân máy	700mm
E- Chiều cao chân máy	700mm
F- Độ dày chân máy	150mm
G- Chiều rộng nửa thân máy	762mm
Trọng lượng	2200kg
Kích thước đóng gói	2250x1400x1850mm

Giới thiệu tính năng máy cắt xén giấy Guowang 80Cm:

Số TT	Chức năng của máy
1	Vận hành hoàn toàn tự động
2	Vận hành bán tự động
3	Vận hành thủ công
4	Chức năng tự ghi nhớ
5	Định vị chính xác hoàn toàn tự động
6	Định vị thủ công
7	Chức năng đẩy giấy tiến và lùi
8	Chức năng điều chỉnh tốc độ nhanh
9	Tự động điều chỉnh tăng/giảm tốc
10	Chức năng đảo ngược cưỡng bức
11	Chức năng reset cưỡng bức
12	Chức năng dừng nạp giấy cưỡng bức
13	Chức năng dừng cắt giấy cưỡng bức
14	Chức năng thổi khí bơm khí cưỡng bức
15	Chức năng điều khiển thổi khí thủ công
16	Chức năng tìm điểm gốc tự động
17	Chức năng xử lý lỗi điểm gốc tự động
18	Chế độ lập trình thân thiện với người dùng
19	Chức năng chờ cắt
20	Chức năng khoảng cách chờ
21	Chức năng tính toán bù trừ ±
22	Chèn chương trình cắt thủ công
23	Chức năng cắt nhảy vọt
24	Chức năng xem trước chương trình
25	Chức năng bộ đếm
26	Chức năng lựa chọn ngôn ngữ
27	Chức năng chuyển đổi hệ mét/Inch
28	Chức năng đồng hồ
29	Hướng dẫn thay dao cắt
30	Chức năng ép giấy
31	Chức năng tính toán dao cắt
32	Chức năng nhấp chạy
33	Tự chuẩn đoán lỗi
34	Chức năng hiển thị vị trí hiện tại
35	Bảng kích thước giấy thông dụng
36	Tốc độ nạp giấy có thể điều chỉnh (6-24M/giây)
37	Có khả năng lập trình 10.000 chương trình cắt
38	Có khả năng lập trình 10.000 nhóm chương trình cắt
39	Thời gian lưu trữ dữ liệu trên 30 vạn giờ
40	Hiển thị giao diện vận hành theo quy trình một cách linh hoạt
41	Thời gian ép giấy có thể cài đặt
42	Cài đặt thời gian cắt trễ
43	Cảnh báo an toàn
44	Nhập chương trình qua ổ USB
45	Chương trình mô phỏng trạng thái động được tối ưu hóa
46	Hệ thống bôi trơn tự động cho các bộ phận cắt
