MÁY CẮT GIẤY HPM 920

Ký hiệu: SQZK92S16

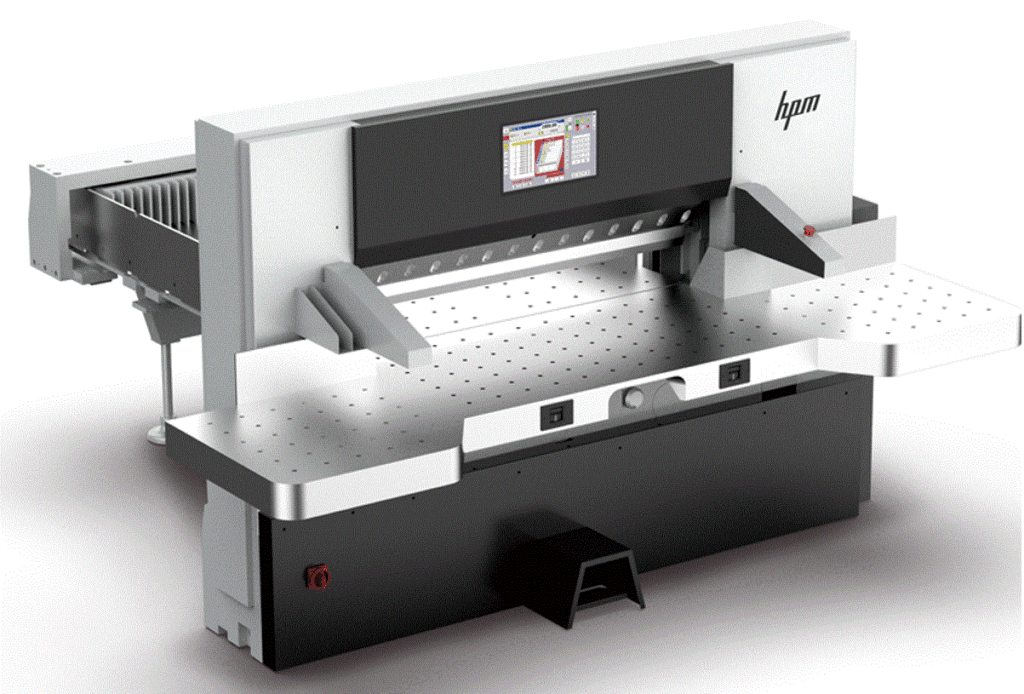

Hình ảnh máy cắt xén giấy hpm 920:

Video máy cắt giấy HPM 920mm vận hành:

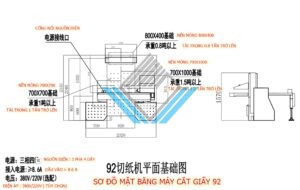

Sơ đồ kích thước máy:

Tính năng máy cắt xén giấy hpm 920:

Số TT	Tính năng của máy
1	Bộ ép giấy sử dụng áp suất thủy lực để ép giấy, với cấu trúc trở về lò xo. Điều này đảm bảo hoạt động và áp suất ổn định, đồng thời có thể dễ dàng điều chỉnh áp suất ép để phù hợp với các yêu cầu cắt giấy khác nhau.
2	Cấu trúc truyền động bánh vít, ly hợp thủy lực và phanh cơ học đảm bảo hoạt động đáng tin cậy của cấu trúc cắt.
3	Hệ thống điều khiển thủy lực tiên tiến của Đức sử dụng công nghệ van kết hợp tiên tiến và các linh kiện thủy lực tiêu chuẩn: Hệ thống sử dụng công nghệ van thủy lực hộp mực hiệu suất cao và thiết kế mạch thủy lực được tối ưu hóa, giúp giảm chấn thủy lực thấp. Cấu trúc cắt được điều chỉnh thông qua hệ thống thủy lực, đảm bảo lực ổn ddinhjd không bị rung lắc, cải thiện hiệu suất truyền động và kéo dài tuổi thọ máy. Bộ ép giấy điều khiển bằng công tắc chân, kiểm soát áp suất an toàn, đảm bảo an toàn cho người sử dụng trong quá trình kiểm tra áp suất.
4	Bàn làm việc liền mạch tích hợp bề mặt mạ crôm, đảm bảo độ bền kết cấu cao, độ bền và khả năng chống biến dạng. Hệ thống đệm khí kín hoàn toàn giúp di chuyển giấy dễ dàng.
5	Bộ đẩy giấy sử dụng ray dẫn hướng tuyến tính kép và truyền động trục vít me bi, đảm bảo vận hành trơn tru và định vị chính xác.
6	Thiết bị bảo vệ quang điện độ phân giải cao đảm bảo an toàn cho người vận hành trong khu vực cắt.
7	Linh kiện điện được cung cấp từ các thương hiệu nổi tiếng thế giới như Schneider Electric, hệ thống điều khiển điện tiên tiến và đáng tin cậy.
8	Khóa dao điện tử tích hợp ngăn dao bị trượt trong điều kiện bất thường.
9	Khả năng cắt đáp ứng các yêu cầu cắt khắt khe của vật liệu in và vật liệu đóng gói (chiều cao cắt 125mm, tăng hiệu suất sản xuất lên 30%).
10	Thiết bị điều chỉnh vị trí dao kiểu cam của giá đỡ dao mới đã được bổ sung, giúp việc điều chỉnh vị trí dao trở nên thuận tiện và tiết kiệm sức lao động. Số bằng sáng chế: ZL 201010622218.2
11	Giá đỡ dao được thiết kế với một lỗ khe dài giúp việc thay đổi và điều chỉnh dao trở nên thuận tiện và nhanh chóng.
12	Tay quay điện tử được sử dụng để tinh chỉnh kích thước nhanh chóng và tiện lợi, loại bỏ nhu cầu điều chỉnh bánh răng.
13	Được trang bị công tắc bảo vệ thanh kéo để tăng cường an toàn và đảm bảo vận hành máy an toàn. Nếu bu lông an toàn bị gãy, máy sẽ dừng ngay lập tức mà không bị hư hại.

Thông số kỹ thuật máy cắt xén giấy hpm 920:

Mã máy	SQZK92S16
Chiều rộng cắt tối đa	920mm
Chiều dài cắt tối đa	920mm
Chiều cao cắt tối đa	125mm
Áp lực ép giấy tối đa	30000N
Số lần cắt	45 lần/ phút
Công suất động cơ	3kW
Trọng lượng đóng gói/ trọng lượng tịnh	2500/2300kg
Kích thước đóng gói	228 x140x185cm

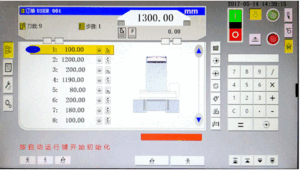

Giới thiệu về chức năng vận hành hệ thống máy tính 16 inch:

Số TT	Chức năng vận hành hệ thống máy tính 16 inch
1	Sử dụng hệ điều hành Đức để đáp ứng thói quen vận hành trong nước, đảm bảo dễ dàng vận hành.
2	Màn hình cảm ứng với độ nhạy và phản hồi theo thời gian thực, tốc độ phản hồi nhanh hơn gấp 10 lần so với các sản phẩm khác.
3	Mạch chủ và màn hình hỗ trợ tốc độ lên đến 60 mét/phút, hiển thị vị trí ngay lập tức.
4	Chức năng khuếch đại tín hiệu chống nhiễu tốt , ngăn ngừa lỗi kích thước do lão hóa trình điều khiển.
5	Hiển thị kích thước cắt trước, dễ dàng hiệu chỉnh kích thước cắt.
6	Hỗ trợ 200 chương trình, 200 lần cắt mỗi chương trình.
7	Chức năng bù trừ tăng giảm tự động với đầu ra chương trình theo thời gian thực.
8	Chức năng định vị tương đối so với vị trí hiện tại.
9	Bù trừ vi mô để nhanh chóng sửa lỗi chương trình do biến dạng giấy.
10	Lập trình tương đối nhanh dựa trên giá trị chương trình cắt trước đó trong bộ nhớ.
11	Nhanh chóng tìm số lần cắt đã chỉ định.
12	Chèn số lần cắt theo thời gian thực vào chương trình để dễ sử dụng.
13	Khoảng cách ngắt khí có thể được đặt thành một giá trị khác nhau dựa trên độ nhám của bề mặt được cắt, giúp cải thiện hơn nữa độ chính xác khi cắt giấy.
14	Chương trình đệm khí có thể được lập trình cho mỗi lần cắt.
15	Cài đặt và hủy tín hiệu cắt tự động. Nút cắt tự động được kích hoạt bằng mật khẩu để ngăn ngừa thao tác sai.
16	Chuyển đổi tốc độ cao/thấp thủ công.
17	Chương trình đẩy giấy tự động đẩy giấy ra, đảm bảo an toàn và nâng cao hiệu quả vận hành.
18	Chương trình xử lý giấy và chương trình ép giấy.
19	Lập trình cắt tự động, llập trình hướng dẫn.
20	Độ chính xác hiển thị là 0,01mm hoặc 0,001 inch.
21	Quản lý đơn hàng hỗ trợ tiếng Trung, tiếng Anh, tiếng Ả Rập và các ngôn ngữ khác.
22	Thao tác chéo nhanh chóng bằng thủ công và tự động để tối đa hóa hiệu quả vận hành.
23	Tự động trở về lần cắt đầu tiên sau khi lập trình để chờ cắt.
24	Thông tin bằng ngôn ngữ xác định chính xác trạng thái thiết bị.
25	Tốc độ đẩy giấy lên đến 20m/phút.

Danh sách cấu hình máy cắt xén giấy hpm 920:

Số TT	Tên linh kiện	Thương hiệu
1	Màn hình hiển thị	Màn hình LCD công nghiệp cao cấp
2	Động cơ định vị cấp giấy	Hệ thống Servo Panasonic
3	Cảm biến	Autonics
4	Bộ bảo vệ động cơ	Schneider (TE)
5	Công tắc khí	Schneider (TE)
6	Công tắc AC	Schneider (TE)
7	Rơ le loại nhỏ	Hequan
8	Công tắc nguồn	Schneider (TE)
9	Nút xoay công tắc nguồn	Schneider (TE)
10	Nút ấn	TAYEE
11	Vít me cấp giấy	Vít bi không có độ phản ứng ngược có độ chính xác cao (HIWIN)
12	Ray dẫn	Ray dẫn hướng đôi tuyến tính có độ chính xác cao (TE)
13	Bơm thủy lực	Bơm bánh răng kép（YTP）
14	Van	VIS
15	Vòng bi bộ phận chính	NSK
