MÁY CẮT CUỘN 2 DAO QUAY 6 CUỘN

Ký hiệu : D150 (6 Cuộn)

Hình ảnh máy cắt cuộn 2 dao quay 6 cuộn:

Thân cao, bánh răng không có khe hở

Servo công suất cao nhập khẩu, tủ lưu trữ năng lượng công suất cao

Hệ thống cắt chỉnh cạnh bằng khí nén, tự động chống cong

Cấu trúc lên giấy kiểu nâng hạ.

Video máy vận hành:

Đặc điểm của máy cắt cuộn 2 dao quay 6 cuộn:

Máy cắt sử dụng 2 dao quay cùng lúc làm cho cạnh cắt mịn, có thể cho lên máy in luôn mà không cần xén lại, sử dụng 6 cặp chân nâng cuộn robot để có thể cắt 6 cuộn giấy định lượng mỏng, trong trường hợp cắt giấy dày có thể lên 1 cuộn hoặc 2 cuộn…

Đặc điểm chính của máy cắt cuộn 2 dao quay 6 cuộn:

Số TT	Đặc điểm
1	Máy cắt giấy điều khiển bằng động cơ servo, toàn bộ máy được điều khiển và vận hành tập trung bởi bộ điều khiển lập trình CT. Giao diện vận hành màn hình máy tính điều khiển công nghiệp, hiển thị tất cả dữ liệu chức năng, thao tác đơn giản.
2	Chân nâng cuộn giấy thô sử dụng hệ thống thủy lực không trục hình nón, sử dụng ben thủy lực để điều khiển đóng mở ,dịch chuyển trước sau và nâng hạ tay kẹp giấy.
3	Toàn bộ bộ linh kiện điện sử dụng linh kiện nhập khẩu, nâng cao độ ổn định của hệ thống điện và giảm tần suất bảo trì, sửa chữa.
4	Khung máy và các bộ phận của máy được “trung tâm gia công” CNC xử lý chính xác để đảm bảo độ chính xác của các bộ phận chính và đảm bảo máy hoạt động ổn định lâu dài ở tốc độ cao.
5	Sử dụng bộ chèn tem nhãn tự động, chỉ số giá trị của thiết bị được nhập trên màn hình, máy có thể tự động chèn tem nhãn sau khi tính toán chính xác.
6	Trục dao quay điều khiển bằng động cơ servo CT công suất cao của Anh tiết kiệm năng lượng, nâng cao hiệu quả sản xuất và giảm thiểu chi phí.

Thông số kỹ thuật máy cắt cuộn 2 dao quay 6 cuộn:

Mã máy	D150 (6 cuộn)
Định lượng giấy thích hợp	70-700g
Khổ giấy tối đa	1500mm
Đường kính cuộn giấy tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác cắt lớp đơn	≤±0.15mm
Độ chính cắt	Khi cắt ≤ 1000mm , độ chính xác cắt nhiều lớp ≤±0.5mm
Độ chính cắt	Khi cắt >1000mm, độ chính xác cắt nhiều lớp ≤± 1‰
Tốc độ vận hành	³180m/min
Tốc độ cắt thiết kế tối đa	300m/min
Số lần dao cắt thiết kế tối đa	420P/min
Chiều cao chồng giấy thu	1700mm ( gồm palet)
Công suất toàn máy	102kw
Trọng lượng	28 tấn

Cấu hình máy cắt cuộn 2 dao quay 6 cuộn:

Số TT

Cấu hình máy

Hình ảnh

Hệ thống chân nâng cuộn giấy thô 6 cuộn:

– Sử dụng chân nâng cuộn giấy thô loại không trục thủy lực đòn cánh tay kép, trọng tải ≤2T, được trang bị đầu kẹp hình côn 3 & 6 & 12 inch.

Ray dẫn: Sử dụng ray dẫn chôn dưới đất để dịch chuyển cuộn giấy, kích thước ray dẫn đẩy: D150: 450 * 600mm.

-Đặt cuộn giấy thô lên ray dẫn đẩy có thể di chuyển được và đẩy nó đến vị trí có thể kẹp. Kéo van xả nhanh ra và xả khí nén khỏi phanh hơi của chân nâng cuộn giấy thô, nhấn nút giá đỡ giấy thô, nâng cuộn giấy lên vị trí thích hợp và xoay cuộn giấy để quan sát xem cuộn giấy có quay trơn tru hay không.

Hệ thống điều khiển chống cong tự động:

1. Một cụm chống cong hoàn toàn tự động, một cụm chống cong lắp thêm tay quay.

Được trang bị trục lớn và trục nhỏ theo tiêu chuẩn, có thể chuyển đổi tốc độ nhanh, để đáp ứng các nhu cầu chống cong khác nhau.

Đường kính của trục lớn là 25mm và đường kính của trục nhỏ là 20mm.

2. Sáu cụm chống cong điện động trên chân nâng cuộn giấy.

Bộ phận chỉnh lệch(5 lớp):

– Thích hợp cho việc hiệu chỉnh để cải thiện độ chính xác khi cắt theo chiều dọc

– Nâng cao chất lượng cắt

– Độ chính xác hiệu chỉnh ± 0,2mm

– Phạm vi hiệu chỉnh ±50mm

– Được trang bị 1 cụm giá đỡ chỉnh lệch.

Máy chủ:

-Toàn bộ máy sử dụng điều khiển máy tính kép ở phía trước và phía sau. Bảng điều khiển chính sử dụng máy tính điều khiển công nghiệp 19 inch, bộ phận nạp giấy sử dụng máy tính điều khiển công nghiệp 10,4 inch, dễ thao tác, nâng cao hiệu quả sản xuất.

-Thân máy chính sử dụng cấu trúc đúc tổng thể HT300, được đúc từ loại sắt dẻo tốt nhất. Nó có độ chính xác cao, đảm bảo sự ổn định của thân máy và giúp toàn bộ máy hoạt động ổn định và đáng tin cậy hơn.

Bộ phận cắt hai dao quay :

-Sử dụng động cơ servo CT công suất cao của Anh để điều khiển dao cắt quay kép, hệ thống bôi trơn bánh răng sử dụng kiểu phun và được trang bị hệ thống làm mát nhiệt độ dầu, có thể loại bỏ gờ giấy một cách hiệu quả và cải thiện tuổi thọ của bánh răng.

-Lưỡi cắt ngang, độ dày lưỡi 3,2-3,7mm, chiều rộng lưỡi 8 mm-10 mm, vật liệu hợp kim thép vonfram kích thước hạt 0,6-1,0.

Đầu thu giấy:

– Bàn thu giấy cao, chiều cao thu giấy 1700mm, chức năng xuất giấy bên, nâng cao hiệu quả sản xuất. (Optional thiêt bị xuất giấy bên).

Hệ thống bôi trơn:

Hệ thống bôi trơn bánh răng kiểu phun đảm bảo bánh răng được bôi trơn hoàn toàn trong toàn bộ quá trình vận hành.Loại bỏ gờ giấy và tăng tuổi thọ bánh răng.

Hệ thống servo:

3 bộ dao cắt chỉnh cạnh khí nén có chức năng hút bụi, dao cắt phía dưới được khóa cơ học với độ chính xác cao.

1. Dao cắt trên: Thép tốc độ cao nhập khẩu M42

2. Dao cắt dưới: Thép tốc độ cao M2

Bộ phận điện:

Máy sử dụng hệ thống servo công suất cao CT của Anh và được trang bị hệ thống điều khiển phần mềm có bản quyền sở hữu trí tuệ độc lập. Thiết bị lưu trữ năng lượng và servo công suất cao hiệu quả giúp tiết kiệm điện, cải thiện nền kinh tế và thực sự đạt được mục tiêu tiết kiệm năng lượng xanh.

Băng tải :

-Sử dụng băng tải tốc độ cao và thấp, có thể tự động điều chỉnh lực căng của từng băng tải để đảm bảo vận chuyển giấy trơn tru.

-Cấu trúc loại bỏ phôi thải bằng khí nén giúp loại bỏ phôi thải dễ dàng và cải thiện sự tiện lợi khi vận hành. Băng tải lò xo khí đảm bảo hoạt động trơn tru của từng dây.

Băng tải tốc độ thấp:

-Sử dụng băng tải tốc độ thấp để xuất giấy có tốc độ chênh lệch cao và thấp. Sẽ không có tác động mạnh trong quá trình xếp giấy. Đối với loại giấy dễ trầy xước, bề mặt giấy không có vết nổi hoặc đốm sáng.

Danh sách cấu hình máy cắt 2 dao quay 6 cuộn:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Động cơ servo	CT – Anh	Động cơ servo dao cắt
2	Động cơ servo	CT – Anh	Động cơ servo kéo dẫn
3	Động cơ servo	CT – Anh	Động cơ servo băng tải tốc độ cao
4	Động cơ giảm tốc	Taibang	Động cơ băng tải tốc độ thấp
5	Động cơ giảm tốc	Ziguang	Động cơ nâng hạ bàn thu giấy
6	Động cơ giảm tốc	Taibang	Động cơ vỗ giấy
7	Động cơ giảm tốc	Ziguang	Động cơ chống cong
8	Động cơ rung	Xinchuang	Tấm rung bàn thu giấy
9	Động cơ bơm dầu	Asidun	Động cơ bơm dầu giá đỡ giấy
10	Động cơ bơm dầu	Asidun	Động cơ bơm tuần hoàn đầu dao
11	Bộ điều khiển servo	CT- Anh	Đầu dao
12	Bộ điều khiển servo	CT- Anh	Bộ dẫn kéo con lăn thép to
13	Bộ điều khiển servo	CT- Anh	Bộ dẫn kéo con lăn thép nhỏ
14	Bộ điều khiển servo	CT- Anh	Băng tải tốc độ cao
15	Card điều khiển vận hành servo	CT- Anh
16	Card điều khiển vận hành servo	CT- Anh
17	Card chương trình có chức năng đánh dấu màu	CT- Anh
18	Bảng điều khiển	CT- Anh
19	Bộ lưu	China
20	Card cổng nối encoder	CT- Anh
21	Quang điện	Panasonic -Japan	Bàn thu giấy
22	Quang điện	Panasonic -Japan	Kẹt giấy ở phía trước dao
23	Công tắc tiệm cận	Omron- Japan	Vị trí giới hạn dao chỉnh sửa cạnh+ vị trí giới hạn bộ chống cong
24	Công tắc tiệm cận	Omron- Japan	Điểm gốc
25	Công tắc tiệm cận	Omron- Japan	Bộ đếm chống cong
26	Encoder	Duomochuan – Japan	Bộ đếm đường kính cuộn
27	Quang điện	Omron- Japan	Tự động hạ
28	Quang điện	Leuze – German	Bộ đếm

Danh sách linh kiện điện khí máy cắt 2 dao quay 6 cuộn:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Quang điện	Leuze – German	Bộ đếm
2	Công tác tiệm cận	Omron- Japan	Công tắc bộ đếm đường kính cuộn
3	Công tắc nguồn	MW – Taiwan	Van điện từ
4	Công tắc nguồn	MW – Taiwan	Điều khiển nguồn, nút ấn v.v.
5	Công tắc nguồn	MW – Taiwan	Màn hình
6	Bộ ngắt mạch	Schneider- Farance	Nguồn tổng
7	Bộ ngắt mạch	Eaton – American	Quạt gió động cơ 3 cái
8	Bộ ngắt mạch	Eaton – American	Biến áp 24V, động cơ rung
9	Bộ ngắt mạch	Eaton – American	Quạt gió tủ điện
10	Bộ ngắt mạch	Eaton – American	1 nguồn điện DC, ổ cắm
11	Bộ ngắt mạch	Eaton – American	Servo dao chỉnh sửa cạnh 3 cái
12	Bộ ngắt mạch	Eaton – American	Biến tần
13	Bộ ngắt mạch	Eaton – American	Băng tải tốc độ cao
14	Bộ ngắt mạch	Eaton – American	Bộ dẫn kéo
15	Bộ ngắt mạch	Eaton – American	Đầu dao
16	Công tắc tơ AC	Eaton – American	Quạt gió 1, bơm bôi trơn 1, vỗ giấy 1
17	Công tắc tơ AC	Eaton – American	Bộ phận chống cong
18	Công tắc tơ AC	Eaton – American	Bơm thủy lực chân nâng cuộn giấy thô
19	Công tắc tơ AC	Eaton – American	Hút cạnh giấy
20	Bộ bảo vệ động cơ	Eaton – American	Vỗ giấy
21	Bộ bảo vệ động cơ	Eaton – American	Quạt hút
22	Bộ bảo vệ động cơ	Eaton – American	Hút mép giấy
23	Bộ bảo vệ động cơ	Eaton – American	Bơm thủy lực chân nâng cuộn giấy thô
24	Bộ bảo vệ động cơ	Eaton – American	Bộ chống cong
25	Bộ bảo vệ động cơ	Eaton – American	Bơm bôi trơn đầu dao
26	Tiếp điểm phụ bảo vệ động cơ	Eaton – American	Vỗ giấy
27	Mô-đun điều khiển 8 đường	Panasonic -Japan	Van từ động cơ máy chủ
28	Mô-đun điều khiển 8 đường	Panasonic -Japan	Chân nâng cuộn giấy thô

Danh sách linh kiện điện khí máy cắt 2 dao quay 6 cuộn:

Số TT	Tên cấu hình	Thương hiệu	Ghi chú
1	Giá đỡ rơle	IDEC -Japan
2	Rơ le	IDEC –Japan
3	Modun rơ le 12 đường	Panasonic -Japan	PLC
4	Biến áp	China	8 contactor, đèn báo nguồn
5	Chiết áp	China	Động cơ rung
6	Bộ chuyển đổi RS232-RS485	China	Truyền thông servo – PLC
7	Nút ấn dừng khẩn cấp	Eaton – American	Máy chủ
8	Công tắc	Eaton – American	Băng tải tốc độ cao
9	Công tắc	Eaton – American	Máy chủ
10	Mô-đun tiếp điểm đóng	Eaton – American	Máy chủ
11	Mô-đun tiếp điểm bật	Eaton – American	Máy chủ
12	Nút ấn mở đầu bằng màu trắng	Schneider	Chân nâng cuộn giấy thô
13	Nút ấn đầu bằng màu đen	Schneider	Chân nâng cuộn giấy thô
14	Công tắc	Schneider	Chân nâng cuộn giấy thô
15	Công tắc	Eaton – American	Chỉnh lệch
16	Modun tiếp điểm bật	Schneider	Chân nâng cuộn giấy thô
17	Modun tiếp điểm bật	Eaton – American	Chỉnh lệch
18	Đèn báo	Eaton – American	Máy chủ
19	Modun LED	Eaton – American	Máy chủ
20	Modun LED	Eaton – American	Máy chủ
21	Nút ấn công tắc phím	Eaton – American	Máy chủ
22	Bộ điều khiển chỉnh lệch	Wuyi jingkong	Bộ điều khiển chỉnh lệch
23	Quang điện	Wuyi jingkong	Quang điện

Khách hàng chuẩn bị khi mua máy cắt 2 dao quay 6 cuộn:

Nhà xưởng lắp đặt máy.
Hệ thống dây điện chính và đường ống dẫn điện hoạt động bên ngoài hộp điều khiển điện của máy này.
Nguồn khí và đường ống khí được trang bị cho máy này có mức tiêu thụ khí là 0,12m³/phút.
Thiết bị nâng hạ máy tại xưởng.

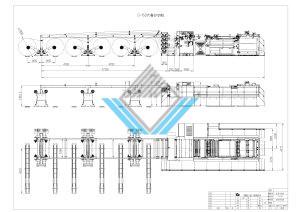

Cắt bê tông theo bản vẽ để lắp ray dẫn giấy, sau khi lắp ray dẫn bên mua hoàn thiện phần bê tông.
