Máy phun sương tạo ẩm carton (Loại di động)

Được đánh giá 5 trên 5

Thông tin sản phẩm

Nội dung bài viết

MÁY PHUN SƯƠNG TẠO ẨM CARTON

(Loại di động)

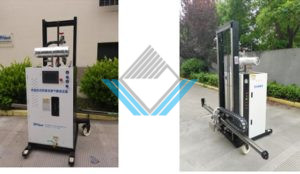

Hình ảnh máy phun sương tạo ẩm carton:

Hình minh họa máy mẫu được tham khảo. Do thiết bị liên tục được nâng cấp và cải tiến, ngoại hình thực tế của máy có thể có sự thay đổi.

Video máy phun sương tạo ẩm carton:

Nguyên lý hệ thống máy phun sương tạo ẩm carton:

Số TT		Hạng mục
1		Để đáp ứng yêu cầu làm ẩm đối với tất cả các loại tấm carton sóng, hệ thống sử dụng phương pháp quét theo diện tích kết hợp phun hơi nước để làm ẩm.
2		Hệ thống sử dụng kết cấu khung dạng đặt sàn, bên trong tích hợp cụm module tuyến tính XY kép. Đầu phun được lắp trên module tuyến tính trục X, thực hiện quét phun theo diện tích tương ứng của chồng giấy carton thông qua chuyển động của module tuyến tính.
3		Các thông số gồm khu vực phun, tốc độ phun, tần suất quét và thời gian phun đều có thể được cài đặt trực tiếp trên màn hình.
4		Hình minh họa máy mẫu được tham khảo như bên dưới. Do thiết bị liên tục được nâng cấp và cải tiến, ngoại hình thực tế của máy có thể có sự thay đổi.
5	Hệ thống hơi nước bao gồm bộ tách nước–hơi và kết cấu siphon, đảm bảo không có giọt nước khi phun. Tạo ẩm đồng đều, không làm hư hỏng tấm carton, đảm bảo tấm carton sau khi làm ẩm có thể sử dụng ngay mà không cần chờ khô.
6	Kết cấu tấm phun: Được cấu tạo từ nhiều tấm phun với chiều rộng 200 × 100 mm, đáp ứng yêu cầu làm ẩm tấm carton, khoảng cách giữa các lỗ phun: 10 × 10 mm. Kết cấu đặc biệt và được tích hợp cơ cấu thoát nước thông minh, đảm bảo chất lượng hơi phun mà không ảnh hưởng đến tấm carton.
7	Thời gian làm ẩm: Lấy ví dụ với tấm carton có chiều cao tối đa 2.000 mm, chiều cao chồng giấy 1.800 mm. Tốc độ di chuyển lên xuống (trục Y) được cài đặt ở 150 mm/s, tốc độ di chuyển trái phải (trục X) được cài đặt ở 150 mm/s. A. Thời gian di chuyển lên xuống (trục Y): 1.800 ÷ 160 = 12s B. Thời gian di chuyển trái phải (trục X): 2.000 ÷ 150 = 14s C. Tổng thời gian: 14 × 18 + 12 = 264 (Cụ thể sẽ điều chỉnh tốc độ di chuyển dựa trên hiệu quả phun thực tế, chiều rộng tấm carton càng nhỏ thì tốc độ di chuyển có thể càng nhanh.)

Cấu hình máy phun sương tạo ẩm carton:

Số TT

Hạng mục

Quy cách và mô tả

Số lượng

Ghi chú

Thiết bị làm ẩm phun sương loại đặt dưới sàn

Phun sương hơi nước, khí nén, xử lý nước hồi, súng phun siphon, bộ tách hơi–nước, module định vị tuyến tính dây đai XY, v.v.

Hành trình trục X: 2.200 mm

Hành trình trục Y: 1.800 mm.

1 bộ

1. Ống thép không gỉ liền mạch

2. Van điện từ chịu nhiệt độ cao

3. Van điều khiển tỷ lệ điện hơi nước nhiệt độ cao

4. Van tay bằng thép không gỉ

5. Cụm module tuyến tính dây đai

Hệ thống điều khiển và phần mềm

Hệ thống PLC Siemens S7-200 SMART, 1 tủ điều khiển, màn hình cảm ứng MCGS 7 inch, các linh kiện thương hiệu.

1 bộ

Có thể điều chỉnh được lưu lượng hơi nước to nhỏ, khoảng cách và tốc độ di chuyển.

Ghi chú:

1,Đặc biệt lưu ý: Khi sử dụng thiết bị này, cần đảm bảo chồng giấy được xếp ngay ngắn, tránh ảnh hưởng đến hiệu quả sử dụng.

2,Áp suất hơi sử dụng: 6–8 kg, đảm bảo hơi nước có thể xuyên qua tấm carton.

Mô tả chức năng máy phun sương tạo ẩm carton:

1,Hiệu quả của hệ thống: Hệ thống này giúp giải quyết hiệu quả tình trạng carton bị nổ đường cấn lằn trong quá trình chạy qua máy bế, giảm hiện tượng nổ, cải thiện chất lượng sản phẩm.

2,Mô tả hệ thống :Thiết bị này được sử dụng để ngăn ngừa tình trạng giấy carton bị nứt, vỡ tại đường lằn trong quá trình bế và cấn lằn. Thiết bị được lắp đặt ở phía trước bộ phận cấp giấy của máy bế. Trước khi đưa tấm carton vào máy bế, công nhân đẩy tấm carton đến phía trước thiết bị, sau đó khởi động hệ thống. Hệ thống sẽ thổi hơi nước theo hướng của sóng carton. Thông qua chuyển động của module tuyến tính, hơi nước được phun và làm ẩm toàn bộ bề mặt tấm carton.Bằng cách gia nhiệt và làm ẩm tấm carton trước khi thực hiện cấn lằn, thiết bị giúp ngăn ngừa hiện tượng nổ đường lằn.

Đặc điểm máy phun sương tạo ẩm carton:

Số TT	Chức năng
1	Định vị kích thước: 1,Hệ thống được trang bị 01 tấm phun hơi nước di động, kích thước 200 × 100 mm. 2,Có thể di chuyển tấm phun để phun hơi nước tùy theo chiều cao và chiều rộng của chồng giấy carton.
2	Có thể điều chỉnh lượng hơi phun và mức độ làm ẩm: 1,Lượng hơi nước phù hợp được phun vào phụ thuộc vào thời gian, tốc độ và lượng hơi phun. 2,Trên thiết bị, thông qua bảng điều khiển HMI, có thể căn cứ vào nhu cầu điều chỉnh lưu lượng hơi nước từ 0–100%, thời gian tốc độ di chuyển…để đạt được hiệu quả phun hơi và làm ẩm tối ưu.
3	Thiết bị tách hơi – nước: 1,Tại đầu ra của bộ tạo hơi nước được lắp đặt thiết bị tách hơi – nước cấp hai, đảm bảo hơi nước đi vào hệ thống là hơi nước khô hoàn toàn. 2,Tại đầu phun được lắp đặt kết cấu siphon đặc biệt, đảm bảo không có nước ngưng tụ phun ra khỏi súng phun trong quá trình hoạt động.
