PHUN HƠI NƯỚC CHỐNG VỠ CARTON

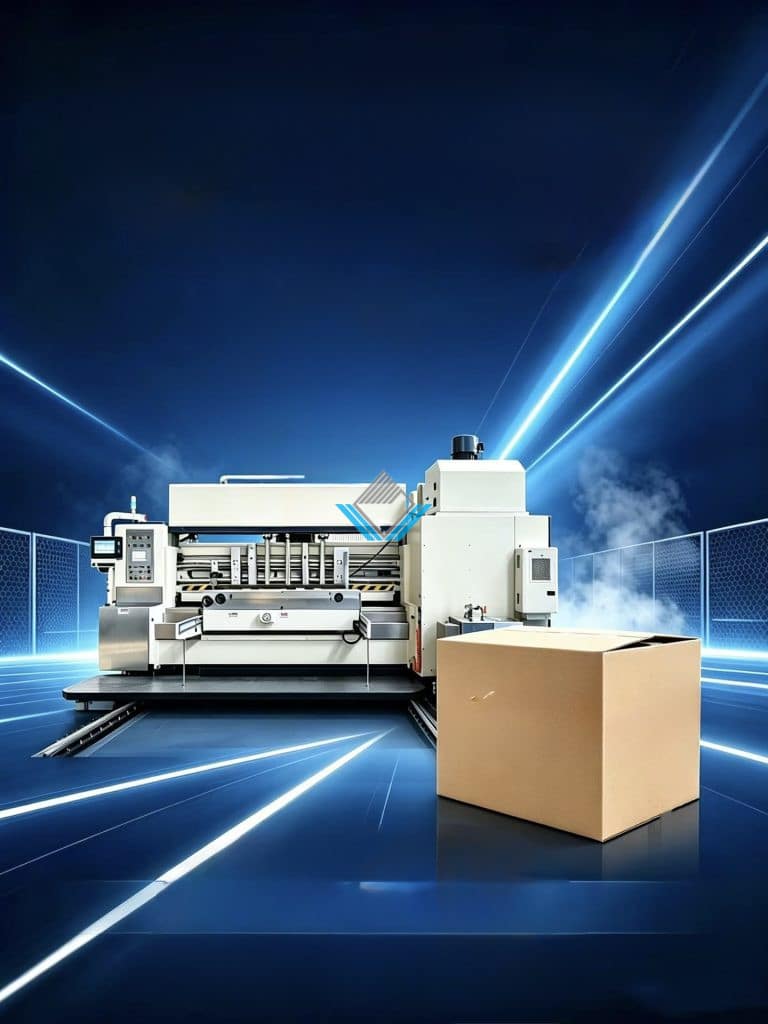

Hình ảnh máy phun hơi nước chống vỡ carton:
Xem thêm:
MÁY PHUN SƯƠNG TẠO ẨM CARTON LOẠI DI ĐỘNG THÍCH HỢP CHO MÁY SÓNG, MÁY BẾ, MÁY BỔ CHẠP…

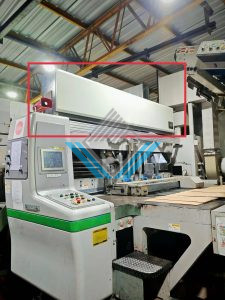

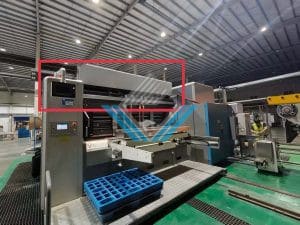

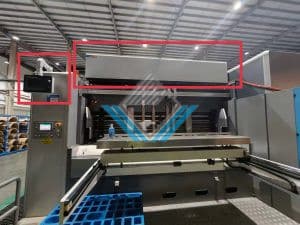

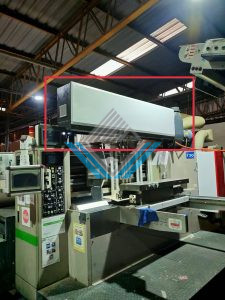

Hình ảnh máy phun hơi nước chống vỡ carton lắp trên máy in flexo cho khách hàng:
Video máy phun hơi nước chống vỡ carton:
Hiệu quả của máy phun hơi nước chống vỡ carton:
Hệ thống này giúp giải quyết hiệu quả hiện tượng nổ đường lằn của thùng carton, cải thiện khả năng tạo hình thùng carton, nâng cao chất lượng sản phẩm và giảm hao hụt.
Thuyết minh máy phun hơi nước chống vỡ carton:
Thiết bị này được sử dụng để ngăn ngừa hiện tượng giấy bị nứt, bục tại đường lằn trong quá trình bổ chạp và cấn lằn thùng carton.
Thiết bị được lắp đặt tại bộ phận cấp giấy của máy in. Trong quá trình cấp liệu, các tấm carton sóng được xếp trên bàn cấp giấy của máy in. Hơi nước được thổi theo hướng của sóng carton, đồng thời vị trí cấn lằn được gia nhiệt và làm ẩm trước khi thực hiện công đoạn cấn lằn, từ đó ngăn ngừa hiện tượng nổ lằn xảy ra. Ngoài ra, thiết bị còn có thể tăng khả năng chịu nén của thùng carton.
Đặc điểm và mô tả máy phun hơi nước chống vỡ carton:
Số TT | Chức năng |
1 | Tự động định vị kích thước súng phun: -Hệ thống được trang bị 3 đầu phun hơi nước, cố định theo 3 đường phun ở vị trí giữa. -2–4 thanh phun có thể được cài đặt kích thước cần bổ chạp cấn lằn của thùng carton trực tiếp trên màn hình, hệ thống sẽ tự động cài đặt và điều chỉnh đúng vị trí. -Chức năng kết nối với hệ thống máy in để đồng bộ xếp đơn và định vị kích thước, không cần nhân viên can thiệp, thao tác thông minh (Optional tuỳ chọn mua thêm nếu có nhu cầu) |
| 2 | Kết nối với máy in: Trong chế độ vận hành tự động, hệ thống được kết nối với máy in. Chỉ khi máy đã khởi động, chức năng cấp giấy ở trạng thái ON, lượng giấy tại bộ phận cấp giấy đạt đến độ cao nhất định, hệ thống phun hơi nước mới bắt đầu hoạt động. Nếu bất kỳ điều kiện nào không được đáp ứng, hệ thống sẽ lập tức ngừng phun hơi nước, đảm bảo an toàn cho nhân viên vận hành. |
3 | Tự động điều chỉnh lượng phun hơi nước: Lượng hơi nước phun vào được điều chỉnh phù hợp dựa trên định lượng/chất lượng giấy, chiều rộng, chiều dài của giấy và tốc độ của máy in. Hệ thống sẽ tự động điều chỉnh và kiểm soát lượng hơi nước theo nhu cầu, nhằm đạt được hiệu quả phun ẩm tối ưu. |
4 | Biện pháp chống nhỏ giọt theo công nghệ độc quyền: -Trong đường ống được lắp đặt thiết bị tách hơi nước hai cấp, đảm bảo hơi nước đi vào hệ thống là hơi khô. -Tại đầu phun được lắp thêm cấu trúc xi-phông đặc biệt, đảm bảo trong quá trình đầu phun hoạt động không có nước ngưng tụ phun ra khỏi súng phun. -Thiết kế rèm chắn gió tại đầu phun giúp ngăn hơi nước thoát ra bên ngoài. -Thiết kế hệ thống chân không tại đầu phun giúp hút và đưa lượng hơi nước khuếch tán ra bên ngoài máy in, nhằm tránh làm hư hỏng máy in. |
Đặc điểm máy phun hơi nước chống vỡ carton được cấp bằng sáng chế:
STT | Đặc điểm |
1 | Thiết bị chống nổ đường lằn thùng carton có nguồn gốc từ công nghệ Nhật Bản. |
| 2 | Sản phẩm đã được nâng cấp đến thế hệ thứ 11, đạt được bằng sáng chế quốc gia và sở hữu công nghệ độc quyền (Số bằng sáng chế: ZL 2021 2 1474147.6). |
3 | Khi khởi động máy không cần xả nước, mở máy là có thể sử dụng ngay. |
| 4 | Sử dụng công nghệ xi-phông đặc biệt, trong quá trình sản xuất không phun nước và không xảy ra hiện tượng ngưng tụ. |
5 | Đầu phun tự động định vị, lượng phun hơi nước được liên kết với tốc độ máy, không làm hư hỏng tấm carton. |
| 6 | Có chức năng chống va chạm, đảm bảo thanh phun không xảy ra va chạm. |
7 | Có chức năng bảo vệ chống rò rỉ hơi nước bên hông, tránh hơi nước xâm nhập vào máy và gây hư hỏng các bộ phận của máy. |
Ghi chú: Các thông số kỹ thuật nêu trên có thể được thay đổi. Quyền giải thích cuối cùng thuộc về công ty chúng tôi.
Chức năng phiên bản tự động máy phun hơi nước chống vỡ carton:
STT | Hạng mục | Chức năng |
1 | Kết cấu máy | Dạng khung máy |
| 2 | Giao diện vận hành | Màn hình cảm ứng 10 inch |
3 | Điều khiển định vị | Tự động định vị, gắn trên giá đỡ ray dẫn hướng |
| 4 | Kết nối với máy in | Kết nối với máy in, chức năng tự động khởi động/dừng và đồng bộ tốc độ |
5 | Linh kiện điều khiển | Sử dụng linh kiện thương hiệu Schneider, điều khiển bằng PLC, van thương hiệu nhập khẩu |
| 6 | Chất lượng hơi | Phân tách hơi-nước 2 cấp |
7 | Biện pháp thoát nước ngưng bằng xi-phông | Có, mở là có thể sử dụng ngay |
| 8 | Hút phụ hơi rò rỉ bên | Có |
9 | Bảo vệ bằng rèm chắn khí và tăng cường áp suất | Có |
| 10 | Chống va chạm thanh phun | Có |
11 | Bảo vệ khi thiếu giấy | Có |
Bảng cấu hình hệ thống máy phun hơi nước chống vỡ carton:
STT | Tên sản phẩm | Quy cách | Số lượng | Thương hiệu |
1 | PLC | S7-200SMART ST40+AM03 | 1 bộ | Siemens |
| 2 | Màn hình cảm ứng 10 inch | MCGS 1062 | 1 bộ | MCGS / Kunlun Tongtai |
3 | Linh kiện điều khiển hạ áp | Linh kiện thương hiệu | 1 bộ | Schneider |
| 4 | Van tỷ lệ điện hơi nước | NV-AX05Q-T DN15 | 1 chiếc | Nanva |
5 | Van khí nén nhiệt độ cao bằng inox dùng cho hơi nước | Van khí nén nhiệt độ cao 3/8 | 3 chiếc | Jiaxin / Zhejiang |
| 6 | Servo định vị | Bộ servo 400W60 | 2 bộ | Shidai Chaoqun / Beijing |
7 | Truyền động vít me định vị | Bộ vít me HGH15+ 1605 | 2 bộ | TBI / Taiwan |
| 8 | Máy tạo hơi nước | 24KW 32kg/h, không cần kiểm định | 1 máy | Hengsen / Dongguan |
9 | Tủ điều khiển chính hệ thống hơi nước | Thiết kế theo yêu cầu, tùy chỉnh theo kích thước máy in | 1 bộ | Saiboer |
| 10 | Thanh phun inox | Inox 304 | 3 thanh | Saiboer |
11 | Bộ tách hơi nước hiệu suất cao | Inox 304 | 1 bộ | Saiboer |
| 12 | Phần mềm hệ thống | Hệ thống phun sương thông minh chống nổ đường gân thùng carton V1.6 | 1 bộ | Saiboer (Có bản quyền phần mềm ) |
