MÁY MÀI DAO CẮT XÉN GIẤY

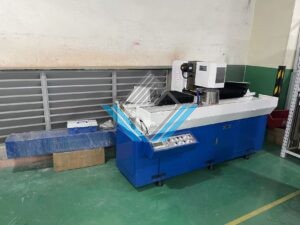

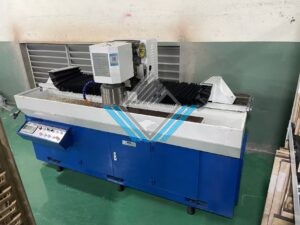

Hình ảnh máy mài dao cắt xén giấy:
Hình ảnh máy Vũ Gia lắp cho khách hàng:
Video Vũ Gia lắp máy mài dao xén giấy và bàn giao cho khách hàng:
Thông số kỹ thuật máy:
|
Mã máy |
MSM4-1650A |
| Kích thước tối đa |
Dài 1700mm rộng 180mm, dày 80mm |
|
Chiều rộng lưỡi dao |
180mm |
| Kích thước đá mài |
Ø200X Ø100X100 |
|
Góc bàn làm việc |
±90° |
| Tốc độ qua lại của đầu mài |
4,5-6,5/phút |
|
Kích thước máy công cụ |
3100X1100X1550mm |
| Trọng lượng máy |
1.4T |
|
Công suất động cơ bơm nước |
120w |
| Công suất động cơ đầu mài |
3kw |
|
Công suất mâm cặp điện từ |
0,8kw toàn bộ dây đồng |
|
Chế độ di chuyển |
Truyền động bánh răng và thanh răng hai tốc độ |
| Dung sai độ phẳng của bàn làm việc |
0,06/1000 (mm) |
|
Dung sai của bàn làm việc với khung |
0,08/1000 (mm) |
| Dung sai độ thẳng của lưỡi cắt sau khi mài |
0,08/1000(mm) |
|
Độ nhám bề mặt của lưỡi dao sau khi mài Ra |
0,015 |
| Chuyển động trục của trục chính đầu mài |
0,014 (mm) |
|
Vật liệu ray dẫn hướng |
Ray dẫn hướng đai thép |
| Bánh răng trục vít |
Đồng 6-6-3 |
|
Phương pháp định vị lưỡi dao |
Thiết bị bàn làm việc định vị lưỡi dao song song với |
| Vị trí đặt bình chứa nước và phương pháp làm mát |
Bình chứa nước bên ngoài dễ vệ sinh Làm mát tuần hoàn |
|
Tốc độ bánh mài |
1450 vòng/phút |
| Điện áp |
380V 3 pha 4 dây |
|
Cáp ngoài đầu vào |
4 mm vuông |
| Tỷ lệ nước làm mát |
1:30 |
