MÁY LÀM NẸP GÓC BẰNG GIẤY
10 cụm con lăn ép

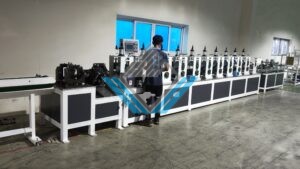

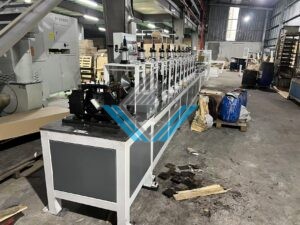

Hình ảnh máy làm nẹp góc bằng giấy:
Video Vũ Gia bàn giao máy làm nẹp góc bằng giấy cho khách hàng Hải Phòng:
Video Vũ Gia bàn giao máy làm nẹp góc bằng giấy cho khách hàng Tp.HCM:

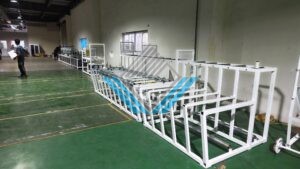

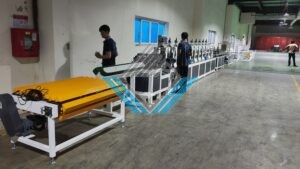

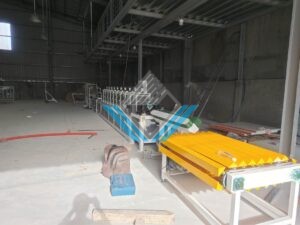

Hình ảnh Vũ Gia lắp máy cho khách hàng HN:
Hình ảnh 1
Hình ảnh 2
Hình ảnh 3
Hình ảnh 4

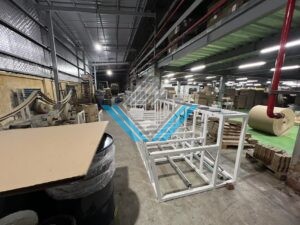

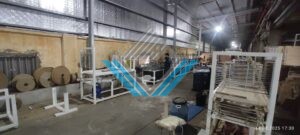

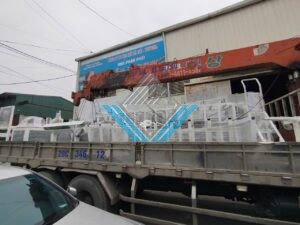

Hình ảnh Vũ Gia lắp máy cho khách hàng Hải Phòng 2 máy:

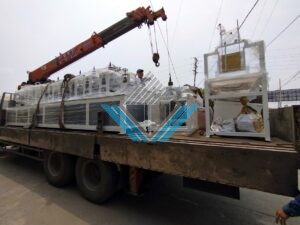

Hình ảnh Vũ Gia lắp máy cho khách hàng Bình Dương:

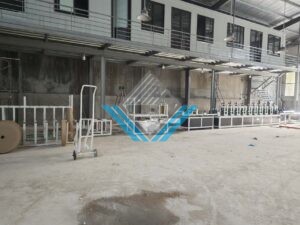

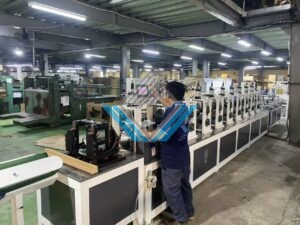

Hình ảnh Vũ Gia lắp máy cho khách hàng Tp.HCM:
Thông số kỹ thuật máy làm nẹp góc bằng giấy:
Option tùy chọn mua thêm: Đục lỗ
Mã máy | WJKG-10A |
| Kích cỡ sản xuất | 25×25~100× 100mm |
Số lớp giấy tối đa | ≤10 lớp |
| Chiều dài giấy cắt | 50-4000mm |
Tốc độ thiết kế | ≤45m/min (Tốc độ sản xuất thực tế phụ thuộc vào yếu tố keo, chất lượng giấy, kỹ thuật vận hành…) |
| Phạm vi sai số | 1000±1mm |
Công suất toàn máy | 18kw |
Danh sách cấu hình máy làm nẹp góc bằng giấy:
Số TT | Tên cấu hình | Tên các bộ phận | Số lượng | Xuất xứ | Đặc điểm kỹ thuật |
| 1 | Thiết bị lắp lõi giấy | Chân nâng cuộn giấy quay 90 ° | 10 cụm | China | Chân nâng cuộn giấy quay 90 ° |
2 | Chân nâng giấy mặt 1
| Chân nâng cuộn giấy loại có thể đẩy được | 1 chiếc | China | Chân nâng cuộn giấy loại có thể đẩy được |
| 3 | Chân nâng giấy mặt 2
| Giấy mặt dự phòng | 1 lớp | China | Dự phòng |
4 | Giá đựng keo đa năng | Dán keo hai mặt, tự động tuần hoàn và tái chế keo | 1 bộ | China | Tiết kiệm keo, thao tác đơn giản, khối lượng công việc nhỏ, giấy mặt sử dụng dao gạt keo để điều chỉnh lượng keo |
| 6 | Thiết bị vén cạnh | Vít điều chỉnh, khung hợp kim nhôm gia cố 60×60 | 1chiếc | China | Thao tác đơn giản, nhanh chóng, điều chỉnh thuận tiện. Bảo vệ góc tối đa có thể là 100 x100. |
7 | Hệ thống tạo hình 10 cụm | Chất liệu con lăn tạo hình được làm bằng thép 45 #, mạ crom ở mặt trên và mặt dưới, đã qua xử lý nhiệt tần số cao | 10 bộ | China | Tạo hình ổn định, bền , giấy mặt trên và dưới không dễ bị hư hỏng. Hệ thống áp suất tự tăng áp để theo dõi độ dày giấy bảo vệ góc, không bao gồm máy nén khí, sử dụng mặt bàn inox, dễ vệ sinh. |
Ben hơi Φ63 x50-50 | 10 bộ | Wuyi | |||
Van điều áp | 10 bộ | Wuyi | |||
Van đảo chiều thủ công | 10 bộ | Wuyi | |||
Bộ giảm tốc truyền động | 10 bộ | Changzhou | |||
8 | Bộ điều khiển | Động cơ máy chủ 7.5 kw | 1 chiếc | Động cơ Changzhou | Tốc độ sản xuất nhanh, khả năng tương thích tốt, hiệu suất ổn định, vận hành thuần thục, đơn giản và nhanh chóng. Bảo trì thiết bị đơn giản, kéo dài tuổi thọ, ít lỗi. Thao tác trên màn hình cảm ứng, hiển thị tốc độ sản xuất, giao diện hoạt động tiếng Trung và tiếng Anh.
|
| Bộ giảm tốc kim xoay
| 1 chiếc | Changzhou | |||
Màn hình | 1 chiếc | Delta-Taiwan | |||
Biến tần | 1 chiếc | Delta-Taiwan | |||
| Encoder 2000PBR | 1 chiếc | Omron Japan | |||
Hệ thống cắt | Dao cắt servo chuyên dụng | Servo- Delta | |||
9 | Cắt + đục lỗ | Hệ thống cắt servo chuyên dụng | 2 bộ | Delta-Taiwan | Định vị chính xác, tiếng ồn thấp, phản ứng nhanh, tỷ lệ thất bại thấp, cấu trúc đơn giản, khoa học .Nâng cao hiệu quả công việc, giảm khối lượng công việc, các đường cắt đẹp và gọn gàng, hiệu suất ổn định. Bảo trì thiết bị đơn giản, thay thế lưỡi dao đơn giản, nhanh chóng và an toàn, tránh lãng phí. |
Bàn cắt | 2 bộ | China | |||
| Ray dẫn tuyến tính | 1 bộ | Shang xian- Taiwan | |||
10 | Bàn hạ liệu | Bàn hạ liệu | 1 bộ | China | Có thể tháo rời |
| 11 | Cấu trúc cơ học | Tấm thép ống vuông tiêu chuẩn quốc gia dày 16mm được mạ crom ở tất cả các mặt | Khung máy được thiết kế cấu trúc giảm rung cơ học, giảm tiếng ồn, tăng tuổi thọ. | ||
12 |
Dụng cụ kèm theo | Lưỡi dao | 1bộ | ||
| Ống gạt keo | 5 m | ||||
Đệm dao | 1 bộ | ||||
| Bộ đồ nghề thường dùng | 1 bộ |
