MÁY DÁN THÙNG CARTON 2 MẢNH TỰ ĐỘNG

Hình ảnh máy dán thùng carton 2 mảnh tự động:

Sơ đồ mặt bằng dán thùng carton 2 mảnh tự động:

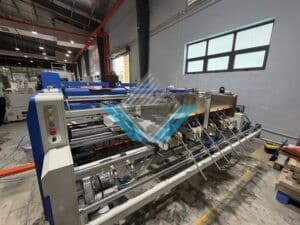

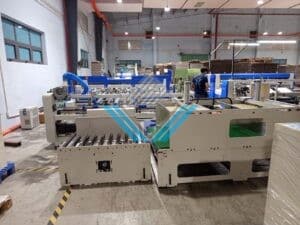

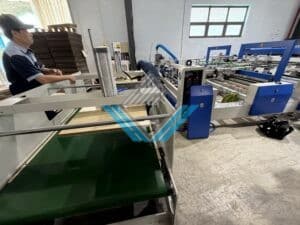

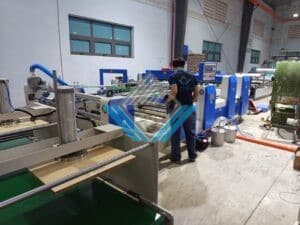

Hình ảnh Vũ Gia lắp đặt máy dán thùng carton 2 mảnh tự động cho khách hàng:

Đặc điểm máy dán thùng carton 2 mảnh tự động:

1	Kết cấu máy chắc chắn, trọng lượng lớn, bền bền.
2	Điều chỉnh đơn hàng chỉ bằng 1 phím
3	Chỉnh sửa hộp hình dạng đặc biệt, có thể sản xuất hộp có hình dạng đặc biệt

Video máy dán thùng carton 2 mảnh tự động vận hành:

Giới thiệu máy dán thùng carton 2 mảnh tự động:

Trong quá trình sản xuất thùng carton bồi giấy in offset, có những thùng carton khổ lớn mà máy in offset không in được thì phương pháp ghép 2 mảnh là phương pháp tối ưu.

Máy tự động cấp 2 mảnh phía đầu tự động ghép dán 2 mảnh, tự động gấp dán thành phẩm và đẩy hộp ra băng tải thu.

Máy chúng tôi cung cấp sử dụng động cơ servo nên có độ chính xác cao, máy sản xuất tại Chiết Giang với tiêu chuẩn cao.

Thông số kỹ thuật máy dán thùng carton 2 mảnh tự động:

Mã máy	ZYA-2300A
Kích thước giấy tối đa ( 1 mảnh )	1100 x1150 mm
Kích thước giấy tối thiểu ( 1 mảnh )	320 x300 mm
Chiều cao chồng giấy nạp tối đa	500 mm
Tốc độ thiết kế của máy chủ	100 mét/ phút
Công suất động cơ máy chủ	4.4 kw
Yêu cầu lượng khí làm việc	6-10Mpa/bar
Tổng công suất	15.5 kw
Trọng lượng máy	4.5 t
Kích thước máy (DxRxC)	7000 x 3000 x1400 mm

Lưu ý:

Khách hàng chuẩn bị đường hơi vào máy.
Tốc độ thiết kế máy chủ 100 mét/ phút còn tốc độ thực tế phụ thuộc vào kích cỡ sản phẩm, định lượng giấy sóng, kiểu hộp (Kiểu hộp đáy gài sẽ chậm hơn kiểu hộp đối khẩu…), chất lượng keo và kỹ thuật vận hành….

Cấu hình máy:

Số TT

Tên cấu hình máy

Hình ảnh

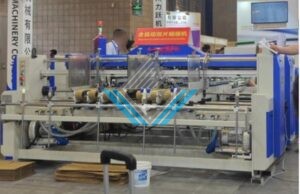

Đầu cấp giấy:

1, Được trang bị 8 dây băng tải cấp liệu bằng cao su, bề rộng 60 mm, điều khiển bằng hai động cơ servo độc lập.

2, Thiết kế hai vị trí xếp chồng bìa cứng, được điều chỉnh theo kích thước của bìa cứng.

3. Được trang bị 4 dao cấp liệu, điều chỉnh chiều dài không đối xứng theo mẫu thực tế.

4. Sử dụng cấu trúc hút dưới để cải thiện độ chính xác và hiệu quả của việc xuất giấy ra, không tạo ra phế phẩm. Bộ phận cấp giấy của máy được trang bị bơm hút xoáy hướng xuống để đảm bảo độ ổn định vận chuyển giấy cao và tần số đồng đều.

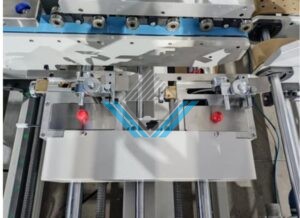

Bộ phận dán keo:

Sử dụng phương pháp dán keo bằng con lăn cơ khí, hỗ trợ hai hình thức dán keo: Keo nhiệt và keo lạnh (Tùy chọn mua thêm hệ thống phun keo nếu có yêu cầu)

Máy được trang bị hai bộ dán keo, cả hai đều tương thích keo nhiệt và keo lạnh.

Hai bộ dán keo được lắp đặt ở bên hông nhằm cải thiện hiệu quả định vị lần hai, giúp quá trình dán chính xác và ổn định hơn.

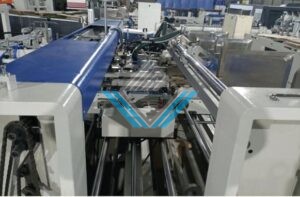

Bộ phận ghép mảnh thùng carton:

1.Sử dụng kết cấu tấm dẫn hướng gồm 5 tấm (4 tấm lớn, 1 tấm nhỏ), mỗi tấm dẫn hướng lớn được trang bị trục vít dẫn, điều chỉnh bằng điện, vận hành dễ dàng.

2. Được trang bị 4 dây đai truyền liệu rộng 50 mm, điều khiển bằng động cơ servo kép, giúp đóng ghép mảnh chính xác.

3.Sử dụng bi thép ép bìa carton có bọc nhựa, giúp giảm tiếng ồn trong quá trình vận hành.

4.Bộ phận ghép mảnh sử dụng hệ thống dán keo kép keo nhiệt & keo lạnh, giúp liên kết keo chắc chắn hơn.

5.Kết hợp thiết bị quang điện và động cơ servo để đảm bảo quá trình ghép mảnh chính xác.

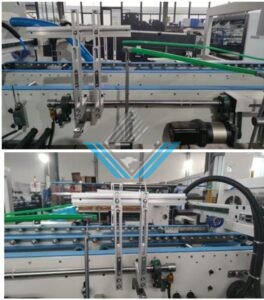

Bộ phận gấp chồng:

1. Cánh tay lớn của máy và cơ cấu điều chỉnh liên kết dây chuyền giúp máy hoạt động nhanh hơn và chính xác hơn.

2. Phần phía trước được trang bị thiết bị tạo áp lực trước để toàn bộ thùng carton có thể được gấp chính xác.

3. Khoảng cách tương đối giữa các con lăn dẫn hướng và dao gấp được điều chỉnh theo độ dày giấy bìa khác nhau, giúp các cạnh được tạo hình bằng bìa carton đẹp hơn.

4. Sử dụng động cơ phanh để điều chỉnh tốc độ nhanh hơn và chính xác hơn.

5. Sử dụng băng tải liền mạch được làm từ vật liệu đặc biệt nhập khẩu có độ ma sát cao, siêu chống mài mòn, không dễ bị xê dịch và trầy xước trên bề mặt thùng carton.

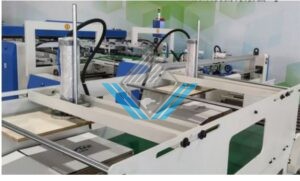

Bộ phận đếm và xếp chồng và ép:

1.Sử dụng băng tải chống trượt di động, chu kỳ chuyển động qua lại, tự động hiệu chỉnh, đếm và vận chuyển.

2. Bộ đếm được thực hiện theo nhu cầu của khách hàng, số lượng bao bì được thiết lập.

3. Có chức năng báo lỗi khi đạt đến số lượng cài đặt.

Bảng thiết bị của máy dán thùng carton 2 mảnh tự động:

STT	Tên	Nội dung/ Thương hiệu
01	Thành máy chủ	Tiêu chuẩn quốc tế xử lý nhiệt nguội 16mm
02	Thành của băng tải	Tiêu chuẩn quốc tế xử lý nhiệt nguội 16mm
03	Mô tơ chủ	Yingweiteng – Thượng Hải
04	Mô tơ băng tải	Servo Hangiao
05	Biến tần	Zhicheng
06	Bộ điều khiển PLC	Delta
07	Rơ le	Chint
08	Bộ kích điện	Chint
09	Rơ le trung gian	Omrom
10	Nút ấn	SCHNEIDER – Pháp
11	Bi bạc	HRB
12	Công tắc	Chint
13	Công tắc nguồn	Delta
14	Quang điện	ĐỨC
15	Băng tải đầu máy	ĐỨC
16	Băng tải	SHENZHEN – Trung Quốc

Lưu ý: Có thể có 1 số linh kiện thương hiệu của các nước nhưng có nhà máy sản xuất đặt tại Trung Quốc, linh kiện xưởng có thể thay đổi tuỳ theo thời điểm cho phù hợp với tình hình thực tế, nhưng vẫn đảm bảm bảo chất lượng tương đương mà không báo trước.
