Máy dán cửa sổ hộp phẳng (cửa sổ không có góc)

 5/5

Thông tin sản phẩm

Nội dung bài viết

MÁY DÁN CỬA SỔ HỘP PHẲNG

Ký hiệu: ZKT-890

Hình ảnh máy dán cửa sổ hộp phẳng:

Video máy dán cửa sổ hộp phẳng:

Giới thiệu máy dán cửa sổ hộp phẳng:

Máy dán cửa sổ ZKT-890 là máy hoàn toàn sử dụng servo thương hiệu Wenzhou. Máy được trang bị 8 cụm động cơ servo ở bộ phận nạp giấy, bộ phận đẩy, bộ phận băng tải hút, bộ phận lô , bộ phận lô dán màng, bộ phận dao cắt và bộ phận nạp màng. Máy được điều khiển bằng màn hình cảm ứng và có hệ thống bù trừ theo dõi quang điện Magic , cho phép servo theo dõi mọi chuyển động. Đây là một hệ thống điều khiển chuyển động hoàn chỉnh, hệ thống bù trừ lỗi, độ chính xác cao! Vận hành thông minh, đào tạo nhân viên thuận tiện.

Chức năng máy dán cửa sổ hộp phẳng:

Số TT	Chức năng

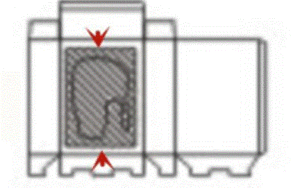

1	Chức năng cắt giữa màng hộp khăn giấy
2	Định vị điểm đối điểm độ chính xác cao
3	Đục lỗ trên màng (Optional tùy chọn mua nếu có nhu cầu)
4	Theo dõi màng in
5	Tự động dừng máy khi bị kẹt giấy
6	Sử dụng trục nở khí xả cuộn màng, kiểm soát lực căng bột từ
7	Sử dụng dao quay cắt màng
8	Bộ đếm lô hàng đầu thu
9	8 bộ servo điều khiển chuyển động thông minh
10	Hệ thống chỉnh lệch tự động
11	Tự động nâng keo khi nạp tờ đôi hoặc không có giấy

Thông số kỹ thuật máy dán cửa sổ hộp phẳng:

Mã máy	ZKT-890
Chiều dài giấy	120-780mm
Chiều rộng giấy	140-800mm
Độ dày giấy	250-1000g/m² (hộp giấy, thùng carton)
	3 mm ( giấy sóng)
Chiều dài màng	60- 400mm
Chiều rộng màng	40 – 450mm
Độ dày màng	0.03 – 0.25mm (OPP, PVC, PET, PE, v.v.)
Tốc độ dán	4000-36000 sản phẩm/giờ (dán hộp phổ thông, tốc độ sản xuất thực tế phụ thuộc vào giấy, cửa sổ, kích cỡ… )
Công suất bơm	4.5kw
Công suất máy	17kw
Kích thước máy	5555 x 1507 x1975 mm
Trọng lượng máy	3000kg

Chú ý : Chúng tôi có quyền thay đổi thông số kỹ thuật tốt hơn mà không cần báo trước

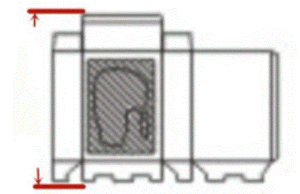

Hình ảnh mẫu máy dán cửa sổ hộp phẳng:

Cấu hình máy dán cửa sổ hộp phẳng:

Số TT

Cấu hình máy

Hình ảnh

Hệ thống servo:

Toàn bộ máy được trang bị hệ thống điều khiển chuyển động thông minh (tổng cộng 8 bộ servo) và giao diện người-máy. Sự kết hợp chặt chẽ giữa servo và cảm biến quang điện cho phép theo dõi và hiệu chỉnh độ lệch của sản phẩm một cách hiệu quả tại từng bộ phận, cuối cùng tạo ra những sản phẩm chất lượng cao đáp ứng nhu cầu của khách hàng.

Bộ phận nạp giấy:

Bộ phận nạp giấy sử dụng servo quang điện để nạp giấy, nhập chiều dài và tốc độ trên màn hình cảm ứng, giúp nạp giấy nhanh chóng và chính xác. Thích hợp cho các loại giấy bìa cứng và giấy sóng có cán màng, phủ UV ngược, phủ nano UV, phủ dầu và phủ nước. Ngoài ra, bộ phận đục lỗ được thiết kế độc lập, thích hợp cho việc xuất giấy mỏng và giấy hơi cong vênh một cách trơn tru.

Bộ phận băng tải hút liệu:

Bộ phận nhíp kẹp nạp giấy được điều khiển servo, có thể vận hành trực tiếp trên màn hình cảm ứng, có thể thay đổi góc để điều chỉnh tốc độ kết nối giữa giấy và nhíp kẹp, giúp nạp các loại giấy khác nhau ổn định và trơn tru hơn.

Bộ phận hút và vận chuyển sử dụng sự kết hợp giữa servo và quạt gió, có thể thay đổi lực gió theo các thông số kỹ thuật khác nhau của giấy, giúp giấy luôn được ổn định trên băng tải.

Bộ phận dán keo:

Bộ phận dán keo bao gồm động cơ servo, xi lanh, quang điện, van điện từ, lô inox 304, tấm dẫn hướng tách keo, bộ giới hạn bên và lô dán, có thể dễ dàng kéo ra để lắp đặt và vệ sinh thuận tiện.

Tấm dẫn hướng tách keo có thể điều chỉnh để kiểm soát phạm vi keo và lượng keo chảy ra. Sau khi dừng máy, xi lanh có thể nâng lô dán và dẫn động bằng một động cơ servo độc lập khác để tránh keo bị đông cứng.

Lô dán có thể tự do điều chỉnh vị trí theo hướng trục và hướng màng mà không cần dừng máy.

Khi gặp tờ giấy đôi hoặc thiếu giấy ở bộ phận dán, bộ phận dán có chức năng nâng keo, ngăn keo tiếp xúc hiệu quả với băng tải hút.

Bộ phận nạp màng:

Các bộ phận cắt màng và dán thông thường được điều khiển bằng động cơ servo và tự động chỉnh lệch, độ chính xác cao và tốc độ nhanh.

Cấu trúc dán màng cũng sử dụng điều khiển servo, có thể di chuyển toàn bộ, tinh chỉnh trái phải và căn chỉnh nhanh chóng.

Bộ phận nạp màng sử dụng trục nở khí để nạp màng. Chức năng kiểm soát lực căng giúp cho quá trình nạp màng ổn định hơn, loại bỏ hiện tượng kéo giãn và giảm quán tính.

Đồng thời, được trang bị chức năng theo dõi màng in và dừng lại khi hết màng.

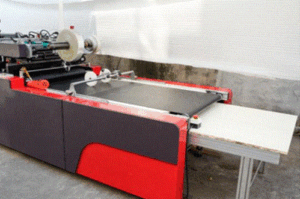

Bộ phận thu :

Bộ phận thu có chức năng đếm, đếm theo lô và tự động dừng máy khi bị kẹt giấy

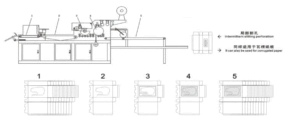

Sơ đồ máy dán cửa sổ hộp phẳng:

Danh sách linh kiện máy dán cửa sổ hộp phẳng:

Số TT	Tên linh kiện	Thương hiệu
1	Hệ thống servo	Inovance – China
2	Hệ thống điều khiển	Inovance – China
3	Biến tần	Inovance – China
4	Công tắc quang điện	CHINT – China Schneider- France
5	Công tắc nguồn/ công tắc nút ấn	CHINT – China Schneider- France
6	Quang điện theo dõi màu	JEELON/ SICK – German
7	Công tắc quang điện	Omron – Japan
8	Hệ thống chỉnh lệch tự động	ARISE- China
9	Tường máy 25mm	Baosteel -China
