ToggleMÁY DÁN CỬA SỔ HỘP GIẤY SÓNG
Ký hiệu: TC-880S. TC-1200S

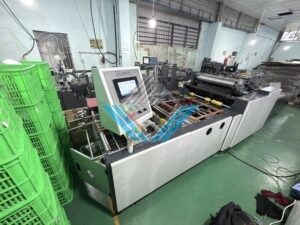

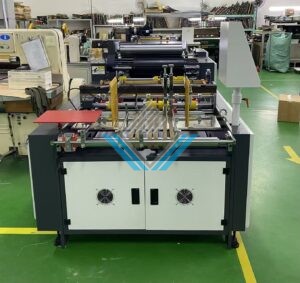

Hình ảnh máy dán cửa sổ hộp giấy sóng:

Hình ảnh Vũ Gia lắp máy dán cửa sổ hộp giấy sóng cho khách Tp.HCM:




Hình ảnh Vũ Gia lắp máy dán cửa sổ hộp giấy sóng cho khách Hà Nội:


Video máy dán cửa sổ hộp giấy sóng vận hành:
Hình ảnh thành phẩm mẫu của máy dán cửa sổ hộp giấy sóng:

Thông số kỹ thuật máy dán cửa sổ hộp giấy sóng:
|
Mã máy |
TC-880S | TC-1200S |
| Khổ giấy | Nhỏ nhất 150 x 160-
Lớn nhất 780 x 880mm |
Nhỏ nhất 150 x 220 Lớn nhất 780 x1200mm |
|
Kích thước cửa sổ |
Nhỏ nhất 30 x 50
Lớn nhất 350 x 400mm |
Nhỏ nhất 30 x 50 Lớn nhất 350 x 450mm |
|
Độ dày màng |
0.03-0.25mm(PVC) | 0.03-0.25mm(PVC) |
| 0.03-0.20mm(PET) |
0.03-0.20mm(PET) |
|
|
Độ chính xác dán màng |
±1.0mm | ±1.0mm |
| Định lượng giấy | 200-1000g/㎡ |
200-1000g/㎡ |
|
Tốc độ |
25.000 chiếc/ giờ
(Tốc độ thực tế phụ thuộc độ dày giấy, màng cửa sổ, khổ hộp và các yếu tố khác…) |
20.000 chiếc/ giờ
(Tốc độ thực tế phụ thuộc độ dày giấy, màng cửa sổ, khổ hộp và các yếu tố khác…) |
| Tổng công suất | 7.4kw |
9kw |
|
Trọng lượng máy |
1.856kg | 2.745kg |
| Kích thước máy | 5.280 x 1.400 x 1.550 mm |
5580 x1960 x1780mm |
Danh sách linh kiện điện máy dán cửa sổ hộp giấy sóng:
| Số TT |
Tên linh kiện |
Model | Thương hiệu |
| 1 | Aptomat (MCB) | E6-63/4/C |
EATON |
|
2 |
Công tắc tơ AC | XTCG009B00DT | EATON |
| 3 | Servo-Motor | MS1H3-13C15CD-T331R |
INOVANCE |
|
4 |
Servo-Drive | SV630NT8R4I | INOVANCE |
| 5 | Công tắc nguồn | S8FS-C10024 |
OMRON |
|
6 |
Rơ le trung gian | MY2N-GS DC24 | OMRON |
| 7 | Quang điện | E3FA-DN11 2M |
OMRON |
Danh sách phụ kiện máy dán cửa sổ hộp giấy sóng:
|
Số TT |
Tên linh kiện | Số lượng | Hình ảnh |
| 1 | Dao cắt màng | 1 bộ | ![]() |
|
2 |
Ốc vít | 1 bộ | ![]() |
| 3 | Tấm xốp | 1 cuộn | ![]() |
|
4 |
Hộp đồ | 1 hộp | ![]() |
