MÁY CỘT DÂY CARTON SERVO TỰ ĐỘNG (Dây PE)
Ký hiệu: YFH-030M4

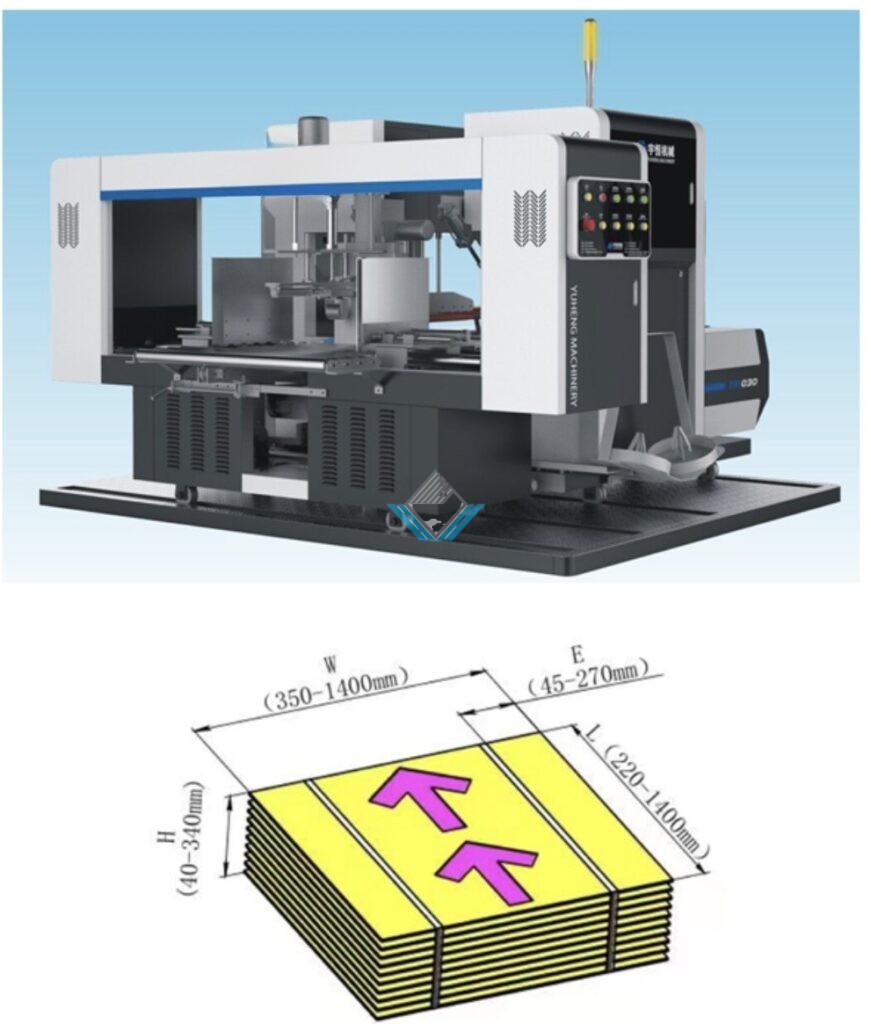

Hình ảnh máy cột dây thùng carton servo tự động:
Video máy cột dây thùng carton servo tự động:
Chức năng máy cột dây thùng carton servo tự động:
|
Số TT |
Chức năng
|
| 1 |
Phù hợp buộc thùng carton một vòng với 1 hoặc 2 dây, có thể kết nối với dây chuyền in, máy đóng ghim – dán tự động, máy dán thùng tự động, v.v. |
|
2 |
Đầu buộc dây sử dụng điều khiển servo, loại bỏ cơ cấu phanh cơ khí truyền thống, giúp máy vận hành êm hơn và nâng cao đáng kể độ bền. |
| 3 |
Toàn bộ máy được điều khiển bằng màn hình cảm ứng + PLC, thao tác đơn giản; tích hợp hệ thống sắp đơn tự động, chỉ cần nhập kích thước tấm carton là có thể sắp đơn bằng một nút bấm. |
|
4 |
Thiết bị nâng nút buộc: Có thể nâng vị trí nút buộc từ đáy thùng lên bên hông, tránh làm móp, hỏng thùng khi xếp chồng. |
| 5 |
Thiết bị dây đai bản rộng: Có chức năng tự động nối dây, cảnh báo thiếu dây và đứt dây, giúp hạn chế tối đa tình trạng siết hằn, làm hư hại mép thùng carton khi đai buộc. |
Thông số máy cột dây thùng carton servo tự động:
|
Model |
YFH-030M4 |
| Kích thước đóng gói tối đa ( DxRxC) |
1400 x 1400 x340 mm |
|
Kích thước đóng gói tối thiểu ( DxRxC) |
350 x 220 x 40 mm |
| Khoảng cách từ đóng gói đến cạnh tối đa |
270mm |
|
Khoảng cách từ đóng gói đến cạnh tối thiểu |
45mm |
| Tốc độ đóng gói tối đa |
30 ± 2 gói/ phút |
|
Kích thước dây đóng gói |
Dây PE 28#、32# 35# |
| Kích thước máy ( DxRC) |
3200 x 3100 x 1800mm |
|
Trọng lượng máy |
2T |
| Tổng công suất |
3.0KW |
|
Áp suất khí làm việc |
0.6MPa |
Danh sách phụ kiện máy cột dây thùng carton servo tự động:
|
Số TT |
Tên | Số lượng |
| 1 | Dao |
1 hộp |
|
2 |
Lò xo | 12 chiếc |
| 3 | Lá lò xo |
4 chiếc |
|
4 |
Tua vít đầu tròn | 1 chiếc |
| 5 | Tua vít đầy dẹt |
1 chiếc |
|
6 |
Kìm vòng hãm trong | 1 chiếc |
| 7 | Kìm vòng hãm ngoài |
1 chiếc |
|
8 |
Cờ lê | 3 chiếc |
| 9 | Kìm nhọn đầu |
1 chiếc |
|
10 |
Mỏ lết | 1 chiếc |
| 11 | Hộp đồ |
1 chiếc |
|
12 |
Thước dây | 1 chiếc |
| 13 | Sách hướng dẫn |
1 chiếc |
Các bộ phấn chính của máy cột dây thùng carton servo tự động:
|
Số TT |
Tên các bộ phận chính | Thương hiệu |
| 1 | PLC |
Xinjie |
|
2 |
Servo | Xinjie |
| 3 | Màn hình |
Xinjie |
|
4 |
AC contactor | Schneider – France |
| 5 | Contactor |
Schneider – France |
|
6 |
Biến tần | Schneider – France |
| 7 | Công tắc tiệm cận |
Schneider – France |
|
8 |
Nút ấn | Schneider – France |
| 9 | Công tắc nguồn |
Schneider – France |
|
10 |
Công tắc quang điện | Panasonnic – Japan hoặc sick |
| 11 | Ben hơi |
Festo – Germany / Airtac – Taiwan |
|
12 |
Van điện từ | Airtac – Taiwan |
| 13 | Cụm mỏ kẹp |
Yuheng |
|
14 |
Động cơ giảm tốc |
Yuxin – Taiwan /zhengming |
Ưu điểm máy cột dây thùng carton servo tự động:
|
Số TT |
Ưu điểm |
Hình ảnh |
| 1 | Bản dây to giúp ngăn ngừa các hư hại có thể xảy ra đối với thùng carton sóng bằng cách đai buộc dây PE theo cách hiệu quả và nhẹ nhàng nhất. |
|
| Nút buộc được chuyển sang bên hông thùng, thùng carton sóng sẽ không bị hư hại ngay cả khi xếp chồng lên nhau. |
|
|

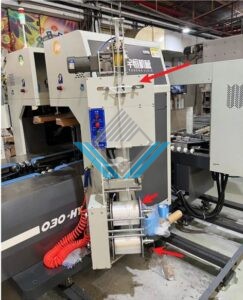

| 3 | Tự động nối dây |
|

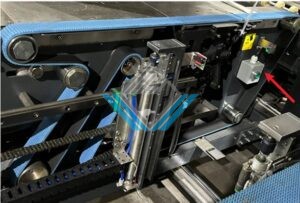

| 4 | Sử dụng điều khiển servo, giúp việc bảo trì và bảo dưỡng dễ dàng, thuận tiện |
|
| 5 | Tấm chắn phía sau đỡ giấy có giảm chấn, giúp bảo vệ carton hiệu quả hơn |
|
| 6 | Giải pháp xử lý lỗi trên màn hình cảnh báo |
|

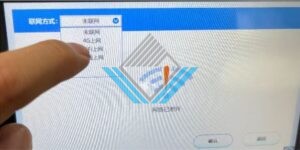

| 7 | Nâng cấp máy từ xa |
|
Cấu hình tiêu chuẩn máy cột dây thùng carton servo tự động:
|
Số TT |
Tên linh kiện | Số lượng |
| 1 | Máy đóng gói (gồm khung máy phần A, B và C)
YFH-030M4-L 1400*1400mm
|
1 chiếc |
|
2 |
Thiết bị dây đai bản rộng & nối dây tự động | 1 bộ |
| 3 | Con lăn băng tải có động cơ
3000*1200mm *1 |
1 bộ |
|
4 |
Băng tải con lăn không động cơ ở đầu ra giấy
3000*1000mm |
1 chiếc |

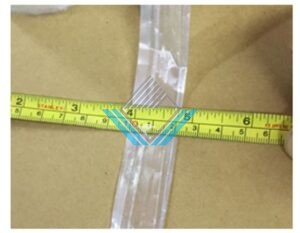

Hình ảnh dây PE của cột dây carton servo tự động:

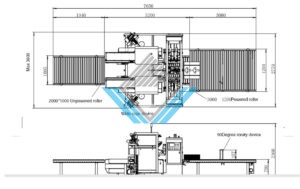

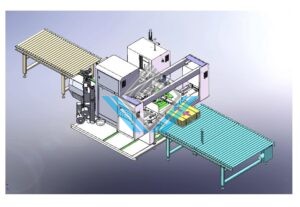

Sơ đồ lắp máy cột dây carton servo tự động:
