Máy chiết quang tự động (lăn vân tạo hiệu ứng)

Số TT

Tính năng chính

1

Bộ phận cán bao gồm vải cao su và lô ép, phần thép không gỉ và lô cán . Đường kính của lô ép 350mm. Giấy được ép giữa lớp vải cao su và tấm thép không gỉ để tạo ra hình ảnh.

3

Máy cán vân  hoàn toàn tự động YFMA-1100M4 được điều khiển bằng bộ biến tần và toàn bộ máy được điều khiển bằng PLC. Áp suất giữa hai quả lô của máy này 50 tấn.

Đặc điểm

1

Sử dụng công nghệ hàng đầu thế giới

3

Chi phí thấp và tính năng chống hàng giả

YFMA-1100M4

Khổ giấy tối đa

280 x 280 mm

Định lượng giấy

920mm

Chiều cao bàn thu giấy

4000s/h (Tốc độ thực tế phụ thuộc vào định lượng giấy, khổ giấy, kiểu sản phẩm)

Tổng công suất

3900 kg

Kích thước máy

50t

Số TT

Hình ảnh

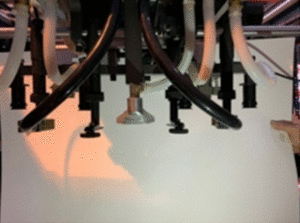

-Máy có cấu trúc bốn hút và hai nạp, lực hút giấy mạnh. Đầu hút có thể điều chỉnh nhiều góc hút giấy khác nhau tùy theo độ biến dạng của giấy, có thể đảm bảo việc nạp giấy trơn tru hơn từ giấy mỏng đến giấy bìa cứng dày,  được trang bị thiết bị điều chỉnh nhanh cho đầu nạp giấy.

-Được trang bị 3 thiết bị chống va chạm đầu nạp giấy để bảo vệ đầu nạp giấy.

2

-Bộ nạp được điều khiển bằng động cơ servo, cấu trúc ổn định hơn.

-Thiết bị nạp giấy khổ siêu nhỏ,đáp ứng các hình dạng hộp đóng gói hiện đại phức tạp, ghép bản nhẹ nhàng, cài đặt sản xuất khổ giấy kinh tế nhất, nâng cao tính cạnh tranh.

3

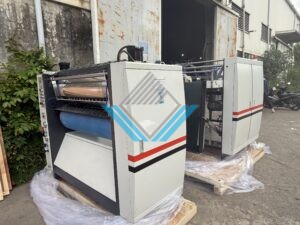

– Lô ép sử dụng vải cao su cao cấp, được tạo ra bằng áp suất thủy lực có cường độ cao. Lô vân được gia công bằng tấm thép không gỉ đặc biệt và sau đó được khắc.

-Tấm tường máy chủ và đế máy được làm bằng gang cát nhựa để đảm bảo toàn bộ máy hoạt động ổn định và đáng tin cậy trong thời gian dài.

Con lăn cao su nạp giấy được làm bằng vật liệu polyurethane để đạt được vị trí chính xác trong quá trình vận hành tốc độ cao.

-Nhông xích bộ phận chính sử dụng xích gia cố đặc biệt để cải thiện độ chính xác và độ ổn định của máy và kéo dài tuổi thọ của máy.

4

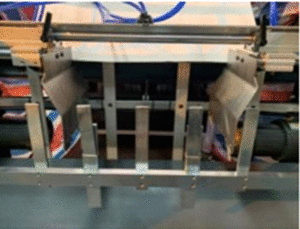

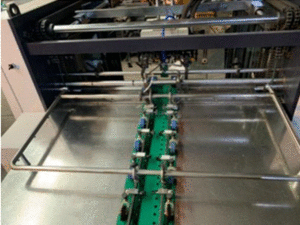

– Giấy được chuyển đến bàn thu giấy bằng băng tải và tự động hạ  xuống đáy

-Bộ phận thu giấy được vận hành bằng khí nén và tự động làm gọn gàng theo cả hai hướng, dễ vận hành và tiết kiệm nhân công.

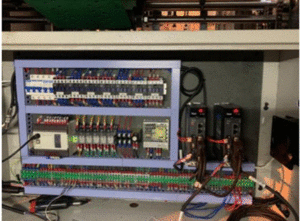

-Tủ điện sử dụng thiết bị làm mát bằng không khí để đảm bảo hoạt động bình thường của hệ thống điều khiển điện trong điều kiện nhiệt độ cao.

-Giao diện điều khiển được tích hợp và có nhiều nút điều khiển công tắc điện được tích hợp vào giao diện vận hành, đơn giản, rõ ràng và dễ vận hành. Bộ điều khiển lập trình PLC điều khiển hoạt động của toàn bộ máy và hệ thống giám sát lỗi.

Số TT

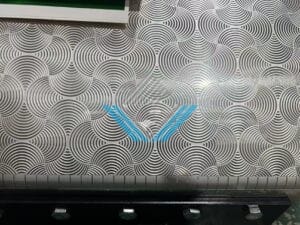

Sử dụng phương pháp dập nổi cơ học hoặc  giấy hoa văn để tạo thành các hoa văn trên bề mặt giấy nhằm làm cho giấy có nhiều họa tiết hơn. Quá trình dập nổi rất đơn giản. Sau khi tờ giấy phẳng làm nền khô, nó được đưa vào máy cán vân. Hoa văn của giấy được hình thành dưới áp lực của vải cao su và tấm thép không gỉ. Do đó, thông thường chỉ có một mặt của tờ giấy được cán vân.

2

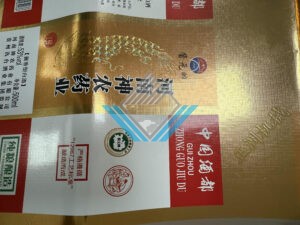

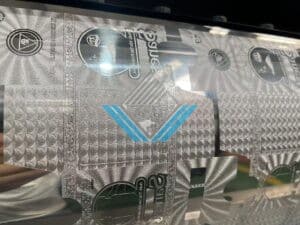

Sử dụng nguyên lý khúc xạ quang học để chuyển hoa văn mong muốn lên giấy, thẻ vàng, thẻ bạc hoặc giấy bạc, giấy tráng phủ, tạo hiệu ứng khúc xạ mạnh, giúp sản phẩm in trở nên sang trọng, bắt mắt, tinh tế, cao quý hơn nhiều so với bao bì in thông thường. Ngoài ra, nó còn có đặc điểm là giá thành thấp và chống hàng giả. Công nghệ và sản phẩm mới này có thể được sử dụng rộng rãi trong việc in ấn nhiều loại hộp bao bì khác nhau như hộp thuốc lá, hộp rượu, hộp thuốc, hộp mỹ phẩm, hộp trà, lịch, thiệp chúc mừng, v.v.

Chi phí làm khuôn rẻ, thay đổi khuôn dễ dàng nhanh chóng.

Sử dụng trục truyền động truyền thống

4

Lực cán vân ép vân nhỏ, họa tiết chi tiết không đẹp

6

8

Xuất xứ

1

Shanghai Xinyangda

3

Japan tsubaki

5

Taiwan Ming Wei

7

Hangzhou Sanli

9

Omron

11

Jinma, Jiangsu

13

Weikong

16

Yingweiteng

18

Omron

20

Zhengtai

Số TT

1 bộ

2

1  chiếc

4

1 chiếc

6

1 chiếc

8

1 hộp

10

1 chiếc

12

12 chiếc
