Máy cán vân chiết quang cục bộ (Không cần thay lô vân)

 5/5

Thông tin sản phẩm

Nội dung bài viết

MÁY CÁN VÂN CHIẾT QUANG(cục bộ)

Model: HGAF-1100A

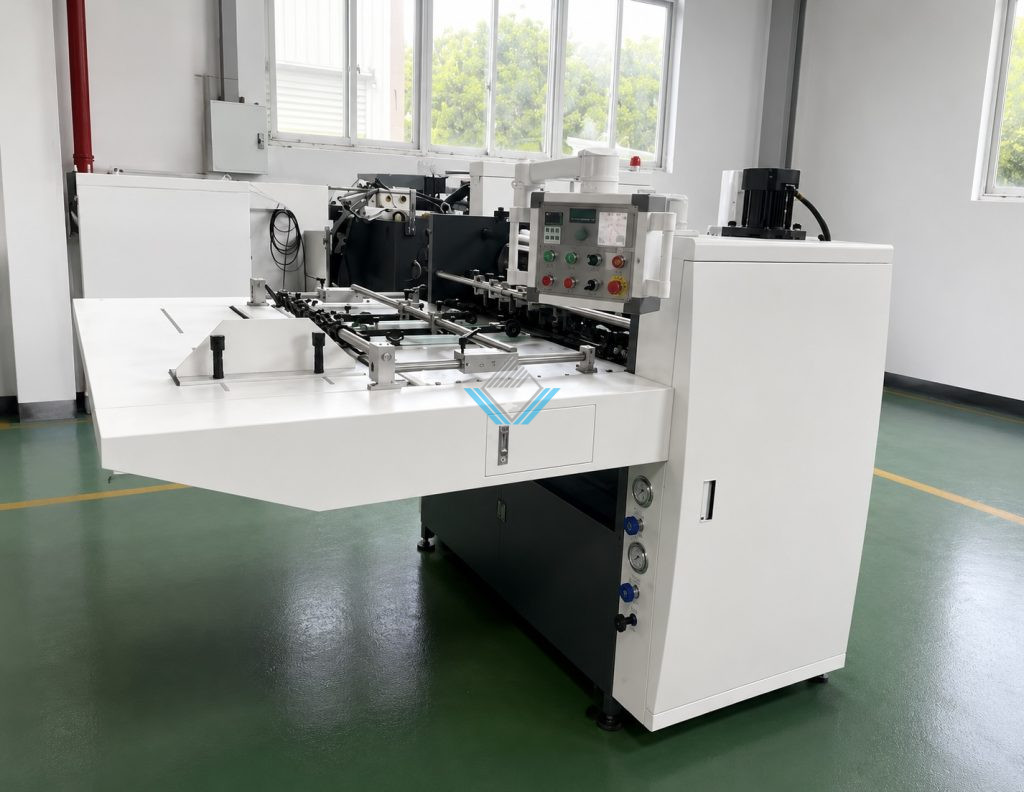

Hình ảnh máy cán vân chiết quang cục bộ:

Video máy cán vân chiết quang cục bộ:

Giới thiệu máy cán vân chiết quang cục bộ:

Máy cán vân chiết quang ( cục bộ) HGAF-1100A tốc độ thiết kế 60 tờ/phút (Tốc độ thực tế phụ thuộc vào khổ giấy), nạp giấy thủ công đẩy tay.

Bộ phận cán vân được cấu tạo từ vải cao su và lô ép và lô thép không gỉ ép. Lô ép có đường kính 350 mm. Trong quá trình vận hành, giấy đi qua giữa vải cao su và tấm thép không gỉ, sau đó được ép để tạo ra hoa văn trên bề mặt giấy.

Đặc tính làm việc chính: Bề mặt tấm thép không gỉ của máy được khắc các hoa văn quang học có độ tinh xảo cao. Trong quá trình dập nổi, các hoa văn này được chuyển trực tiếp lên vật liệu in như giấy, giấy bìa nhũ bạc/nhũ vàng, giấy phủ lá nhôm và giấy cán màng, tạo hiệu ứng quang học và hoa văn dập nổi trên bề mặt sản phẩm.

Máy cán vân chiết quang HGAF-1100A sử dụng động cơ điều khiển bằng biến tần để truyền động. Hai trục lô làm việc với lực ép lên tới 50 tấn.

Ứng dụng máy cán vân chiết quang cục bộ:

Máy phù hợp để gia công sau in cho các sản phẩm như hộp rượu cao cấp, hộp mỹ phẩm, hộp dược phẩm, hộp bao bì thực phẩm, hộp thuốc lá, lịch để bàn, lịch treo tường, tranh quảng cáo và các sản phẩm tương tự. Máy có khả năng tạo ra hoa văn hiệu ứng chiết quang, hoa văn mờ , hoa văn băng tuyết, hoa văn dập nổi/lõm cùng nhiều kiểu hoa văn khác. Đây là thiết bị gia công sau in tiên tiến và có tính ứng dụng cao trên thị trường quốc tế hiện nay.

Đặc điểm máy cán vân chiết quang cục bộ:

STT	Đặc điểm
1	Độ chính xác định vị cao, độ sâu đạt đến 0,5 mm.
2	Ứng dụng công nghệ tiên tiến hàng đầu quốc tế.
3	Hiệu suất vận hành ổn định, tiết kiệm năng lượng, giảm tiêu hao và thân thiện với môi trường.
4	Chi phí thấp, đồng thời có khả năng chống giả (chống làm giả).

Thông số máy cán vân chiết quang cục bộ:

Model máy	ZGYW-1100
Kích thước giấy tối đa	1080 × 740 mm
Kích thước giấy tối thiểu	280 × 280 mm
Định lượng giấy	150–900 g/m²
Tốc độ tối đa	3000 tờ/giờ (Tốc độ thực tế phụ thuộc khổ giấy, định lượng giấy)
Tổng công suất	5,5 kW
Trọng lượng máy	1500 kg
Kích thước máy	2600 × 1800 × 1800 mm
Áp lực làm việc tối đa	50 tấn

Danh sách cấu hình linh kiện máy cán vân chiết quang cục bộ:

STT	Tên linh kiện	Thương hiệu – Xuất xứ
1	Bộ biến tần	Ourui Transmission – China
2	Hộp giảm tốc	Shanghai Xinyangda – China
3	Vòng bi	Wafangdian – China
4	Xích truyền động chính	Tsubaki – Japan
5	Cảm biến quang điện	Omron – Japan
6	Bộ nguồn chuyển mạch	Mean Well – Taiwan
7	Nút nhấn	Hangzhou Sanli – China
8	Đầu nối dây	Hangzhou Sanli – China
9	Khởi động từ	Hangzhou Sanli – China
10	Rơ le mini	Omron – Japan
11	Đầu cấp giấy	Zhengzhou – China

Bộ phận chính máy cán vân chiết quang cục bộ:

Trục ép sử dụng cao su cao cấp, được chế tạo thông qua quá trình ép thủy lực cường độ cao, trục tạo hoa văn được gia công từ tấm thép không gỉ đặc biệt, sau đó được khắc hoa văn.

Tường thân máy và bệ máy chính sử dụng gang đúc cát nhựa, đảm bảo toàn bộ máy vận hành ổn định, đáng tin cậy trong thời gian dài.

Trục cao su cấp giấy sử dụng vật liệu polyurethane, giúp thực hiện định vị chính xác trong quá trình vận hành tốc độ cao.

Xích truyền động chính sử dụng loại xích gia cường đặc biệt, nâng cao độ chính xác và độ ổn định của máy, kéo dài tuổi thọ sử dụng.

Ưu điểm máy cán vân chiết quang cục bộ:

Sự khác biệt so với máy dập nổi truyền thống

Máy dập nổi là thiết bị bao bì thân thiện với môi trường, không sử dụng mực in, có thể tạo ra các hiệu ứng như vân chiết quang, vân mờ, vân băng tuyết, vân laser, hiệu ứng hoạt hình 3D trên các sản phẩm bao bì như giấy, giấy bìa vàng/bạc, giấy nhôm, giấy cán màng và các loại giấy đặc biệt khác. Đây là trợ thủ đắc lực trong ngành in bao bì hiện nay.

Công nghệ dập nổi truyền thống sử dụng phương pháp dập hoa văn cơ học hoặc tạo hoa văn trên giấy, hình thành hoa văn trên bề mặt giấy, giúp giấy có cảm giác và kết cấu cao cấp hơn.

Quá trình cán vân truyền thống khá đơn giản: sau khi giấy nguyên liệu dạng tờ được làm khô hoàn toàn, giấy được đưa vào máy dập nổi, dưới tác động của áp lực giữa tấm cao su và tấm thép không gỉ, hoa văn được tạo thành trên giấy. Vì vậy, thông thường phương pháp này chỉ cán vân được trên một mặt của tờ giấy.

Tuy nhiên, máy cán vân sử dụng nguyên lý chiết quang quang học, chuyển các hoa văn cần thiết lên giấy, giấy bìa vàng/bạc, giấy nhôm, giấy cán màng, tạo ra hiệu ứng khúc xạ mạnh. Điều này giúp các sản phẩm sau in trở nên sang trọng, bắt mắt, tinh xảo và nổi bật, cao cấp hơn nhiều so với bao bì in ấn thông thường.

Máy còn có đặc điểm chi phí thấp và khả năng chống giả. Công nghệ mới và sản phẩm mới này có thể được ứng dụng rộng rãi trong việc in ấn các loại hộp thuốc lá, hộp rượu, hộp dược phẩm, hộp mỹ phẩm, hộp trà, lịch treo tường, thiệp chúc mừng và nhiều loại hộp bao bì khác.

Danh sách phụ tùng máy cán vân chiết quang cục bộ:

STT	Tên linh kiện / dụng cụ	Quy cách	Số lượng
1	Bộ lục giác	M2, 3, 4, 5, 6, 8, 10	1 bộ
2	Lục giác	M14	1 cái
3	Tua vít	—	1 cái
4	Cờ lê	17	1 cái
5	Cờ lê	19	1 cái
6	Súng bơm dầu	Súng bơm dầu	1 cái
7	Cờ lê	12 inch × 300	1 cái
8	Sách hướng dẫn biến tần	—	1 quyển
9	Hộp đồ	—	1 cái
10	Kìm	—	1 cái
11	Cần cong tay vặn tuýp	Kết nối với đầu tuýp 19	1 cái
12	Đầu tuýp	19	1 cái
13	Cần nối ngắn	Kết nối với đầu tuýp 19	1 cái
14	Tấm căn chỉnh	—	12 tấm
