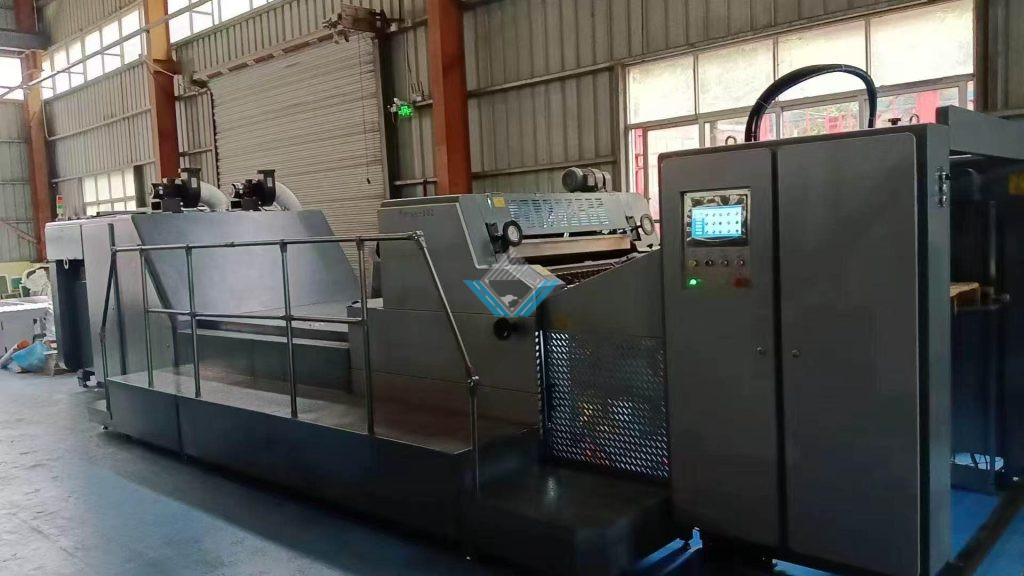

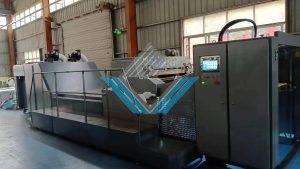

Máy phủ uv sử dụng nhíp kẹp (Toàn phần và cục bộ)

Được đánh giá 5 trên 5

Thông tin sản phẩm

Nội dung bài viết

(Uv toàn phần và uv cục bộ)

Model	Focus-102A
Khổ giấy tối đa	730 × 1030 mm
Khổ giấy tối thiểu	340 × 406 mm
Diện tích phủ tối đa	720 × 1020 mm
Định lượng giấy	80 ~ 450 gsm
Tốc độ máy tối đa (Tốc độ thực tế tùy thuộc vào sản phẩm, các yếu tố giấy và các yếu tố vận hành).	10.000 tờ/giờ
Công suất toàn máy	79,5 kW (380V / AC 3 pha / 50Hz)

Lưu ý: Các thay đổi cải tiến tốt hơn về thông số kỹ thuật, cấu trúc và linh kiện xuất xứ sẽ không được báo trước

Số TT	Hạng mục
1	Lô phủ anilox gốm (200 line)
2	Hệ thống dao gạt buồng kín
3	Kéo dài thân máy (tổng cộng 16 hàng nhíp cấp giấy)
4	Hệ thống sấy hồng ngoại gốc nước (ống sóng ngắn) IR 24 bóng + khí nóng
5	Hệ thống sấy UV sử dụng nguồn sáng điện tử, 3 cụm, mỗi cụm 13 kW

Số TT	Cấu hình chi tiết
1	Bộ cấp giấy tốc độ cao: –Chiều cao chồng giấy tối đa: 1250 mm. -Hệ thống định vị chính xác. -Thiết bị phát hiện giấy đôi cơ điện. -Kiểm soát thiếu giấy. -Thiết bị dừng khẩn cấp. -Thanh bảo vệ ngăn vật lạ. -Thiết bị bảo vệ chống vượt hành trình bàn nâng giấy.
2	Cụm phủ UV: -Hệ thống cấp giấy loại lắc phía dưới. -Hệ thống cấu trúc tốc độ cao : 9.500 tờ/giờ. -Đường kính lô bản: φ300 mm và lô ép đường kính lớn gấp đôi: φ600 mm. -Thành bên thân máy dạng kín (chiều dày vật liệu đúc 90 mm), bánh răng truyền động bố trí bên trong. -Hệ thống bôi trơn trung tâm tự động. -Vải cao su : 1. -Bộ kẹp cao su: 2. -Bơm tuần hoàn tự động, kèm máng gia nhiệt có kiểm soát nhiệt độ.
3	Hệ thống sấy khô gốc nước IR –Hệ thống sấy hồng ngoại sóng ngắn IR.

-Tổng công suất: 16 kW / 2 cụm (hoặc 24 kW / 3 cụm), đèn hồng ngoại có chụp phản xạ, giúp bức xạ đều trên diện tích lớn của bề mặt giấy.

-Hệ thống sấy gió nóng cao áp.

-Máng dầu gốc nước.

Hệ thống sấy UV:

–Thiết bị sấy UV, trang bị 3 cụm đèn thủy ngân.

-Tủ điều khiển chính UV.

-Thiết bị an toàn chế độ toàn đèn/bán đèn.

-Thiết bị bảo vệ và kiểm soát nhiệt độ khi quá nhiệt.

-Thiết bị bảo vệ chống rò rỉ tia UV.

Bộ thu giấy:

-Chiều cao chồng giấy tối đa: 1250 mm.

-16 hàng nhíp truyền giấy để chuyển giấy.

-Hệ thống hút và xả khí thải, kèm motor hút.

-Vị trí giới hạn nâng bàn thu giấy, kèm hệ thống cảm biến an toàn.

-Thiết bị làm phẳng giấy, chống cong giấy.

-Điều khiển mạch điện lập trình PLC, trang bị giao diện người-máy HMI và hệ thống phát hiện an toàn.

				linh kiện hao mòn
20	Con lăn ép giấy		10 chiếc
21	Linh kiện dừng đầu cấp	UT-J-24-A.1	1 chiếc
22	Lò xo ép lắc dưới	UT-I-30	1 chiếc
23	Bu lông nở	M8	10 chiếc	Sử dụng khi có xe đẩy
24	Chốt xích hàng nhíp	DL-115A-B.0	20 chiếc
25	Kìm kẹp keo		1 chiếc
26	Sách hướng dẫn vận hành, sơ đồ mạch điện và sách hướng dẫn biến tần		Mỗi loại 1 quyển
27	Lô cao su	UT-F-01A-C.2 – Φ115	1 chiếc	Cấu hình lô ceramic, cấu hình dao gạt buồng kín không có phụ kiện này
28	Miếng hút lên/xuống và tiến/lùi		Mỗi loại 25 miếng
29	Con trượt đồng của hàng nhíp		4 chiếc
30	Bạc đồng của hàng nhíp		4 chiếc
31	Lưỡi dao gạt buồng kín		4 lưỡi
33	Gioăng làm kín dao gạt buồng kín		6 chiếc
34	Bàn chải thép chuyên dụng cho lô anilox		1 chiếc
35	Keo làm kín		1 tuýp
36	Chốt côn	5–8 mỗi loại	5 chiếc
37	Đèn IR 1 kW	1 kW	2 bóng
