May cat xen giay GW137P

Máy cắt xén giấy GW137P

Được đánh giá 5 trên 5
Thông tin sản phẩm

MÁY CẮT XÉN GIẤY GW137P

Hình ảnh máy cắt xén giấy GW137P:
May cat xen giay GW137P
May cat xen giay GW137P
Sơ đồ kích thước các khổ máy cắt xén giấy hãng Guowang:

Hãng GUOWANG  là hãng máy sản xuất máy cắt xén giấy thành lập từ năm 1993 tại Trung Quốc, hiện nay hãng đang sản xuất OEM cho thương hiệu máy xén giấy Komori của Nhật và hãng Prism của Mỹ (tuổi đời 100 năm), hãng áp dụng công nghệ tiên tiến của Châu Âu như Polar, Wholengbeg vào sản xuất máy cắt xén giấy, hàng năm hãng Guowang sản xuất cung cấp ra thị thị trường và xuất khẩu trên 2000 chiếc máy xén giấy với hơn 100 quốc gia và vùng lãnh thổ.

Hình ảnh Vũ Gia lắp máy cắt xén giấy cho khách hàng Tp.HCM:
May cat giay 137
May cat giay 137
May xen giay 137
May xen giay 137
May cat giay guowang
May cat giay guowang
May xen giay guowang
May xen giay guowang
Hình ảnh Vũ Gia lắp máy cắt xén giấy cho khách hàng Đà Nẵng:
May cat giay 137cm
May cat giay 137cm

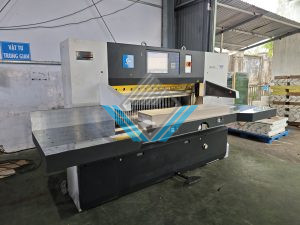

May xen giay 137cm
May xen giay 137cm

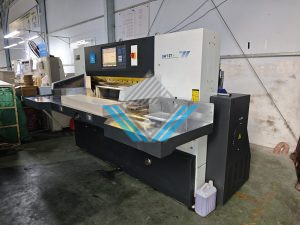

May cat giay guowang
May cat giay guowang

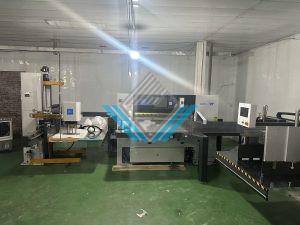

Hình ảnh lắp máy cắt xén giấy GW137P có nâng hạ (Option mua thêm) tự động lắp cho khách hàng Hà Nội:

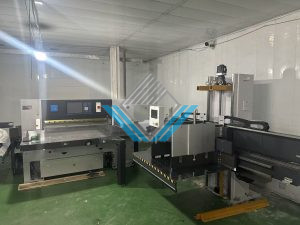

May xen giay nang ha
May xen giay nang ha
May cat giay nang ha
May cat giay nang ha

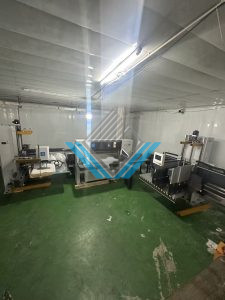

May cat giay guowang nang ha
May cat giay guowang nang ha
Video Vũ Gia lắp máy cắt xén giấy cho khách hàng:
Video máy cắt xén giấy GW137P hãng Guowang:
Thông số kỹ thuật máy cắt xén giấy GW137P:



Số TTModelGW137P
1Chiều dài cắt tối đa1450 mm
2Chiều rộng cắt tối đa1370 mm
3Chiều cao cắt tối đa165 mm
4Cắt tối thiểu (không bao gồm tấm ép)30 mm
5Cắt tối thiểu (bao gồm tấm ép)90 mm
6Chiều dài mặt bàn phía trước điểm cắt735 mm
7Chiều dài mặt bàn phía sau điểm cắt1925 mm
8Tăng chiều dài bàn phụ ( Optional tuỳ chọn)650(750)mm
9Tăng chiều rộng bàn phụ (Optional tuỳ chọn)750(1000)mm
10Chiều cao mặt bàn so với mặt đất900 mm
11Áp lực tấm  ép (tối đa)45 kN
12Áp lực tấm ép (tối thiểu)1,5 kN
13Quy cách  dao13,7 × 160 × 1650 mm
14Dao có thể mài tối đa60 mm
15Tốc độ cắt45 lần/phút
16Tốc độ cấp giấy (tối đa)24 m/phút
17Công suất động cơ chính4 kW
18Điện áp nguồn380 V ±5%, 50 Hz ±1%
19Tiết diện dây điện2,5 mm²
20Trọng lượng tịnh4200 kg
21Trọng lượng cả bao bì4330 kg
22Độ chính xác cắt±0,1 mm
23Kích thước máy2823 × 2900 × 1680 mm
24Kích thước đóng gói2923 × 3400 × 1680 mm



Đặc điểm máy cắt xén giấy GW137P:



Số TT

Hạng mục

1Cơ cấu cấp giấy: Sử dụng cơ cấu cấp giấy dạng khung có độ chính xác cao, ứng dụng thuật toán bù sai số, kết hợp hai ray dẫn hướng tuyến tính và vít me bi chính xác. Kết hợp công nghệ điều khiển vector động cơ servo, tạo thành hệ thống điều khiển chuyển động vòng kín hoàn toàn, đạt độ chính xác định vị cấp giấy đến cấp micromet.
2Hệ thống điều khiển: Bộ điều khiển trung tâm sử dụng máy tính nhúng công nghiệp của Đài Loan, tích hợp giao thức Modbus TCP/IP, hỗ trợ truyền thông nhiều máy và quản lý, giám sát từ xa thông qua hệ thống MES (dòng T không được trang bị chức năng này).
3Giao diện HMI: Giao diện HMI được thiết kế theo tiêu chuẩn ISO 9241.
4Bộ nguồn: Sử dụng bộ nguồn dải điện áp rộng Ming Wei, tích hợp chức năng lọc nhiễu EMI và bảo vệ chống xung điện áp.
5Linh kiện điện: Các linh kiện điện chính sử dụng linh kiện công nghiệp quốc tế của OMRON, Schneider và các thương hiệu tương đương.
6Mạch tăng áp: Mạch tăng áp nhanh hai kênh, đảm bảo cân bằng áp suất động trong quá trình vận hành.
7Hệ thống thủy lực: Optional tuỳ chọn mua thêm nếu có nhu cầu hệ thống thủy lực sử dụng công nghệ điều khiển tỷ lệ vòng kín kép, nâng cao độ ổn định và độ chính xác điều khiển áp suất.
8Khung máy: Cơ cấu song song kiểu giàn và khung máy dạng mô-đun tách rời được tối ưu hóa thông qua phân tích mô phỏng phần tử hữu hạn, các bộ phận quan trọng được xử lý khử ứng suất bằng phương pháp rung, bàn máy được mạ crom cứng, tích hợp hệ thống hút và thổi khí đệm.
10Thiết bị an toàn: Trang bị màn chắn quang điện, nút cắt điều khiển hai tay và cơ cấu bảo vệ lưng dao cắt do PLC điều khiển.Sử dụng bộ truyền bánh vít có mô-men xoắn lớn,  đạt tối đa 45 lần/phút.
11Cụm gá dao: Thiết kế dạng mô-đun, kết hợp với hệ thống bôi trơn tự động, giúp nâng cao hiệu suất và độ ổn định của thiết bị.
12Bàn chọc phôi: Sử dụng động cơ servo để điều khiển chuyển động. Khi cảm biến phát hiện vật cản hoặc vật thể bất thường, động cơ servo sẽ tự động cảnh báo và dừng hoạt động, bảo vệ bàn thu gom phế liệu và tránh hư hỏng máy.Sử dụng kết cấu hai ray dẫn hướng kết hợp hai thanh răng. Hai cơ cấu phối hợp đồng bộ trong quá trình làm việc, đảm bảo bàn thu gom phế liệu chuyển động đồng bộ, ổn định, nâng cao độ chính xác định vị, đồng thời kéo dài tuổi thọ sử dụng của thiết bị.
Danh sách linh kiện máy cắt xén giấy GW137P:



Số TTTên linh kiệnThương hiệu
1Màn hình hiển thịAUO – Màn hình cảm ứng công nghiệp màu thật 15 inch
2Bộ điều khiển động cơ cấp giấyInovance
3Dao cắtKanehara
4Bộ phận bảo vệ lưng dao China
5Máy tínhMáy tính công nghiệp
6Chi tiết đúcHT300 Resin Sand (Ousai)
7Bàn làm việcBàn làm việc mạ crom không rãnh
8Vít me biWeiyuan
9Màn hình cảm ứngAMT
10Ray dẫn hướngAirtac
11Vòng biNSK
12Dây đai tam giácOptibelt
13Cảm biếnOMRON
14Công tắcEaton
15Bộ nguồn chuyển mạchMean Well
16Công tắc giới hạnJudeng
17Bơm khíGeling
18Thiết bị điện hạ ápEaton
19Rơ-leIDEC
20Cầu đấu dâyWeidmüller
21Cảm biến hồng ngoạiXinSuo
22Phớt làm kínSwiss Seal
23Đầu nối thủy lựcChaorun
24Tấm mạch dầu bằng hợp kim nhômKetai
25Bơm thủy lựcItalian
Chức năng máy cắt xén giấy GW137P:



Số TTHạng mục cấu hìnhGiới thiệu cấu hìnhGW137P
1Máy tính điều khiểnSử dụng máy tính công nghiệp của Đài Loan, được trang bị hệ điều hành WINCE chuyên dụng cho công nghiệp, giúp hệ thống hoạt động ổn định và tin cậy hơn.●
2Động cơ servo cấp giấyHệ thống cấp giấy sử dụng động cơ servo, đảm bảo định vị nhanh với độ chính xác cao.●
3Cơ cấu thủy lực képBộ phận thủy lực sử dụng kết cấu thủy lực kép tăng áp nhanh.●
4Màn chắn an toàn quang điệnTrang bị màn chắn an toàn quang điện mật độ cao 10 mắt, có chức năng tự kiểm tra, liên tục bảo vệ an toàn cho người vận hành.●
5Chức năng tự chẩn đoán lỗiKhi xảy ra sự cố, máy sẽ hiển thị nguyên nhân có thể gây ra lỗi và phương pháp xử lý, hướng dẫn người sử dụng kiểm tra và khắc phục sự cố.●
6Chức năng hướng dẫn thao tác (tự động ghi nhớ)Khi chưa biết chính xác kích thước sản phẩm và trình tự cắt, có thể kích hoạt chức năng hướng dẫn. Máy sẽ tự động ghi nhớ các bước cắt và tạo thành chương trình cắt.●
7Tính năng bù sai số +/-Sản phẩm sau khi in có thể xảy ra hiện tượng co hoặc giãn. Chức năng này cho phép phóng to hoặc thu nhỏ chính xác theo tỷ lệ trên toàn bộ khổ cắt, đảm bảo độ chính xác khi cắt.●
8Hướng dẫn thao tác thay daoThực hiện thay dao theo hướng dẫn từng bước hiển thị trên màn hình HMI, giúp người mới sử dụng cũng có thể dễ dàng thao tác.●
9Chức năng tính toán số lần cắtDựa trên số lần cắt được máy ghi nhận, người sử dụng có thể thiết lập thời gian bảo dưỡng và bảo trì định kỳ.●
10Bảng kích thước giấy thông dụngMáy tính HMI được tích hợp sẵn bảng kích thước các khổ giấy thông dụng, thuận tiện cho người sử dụng tra cứu và gọi dữ liệu khi cần.●
11Có thể cài đặt thời gian ép giấyĐối với một số sản phẩm đặc biệt cần ép giữ giấy lâu hơn trước khi cắt, có thể cài đặt chức năng này.●
12Nhập chương trình bằng USBSau khi lập trình chương trình trên một máy, có thể sao chép chương trình bằng USB sang các máy Guowang khác để sử dụng mà không cần lập trình lại.●
13Hệ thống bôi trơn tự động bộ phận cắtBộ phận cắt được trang bị hệ thống bôi trơn tự động tiêu chuẩn, giúp giảm thời gian bảo trì và kéo dài tuổi thọ thiết bị.●
14Nam châm điện bảo vệ lưng daoCơ cấu bảo vệ lưng dao được tích hợp bên trong. Mỗi chu kỳ hoạt động đều tự động kiểm tra, đảm bảo độ tin cậy của cơ cấu và an toàn cho người vận hành.●
15Tự động điều chỉnh áp lực
(option)
Sử dụng van tỷ lệ của Mỹ để thực hiện điều chỉnh áp lực vô cấp.○

Ghi chú : ● Tiêu chuẩn ○ Optional tuỳ chọn × Không thể lựa chọn
