MÁY CẮT XÉN GIẤY GUOWANG MÃ T

Model: GW80T/92T/115T/137T/176T

Mã T là mã máy kinh tế phù hợp với khách hàng đầu tư thấp hơn các mã G và mã P

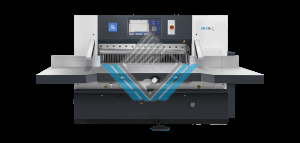

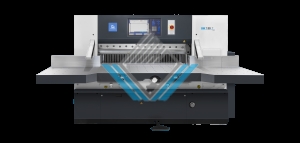

Hình ảnh máy cắt xén giấy Guowang mã T:

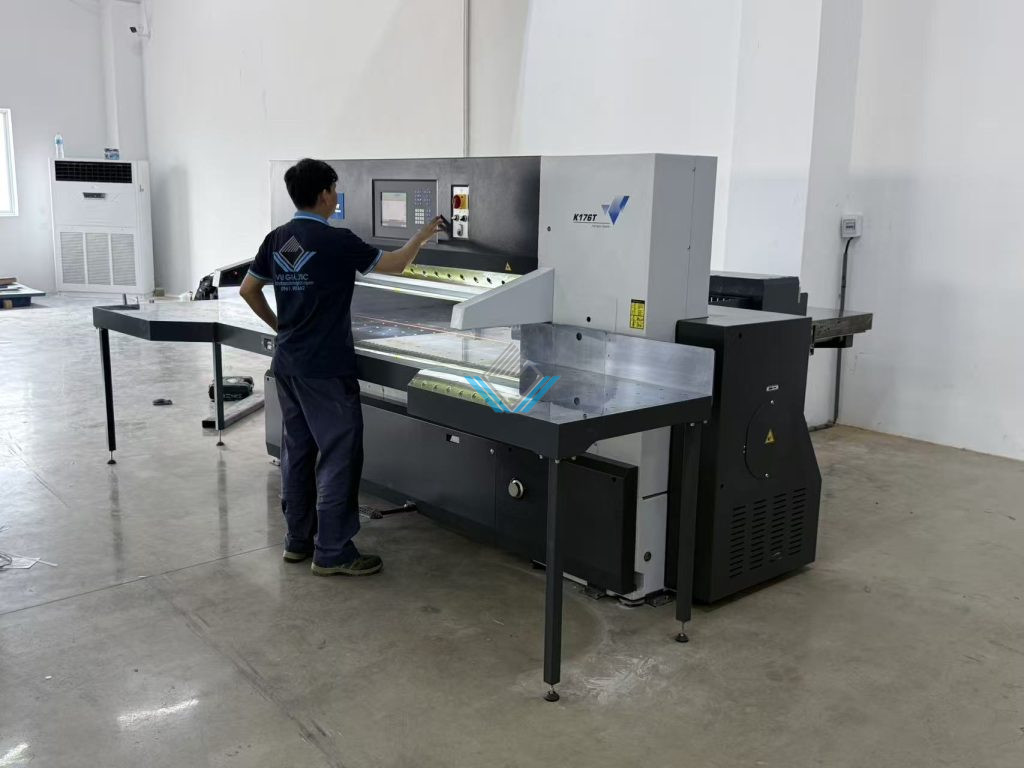

Video Vũ Gia bàn giao máy cắt xén giấy Guowang mã T cho khách hàng:

Đặc điểm máy cắt xén giấy Guowang mã T:

Số TT	Đặc điểm
1	Máy cắt giấy sử dụng cơ cấu cấp giấy dạng khung có độ chính xác cao với công nghệ bù sai số, kết hợp ray dẫn hướng tuyến tính kép, vít me bi chính xác và động cơ servo điều khiển vector, tạo thành hệ thống điều khiển chuyển động vòng kín hoàn toàn, đạt độ chính xác định vị cấp giấy ở cấp micromet.
2	Bộ điều khiển trung tâm sử dụng máy tính công nghiệp, tích hợp Modbus TCP/IP, hỗ trợ kết nối nhiều máy và quản lý từ xa qua hệ thống MES (dòng T không được trang bị chức năng này). Giao diện HMI được thiết kế theo tiêu chuẩn ISO 9241, nguồn điện Mean Well tích hợp chức năng lọc nhiễu EMI và bảo vệ chống xung điện áp (chống sét lan truyền).
3	Các linh kiện điện quan trọng sử dụng thiết bị công nghiệp của OMRON, Schneider và các thương hiệu quốc tế tương đương. Mạch tăng áp nhanh hai kênh giúp duy trì cân bằng áp lực động, đồng thời là option tùy chọn thể Optional tuỳ chọn mua thêm nếu có nhu cầu hệ thống thủy lực điều khiển tỷ lệ vòng kín kép
4	Kết cấu cổng trục kết hợp khung máy dạng mô-đun được tối ưu nhằm tăng độ cứng vững và giảm rung động. Các bộ phận quan trọng được xử lý khử ứng suất, bàn làm việc mạ crom cứng, tích hợp hệ thống đệm khí, hút chân không và thổi khí.
5	Hệ thống an toàn bao gồm màn chắn quang điện, nút cắt hai tay và cơ cấu bảo vệ dao điều khiển bằng bộ điều khiển lập trình PLC. Máy sử dụng truyền động trục vít – bánh vít mô-men xoắn lớn, đạt tốc độ cắt lên đến 45 lần/phút. Giá dao dạng mô-đun cùng hệ thống bôi trơn tự động giúp nâng cao hiệu suất, độ bền và mang đến giải pháp cắt giấy thông minh, chính xác.

Chức năng máy cắt xén giấy Guowang mã T:

TT	Hạng mục	Chức năng	Ghi chú Tiêu chuẩn: ● Optional: ○
1	Máy tính điều khiển	Sử dụng máy tính công nghiệp của Đài Loan, cài đặt hệ điều hành công nghiệp WINCE, giúp hệ thống vận hành ổn định và tin cậy hơn.	●
2	Động cơ servo cấp giấy	Hệ thống cấp giấy sử dụng động cơ servo, giúp định vị nhanh với độ chính xác cao.	●
3	Hệ thống thủy lực kép	Phần thủy lực sử dụng kết cấu thủy lực kép tăng áp nhanh, đảm bảo lực ép ổn định.	●
4	Lưới quang an toàn	Trang bị lưới quang an toàn mật độ cao 10 mắt, có chức năng tự kiểm tra, luôn bảo vệ an toàn cho người vận hành.	●
5	Chức năng tự chẩn đoán lỗi	Khi xảy ra sự cố, máy sẽ hiển thị nguyên nhân có thể và hướng dẫn cách xử lý, giúp người dùng nhanh chóng khắc phục lỗi.	●
6	Chức năng học chương trình (ghi nhớ tự động)	Khi không biết kích thước hoặc trình tự cắt của sản phẩm, máy có thể tự động ghi nhớ các bước cắt và tạo thành chương trình cắt.	●
7	Chức năng bù trừ ±	Cho phép phóng to hoặc thu nhỏ tỷ lệ toàn bộ khổ cắt để bù sai số do giấy co hoặc giãn sau khi in, đảm bảo độ chính xác khi cắt.	●
8	Hướng dẫn thay dao	Giao diện HMI hướng dẫn từng bước thay dao, giúp cả người mới cũng có thể thao tác dễ dàng.	●
9	Thống kê tuổi thọ dao cắt	Máy ghi lại số lần cắt của dao, giúp người dùng lập kế hoạch bảo dưỡng và thay dao định kỳ.	●
10	Danh mục kích thước giấy tiêu chuẩn	Máy tích hợp sẵn danh mục các khổ giấy thông dụng để người dùng tra cứu và sử dụng nhanh.	●
11	Cài đặt thời gian ép giấy	Có thể cài đặt thời gian ép giấy trước khi cắt đối với các sản phẩm yêu cầu ép lâu hơn.	●
12	Nhập chương trình bằng USB	Chương trình đã tạo trên một máy có thể sao chép sang các máy khác bằng USB mà không cần lập trình lại.	●
13	Hệ thống bôi trơn tự động	Khu vực cắt được trang bị hệ thống bôi trơn tự động, giúp giảm thời gian bảo trì và kéo dài tuổi thọ thiết bị.	○
14	Nam châm điện bảo vệ dao	Cơ cấu bảo vệ dao tích hợp bên trong, tự động kiểm tra trong mỗi chu trình làm việc, đảm bảo an toàn cho người vận hành.	○
15	Điều chỉnh áp lực tự động	Sử dụng van tỷ lệ để điều chỉnh áp lực vô cấp theo yêu cầu.	○

Thông số kỹ thuật máy cắt xén giấy Guowang mã T80:

Model	GW80T
Chiều dài cắt tối đa	800 mm
Chiều rộng cắt tối đa	800 mm
Chiều cao cắt tối đa	130 mm
Kích thước cắt tối thiểu (không gồm tấm ép)	20 mm
Kích thước cắt tối thiểu (gồm tấm ép )	55 mm
Chiều dài bàn cắt phía trước	690 mm
Chiều dài bàn cắt phía sau	1240 mm
Chiều dài bàn phụ tăng chiều dài (Optional tuỳ chọn mua thêm nếu có nhu cầu)	485 (650 mm)
Chiều rộng bàn phụ tăng chiều rộng (Optional tuỳ chọn mua thêm nếu có nhu cầu)	600 (750 mm)
Chiều cao bàn làm việc so với mặt đất	900 mm
Áp lực tấm ép tối đa	30 kN
Áp lực tấm ép tối thiểu	1.5 kN
Quy cách lưỡi dao	12.7 × 127 × 980 mm
Giới hạn mài dao tối đa	40 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy tối đa	24 m/phút
Công suất máy chủ	3 kW
Nguồn điện	380V ±5%, 50Hz ±1%
Tiết diện dây điện	2.5 mm²
Trọng lượng tịnh	2200 kg
Trọng lượng cả bao bì	2440 kg
Độ chính xác cắt	±0.1 mm

Thông số kỹ thuật máy cắt xén giấy Guowang mã T92:

Model	GW92T
Chiều dài cắt tối đa	920 mm
Chiều rộng cắt tối đa	920 mm
Chiều cao cắt tối đa	130 mm
Kích thước cắt tối thiểu (không gồm tấm ép)	20 mm
Kích thước cắt tối thiểu (gồm tấm ép )	90 mm
Chiều dài bàn cắt phía trước	690 mm
Chiều dài bàn cắt phía sau	1360m
Chiều dài bàn phụ tăng chiều dài (Optional tuỳ chọn mua thêm nếu có nhu cầu)	485 (650 mm)
Chiều rộng bàn phụ tăng chiều rộng (Optional tuỳ chọn mua thêm nếu có nhu cầu)	600 (750 mm)
Chiều cao bàn làm việc so với mặt đất	900 mm
Áp lực tấm ép tối đa	30 kN
Áp lực tấm ép tối thiểu	1.5 kN
Quy cách lưỡi dao	12.7 × 127 × 1100 mm
Giới hạn mài dao tối đa	40 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy tối đa	24 m/phút
Công suất máy chủ	3 kW
Nguồn điện	380V ±5%, 50Hz ±1%
Tiết diện dây điện	2.5 mm²
Trọng lượng tịnh	2500 kg
Trọng lượng cả bao bì	2788 kg
Độ chính xác cắt	±0.1 mm

Thông số kỹ thuật máy cắt xén giấy Guowang mã T115:

Model	GW115T
Chiều dài cắt tối đa	1150 mm
Chiều rộng cắt tối đa	1150 mm
Chiều cao cắt tối đa	165 mm
Kích thước cắt tối thiểu (không gồm tấm ép)	30 mm
Kích thước cắt tối thiểu (gồm tấm ép )	90 mm
Chiều dài bàn cắt phía trước	735 mm
Chiều dài bàn cắt phía sau	1650m
Chiều dài bàn phụ tăng chiều dài (Optional tuỳ chọn mua thêm nếu có nhu cầu)	650 (750 mm)
Chiều rộng bàn phụ tăng chiều rộng (Optional tuỳ chọn mua thêm nếu có nhu cầu)	750 (1000 mm)
Chiều cao bàn làm việc so với mặt đất	900 mm
Áp lực tấm ép tối đa	45 kN
Áp lực tấm ép tối thiểu	1.5 kN
Quy cách lưỡi dao	13.7 × 160 × 1390 mm
Giới hạn mài dao tối đa	60 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy tối đa	24 m/phút
Công suất máy chủ	4 kW
Nguồn điện	380V ±5%, 50Hz ±1%
Tiết diện dây điện	2.5 mm²
Trọng lượng tịnh	3500 kg
Trọng lượng cả bao bì	4046 kg
Độ chính xác cắt	±0.1 mm

Thông số kỹ thuật máy cắt xén giấy Guowang mã T137:

Model	GW137T
Chiều dài cắt tối đa	1450 mm
Chiều rộng cắt tối đa	1370 mm
Chiều cao cắt tối đa	165 mm
Kích thước cắt tối thiểu (không gồm tấm ép)	30 mm
Kích thước cắt tối thiểu (gồm tấm ép )	90 mm
Chiều dài bàn cắt phía trước	735 mm
Chiều dài bàn cắt phía sau	1925m
Chiều dài bàn phụ tăng chiều dài (Optional tuỳ chọn mua thêm nếu có nhu cầu)	650 (750 mm)
Chiều rộng bàn phụ tăng chiều rộng (Optional tuỳ chọn mua thêm nếu có nhu cầu)	750 (1000 mm)
Chiều cao bàn làm việc so với mặt đất	900 mm
Áp lực tấm ép tối đa	45 kN
Áp lực tấm ép tối thiểu	1.5 kN
Quy cách lưỡi dao	13.7 × 160 × 1650 mm
Giới hạn mài dao tối đa	60 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy tối đa	24 m/phút
Công suất máy chủ	4 kW
Nguồn điện	380V ±5%, 50Hz ±1%
Tiết diện dây điện	2.5 mm²
Trọng lượng tịnh	4200 kg
Trọng lượng cả bao bì	4330 kg
Độ chính xác cắt	±0.1 mm

Thông số kỹ thuật máy cắt xén giấy Guowang mã T76:

Model	GW176T
Chiều dài cắt tối đa	2000 mm
Chiều rộng cắt tối đa	1760 mm
Chiều cao cắt tối đa	165 mm
Kích thước cắt tối thiểu (không gồm tấm ép)	35 mm
Kích thước cắt tối thiểu (gồm tấm ép )	120 mm
Chiều dài bàn cắt phía trước	750 mm
Chiều dài bàn cắt phía sau	2620m
Chiều dài bàn phụ tăng chiều dài (Optional tuỳ chọn mua thêm nếu có nhu cầu)	750 mm
Chiều rộng bàn phụ tăng chiều rộng (Optional tuỳ chọn mua thêm nếu có nhu cầu)	1000 mm
Chiều cao bàn làm việc so với mặt đất	900 mm
Áp lực tấm ép tối đa	70 kN
Áp lực tấm ép tối thiểu	1.5 kN
Quy cách lưỡi dao	13.7 × 160 × 1995 mm
Giới hạn mài dao tối đa	60 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy tối đa	30 m/phút
Công suất máy chủ	7.5kW
Nguồn điện	380V ±5%, 50Hz ±1%
Tiết diện dây điện	4 mm²
Trọng lượng tịnh	6350 kg
Trọng lượng cả bao bì	6900 kg
Độ chính xác cắt	±0.1 mm

Danh sách cấu hình máy cắt xén giấy Guowang mã T:

Số TT	Tên linh kiện	Thương hiệu
1	Màn hình hiển thị	Màn hình cảm ứng công nghiệp AUO 15 inch, màu sắc chân thực
2	Bộ điều khiển động cơ cấp giấy	Inovance
3	Lưỡi dao	Kaibiao
4	Máy tính	Máy tính công nghiệp
5	Đúc thân máy (gang HT300 đúc nhựa cát)	OSAI
6	Bàn làm việc	Bàn thao tác mạ crom không có rãnh
7	Vít me bi	Yaoyao
8	Màn hình cảm ứng	AMT
9	Ray dẫn hướng	Airtac
10	Vòng bi	NSK
11	Dây đai tam giác	Optibelt
12	Cảm biến	Omron
13	Công tắc	Eaton
14	Nguồn điện	Mean Well
15	Công tắc giới hạn	Juteng
16	Máy bơm khí	Geling
17	Thiết bị điện áp thấp	Eaton
18	Rơ-le	IDEC
19	Đầu nối dây điện	Weidmüller
20	Cảm biến hồng ngoại	Senso
21	Phớt làm kín	Swiss Seal
22	Đầu nối thủy lực	Chaorun
23	Tấm dầu nhôm	Ketai
24	Bơm thủy lực	Bơm dầu
