MÁY CÁN MÀNG NHIỆT TỰ ĐỘNG SWAFM
Ký hiệu: SW-820/1050

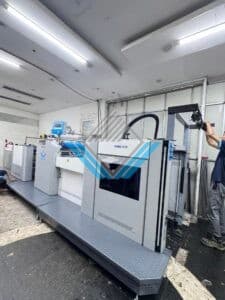

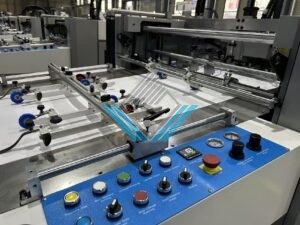

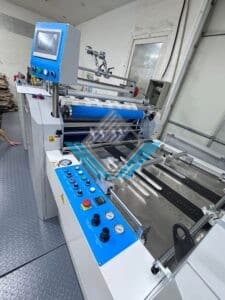

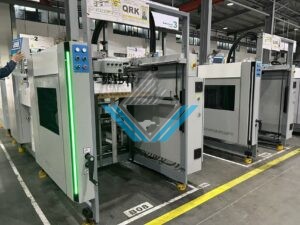

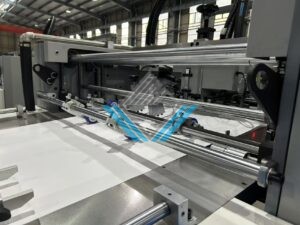

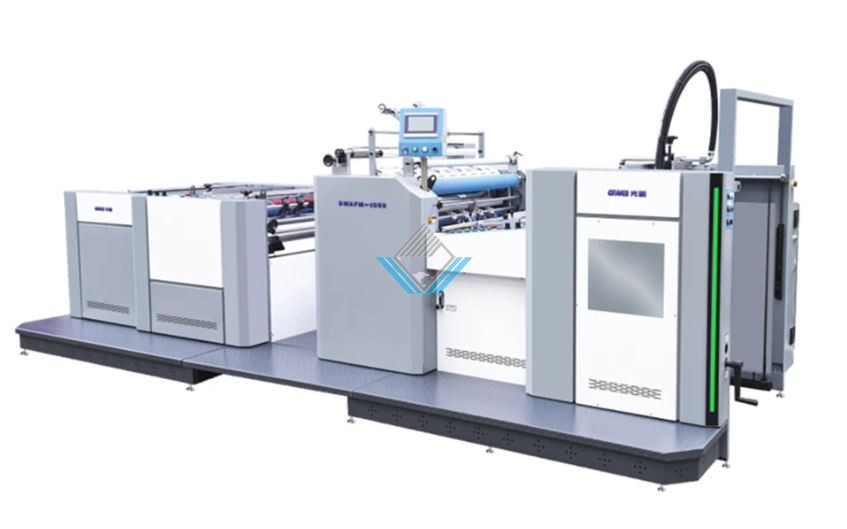

Hình ảnh máy cán màng tự động SWAFM:

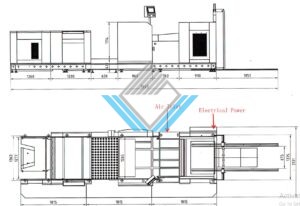

Sơ đồ kích thước và diện tích đặt máy:
Video Vũ Gia lắp máy cán màng nhiệt tự động cho khách hàng:

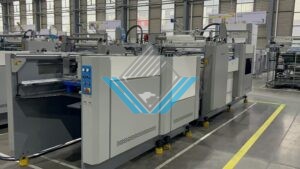

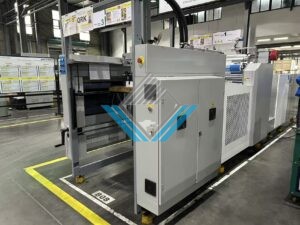

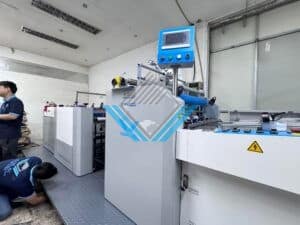

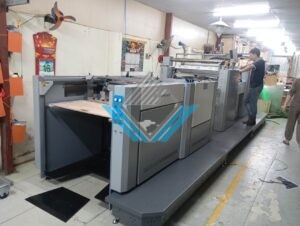

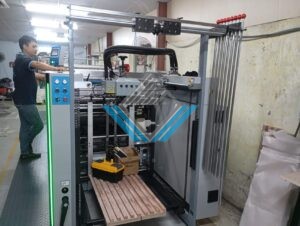

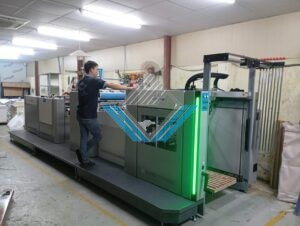

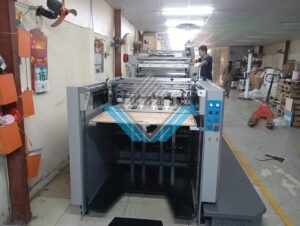

Hình ảnh máy thực tế Vũ Gia lắp cho khách hàng:
Đặc điểm máy cán màng nhiệt tự động SWAFM:
|
Bộ phận |
Đặc điểm |
Hình ảnh |
| Bộ cấp giấy | Máy xếp giấy tự động cung cấp giấy in liên tục mà không cần dừng lại.
Đầu cấp giấy điều khiển bằng servo bổ sung giấy. Cảm biến khe hở tấm để tự bảo vệ Bộ điều chỉnh độ chồng mép điều chỉnh chiều dài phần giấy chồng lên nhau. Bộ điều chỉnh xếp giấy bên hông giúp căn chỉnh các tờ giấy. |

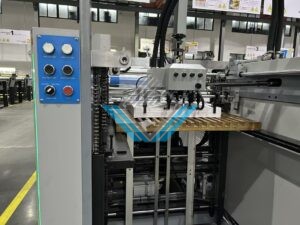

Đầu cấp giấy
Tay kê kéo |

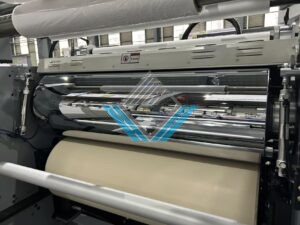

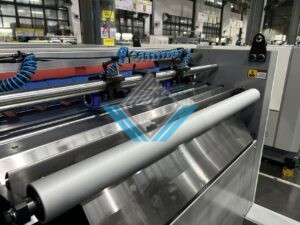

| Bộ phận cán | Con lăn cán màng mạ crom gia nhiệt bằng điện từ, đường kính lớn
Bơm thủy lực cùng với con lăn cao su tạo ra áp lực cán màng lớn, đều và ổn định. Phim được gắn trên một trục khí bơm hơi có thể thay đổi nhanh chóng, có ghi thang đo trên đó. Trục khí đảm bảo lực căng và tốc độ nhả màng chính xác. Cơ chế cắt và bấm răng cưa trên cuộn phim |
Bộ phận cán gia nhiệt điện từ
|
| Bộ phận cắt giấy | Thanh chống cong vênh chủ động có thể điều chỉnh giúp loại bỏ hiện tượng cong vênh trên các tấm ép nhiều lớp.
Vô lăng tạo ra lực âm tác động lên một bên để hỗ trợ việc căng dây. Áp lực tấm phủ có thể điều chỉnh Hệ thống căng bạt khí nén ổn định và hiệu quả với cảm biến quang điện. |
Bộ phận chống cong
Bộ phận cắt giấy bằng hơi
|

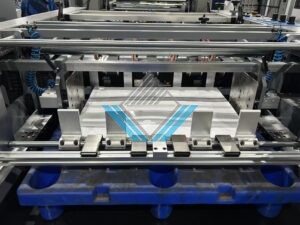

| Bộ phận thu giấy | Hệ thống vận chuyển giấy đã cán sóng làm phẳng và vận chuyển các tấm giấy.
Bộ vỗ giấy bên và bộ phận chặn phía sau xếp các tấm giấy đã cán theo thứ tự. Pallet có thể điều chỉnh độ cao |
Bộ phận thu giấy |
| Đặc điểm khác | Các công đoạn cấp giấy, điều chỉnh độ chồng giấy, cán màng, cắt tấm và xếp chồng được hoàn thành trong một lần chạy. Cấu trúc tách rời thuận tiện cho việc bảo trì và sửa chữa máy.Cấu trúc nhỏ gọnMàn hình cảm ứng và bảng điều khiển với các nút màu sắc |
Thông số kỹ thuật máy cán màng nhiệt tự động SWAFM:
|
Mã máy |
SW-820 | SWAFM- 1050 |
| Khổ giấy tối đa | 820 x 1050mm |
1050 x 820mm |
|
Khổ giấy tối thiểu |
300 x 300mm | 300 x 300mm |
| Tốc độ cán | 0-80m/phút
(Tốc độ thực tế phụ thuộc máy định lượng giấy, khổ giấy, chất lượng màng và các yếu tố vận hành khác..) |
0-80m/phút (Tốc độ thực tế phụ thuộc máy định lượng giấy, khổ giấy, chất lượng màng và các yếu tố vận hành khác..) |
|
Độ dày giấy |
90-600g/m² | 90-600g/m² |
| Công suất | 35/18kw |
35/18kw |
|
Tổng trọng lượng máy |
4000kg | 3800kg |
| Kích thước máy | 6200 x 2000 x 1900mm |
5200 x 2200 x1900mm |
|
Chiều cao chồng giấy |
1850mm |
1850mm |
