MÁY CÁN MÀNG CARTON TỰ ĐỘNG
Ký hiệu: KHFW-1200/1500/1650
Ưu điểm so với các loại máy phổ thông:
Đường kính lô nhiệt thiết kế lớn lên tới 430mm, phương pháp gia nhiệt điện từ nên khi bật máy chỉ cần 5 phút có thể đi vào sản xuất.

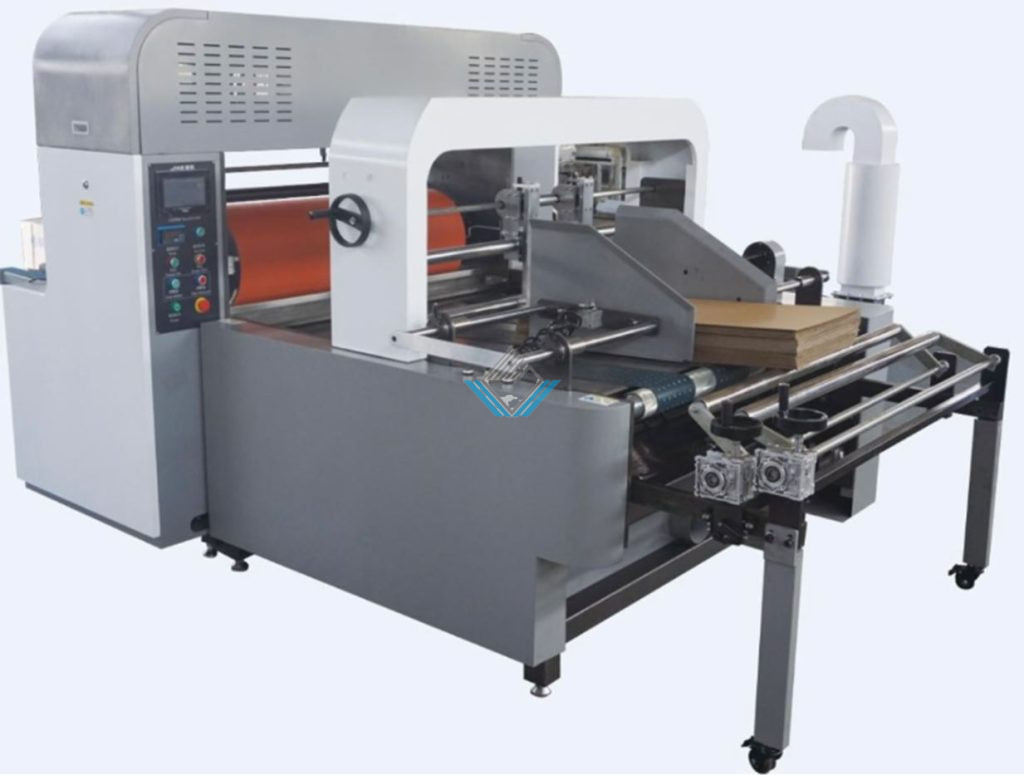

Hình ảnh máy cán màng carton tự động:
Video máy vận hành:
Nguyên lý làm việc của máy cán màng carton tự động:
Máy cán màng carton tự động là thiết bị chuyên nghiệp dùng để cán màng lên bề mặt giấy sóng. Máy đa chức năng, thích hợp cán màng BOPP và màng không tráng phủ. Máy cấp giấy đưa giấy đến máy cán, sau khi gia nhiệt và ép, giấy được phủ màng. Lô cán sử dụng gia nhiệt bằng điện từ giúp nhiệt độ đồng đều và nhanh chóng. Sau đó sản phẩm sẽ được phân loại bằng máy cắt và cuối cùng được thu gom bằng máy thu giấy. Máy được sử dụng rộng rãi trong ngành đóng gói. Sau khi cán màng, bề mặt sáng bóng và không bị thấm nước.
Thông số kỹ thuật máy cán màng carton tự động:
|
Mã máy |
KHFW-1200 | KHFW-1500 | KHFW-1650 |
| Khổ rộng tối đa | 1200mm | 1500mm |
1650mm |
|
Tốc độ máy |
0-80m/phút | 0-80m/phút | 0-80m/phút |
| Đường kính lô nhiệt | 430mm | 430mm |
430mm |
|
Loại giấy sóng thích hợp |
3 , 5 , 7 lớp | 3 , 5 , 7 lớp | 3 , 5 , 7 lớp |
| Tổng công suất | 25 kw | 28kw |
30kw |
|
Kích thước máy ( DxRxC) |
4.2 x 2.2 x 1.5m | 4.2 x 2.5 x 1.5m | 4.2 x 2.65 x 1.5m |
| Trọng lượng máy | 3800 kg | 4000kg |
4100kg |
|
Phương thức cán |
Tự động | Tự động | Tự động |
| Phương thức nạp giấy | Hút khí phía dưới, điều khiển bằng
PLC và động cơ servo, tự động nạp giấy cho máy cán |
Hút khí phía dưới, điều khiển bằng
PLC và động cơ servo, tự động nạp giấy cho máy cán |
Hút khí phía dưới, điều khiển bằng PLC và động cơ servo, tự động nạp giấy cho máy cán |
|
Phương thức thu giấy |
Tự động | Tự động | Tự động |
| Phương thức gia nhiệt | Hệ thống gia nhiệt điện từ kép (Mở máy 5 phút có thể đi vào sản xuất) | Hệ thống gia nhiệt điện từ kép (Mở máy 5 phút có thể đi vào sản xuất) |
Hệ thống gia nhiệt điện từ kép (Mở máy 5 phút có thể đi vào sản xuất) |
Xem thêm:
Cấu hình máy cán màng carton tự động:
|
Số TT |
Tên cấu hình |
Hình ảnh |
|
1 |

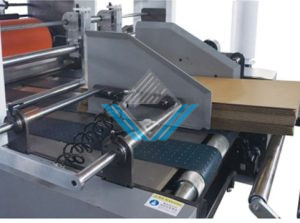

Đầu nạp giấy:

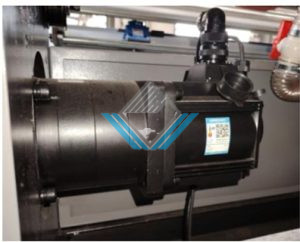

Hút khí phía dưới, điều khiển bằng PLC và động cơ servo, tự động nạp giấy cho máy cán |
|

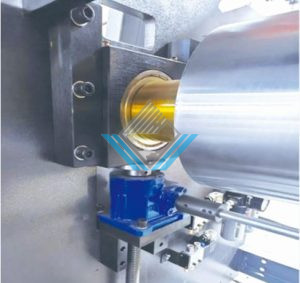

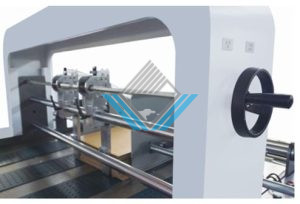

| Thiết bị điều chỉnh chiều cao |
|
|
| Hệ thống điện điều khiển tập trung |
|
|
| 2 | Bộ phận cán:
-Hệ thống gia nhiệt điện từ kép -Phương thức cán: Tự động |
|

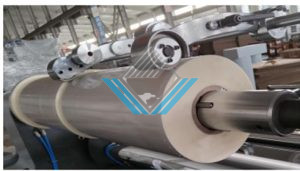

| Sử dụng dao răng cưa và dao cắt màng |
|
|
| Sử dụng trục nở chốt cố định cuộn màng, thao tác đơn giản, định vị chính xác |
|
|
| Màn hình cảm ứng, thao tác đơn giản. |
|
|
| Máy cắt điều khiển bằng PLC, tự động cắt và có chức năng báo lỗi.
|
|
|
| 3 | Bộ phận thu giấy:
-Có chức năng theo dõi và báo lỗi khi giấy đầy. -Phương thức thu giấy: Tự động |
|
Danh sách linh kiện máy cán màng carton tự động:
|
Số TT |
Tên linh kiện | Thương hiệu |
| 1 | Cảm biến |
Xinjie |
|
2 |
PLC | Xinjie |
| 3 | Màn hình |
Xinjie |
|
4 |
Công tắc tơ AC | Schneider |
| 5 | Nút ấn |
IDEC |
|
6 |
Linh kiện điện khí | Xinyang |
| 7 | Bi bạc |
C&U |
|
8 |
Nhông xích |
Renold |
Khách hàng chuẩn bị khi mua máy cán màng carton tự động:
|
1 |
Điện áp: 380V, 50HZ |
| 2 |
Công suất đầu vào: 20KW, nhiệt độ: 0-50°C |
|
3 |
Độ ẩm: 95%（Không ngưng tụ） |
| 4 |
Kích thước lắp đặt máy:5500 x 2700 x3450mm |
Thời hạn bảo hành:
Thời gian bảo hành máy là 1 năm. Trong thời gian bảo hành, các phụ tùng thay thế (trừ các bộ phận hao mòn) nếu bị hỏng khi vận hành bình thường, chúng tôi sẽ cung cấp miễn phí. Nếu do con người làm hỏng, công ty sẽ không bảo và khách phải chịu phí.
