THIẾT BỊ KIỂM TRA DỮ LIỆU BIẾN ĐỔI 16K

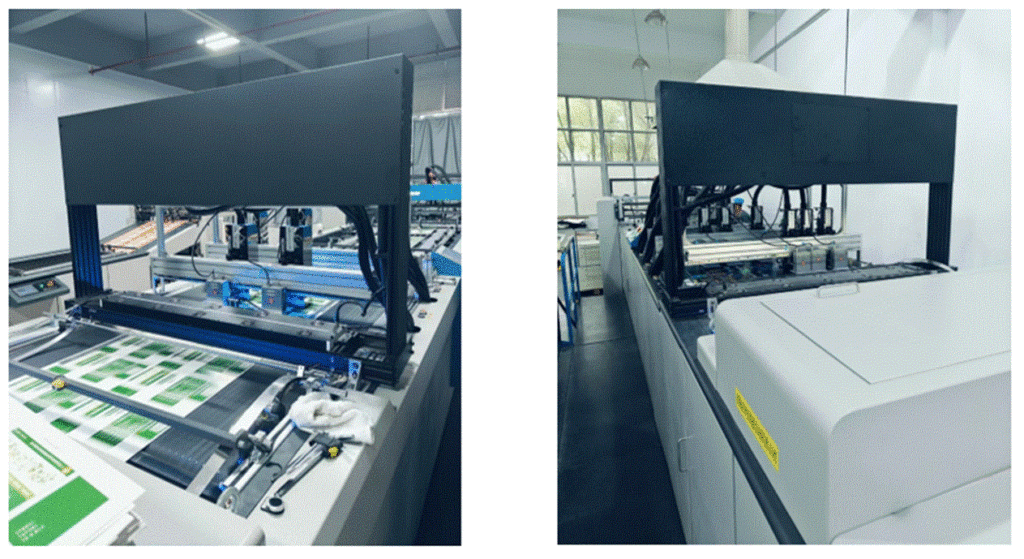

Hình ảnh thiết bị kiêm tra dữ liệu biến đổi 16k trực tuyến:
1, Phương pháp lắp đặt thiết bị kiêm tra dữ liệu biến đổi 16k trực tuyến: SƠ ĐỒ LẮP ĐẶT THIẾT BỊ PHÁT HIỆN TỜ ĐƠN
Mặt chính
Mặt bên
SƠ ĐỒ LẮP ĐẶT GIÁ ĐỠ THIẾT BỊ
Giá đỡ mặt chính Giá đỡ mặt bên

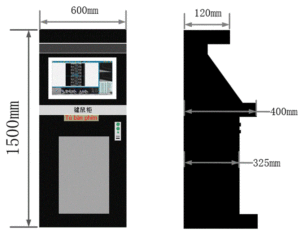

SƠ ĐỒ KÍCH THƯỚC TỦ MÁY
Tủ mặt chính Tủ mặt bên
2, Chức năng thiết bị kiêm tra dữ liệu biến đổi 16k trực tuyến:

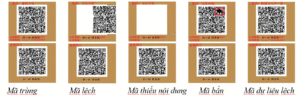

Chức năng phát hiện ngoại quan mã QR:
|
Số TT |
Chức năng |
| 1 |
Mã phiên bản: Hiển thị mã phiên bản QR |
|
2 |
Vị trí số lệch: Có thể phát hiện vết bẩn trên mã QR |
| 3 |
Mực: Có thể phát hiện mực trên mã QR |
|
4 |
Mức độ: Hiển thị mức độ mã QR, chỉ để tham khảo, không phải để phán đoán |
| 5 |
Đo kích thước: Có thể phát hiện kích thước mã QR và màu mực |
|
6 |
Vị trí tương đối (so với khung viền ): Nếu có khung viền màu trắng, hãy đo vị trí của viền mã QR và cạnh khung viền màu trắng. |
| 7 |
Vị trí tương đối (vùng tương đối): Nếu không có khung đáy màu trắng, có thể sử dụng nội dung in làm vùng định vị và có thể đo mã và vùng định vị. |
Chức năng phát hiện dữ liệu mã QR:
|
Số TT |
Chức năng |
| 1 |
Mã trùng lặp: Ngăn chặn trùng lặp theo khoảng thời gian và hiển thị thời gian sản xuất đầu tiên. |
|
2 |
So sánh dữ liệu: So sánh dữ liệu đã nhận biết với thông tin gói dữ liệu |
| 3 |
Liên kết dữ liệu: Dữ liệu nhận biết được liên kết với các mã khác trong cùng một sản phẩm. |
|
4 |
Lưu trữ dữ liệu: Dữ liệu đã nhận biết có thể được lưu trữ trong thư mục được chỉ định |
| 5 |
Kết nối dữ liệu: có thể kết nối với máy chủ đầu cuối. |

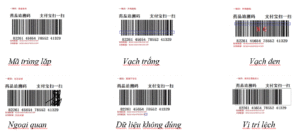

Chức năng phát hiện mã QR:
Thiết bị kiêm tra dữ liệu biến đổi 16k trực tuyến:
|
Số TT |
Chức năng |
| 1 |
Mức độ : Hiển thị mức độ của mã vạch, chỉ để tham khảo chứ không phải để đánh giá |
|
2 |
Đo kích thước: có thể phát hiện kích thước mã vạch và mực |
| 3 |
Đứt vạch: Có thể phát hiện đứt vạch tương đối rõ ràng. |
|
4 |
Mực: Có thể phát hiện mực mã vạch |
| 5 |
Vết bẩn: Có thể phát hiện bụi bẩn bên trong mã vạch. |
|
6 |
Vị trí tương đối (vùng tương đối): Nội dung in có thể được sử dụng làm khu vực định vị và có thể đo mã và khu vực định vị. |
Chức năng phát hiện dữ liệu mã vạch:
|
Số TT |
Chức năng |
| 1 |
Mã trùng lặp: Ngăn chặn trùng lặp theo khoảng thời gian và hiển thị thời gian sản xuất đầu tiên. |
|
2 |
So sánh dữ liệu: So sánh dữ liệu đã nhận biết với thông tin gói dữ liệu |
| 3 |
Liên kết dữ liệu: Dữ liệu nhận biết được liên kết với các mã khác trong cùng một sản phẩm. |
|
4 |
Lưu trữ dữ liệu: Dữ liệu đã nhận biết có thể được lưu trữ trong thư mục được chỉ định |
| 5 |
Kết nối dữ liệu: có thể kết nối với máy chủ đầu cuối. |
Danh sách cấu hình thiết bị kiêm tra dữ liệu biến đổi 16k trực tuyến:
|
Số TT |
Tên cấu hình | Model | Số lượng |
| 1 | Camera | Camera quét dòng tốc độ cao 16K |
1 |
|
2 |
Ống kính | Ống kính HD 40mm | 1 |
| 3 | Nguồn sáng | Nguồn sáng tuyến tính LED |
1 |
|
4 |
Máy tính | Bộ điều khiển công nghiệp dòng I7/10, bộ nhớ 32G, ổ cứng 500G | 1 |
| 5 | Cảm biến | Cảm biến theo dõi màu |
1 |
|
6 |
Hộp điều khiển | Hộp điều khiển đầu ra đa tín hiệu | 1 |
| 7 | Card thu hình | Card thu hình tốc độ cao |
1 |
|
8 |
Tủ máy | Tủ phát hiện tự đặt làm | 1 |
| 9 | Phụ kiện khác | Máy ảnh, nguồn sáng và các thiết bị khác |
1 |
|
10 |
Dây cáp | Cáp máy ảnh, cáp mạng, cáp comlink |
1 |
