MÁY IN PHUN THÙNG CARTON MỰC TRẮNG

Ký hiệu: RJet2500 – CMYK+W

Máy in phun màu kỹ thuật số, khổ in (2500×2400) mm, tốc độ in 400 m²/phút.

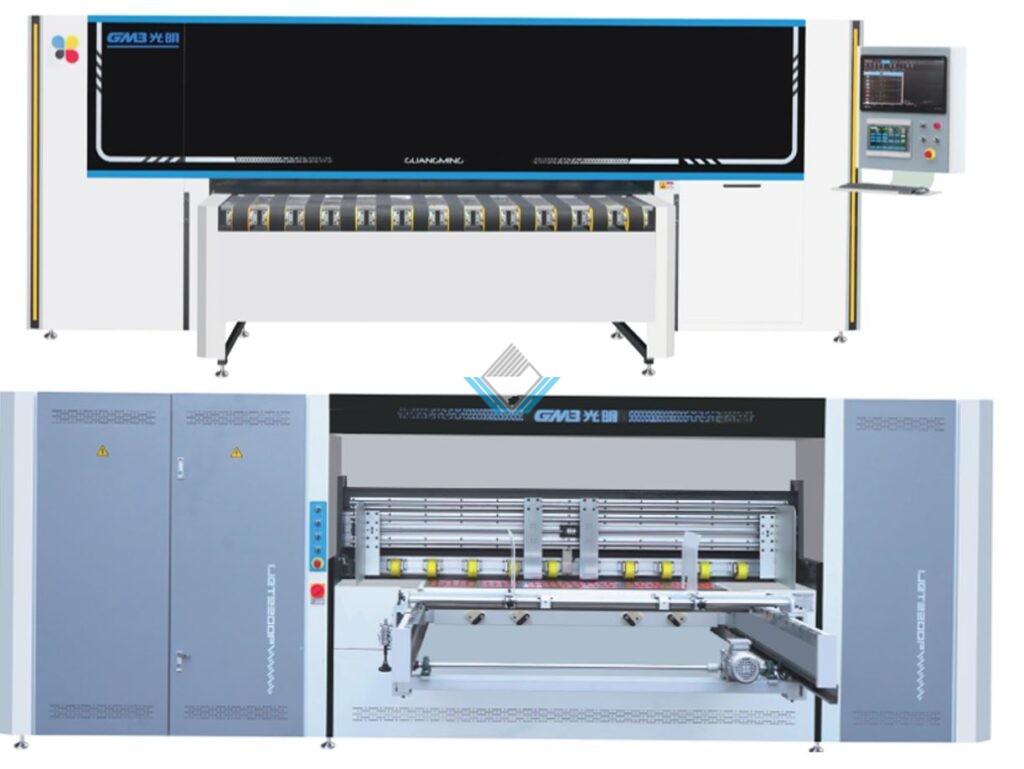

Hình ảnh máy in phun thùng carton mực trắng:

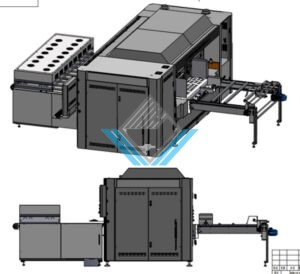

Sơ đồ kích thước máy in phun thùng carton mực trắng:

Độ phân giải và lượt in cho ra tốc độ khác nhau của máy in phun thùng carton mực trắng:

Số lần quét	Độ phân giải	Tốc độ ()
1 pass	600x600dpi	max 400m²/h
2 pass	600x1200dpi	max 200m²/h
4 pass	600x2400dpi	max 100m²/h

Vật liệu áp dụng của máy in phun thùng carton mực trắng:

Độ dày vật liệu	1.5~30mm
Chiều rộng tối đa vật liệu	2500mm
Chiều rộng tối đa in	2400mm
Chiều rộng tối thiểu in	450mm
Chiều dài tối đa	Cấp giấy tự động 2500mm, đặt tay không giới hạn
Chiều dài tối thiểu	450mm
Yêu cầu về bề mặt vật liệu	Càng phẳng và sạch càng tốt; tránh làm trầy xước đầu in bằng các vật cứng.

Thông số kỹ thuật đầu in: model, tuổi thọ và bảo hành của máy in phun thùng carton mực trắng:

Model và thông số chính: SEIKO SII RC2560

Số lượng đầu in: 10 đầu

Độ phân giải vật lý：600dpi

Thời hạn bảo hành:：12 tháng, không bao gồm hư hỏng do lỗi người dùng gây ra làm xước đầu phun.

Tuổi thọ dự kiến: Đầu in được thiết kế với tuổi thọ hoạt động hơn 100 tỷ chu kỳ. Dựa trên 8 giờ hoạt động hết công suất mỗi ngày và bảo trì thường xuyên, tuổi thọ lý thuyết ước tính khoảng 3 năm

Các yếu tố ảnh hưởng đến tuổi thọ: tần suất bảo trì (bảo trì hàng ngày), kiểm soát môi trường (nhiệt độ, độ ẩm, bụi) và quy trình vận hành (chẳng hạn như tránh cắm nóng thiết bị).

Cấu hình tiêu chuẩn máy in phun thùng carton mực trắng:

Danh mục	Bao gồm	Không bao gồm (Khách hàng cần chuẩn bị)
Phần cứng	Bộ phận nạp giấy phía trước, cụm máy in chính, hệ thống sấy + hệ thống xuất giấy điện, hệ thống đầu in (10 đầu in), hệ thống đường dẫn mực (bao gồm mực trắng), bo mạch chủ, máy tính chủ, màn hình máy tính, hộp dụng cụ	Máy nén khí, ổn áp
Phần mềm	Phần mềm RIP chuyên nghiệp, phần mềm in ấn chuyên nghiệp	CDR và các phần mềm vẽ khác
Cơ sở hạ tầng	3kg mỗi loại mực CMYK+W để thử nghiệm	Dây nguồn (16mm²), cầu dao (100A), nguồn cung cấp khí (áp suất 6–8kg)

Hình ảnh chi tiết máy in phun thung carton mực trắng

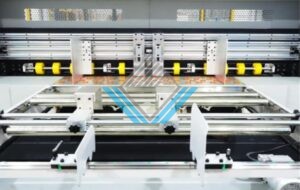

Đầu cấp giấy

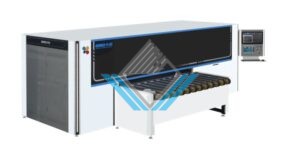

Đơn vị chính của máy in

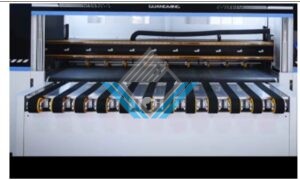

Hệ thống đầu ra giấy

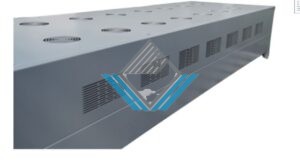

Hệ thống sấy

Yêu cầu lắp đặt tại nhà máy khi khách hàng mua máy in phun thùng carton mực trắng:

Yêu cầu về vị trí lắp đặt:

Kích thước máy: 6500x6063x2660mm

Diện tích làm việc: ≥72m² (8m×9m)

Khả năng chịu tải của sàn: ≥6 tấn

Yêu cầu về môi trường:

Nhiệt độ 20-30℃, Độ ẩm 50-70%

Yêu cầu về nguồn điện:

Nguồn điện đầu vào: Thiết bị phải được trang bị nguồn điện xoay chiều ba pha năm dây 380V (±10%), 50Hz (L1, L2, L3, N, PE), và phải đảm bảo nối đất đáng tin cậy.

Yêu cầu về cầu dao:

Phải cung cấp cầu dao vỏ đúc có dòng điện định mức 100A làm thiết bị bảo vệ mạch chính.

* Thông số kỹ thuật cáp:

Cần sử dụng cáp đồng năm lõi có tiết diện 16 mm². Màu dây dẫn phải tuân theo tiêu chuẩn quốc tế hoặc địa phương: L1/L2/L3/N/PE.

Yêu cầu về ổn áp:

Dựa trên độ ổn định của lưới điện địa phương, nên trang bị cho hệ thống một bộ ổn áp ba pha 50 kVA (đầu vào: ba pha bốn dây).

* Yêu cầu về nguồn cung cấp khí:

* Áp suất hoạt động: 6 ~ 8 bar (khoảng 0,6 ~ 0,8 MPa)

* Chất lượng khí: Không dầu, không nước

* Kết nối ống: ⌀ 8mm

Lưu ý: Khách hàng chuẩn bị máy hơi và đường hơi vào máy

Mực in tiêu hao của máy in phun thùng carton mực trắng:

Mức tiêu hao vật tư tiêu hao

Mực in: Mức tiêu hao mực in dao động khoảng từ 0,209 đến 5,162 ml/m², tùy thuộc vào các yếu tố như kích thước in, bảng màu và nội dung tài liệu.

Phạm vi tiêu thụ điện năng:

Máy in hoạt động độc lập: Mức tiêu thụ điện năng tối đa khoảng 15 kWh.

Máy in và bộ phận sấy hoạt động đầy đủ: Mức tiêu thụ điện năng tối đa khoảng 30 kWh.

Lưu ý: Các số liệu về mức tiêu thụ điện năng nêu trên là dữ liệu tham khảo dựa trên các tính toán hiện tại; mức tiêu thụ điện năng thực tế có thể thay đổi do điều kiện thử nghiệm hoặc các điều chỉnh kỹ thuật sau đó.

Vật tư tiêu hao: Trong quá trình vận hành thường xuyên, thiết bị cần được làm sạch và bảo dưỡng bằng nước tinh khiết và khăn không xơ.

Tiêu chí nghiệm thu sau khi lắp đặt và kiểm tra của máy in phun thùng carton mực trắng:

1.Tiêu chí nghiệm thu lắp đặt:

Định vị và cân bằng thiết bị
Thiết bị đã được di chuyển an toàn đến vị trí lắp đặt được chỉ định mà không bị hư hại do va chạm.
Sử dụng thước cân bằng để đảm bảo tất cả bốn góc của thiết bị nằm trên cùng một mặt phẳng ngang, trong phạm vi dung sai.
Kết nối nguồn điện và khí nén
Dây nguồn được đấu nối chính xác.
Các kết nối đường ống dẫn khí nén được chắc chắn.
Tất cả các kết nối điện và khí nén đều chắc chắn và hệ thống nối đất hoạt động tốt.
Kiểm tra các bộ phận cơ khí
Tất cả các khối khóa vận chuyển đã được tháo ra.
Kiểm tra tất cả các bảng mạch và đầu nối cáp để đảm bảo chúng được chắc chắn.
Các bộ phận chuyển động như thanh dẫn hướng và con trượt được bôi trơn tốt và không có bất thường.
Tiêu chí nghiệm thu và kiểm tra
Kiểm tra chức năng cơ bản
Tự kiểm tra khi khởi động: Thiết bị khởi động bình thường mà không có lỗi báo động.
Chuyển động trục: Các trục X, Y và Z và chồng mực di chuyển trơn tru mà không có tiếng ồn bất thường và khoảng cách di chuyển chính xác.
Tình trạng đầu in: Tất cả các đầu in không bị tắc nghẽn và lem màu; kiểm tra vòi phun cho thấy không có đường đứt đoạn.
Các bộ phận cơ khí: Thanh dẫn hướng, dây đai và các bộ phận cơ khí khác phải chắc chắn.
Kiểm tra chất lượng in:
Kiểm tra tình trạng đầu in: In một hình ảnh thử nghiệm để xác nhận không có khoảng trống mực.
Độ chính xác in: In một hình ảnh hiệu chuẩn; sự đăng ký màu theo chiều dọc và chiều ngang chính xác, các lỗ đục được căn chỉnh và không có hiện tượng bóng mờ hoặc vệt.
Kiểm tra màu sắc: In một mẫu màu; sự chuyển đổi màu sắc tự nhiên, không bị lem màu hoặc thấm màu.
Kiểm tra phần mềm và kết nối:
Hoạt động phần mềm: Phần mềm in ấn kết nối với thiết bị bình thường; nhập tập tin, thiết lập thông số và thực hiện các lệnh in đều hoạt động bình thường.
Chức năng phần mềm: Các chức năng xử lý của phần mềm RIP hoạt động bình thường.
Chức năng mạng: Kết nối mạng bình thường; có thể truyền tập tin và dữ liệu.
Chức năng an toàn: Nút dừng khẩn cấp, cảm biến quang điện và các chức năng bảo vệ an toàn khác hoạt động hiệu quả.
Tiêu chuẩn giao hàng và nghiệm thu cuối cùng
Tài liệu và đào tạo : cataloge , hướng dẫn vận hành bằng tiếng việt , hướng dẫn bảo trì bảo dưỡng bằng tiếng việt
Đào tạo đầy đủ về vận hành cơ bản và bảo trì hàng ngày cho người vận hành (bao gồm khởi động, tắt máy, vệ sinh, gỡ lỗi và khắc phục sự cố của máy in).
Việc nghiệm thu máy được thực hiện trên cơ sở chạy thử bằng mẫu giấy và bài in mẫu do Bên Mua cung cấp. Thành phẩm in ra phải đạt yêu cầu chất lượng theo mẫu chuẩn của Khách Hàng của Bên Mua; đây là căn cứ để xác định máy đạt hay không đạt nghiệm thu.
Máy sẽ hoạt động sản xuất bình thường trong 30 ngày làm việc.
