MÁY IN PHUN CUỘN BỒI SÓNG CARTON
( in từ cuộn sang tờ)
Ký hiệu: iJet1600W-8Ax2

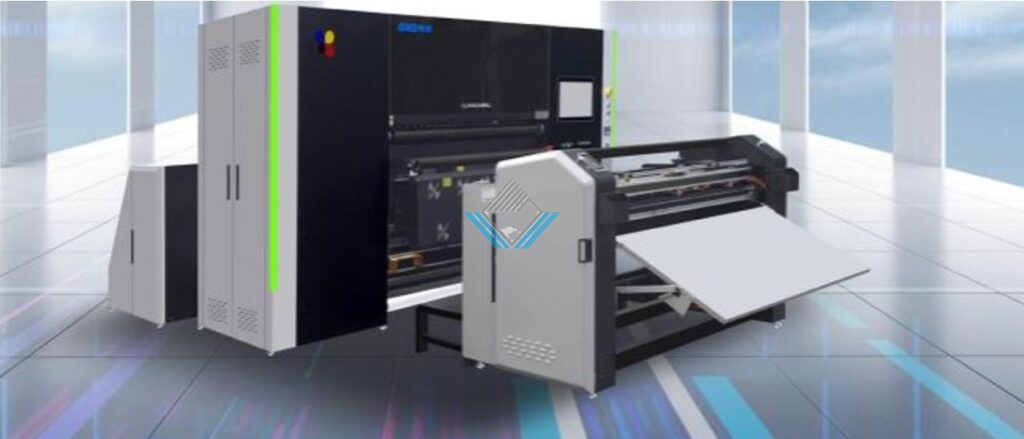

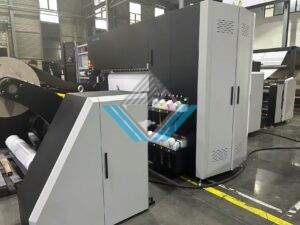

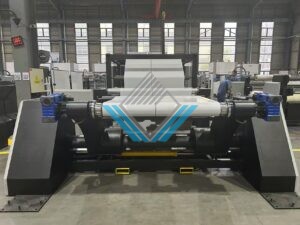

Hình ảnh máy in phun cuộn bồi sóng carton:
So sánh với 1 số dòng máy in kỹ thuật số trên thị trường
Máy iJet1600W-8Ax2 | Máy trên thị trường |
16 đầu | Thường là 8 đầu hoặc 12 đầu |
| Tốc độ in cao hơn | Tốc độ in chậm hơn |
Độ phân giải cao hơn | Độ phân giải thấp hơn |
| Sử dụng máy cán màng công nghiệp | Sử dụng máy cán màng đơn giản |
Kết cấu máy công nghiệp | Thiết kế máy kiểu máy cho in quảng cáo |
| Dao cắt chia servo điều khiển PLC màn hình cảm ứng | Dao chỉnh tay |
Giá mực rẻ chỉ trên 400k/ lít (Rẻ hơn khoảng 25%) | Giá mực trên 500k/ lít (Đắt hơn khoảng 25%) |

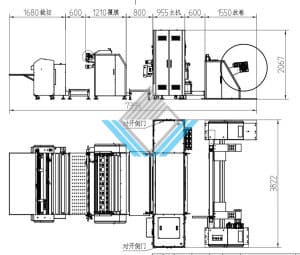

Sơ đồ kích thước lắp đặt máy in phun cuộn bồi sóng carton (Sơ đồ có cụm cán):

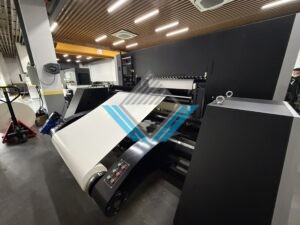

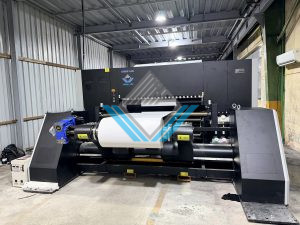

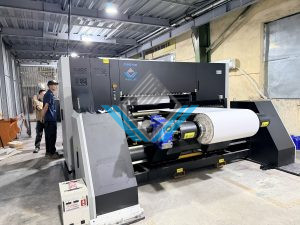

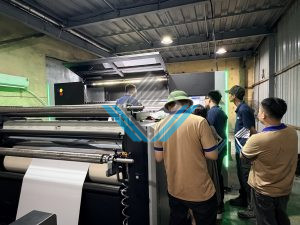

Hình ảnh Vũ Gia lắp máy in phun cuộn bồi sóng carton cho khách hàng Bắc Ninh (Có option cán màng và thu cuộn):

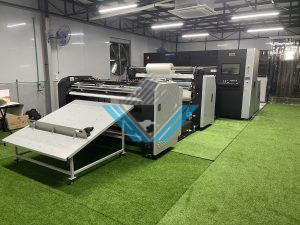

Hình ảnh Vũ Gia lắp máy in phun cuộn bồi sóng carton cho khách hàng Tp.HCM (không có option cán màng):

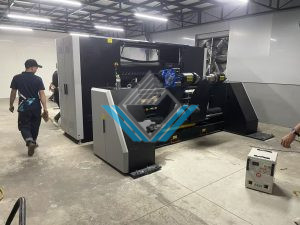

Hình ảnh Vũ Gia lắp máy in phun cuộn cho khách hàng, máy có option cán màng:
Video Vũ Gia bàn giao máy cho khách hàng:
Video máy in phun cuộn bồi sóng carton:

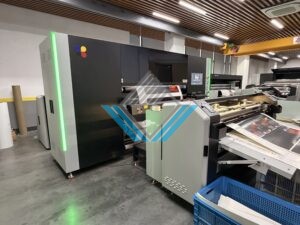

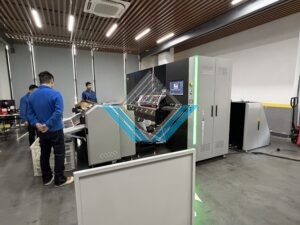

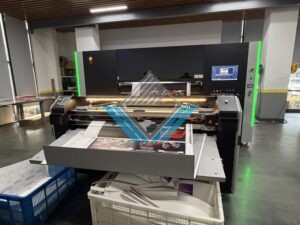

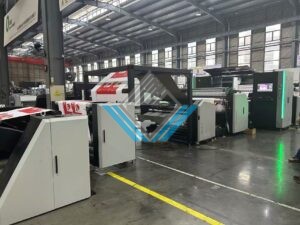

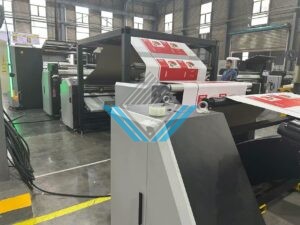

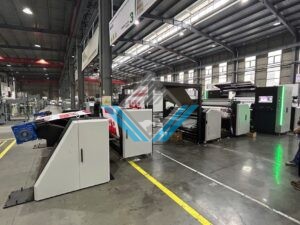

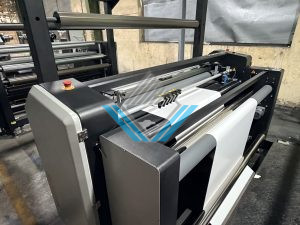

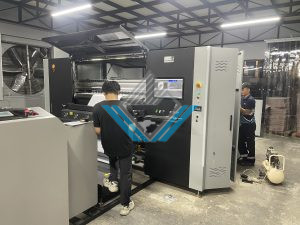

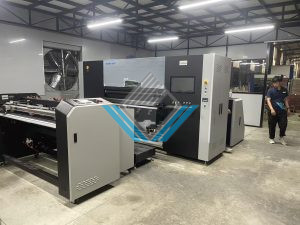

Hình ảnh thực tế máy in phun cuộn bồi sóng carton:

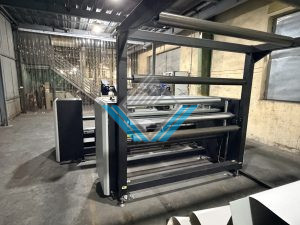

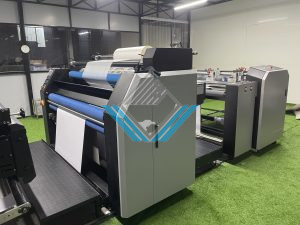

Hình ảnh máy in phun cuộn bồi sóng carton Vũ Gia đặt cho khách hàng với option cán màng thu cuộn:
Giới thiệu máy in phun cuộn bồi sóng carton:
Trong ngành carton tại Trung Quốc cũng như thế giới, thiết bị mới năm 2026 mà các nhà máy đầu tư và hiện tại đang rất hot tại thị trường Trung Quốc là máy in phun cuộn.
Thiết bị này giải quyết các đơn hàng thùng hộp carton số lượng ít, nội dung thay đổi, máy in trên giấy rồi bồi lên thùng carton mà không cần làm bản in (in trực tiếp từ máy vi tính) cho ra chất lượng gần giống như máy in offset, đặc biệt có thể phối màu cho ra những màu mà máy in offset chỉnh ra rất khó, ưu điểm lớn hơn nữa là máy có thể in được khổ lớn mà máy in offset không in được.
Máy có thể in mẫu mã duyệt maket, in các đơn hàng số lượng nhỏ vừa phải và có thể giao hàng nhanh.
Đặc điểm máy in phun cuộn bồi sóng carton:
Số TT | Đặc điểm |
| 1 | Hỗ trợ in trên giấy carton trắng, giấy kraft và giấy tráng phủ. |
2 | Chế độ in Multi-pass mang lại DPI cao hơn, giúp đạt được đầu ra hình ảnh có độ chính xác cao và độ phân giải cao. |
| 3 | Hỗ trợ in 8 màu. |
4 | Độ chính xác in cao, chuyển màu mượt hơn, thanh màu rộng hơn và khả năng tái tạo màu sắc chân thực hơn. |
| 5 | Tích hợp các chức năng: Xả cuộn, in, sấy khô và cắt tờ trong cùng một hệ thống. |
6 | Có thể tùy chọn kết nối cán màng, cũng như thu cuộn.(Optional tuỳ chọn mua thêm nếu có nhu cầu) |
Thông số kỹ thuật máy in phun cuộn bồi sóng carton:
Model | iJet1600W-8Ax2 |
Loại đầu phun | Đầu in độ phân giải cao Epson. |
| Số lượng đầu phun | 16 đầu (8×2) |
Loại mực in | Mực gốc nước |
| Chế độ màu | C/M/Y/K/LC/LM/OR/GR |
Đường kính cuộn giấy | 3/6inch |
| Trọng lượng cuộn giấy tối đa | ≤1800kg |
Đường kính cuộn giấy thu nạp | 1400mm |
| Chiều rộng vật liệu | ≤1600mm |
Định lượng giấy | 200~400gsm |
| Loại giấy | Giấy carton trắng / giấy kraft / bìa carton tráng phủ |
Tốc độ in | 260 m²/giờ (chế độ nháp ≤ 1 pass) |
135 m²/giờ (chế độ sản xuất ≤ 2 pass) | |
60 m²/giờ (chế độ chất lượng cao ≤ 4 pass) | |
| Cổng mạng kết nối | Cổng mạng Gigabit Ethernet |
Hệ điều hành chạy driver. | Windows 10 or above |
| Nhiệt độ | 20~28℃ |
Độ ẩm | 50%~80% |
| Nguồn điện | AC 380V,50Hz |
Số pha và hệ thống đấu dây | 3P+N+PE |
| Tổng công suất | 20kW ( công suất in) |
18 kW (bộ phận cán màng (Optional tuỳ chọn mua thêm nếu có nhu cầu) | |
7kw ( bộ phận thu cuộn (Optional tuỳ chọn mua thêm nếu có nhu cầu) |
Lưu ý về bảo hành đầu in:
Đầu in bảo hành 12 tháng trừ các trường hợp sau:
1. Không bảo hành hư hỏng đầu in do thao tác không đúng cách của người sử dụng.
2. Không bảo hành các trường hợp đầu in bị hiện tượng kéo sợi, đứt sợi xảy ra trong quá trình sản xuất khi một số vòi phun trên đầu in không ra mực và cần phải vệ sinh mà vẫn tiếp tục in.
3. Không bảo hành các trường hợp đầu in bị tắc nghẽn do bảo trì không đúng cách và sử dụng mực in không chính hãng.
Lưu ý khách hàng chuẩn bị trước khi lắp máy:
1. Chuẩn bị nhân sự có kỹ năng về thiết kế đồ họa như Corel, Illustrator…
2. Chuẩn bị phòng máy có điều hòa tạo môi trường nhiệt độ và độ ẩm phù hợp.
3. Chuẩn bị đường hơi và đường điện vào máy, attomat, nguồn điện, vật tư giấy, màng…

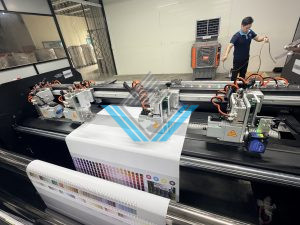

MÁY CẮT CHIA SERVO SỬ DỤNG PLC
Cấu hình chi tiết máy cắt chia khổ:

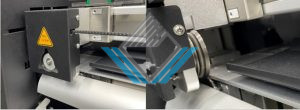

Hướng dao cắt X / Y
Con lăn cao su silicone 90 mm
Thông số thiết bị máy cắt chia khổ:
STT | Hạng mục | Thông số / Giá trị | Ghi chú |
| 1 | Khổ cắt tối đa | 1600 mm | — |
2 | Khổ cắt tối thiểu | 40 cm | — |
| 3 | Chiều dài cắt tối thiểu | 10 cm | — |
| 4 | Chiều dài cắt tối đa | Không giới hạn | — |
| 5 | Số dao cắt dọc | 3 chiếc | — |
6 | Công suất đầu vào định mức | 2500 W | — |
| 7 | Nguồn điện | 220VAC, 1 pha | Tại đầu vào nguồn điện, lắp aptomat 1 pha 220V, 20A có chức năng bảo vệ quá dòng |
8 | Kích thước máy (D × R × C) | 2385 × 820 × 1320 mm | — |
| 9 | Trọng lượng tịnh | 407 kg | — |
10 | Định lượng giấy phù hợp | 120–400 gsm | |
| 11 | Tốc độ tối đa | 8 m/phút | — |
Mô tả cấu hình hệ thống máy cắt chia khổ trên máy in:
STT | Mô tả cấu hình hệ thống |
| 1 | Hệ thống điều khiển: Hệ thống điều khiển PLC kết hợp màn hình cảm ứng. |
2 | Cắt theo hướng X: Kiểu cắt bằng kéo, phù hợp với nhiều độ dày giấy khác nhau. |
| 3 | Cắt theo hướng Y: Truyền động bằng động cơ độc lập, sử dụng dao cắt tròn bằng thép vonfram. |
4 | Bộ phận tích trữ giấy: Sử dụng lực kéo căng bằng phanh bột từ, hai con lăn, có thể thích ứng với tốc độ của công đoạn trước. |
| 5 | Áp lực con lăn: Điều chỉnh áp lực bằng điện tử, kiểm soát lượng cấp giấy và áp lực con lăn. |
6 | Định vị: Định vị dấu màu theo hai hướng X-Y. |
| 7 | Con lăn cao su: Con lăn cao su silicone đường kính 90 mm, nâng hạ con lăn bằng khí nén. |
8 | Tốc độ cắt tối đa: 8 m/phút. |
Cấu hình máy in phun cuộn bồi sóng carton:
| Số TT | Cấu hình máy | Hình ảnh |

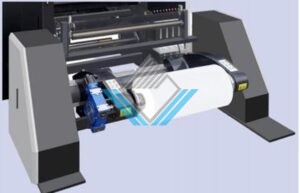

| 1 | Bộ phận xả cuộn – Hệ thống xả cuộn không trục – Nâng hạ thủy lực -Xả cuộn chủ động tự động bằng servo |
|

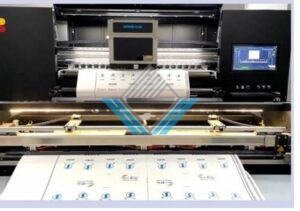

| 2 | Bộ phận in – Truyền động bằng động cơ tuyến tính độ chính xác cao. – Chức năng chờ để thay đơn hàng. – Gia nhiệt trước cho giấy – Bàn in giữ nhiệt độ ổn định -Tấm đáy giữ nhiệt độ ổn định |
|

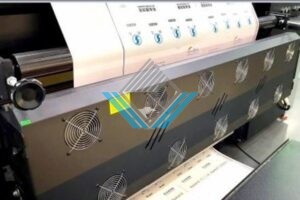

| 3 | Bộ phận sấy khô (Tiêu chuẩn) – Hệ thống sấy khô bằng tia hồng ngoại – Điều khiển nhiệt độ có thể điều chỉnh |
|

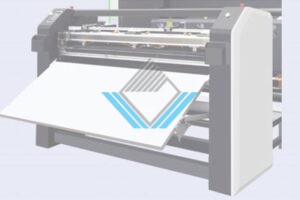

| 4 | Bộ phận cắt (Tiêu chuẩn) – Cắt hai chiều trục X & Y – Cắt tự động theo dấu định vị theo hướng X |
|

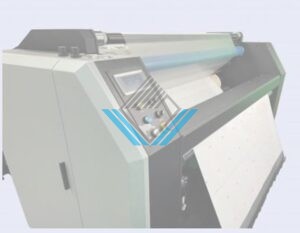

| 5 | Bộ cán màng (Option tùy chọn mua nếu có nhu cầu) – Dây chuyền sản xuất tự động tích hợp (in – cán màng – cắt) – Hệ thống gia nhiệt điện từ (sai số nhiệt độ ±1°C) – Hệ thống cán màng thủy lực – Lô cán màng đường kính lớn cấp công nghiệp – Tốc độ đồng bộ với quá trình in |
|

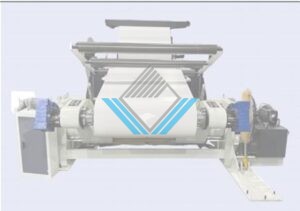

| 6 | Bộ thu cuộn (Option tùy chọn mua nếu có nhu cầu) – Hệ thống chỉnh lệch tự động – Cầu dẫn giấy chịu tải nặng – Hệ thống thu cuộn không trục |
|
